GA12-N20 12V motor s převodovkou a závitovou tyčí M4x55mm

Detailní popis produktu

GA12-N20 je kompaktní stejnosměrný motor s celokovovou převodovkou pro jmenovité napětí 12 V, u kterého je místo hladké hřídele závitová tyč M4 o délce 55 mm. Otáčení tyče převedeš maticí nebo saněmi na přímočarý pohyb, takže z motoru uděláš jednoduchý lineární pohon bez další mechaniky – hodí se na malé posuvy a zdvihy, dávkovače, otevírání krytů a větracích klapek, nastavování polohy v modelech nebo na posuv kamery. Vybíráš ze šesti variant s otáčkami naprázdno od 60 do 1000 RPM; nižší otáčky znamenají vyšší sílu posuvu, vyšší otáčky rychlejší pojezd. Napájení 12 V se hodí tam, kde už máš dvanáctivoltový rozvod – v autě, v modelu, ve skříni s průmyslovým zdrojem – a přinese vyšší krouticí moment než šestivoltová verze.

Specifikace:

• Typ: stejnosměrný DC motor s převodovkou a závitovou tyčí (GA12-N20, řada N20)
• Jmenovité napětí: 12 V DC
• Rozsah napájecího napětí: 6–12 V DC
• Převodovka: celokovová, čelní ozubení
• Varianty otáček (naprázdno): 60, 100, 150, 300, 500 a 1000 RPM
• Proud naprázdno: cca 20–190 mA podle varianty
• Krouticí moment: cca 0,30–2,00 kg·cm při maximální účinnosti podle varianty
• Výstup: závitová tyč M4, délka 55 mm
• Orientační rychlost posuvu (matice na tyči, počítáno pro běžný závit M4 se stoupáním 0,7 mm na otáčku):
  • 60 RPM: cca 42 mm/min
  • 100 RPM: cca 70 mm/min
  • 150 RPM: cca 105 mm/min
  • 300 RPM: cca 210 mm/min
  • 500 RPM: cca 350 mm/min
  • 1000 RPM: cca 700 mm/min

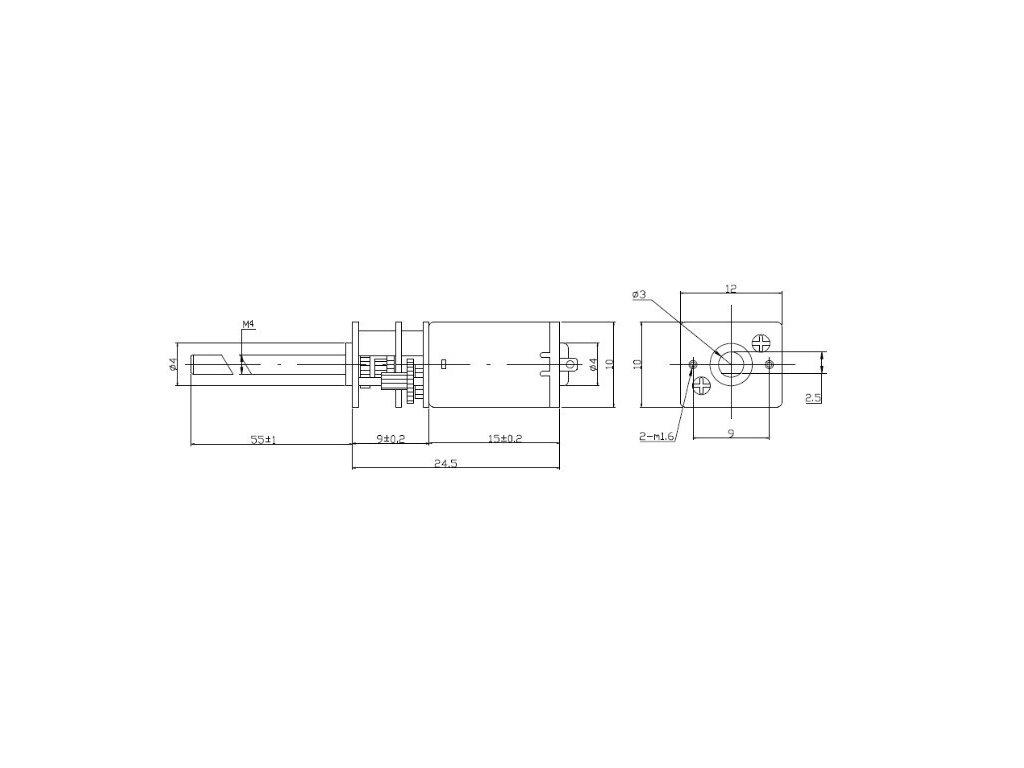

• Rozměry:
  • Motor: Ø 12 × 15 mm
  • Převodovka: 12 × 10 mm, délka 9 mm
  • Celková délka včetně závitové tyče: cca 79 mm
• Směr otáčení: obousměrný, podle polarity napájení
• Použití: lineární posuvy a zdvihy, dávkovače, otevírání klapek a krytů, modely, robotika

Obsah balení:

• 1× GA12-N20 12V motor s převodovkou a závitovou tyčí M4×55 mm (dle zvolené varianty otáček)

Poznámka:

• Matice, saně ani vedení nejsou součástí dodávky – posuvný díl si doplň podle své konstrukce.
• Motor řiď přes H-můstek nebo tranzistor, nikdy ho nepřipojuj přímo na výstup mikrokontroléru.
• Uváděné otáčky platí naprázdno; se zatížením klesají a odběr proudu roste.
• Závitová tyč není kuličkový šroub – posuv má vyšší tření a nižší účinnost, počítej s tím při návrhu zatížení.
• Tyč nezatěžuj do ohybu ani na ni netlač v ose – axiální rázy poškodí ozubení převodovky.
• Nepřekračuj jmenovité napětí, vyšší napětí zkracuje životnost převodovky i kartáčů.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
