GUITION JC1060P470C_I_W_Y ESP32-P4 + C6 Vývojový modul s displejem 7" 1024x600

Detailní popis produktu

GUITION JC1060P470C_I_W_Y je plně vybavený 7" vývojový panel postavený na dvojici čipů ESP32-P4 a ESP32-C6. Kombinuje výkonný dvoujádrový RISC-V procesor, Wi-Fi 6 s Bluetooth 5, IPS displej 1024×600 s kapacitním dotykem, 100Mbit Ethernet, rozhraní pro kameru a bohatou sadu konektorů do jednoho kompaktního celku v ochranném pouzdře. Hodí se na nástěnné HMI panely, ovladače chytré domácnosti, průmyslové terminály i grafické aplikace s knihovnou LVGL.

Panel je z výroby předprogramovaný demo aplikací – stačí připojit napájení přes USB-C a hned běží. Podporuje programování jedním kliknutím a pro Arduino IDE i ESP-IDF jsou k dispozici připravené knihovny a ukázkové programy (LVGL, přehrávač MP3, Wi-Fi scan, měření napětí baterie), takže rozjedeš i složitější projekt překvapivě rychle.

Specifikace:

• Model: GUITION JC1060P470C_I_W_Y (kapacitní dotyk, verze s ochranným pouzdrem)

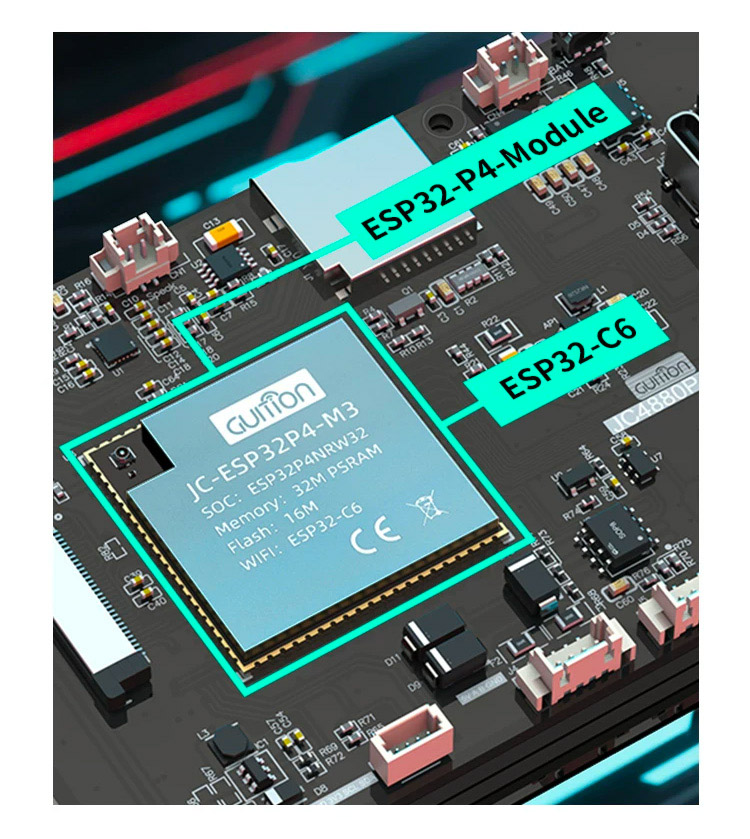

• MCU – hlavní jednotka: ESP32-P4 (modul JC-ESP32P4-M3), dvoujádrový RISC-V až 400 MHz, FPU a AI instrukční rozšíření
• Bezdrátová část: ESP32-C6 připojený přes ESP-Hosted (SDIO/SPI/UART) – 2,4GHz Wi-Fi 6, Bluetooth 5 (LE)
• Paměť:
  • PSRAM: 32 MB
  • Flash: 16 MB
  • Interní paměť: 768 kB HP L2MEM + 32 kB LP SRAM + 128 kB HP ROM
  • Externí úložiště: slot pro TF kartu (microSD)
• Displej:
  • Úhlopříčka: 7,0" TFT
  • Typ: IPS
  • Rozlišení: 1024 × 600 px
  • Barevná hloubka: 24bit RGB, 16,7 milionu barev
  • Řadič displeje: JD9165 (MIPI-DSI)
  • Dotyk: kapacitní, řadič GT911 (I2C)
• Kamera: rozhraní 30P 0,5mm FPC (MIPI-CSI) pro kamerový modul, ovladač pro senzor OV02C10 (2 Mpx) je součástí demo projektů
• Multimédia: hardwarové kódování H.264 a dekódování JPEG, konektor pro reproduktor (MX 1.25 2P)
• Napájení:
  • Napájecí napětí: 5 V DC (přes USB-C)
  • Odběr proudu: cca 600 mA
  • Akumulátor: konektor pro Li-ion článek (MX 1.25 2P) s nabíjecím obvodem a tlačítkem baterie
  • RTC: držák zálohovací baterie pro reálný čas

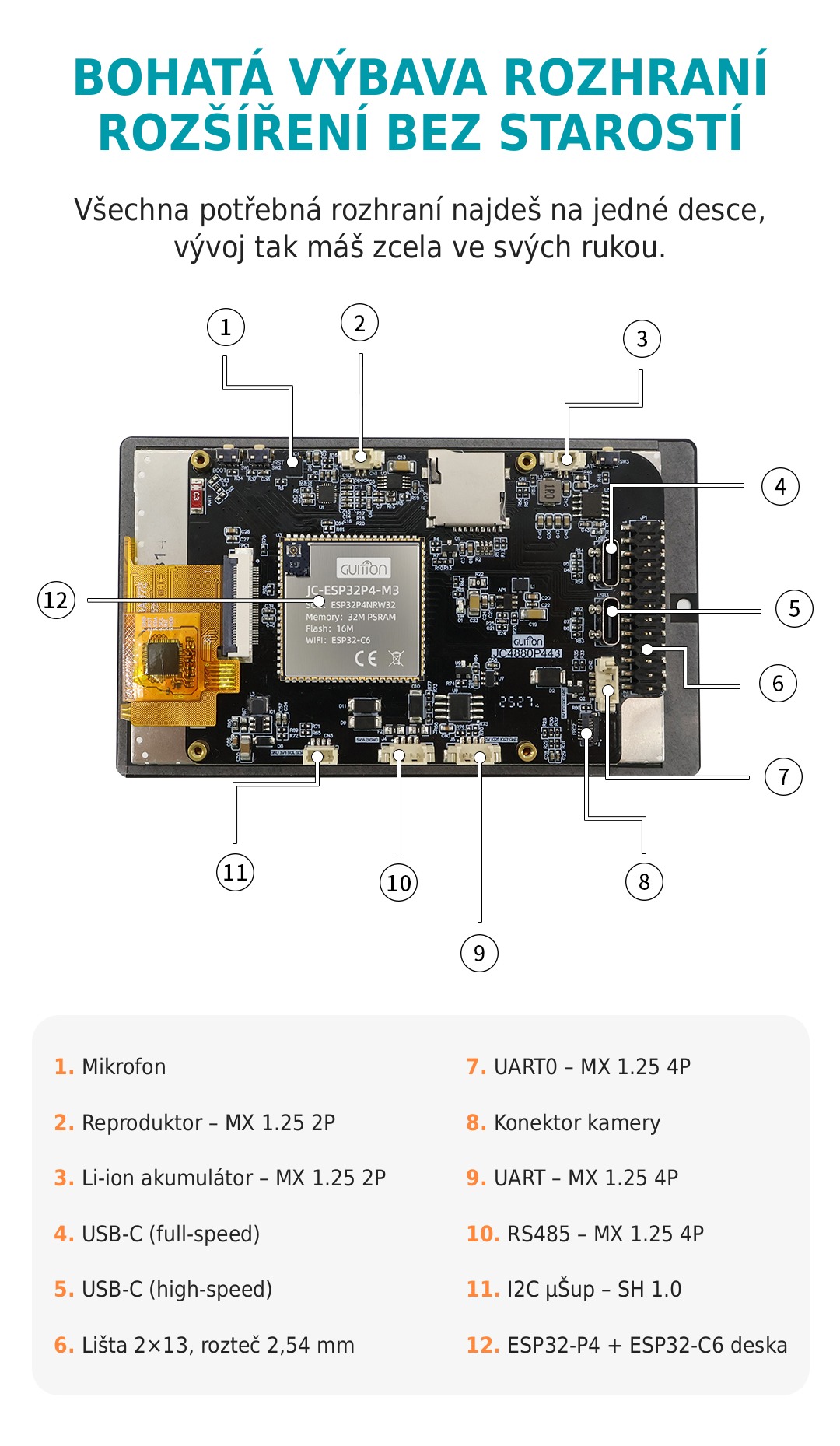

• Konektory a rozhraní:
  • USB-C ×2: jeden full-speed, jeden high-speed (napájení, programování, sériový výstup)
  • Ethernet: RJ45, 100 Mbit/s
  • μŠup (Qwiic, easyC, STEMMA QT): SH 1.0 4P, I2C
  • UART1: MX 1.25 4P
  • UART: MX 1.25 4P
  • RS-485: MX 1.25 4P
  • Dotykové rozhraní: 6P 0,5mm FPC
  • Rozšiřující piny: 2×13 kolíková lišta s roztečí 2,54 mm
  • Tlačítka: BOOT a RESET
• Vyvedené piny na liště 2×13:
  • Napájení: 3V3 (3×), 5V (2×), GND (3×)
  • GPIO (ESP32-P4): GPIO1, 2, 3, 4, 5, 20, 32, 33, 45, 46, 47
  • I2C: I2C_SDA, I2C_SCL
  • ESP32-C6: C6_U0RXD, C6_U0TXD, C6_IO9, C6_CHIP_PU
• Rozměry:
  • Modul: 181,80 × 113,72 mm
  • Aktivní plocha displeje: 155,01 × 86,72 mm
  • Tloušťka displeje: cca 8 mm
  • Tloušťka těla: cca 38 mm
• Hmotnost: cca 300 g
• Provozní teplota: -20 °C až +70 °C
• Skladovací teplota: -30 °C až +80 °C
• Podporovaná vývojová prostředí: Arduino IDE (deska „ESP32P4 Dev Module", arduino-esp32 v3.1.0 nebo novější), ESP-IDF 5.5.4, MicroPython, Guition
• Podpora GUI: knihovna LVGL v8.4 i v9, ESP-Brookesia, SquareLine Studio
• Ukázkové programy: LVGL demo, LVGL s rotací obrazu, přehrávač MP3, Wi-Fi scan, měření napětí baterie (ADC)
• Přednahraný firmware: vestavěné demonstrační programy

Obsah balení:

• 1× GUITION JC1060P470C_I_W_Y ESP32-P4 + C6 Vývojový modul s displejem 7" 1024x600 (v ochranném pouzdře)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
