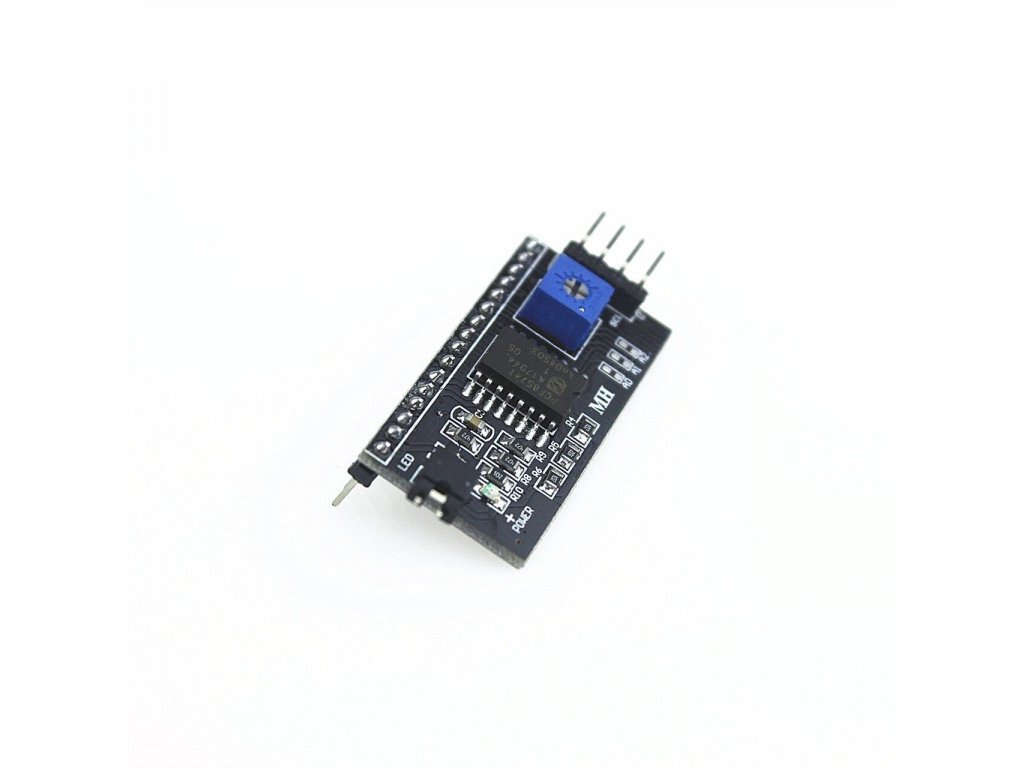

i2C převodník pro LCD displej 1602 a 2004

Kód: LA161038
58 Kč 47,90 Kč bez DPH
Skladem (73 ks)
Můžeme doručit do:
5.10.2022

i2C převodník pro LCD displej 16x2 a 20x4

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Zabere Vám připojení displeje moc pinů? Připojte display pouze 2 vodiči. K připojení na Arduino Vám potom stačí pouze 2 vodiče pro sběrnici I2C (IIC) a napájení. Součástí převodníku je i potenciometr pro nastavení kontrastu displeje.

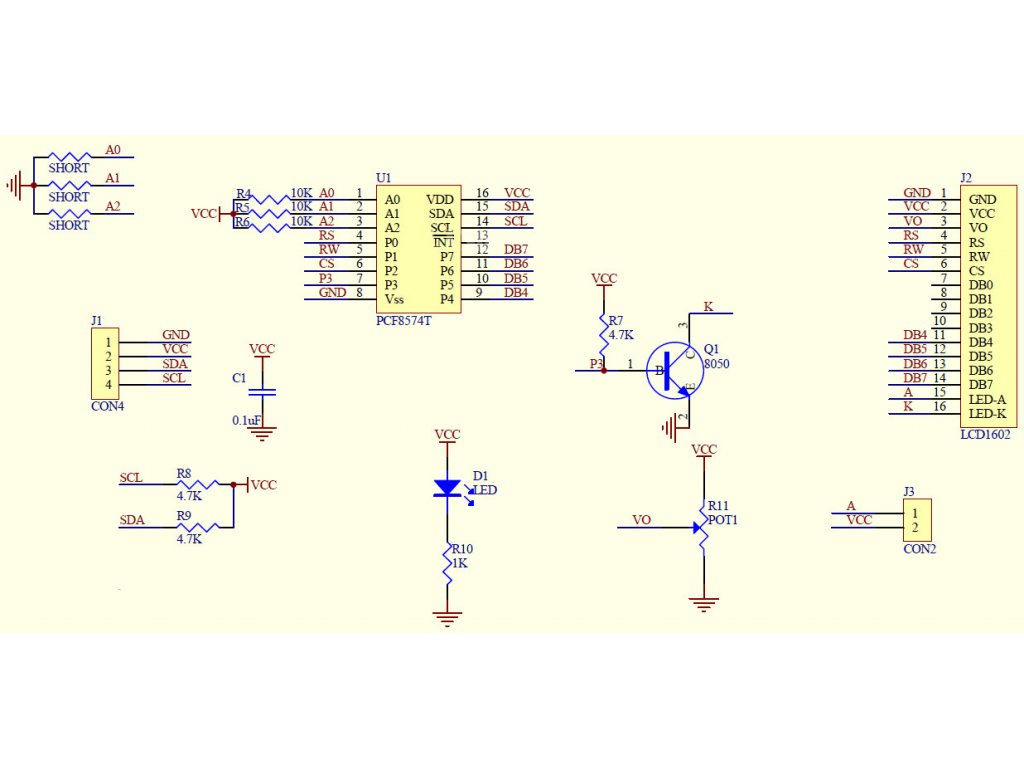

Intenzitu podsvícení displeje je možné regulovat řízením pinu P3 převodníku. Nastavením pinu na LOW se podsvícení vypne. Pokud je pin v úrovni HIGH, nebo vysoké impedanci, je podsvícení zapnuto. V knihovně pro Arduino LiquidCrystal I2C lze využít funkce lcd.backlight();lcd.noBacklight();.

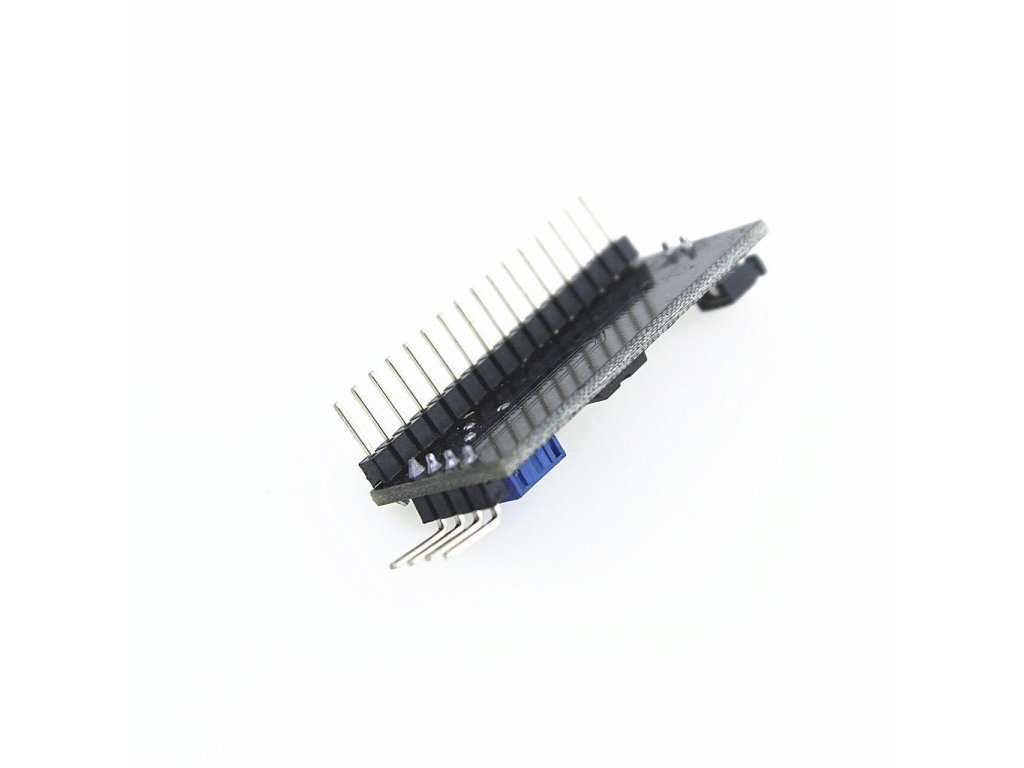

Propojkou LED na boku převodníku lze podsvícení vypnou nezávisle na aktuálním nastavení pinu P3. Pokud je propojka rozpojena, není možné pinem P3 podsvícení jakkoli zapnout.

propojka_i2c_prevodniku

Specifikace:

  • Čip: PCF8574
  • I2C Adresa: 0x20-0x27 (původní adresa je 0x20)
  • Napájení: 5V
  • Rozměry modulu: 55x23x14mm
  • Hmotnost: 5 g
  • Kompatibilní pro: 1602 a 2004 LCD

Součástí dodávky:

  • 1ks i2C převodník pro LCD displej 16x2 a 20x4

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Převodníky a Programátory
Záruka: 2 roky
Hmotnost: 0.007 kg
Nevyplňujte toto pole:
ZZ Avatar autora 20.7.2022 13:13
Lze tento převodník použít na displej 4004?
Odpovědět
MF Avatar autora 20.7.2022 13:35
Dobrý den, pokud má stejné rozhraní jako 1602/2004, tak ano.
5
2x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
Avatar autora | 29.2.2020
Produkt je OK. Před zapsání adresy do programu vřele doporučuji použít software "I2C scanner". Testoval jsem tři převodníky a každý měl jinou adresu.
5
M Avatar autora | 14.2.2020
Převodník umožňuje plně ovládat dvouřádkový displej pomocí dvou signálových vodičů. Odezva je rychlá, spolehlivá a díky sběrnici I2C se počet vodičů redukuje na minimum. To ocení každý, v jehož projektu již není moc volných pinů nazbyt. A proč nemáte podléhat panice? 1) Potenciometr na převodníku slouží k nastavení jasu/kontrastu displeje, pokud při prvním zapojení na displeji nevidíte znaky, otočte jím (i několik otáček) a nastavené znaky se na LCD displeji rázem objeví. 2) Dle různých ukázek a tutoriálů převodník komunikuje na výchozí adrese 0x27. Pokud Váš převodník po prvním zapojení nebude na této adrese fungovat, zkuste adresu 0x3F. Popřípadě pro zjištění adresy převodníku můžete využít některý z ""I2C scannerů"", které jsou na internetu ke stažení. Oceňuji přístup prodejce, že když jsem jej na patálii s adresou 0x3F upozornil, tak hned vzal několik svých kusů a všechny je na I2C adresu otestoval.
