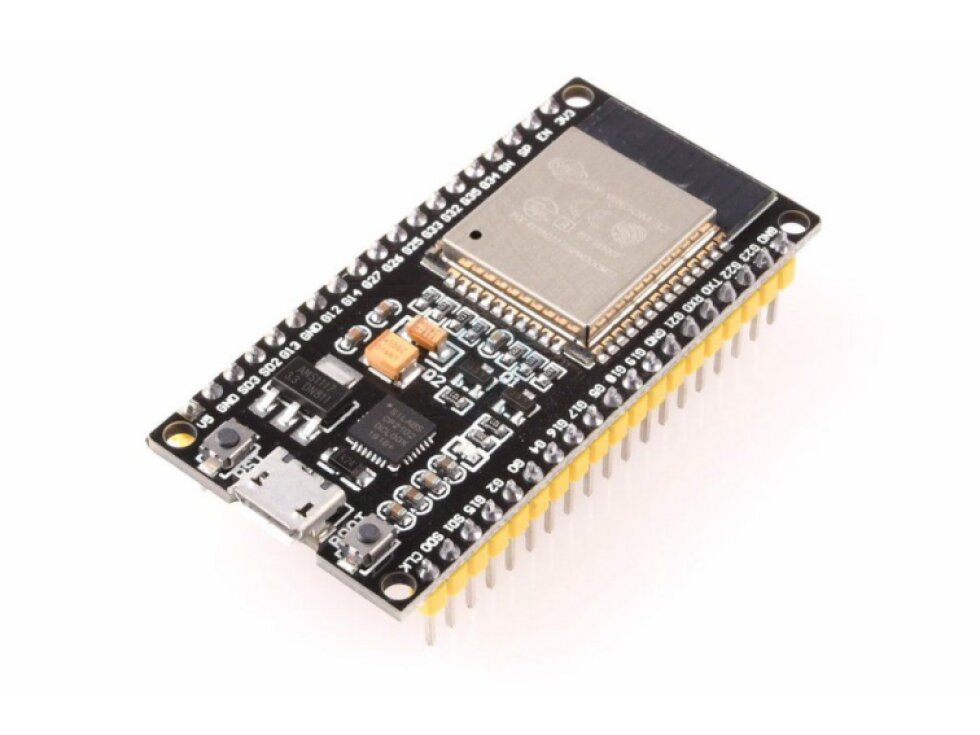

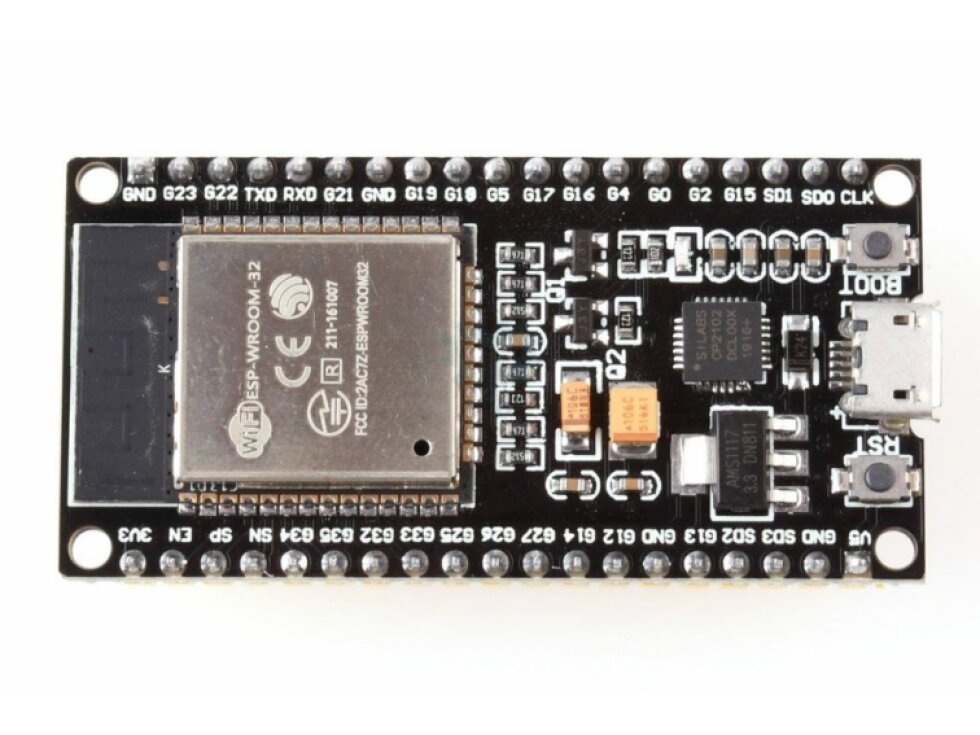

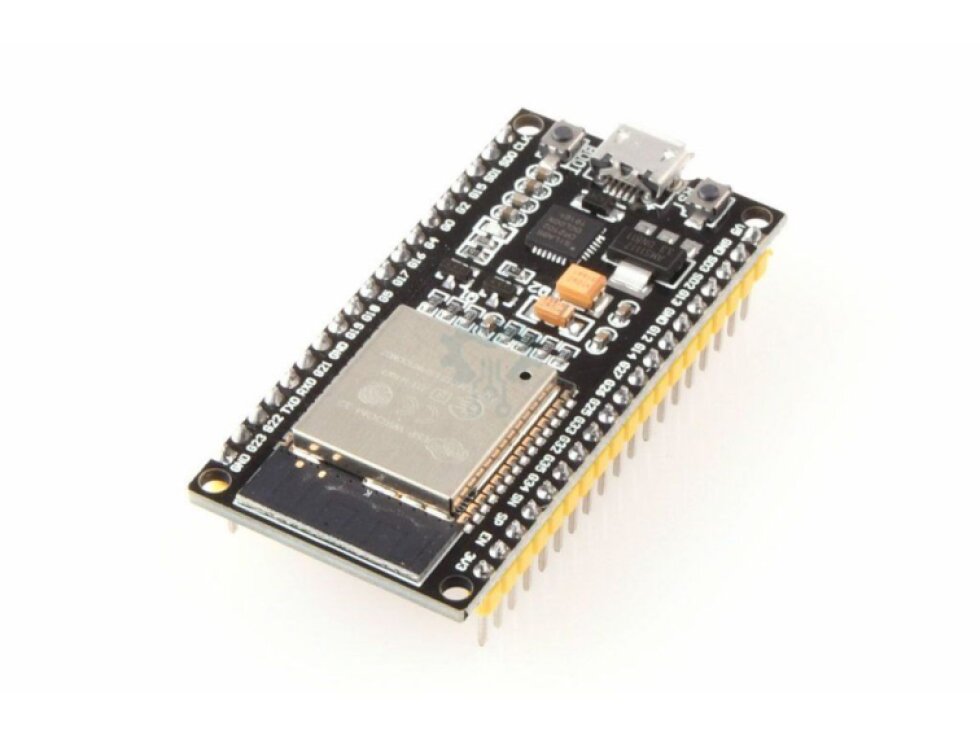

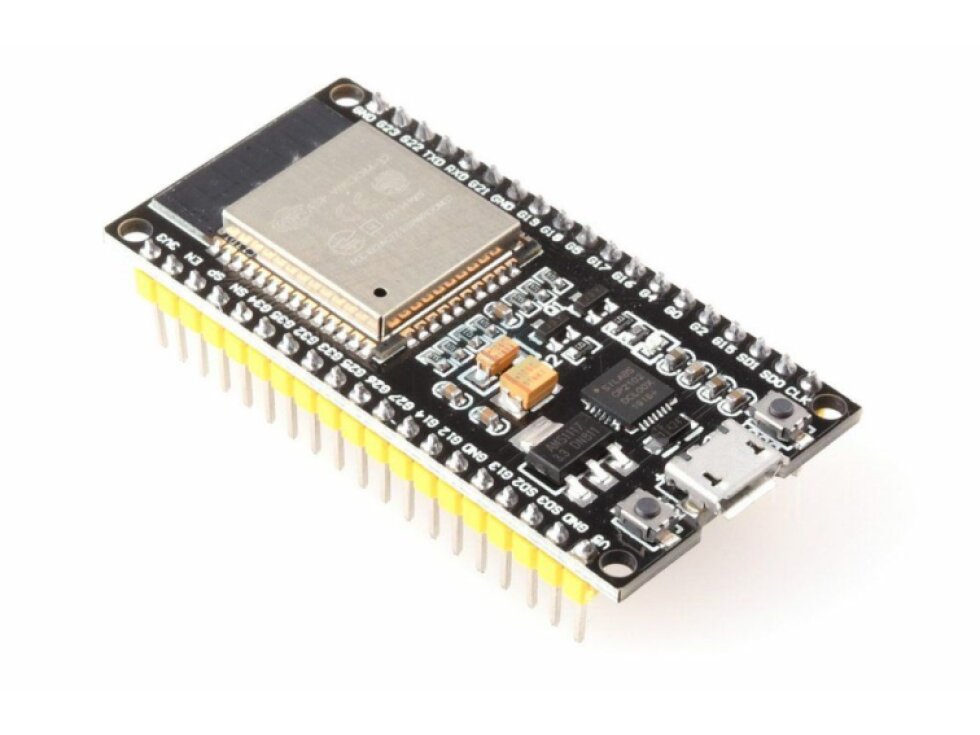

IoT ESP-WROOM-32 2.4GHz Dual-Mode WiFi+Bluetooth rev.1, CP2102

Kód: LA100036
198 Kč 163,60 Kč bez DPH
Skladem (127 ks)
Můžeme doručit do:
18.4.2024

Deska určená pro projekty internetu věcí s modulem ESP-WROOM-32, který jí umožní komunikovat pomocí WiFi i Bluetooth.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

ESP-WROOM-32 je výkonný modul který se zaměřuje na širokou škálu aplikací, od senzorových sítí s nízkou spotřebou až po nejnáročnější úkoly, jako je kódování hlasu, streamování hudby a dekódování MP3 nebo komunikačních zařízení IoT s webovým rozhraním.

Vývojová deska je založená na dostatečně výkonném dvoujádrovém procesoru Tensilica LX6 které lze individuálně ovládat, jejich taktovací frekvence je nastavitelná od 80 MHz do 240 MHz, součástí je 520kB paměti RAM, vnitřní paměť 4MB SPI Flash je dostatečně veliká také pro vlastní složitější aplikace. Modul dokáže bezdrátově komunikovat po rozhraní WiFi 2,4GHz a Bluetooth 4.0 díky integrované antény. Rozhraní USB řadiče CP2102 ze kterého lze modul napájet i programovat.

ESP32 integruje bohatou sadu periferií, kapacitní dotykové senzory, Hallovy senzory, nízkošumové snímací zesilovače, vysokorychlostní rozhraní SDIO až 50MHz, SD/MMC karty a rozšíření paměti Flash přes SPI až 16MB, 3x UART, 3x SPI, 2x I2S, 2x I2C.
Je zde 26 digitálních vstupně-výstupních pinů, 16 pinů pro PMW, 18 analogových vstupů, 2 digitálně analogové převodníky DAC. 8 kanálů pro infračervené ovládání.

Deska je kompatibilní s Arduino IDE a s NodeMCU.

Specifikace:

  • SoC: ESP32-D0WDQ6 (revision 1)
  • Frekvence CPU 80 až 240 MHz
  • Programová flash 4MB
  • SRAM 520 kB
  • WiFi 2,4-2,5GHz 802.11bgn (802.11n až do 150 Mbps)
    • režim Wifi - Station/softAP/SoftAP+station/P2P
    • zabezpečení WPA/WPA2/WPA2-Enterprise/WPS
  • Bluetooth v4.2 BR/EDR a BLE, podpora audia CVSD a SBC
  • Hardware akcelerované kryptování AES/SHA2/Elliptical Curve Cryptography/RSA-4096
  • Rozhraní paměťových modulů SD/SDIO/CE-ATA/MMC/eMMC
  • Komunikační rozhraní 3xUART, 3xSPI, SDIO, 2xI2C, 2xI2S, IR
  • Rozhraní vstupně-výstupní 34xGPIO, 18xADC, 2xDAC, 16xLED PWM, LNA, kapacitní dotykové senzory, hallovy senzory
  • RTC s odděleným oscilátorem 32kHz
  • Interní 26MHz oscilátor pro CPU
  • Různé režimy nízké spotřeby až 3mA v aktivním režimu, 2.5uA v hibernaci.
  • Integrovaná LED: GPIO1
  • Rozměry desky: cca 55x28mm

Součástí dodávky:

  • 1ks  IoT ESP-WROOM-32 2.4GHz Dual-Mode WiFi+Bluetooth rev.1, CP2102

Upozornění:

  • Na desce je chybně označen jeden pin! Pod pinem 5V je na desce chybně uveden název signálu GND. Správně má být CMD. Kontrolujte tedy Vaše zapojení podle obrázku rozložení vývodů, který je dostupný v naší fotogalerii.

Poznámka:

  • To je 3.3V zařízení. Pokud jej zapojíš do 5V digitálních senzorů nebo zařízení, budeš možná potřebovat převodník nízké úrovně, jako jsou naše 4-kanálové nebo 8-kanálové převodníkové moduly.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: ESP vývojové desky
Záruka: 2 roky
Hmotnost: 0.013 kg
Typ: ESP a Bouffalo
Logické úrovně: 3.3V
I/O piny: 26
PWM piny: 16
ADC piny: 18
Frekvence: 40MHz
Flash Paměť: 4MB
SRAM paměť: 520kB
EEPROM paměť: Ne
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: ESP32
Převodník: CP2102
Bluetooth: Ano
WiFi: Ano
5
26x
4
0x
3
1x
2
0x
1
1x
Nevyplňujte toto pole:
5
RP Avatar autora | 14.4.2024
Velice spokojen
3
Avatar autora | 2.8.2023
Prijemna doska, vyborny pomer cena/vykon. Avsak dokumentacia je podpriemerna... Jednym z najvascich problemov - ESP32 trpia pri nahlom vypade napajania, vacsinou sa po tom ESP "akoby nedostalo" cez void setup(); program sice bezi, avsak bez nastaveni ktore je mozne urobit len v ramci setup(). Existuju riesenia, ci uz pozdrzat signal EN, alebo vynutit RST po nejakej dobe behu, napr RC delay... Avsak, potlac na doske ukazuje EN signal a popis na stranke ze je to RST... Tieto signaly sa ale riadia uplne opacne... Tak co to teda je za nozicku...? No, a je tam par dalsich veci, ktore su ESPckam vlastne... Napr niektore AN vstupy sa nedaju pouzit ako AN, alebo Input.... ked su aktivne niektore funkcionality, napr.WiFi... Bez serioznejsej dokumentacie vytiahnut z tejto dosky viac, co by zvladla, je dost osemetne...
5
JK Avatar autora | 1.8.2023
Děkuji, jsem spokojený
5
P Avatar autora | 18.5.2023
Testujem s jazykom forth. Zatial vsetko ok.
5
LP Avatar autora | 31.3.2023
Jsem spokojen :)
5
JF Avatar autora | 22.3.2023
Spokojenost. Funkční.
5
PG Avatar autora | 14.3.2023
Pohodová destička, funguje jak má...
5
MS Avatar autora | 24.12.2022
Tak zatím se s tím seznamuji.
5
ML Avatar autora | 16.10.2022
Mám už několik těchto modulů, a je to moje první zkušenost s ESP32. Předchozí projekty byly založeny zejména na Arduino NANO a Leonardo, pak něco z rodiny desek s ESP8266, ale tohle je fakt nepřekonatelné. Rozměrově je jen o trochu větší a za cenu srovnatelnou s Arduino NANO je to 1000x víc muziky!
5
LK Avatar autora | 14.8.2022
Kupuji již několikátý kousek a jak se postupně učím, zjišťuji, že je to proti arduino geniální zařízení.
5
J Avatar autora | 5.7.2022
Zařízení používám spolu s čidlem teploty a vlhkosti také z tohoto e-shopu a nemám jediného špatného slova. Vše běhá krásně, jen si člověk musí vybrat správnou deku při kompilaci, ale chvilka googlení a jste připraveni do provozu. E-shop je skvělý! Pěkná práce :)
5
MT Avatar autora | 15.6.2022
jsem spokojen, už to není můj první kus. Jediná věc byla potřeba - doplnit elyt na dva piny, jinak nebylo možné naflashovat firmware. Zjevná chyba čínského výrobce osazeného PCB (tedy ne fy Espressif). Na fix jsou videa na YT.
5
MP Avatar autora | 10.5.2022
vše v pořádku
5
KL Avatar autora | 22.3.2022
Vše jak má být :-)
5
L Avatar autora | 12.3.2022
Jedna se o devkitc 38pin ? Vsechny ktere jsem mel to na sobe maji napsane ale tady podle foto nevidim.
5
Z Avatar autora | 7.3.2022
Suprový produkt, tolik funkcí a možností za těch pár korun... Jen za trafo a usb kabel dáte víc, než tady za 2 jádrový procesor s WiFi, Bluetooth a hromadou dalších funkcí... Flashovat to jde pohodlně přes usb kabel z Arduino IDE a když si tam rozchodíte WebServer tak dokonce i posláním binárky přes WiFi... luxusní :) A jak tu Petr psal o té rozteči, tak se možná spletl? Vzdálenost mezi piny je strandardních 2.54mm.
5
RM Avatar autora | 31.1.2022
Maximální spokojenost s produktem. Čím déle s ním dělám, tím víc objevuji a maximálně využívám jeho funkce. Práci na projektech s tímto produktem vřele doporučuji.
5
M Avatar autora | 9.1.2022
Rychle dodani,trochu problem s nefunkcnosti s e-paperem,fungovalo az s nastavenim DOIT ESP32 DEVKIT V1
5
JA Avatar autora | 24.11.2021
OK
1
PS Avatar autora | 15.11.2021
Asi by nebylo od věci k tomu napsat, že modul nemá rozteč 25.4 mm a tudíž je rozměrově atypický a pro osazení do standardní desky na dvě věci. Můžu si ho přidat do výstavky.
5
L Avatar autora | 24.9.2021
Po predchádzajúcej skúsenosti v inom Eshope, kde som dosku musel 2x reklamovať a bola nekvalitne spracovaná je toto naozaj príjemná zmena. Všetko funguje ako má, cena super, doska je kvalitná, dodanie do 2 dní, ďakujem ...
5
FZ Avatar autora | 5.7.2021
pracuje jak má, první pokusy v pohodě
5
RJ Avatar autora | 26.6.2021
Bez problémů SQ e-shop
5
VS Avatar autora | 20.6.2021
Velmi spokojen, odpovidá cene.
5
JJ Avatar autora | 19.5.2020
Pomer cena/vykon je super.
5
RH Avatar autora | 8.5.2020
Popis vývodů na desce podle GIPO modulu ESP32. Neobsahuje integrovanou LED jak pro napájení tak pro pin D2. Jediná LED na desce indikuje pouze aktivitu UART převodníku, což plně postačuje.
5
MC Avatar autora | 14.4.2020
Je to přesně to, co jsem chtěl. Proti čínským dodavatelům dražší, ale komu se to nelíbí, ať nakupuje v Číně.
5
W Avatar autora | 13.1.2020
Funguje jak jsem si představoval za mě super!
Nevyplňujte toto pole:
DH Avatar autora USB kabel 8.3.2024 09:03
Zdravím, jaký je prosím pro tuto desku potřebný napájecí a datový kabel? Podle obrázku to není moc poznat a v dokumentech se mi to taky nepodařilo najít. Jedná se o micro nebo mini USB? Pokud mini, jaký přesně typ. Nejlepší by byl link tady na web na konkrétní kabel, se kterým je ověřená funkčnost. Děkuji
Odpovědět
MF Avatar autora USB kabel 8.3.2024 10:32
Dobrý den, jedná se o microUSB kabel.
J Avatar autora Deska se nezobrazí ve správci zařízení 28.2.2024 20:22
Dobrý den, desku mám poprvé, nainstaloval jsem ovladače a po připojení desky se vůbec nezobrazí ve správci zařízení ani jako neznámé zařízení, jen problikne a nic se neděje. Arduina mi normálně fungují. Děkuji za radu.
Odpovědět
MF Avatar autora Deska se nezobrazí ve správci zařízení 29.2.2024 09:18
Dobrý den, to by se mohlo jednat i o vadný kus. Bude tedy nutné desku prověřit v rámci reklamace.
JN Avatar autora Napájení z baterie 22.1.2024 09:09
Dobrý den, je možné napájet toto ESP32 z baterie na pinu VIN? Pokud ano, jaké je maximální napětí, které je deska schopna přijmout? Jestli mám správně informace, tak by na desce měl být regulátor napětí ams1117, který by měl být schopen přijmout napětí až 12V. Ovšem můžu se mýlit.
Odpovědět
KL Avatar autora Napájení z baterie 23.1.2024 09:34
Viz než 9V bych nedával, nejlíp do 7V. Velký rozdíl napětí a malá chladicí plocha...
SK Avatar autora Problém s WIFI 10.9.2023 13:50
Zdravím, rozhodl jsem se na ESP32 nainstalovat "ESP 32 Wi-Fi Penetration Tool" - https://github.com/risinek/esp32-wifi-penetration-tool, protože jsem potřeboval něco otestovat. Po připojení do počítače jsem zjistil, že musím stáhnout ovladače, aby se s tím dalo vůbec něco dělat. Ovladače jsem stáhl a pokračoval jsem instalací samotného nástroje. Postupoval jsem podle pokynů na GitHubu a do chvilky jsem to měl hotové. Vyzkoušel jsem a zjistil jsem, že se mi dá připojit na wifi, kterou ESP32 vytvořil. Po připojení jsem šel na http://192.168.4.1/ a to také funguje. Jako první jsem vyzkoušel DoS a nefungovalo to, pouze to psalo ubíhající čas ale vůbec nic se nedělo (telefon zůstal připojený na wifi, kterou jsem vybral, že chci napadnout). Dále jsem také vyzkoušel handshake a zjistil jsem že tam bude taky nějaká chyba. Sice když jsem si ten handshake stáhnul, tak asi 3 nebo 4 řádky textu v souboru byly ale Hashcat a převodníky souborů mi vypsali chybu. Zkoušel jsem dát ESP32 do továrního nastavení a zkusil jsem "ESP 32 Wi-Fi Penetration Tool" podle tutoriálu na YouTube, bohužel stejný problém. Předem děkuji za odpověď, Samuel Kvietok.
Odpovědět
MF Avatar autora Problém s WIFI 11.9.2023 07:51
Dobrý den, s tímto softwarem nemáme vůbec žádné zkušenosti. Nejsme tak schopni Vám v tomto ohledu poradit.
OK Avatar autora Spotřeba proudu v hibernaci 4.7.2023 20:40
Zdravím, v popisku zboží je napsané že v hibernaci tento modul používá kolem 2,5 uA, když jsem ale zkoušel deep sleep sám tak mi modul bral 9mA což je pro moje použítí neakceptovatelné. Kontroloval jsem i jestli mi neberou proud součástky co jsem měl na desku napojené ale i když jsem všechno odpojil, tak to furt bere stejný proud. Nevíte kde může být problém a jak ho opravit? Předem děkuji za odpověď.
Odpovědět
KL Avatar autora Spotřeba proudu v hibernaci 6.7.2023 08:22
To se tykat pouze samotného ESP-32. Pro nízkou spotřebu použij radši náš Devkit https://www.laskakit.cz/laskakit-esp32-devkit/ nebo Lpkit https://www.laskakit.cz/laskakit-esp32-lpkit-pcb-antenna/
OK Avatar autora Napájení desky 30.5.2023 19:45
Zdravím, chtěl bych se zeptat jestli je u tohohle modulu možné ho napájet přes nějaký VIN pin externě jako je to možné u Arduino desek. Popřípadě na jaký pin zdroj napojit a kolik Voltů by měl mít. Předem děkuji za odpověď.
Odpovědět
OK Avatar autora 7.6.2023 18:41
Chtěl bych se ještě zeptat jestli je možné desku napájet 3,7V z LiPol baterie. Pokud ano jakým pinem. Předem děkuji za odpověď.
MF Avatar autora 12.6.2023 08:01
Dobrý den, tato deska není vhodná na přímé napájení z LiION baterie. Stabilizátor použitý na desce vyžaduje min. napětí na vstupu 4,4-4,6V a ESP32 zase vyžaduje 3,3V. 4,2V plně nabité LiION baterie by už bylo pro ESP příliš vysoké a pro stabilizátor by bylo zase příliš malé.
MF Avatar autora Napájení desky 31.5.2023 06:12
Dobrý den, ano můžete desku napájet 5V a to připojením na piny V5 a GND.
H Avatar autora Externí anténa 29.5.2023 22:59
Dá se k této desce nějak připojit externí wifi anténa? Pokud ne, máte v nabídce nějakou obdobnou ESP32 desku, kde se připojit dá?
Odpovědět
MF Avatar autora Externí anténa 30.5.2023 12:21
Dobrý den, tato deska připojení externí antény neumožňuje.
RG Avatar autora 5.12.2022 12:45
Je možné k ESP32 přidat nějaký LAN port? Plánuju umístit desku na místo, kde pravděpodobně nebude WIFI signál. Děkuji.
Odpovědět
MF Avatar autora 8.12.2022 06:18
Dobrý den, ano je. Např. tento: https://www.laskakit.cz/mini-ethernet-modul-w5500/
P Avatar autora Napájení 19.11.2022 19:51
Dobrý den, chtěl bych se zeptat na jaký pin mohu připojit baterii(3,3V)?
Odpovědět
T Avatar autora 24.12.2022 17:08
Zkombinoval jsem tenhle ESP32 modul s https://www.laskakit.cz/nabijecka-li-ion-clanku-tp4056-s-ochranou-microusb/ a LiPo akumulátorem 2000 mAh - s ESP propojeno dráty přes 5V (přes vypínač) a GND - při vypnutém vypínači se jen dobíjí akumulátor - při zapnutém vypínači jede ESP + dobíjí se akumulátor - při odpojení USB jede na akumulátor - pro komunikaci zůstává volný USB přímo na ESP32 modulu Ten měnič sice trochu hřeje, ale zařízení funguje pár měsíců bez problémů včetně napájení GSM/GPS modulu, modulu s SD kartou, 6 senzorů a 3barevné diody.
MF Avatar autora Napájení 21.11.2022 10:32
Dobrý den, k této desce nelze baterii zapojit přímo.
M Avatar autora Port USB 24.10.2022 23:13
Dobrý den, z neznámého důvodu se mi v Arduino IDE 2.0 nechce deska zobrazit. Pořád mi píše "ESP32 Dev Module [not connected]". Ovladače pro převodník CP2102 mám nainstalované. Po připojení kabelu led dioda jednou blikne. Ostatní (jiné) desky jedou bez problémů.
Odpovědět
MF Avatar autora Port USB 25.10.2022 07:04
Dobrý den, s Arduino IDE 2.0 jsme měli potíže a tak jej prozatím nepoužíváme. Ovladače pro převodník CP2102 máte tedy nainstalovány správně? Ve Správci zařízení(Windows) se vám zobrazuje správně příslušný COM port? Pokud ano, zkuste případně starší verzi Arduino IDE.
M Avatar autora ESP 16.9.2022 21:30
Dobrý den. Chtěl jsem se zeptat. Co je toto za vývojovou desku?(V arduino ide) Bohužel nejsem nijak zběhlý a tuto informaci nemůžu najít.
Odpovědět
MF Avatar autora ESP 19.9.2022 08:43
Dobrý den, v Arduino IDE vyberte desku ESP32 Dev Module.
P Avatar autora ESPhome 28.6.2022 23:33
Dobrý den, chci do zařízení nainstalovat ESPhome, ale nedaří se mi na něj připojit. Nevíte co s tím? Jako device type dávám: ESP32 Pak připojím přes usb a pomocí https://web.esphome.io/ chci nahrát software, ale zařízení není vidět mezi USB. U WeMos D1 Mini ESP8266 mi šlo vše bez problémů. Díky předem
Odpovědět
P Avatar autora 29.6.2022 09:50
Chyběly ovladače, děkuji za rychlou pomoc.
MF Avatar autora ESPhome 29.6.2022 08:45
Dobrý den, máte nainstalovány ovladače pro převodník CP2102? Wemos používá jiný převodník - CH340.
PP Avatar autora Integrovaná LED svítí při LOW? 14.2.2022 23:47
Dobrý den. Můžete někdo potvrdit, že integrovaná LED svítí při LOW? Pro následující program bliká krátce, což by tomu odpovídalo. Mám jen desku na USB a nic jiného: const int ledPin = 1; void setup() { pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, HIGH); // turn the LED off? Serial.print("nesviti"); delay(1000); // wait 1 s digitalWrite(ledPin, LOW); // turn the LED on? Serial.print("SVITI"); delay(100); // wait 0.1 s }
Odpovědět
MF Avatar autora Integrovaná LED svítí při LOW? 15.2.2022 08:48
Dobrý den, ano tato integrovaná LED se rozsvítí přepnutím pinu GPIO1 na nízkou úroveň.
OG Avatar autora Rozteč pinů 18.1.2022 22:56
Dobrý den, jaká je prosím rozteč pinů? Pasuje do breadbordu?
Odpovědět
MF Avatar autora Rozteč pinů 19.1.2022 09:42
Dobrý den, rozteč je 25,4mm do breadboardu se tedy zasunout dá.
JK Avatar autora Integrovaná LED 6.1.2022 19:08
Na obrázku je chybně označený PIN pro integrovanou LED. Správně GPIO 2.
Odpovědět
JK Avatar autora Oprava 6.1.2022 21:54
Správné GPIO 1.
MF Avatar autora Oprava 10.1.2022 11:37
Děkujeme za informaci, přidali jsme tuto informaci do popisu zboží.
TK Avatar autora Pokud máte problém s komunikací a uploadem 3.1.2022 11:47
Pokud máte problém s nefungující komunikací a uploadem, řešení je zde: https://randomnerdtutorials.com/solved-failed-to-connect-to-esp32-timed-out-waiting-for-packet-header/ Mne se tento problém se zde zakoupenou deskou týkal. Není to nic hrozného, ale než jsem na to přišel, byl to docela opruz.
Odpovědět
P Avatar autora Schema zapojenia modulu 2.1.2022 23:05
Dobry den, neviete kde zohnat schemu zapojenia modulu? dakujem
Odpovědět
MF Avatar autora Schema zapojenia modulu 3.1.2022 10:09
Dobrý den, bohužel k tomuto konkrétnímu modulu není schéma zapojení k dispozici.
JC Avatar autora Název desky v Arduino IDE 16.12.2021 01:33
Dobrý den, chtěl jsem se zeptat jaký konkrétní název desky se používá v Arduino IDE. Stále nemohu nahrát základní program do desky. Jako nejbližší se mi jeví "ESP32-S2 Dev Module" ale při nahrávání vyskočí chyba: A fatal error occurred: Failed to connect to ESP32-S2: Timed out waiting for packet header Poraďte, prosím, jak desku správně zprovoznit. Děkuji.
Odpovědět
PP Avatar autora 14.2.2022 23:52
Jako naprostý začátečník jsem měl stejný problém. Pravděpodobně na to odpovídá Tomáš Koželuh (výše) odkazem https://randomnerdtutorials.com/solved-failed-to-connect-to-esp32-timed-out-waiting-for-packet-header V mém případě jsem kondenzátor nepřidělával, ale v okamžiku "Connecting..." na chvíli stisknu mikrospínač BOOT. Jak to začne nahrávat, může se to pustit. (Pozorování laika. :)
MF Avatar autora Název desky v Arduino IDE 16.12.2021 07:42
Dobrý den, pro tuto desku by mělo být nastavení ESP32-S2 Dev Module plně funkční. Máte sprácně nainstalovány ovladače USB převodníku CP2102?
PJ Avatar autora Typ SoC 14.6.2021 09:38
O jaký typ SoC se prosím jedná ? Např. ESP32-D0WDQ6 a ESP32-D0WD sám espressif označuje jako "Not recommended for new designs →Upgrade". Děkuji
Odpovědět
MF Avatar autora Typ SoC 14.6.2021 11:15
Dobrý den, typ SoC je ESP32-D0WDQ6 (revision 1). Přidal jsem tuto informaci i do popisu ke zboží.
T Avatar autora Špatně označený pin 13.10.2020 21:46
POZOR: Na této desce je jeden špatně označený pin: pin GND u tlačítka RST není - napájení a správně by měl být označen CMD.
Odpovědět
J Avatar autora Opraveno 20.1.2023 11:25
Právě mi dorazil a pin je již správně označen CMD
MF Avatar autora Špatně označený pin 14.10.2020 09:59
Dobrý den, velice děkujeme za upozornění! Přidali jsme informaci o této chybě do popisu zboží.
