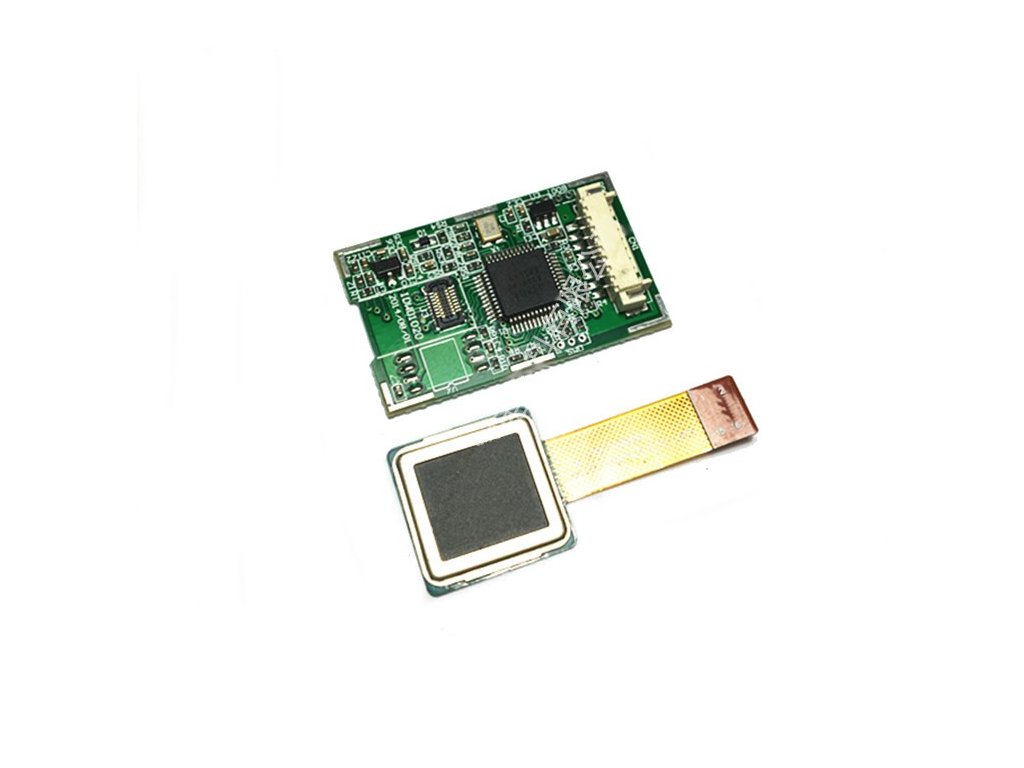

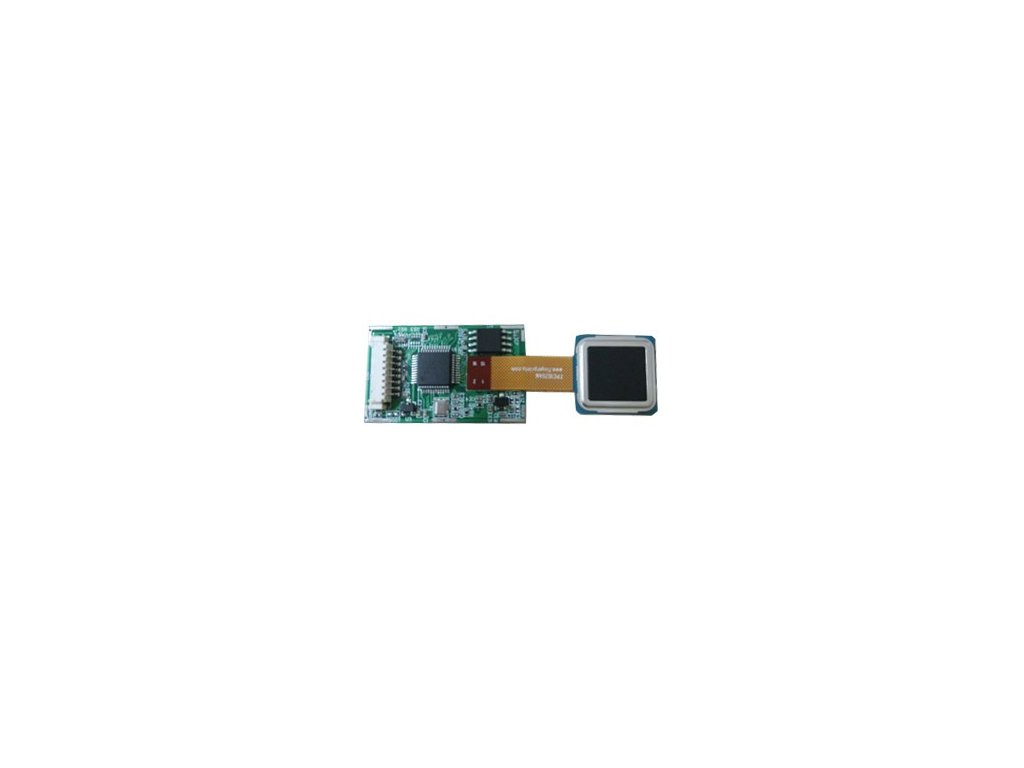

Kapacitní snímač otisků prstů FPC1020AM s pamětí 500 otisků

Detailní popis produktu

Zabezpeč svůj projekt pomocí biometrických prvků - tento všudypřítomný optický snímač otisků prstů přidá detekci otisků prstů
a ověření super jednoduché. Připoj k libovolnému mikrokontroléru nebo systému pomocí UART.

Princip činnosti kapacitní čtečky je založený na využití rozdílu kapacity mezi deskou snímače a povrchem prstu (vyvýšeniny a prohlubně). Snímač představuje jednu desku kapacitoru a druhou desku interpretují jednotlivá místa na prstu. Otisk se tak z pixelů získává v digitální formě. Pro načtení obrazu se prst přikládá na citlivou plochu osazenou velkým množstvím elektrod. Ty převedou kapacitně otisk prstu na digitální obraz, který se dál zpracovává. Papilární linie jsou k podložce více přilehlé než mezery mezi nimi, takže mají vyšší kapacitní odpor.

Specifikace:

• Porovnání vzorku: <0.2s
• Kapacita: 500 otisků
• Soubory šablon: 512 bajtů
• Interface: UART (TTL logic level), USB
• Napájení: 4.2 až 6.0V
• Procovní proud: <40mA
• Standby proud: 38uA
• Teplota: -20°C až 50°C
• Relativní vlhkost: 10% RH - 90% RH (nekondenzující)
• Plocha okna: 10.5x11.5mm

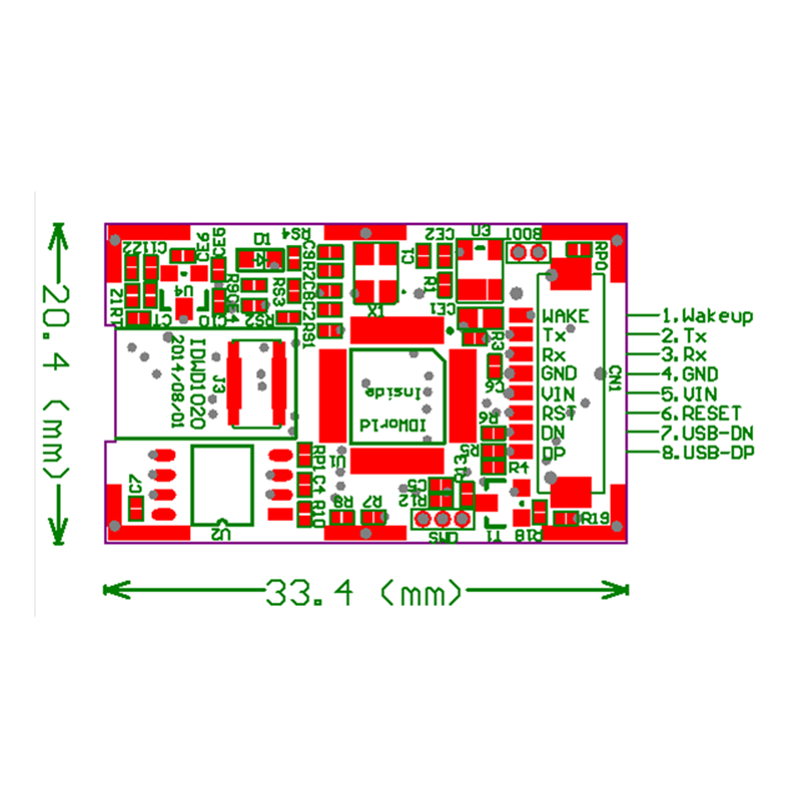

• Rozměry desky: 33.4x20.4x3mm

Součástí dodávky:

• 1ks Kapacitní snímač otisků prstů FPC1020AM s pamětí 500 otisků
• 1ks USB kabel
• 1ks UART kabel

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
