Keyes KY-021 Jazýčkový magnetický spínač

Detailní popis produktu

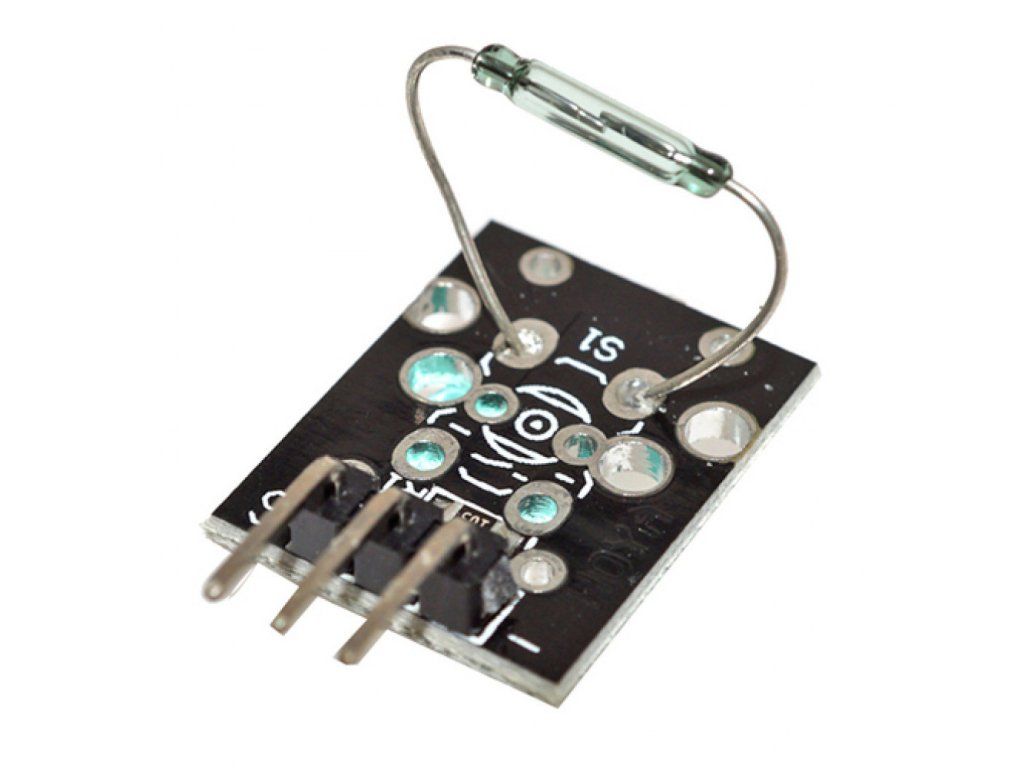

Modul Keyes KY-021 s jazýčkovým (reed) kontaktem slouží k bezdotykové detekci přiblížení magnetu. Skleněná ampule s jazýčkovým spínačem sepne v okamžiku, kdy se do jeho blízkosti dostane magnetické pole, a modul předá digitální úroveň přímo na vstup mikrokontroléru. Využiješ ho jako koncový spínač, detektor otevření dveří či okna, snímač otáček nebo jako jednoduchý polohový senzor v mechanických sestavách. Modul obsahuje pouze jazýčkový spínač a rezistor 10 kΩ, takže je nenáročný na zapojení i napájení.

Specifikace:

• Typ senzoru: jazýčkový (reed) spínač, normálně rozepnutý (NO)
• Napájecí napětí: 3,3 – 5 V DC
• Typ výstupu: digitální (0/1)
• Funkce výstupu: bez magnetu klidový stav, po přiblížení magnetu dojde k sepnutí kontaktu a změně logické úrovně
• Osazení: jazýčkový spínač, rezistor 10 kΩ, 3× kolíková lišta
• Vývody:
  • S: signálový výstup (digitální vstup MCU)
  • Prostřední pin (+): napájení 3,3 – 5 V
  • –: GND
• Detekční vzdálenost: cca 10 – 15 mm (závisí na síle a orientaci použitého magnetu)
• Rozměry:
  • Deska: cca 18,5 × 15 mm
  • Rozteč pinů: 2,54 mm
• Kompatibilita: Arduino, ESP32, ESP8266, Raspberry Pi, STM32 a další MCU s 3,3V/5V logikou
• Programování: bez potřeby knihovny – stačí funkce digitalRead()
• Pracovní teplota: −10 °C až +70 °C

Obsah balení:

• 1× modul Keyes KY-021 s jazýčkovým magnetickým spínačem

Poznámka:

• Magnet není součástí balení.
• Jazýčkový kontakt je uzavřen ve skleněné ampuli – zacházej s modulem opatrně, ampule je křehká.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
