Keywish RF-Nano, ATmega328P + NRF24L01
Kód: LA100073N
Doprava zdarma
od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu

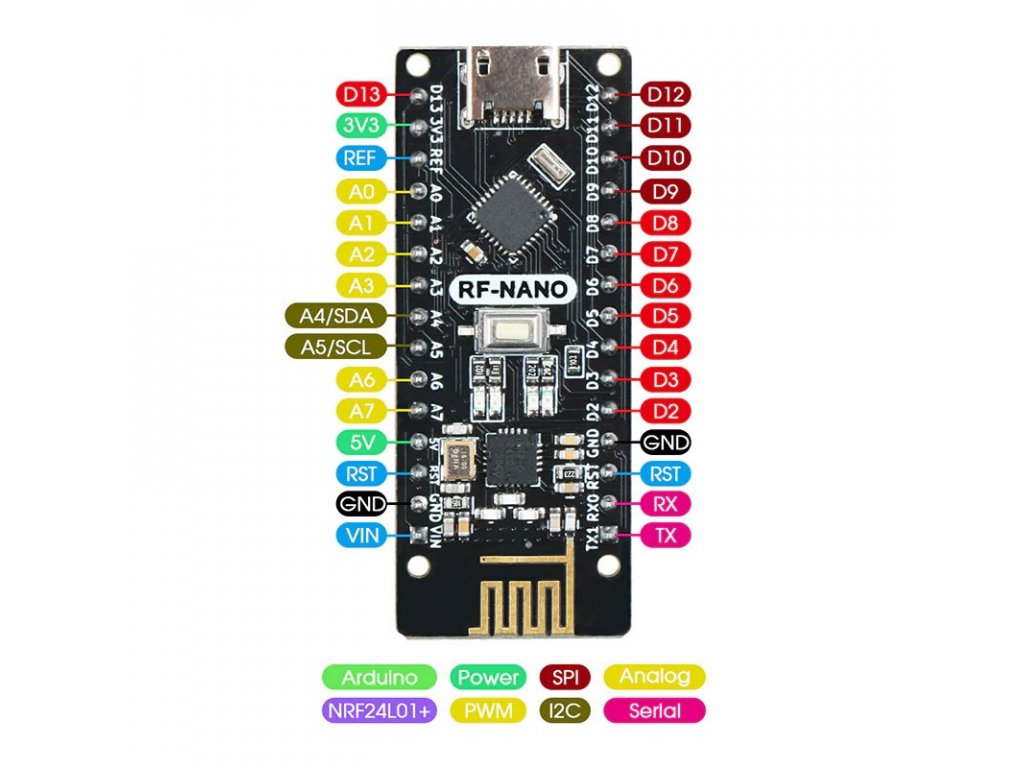

Keywish RF-Nano je vylepšená verze desky Arduino Nano. Hlavním čipem je stejně jako u Nano ATMEGA328P-MU, ale s nejnovějším bootloaderem (Arduino IDE 1.8.8). Tato deska je plně kompatibilní s běžnou Arduino Nano deskou - jakýkoliv program pro Arduino Nano bude na této desce fungovat stejně.

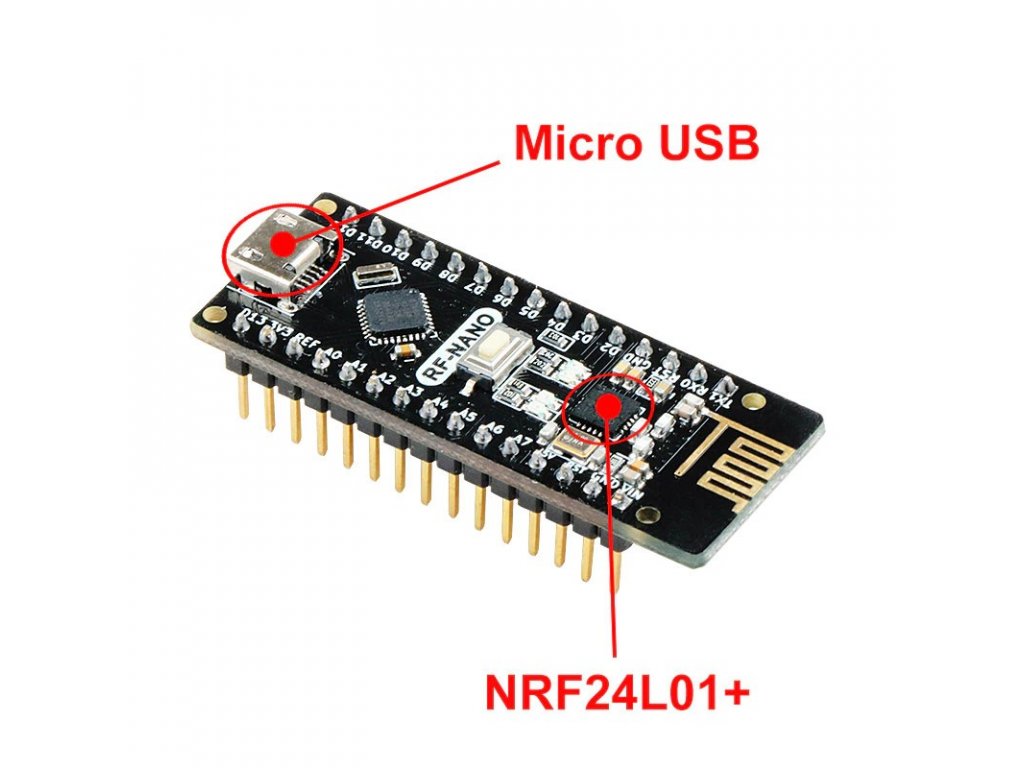

Hlavni rozdíl je podpora WiFi. Deska má totiž integrovaný čip NRF24L01, který umožňuje jednoduchý bezdrátový přenos dat.
Pro naprogramování desky použij verzi Arduino IDE 1.8.6 nebo vyšší. Všechny informace na GitHubu.
Specifikace:
| Mikrokontrolér | ATmega328P |
| Krystal | 16MHz |
| Flash | 32kB |
| SRAM | 2kB |
| EEPROM | 1kB |
| USB - Serial Převodník | CH340G |
| Vstupy a Výstupy | |
| Digitální I/O | 14 |
| PWM | 6 |
| Analogové Vstupy | 8 |
| DC Proud na pin | 40mA |
| Vstupní napětí | 6-12V doporučeno |
| 5V max Proud | 800mA |
| 3.3V max Proud | 180mA |
| Váha | 15g |
Součásti dodávky:
- 1x Keywish RF-Nano, ATmega328P + NRF24L01
- 2x Kolíková lišta
Poznámka:

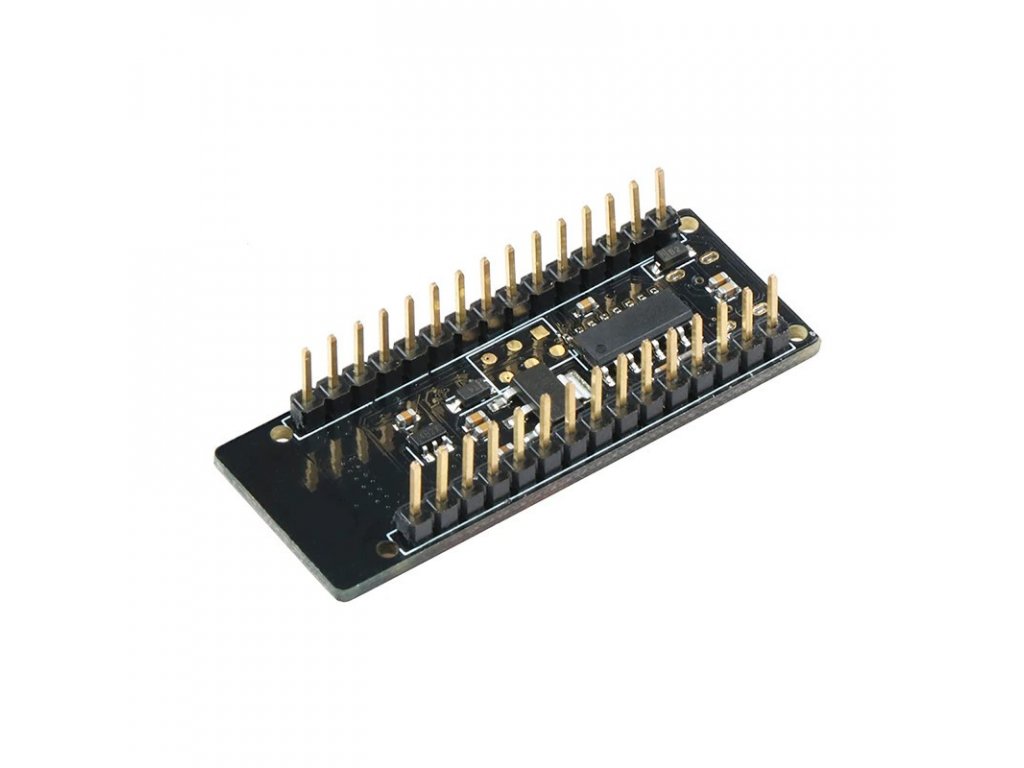

- Piny nejsou zapájené v desce, jsou ale součástí balení. Na zažádání je ale můžeme připájet.
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Ukončeno |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.01 kg |
| Typ: | AVR |
| Logické úrovně: | 5V |
| I/O piny: | 22 |
| Frekvence: | 16MHz |
| Flash Paměť: | 32kB |
| SRAM paměť: | 2kB |
| EEPROM paměť: | 1kB |
| Konektor s nabíječkou pro baterii: | Ne |
| Mikrokontroler: | ATmega328 |
| Převodník: | CH340 |
| Bluetooth: | Ne |
| WiFi: | Ne |
| Položka byla vyprodána… | |
-
Začínáme s Arduinem
-
Návod na instalaci ovladačů
-
Ovladače pro CH340
-
GitHub
-
Projekt RC Arduino
-
ATMega328 Datasheet (5.1 MB)
-
CH340 Datasheet (243.9 kB)
4,2
10 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
1
AP
Atomarní programátor
Atomarní programátor
Zdravím.
Po bližší a hloubkové rozborce jsem zjistitl, že sice Keywish RF-Nano je sice kompatibilní s klasickým NANO R3 např. , ale musím konstatovat, že Keywish RF-Nano se chová jinak než NANO R3 . Něco tam ty šikmovoký pánové zapomněli dát. Například u NANO R3 jde udělat jedna zajímavá věc a to, že mu na analog A6 přikážete výstup a on vesele sepne. Ano je to vstup! Kdežto u Keywish RF-Nano NE a NE nesepne ! Taky tam uvnitř budou chybět nějaké rezistory poněvadž mi to tu háže na LCD 229% bráno z A1 kde nemám nic připojeno a hodnota u NANO R 3 je 0%, také bráno z A1 kde nic není připojeno a to je správně. Pryč s tím zmetkem......!!! Taky chcete kupovat předražené zmetky!? Vy prodejci by jste se nad sebou měli zamyslet. Prodávejte dál věci, které z vás nikdo ani neodzkoušel. ! Ono na to brzy doplatíte.
Pro běžného amatéra pana hračičku dobrý.
5
JC
Jiří Chalupa
Jiří Chalupa
zatím OK
2
IH
Ivo Hlaváč
Ivo Hlaváč
Koupil jsem dva kusy a překvapilo mě, že je každý trochu jiný. Jeden souhlasí s obrázkem, druhý má navíc konektor pro anténu a ze spodu označení V3.0.
Jinak projekt "RC Arduino" zatím přes všechny pokusy nefunguje...
5
VD
Vlastimil Doležel
Vlastimil Doležel
Zapojil a naprogramoval dle zdejšího "Projekt RC Arduino" https://blog.laskarduino.cz/projekt-rc-arduino/, a nefungovalo.
Zkrátím to, po mnoha pokusech a bádání na internetu funguje - ale až po změně nastavení CE a CSN.
Pravděpodobně existuje více verzí tohoto modulu - mně funguje CE 9 a CSN 10. Je to naopak než je v projektu RC Arduino, ale odpovídá to zdroji odkazovanému z projektu RC Arduino - http://electronoobs.com/eng_arduino_tut2.php.
Dle nalezených dotazů na různých diskusích různým lidem fungují různá nastavení RF nano:
CE 9, CSN 10 - mně funguje s moduly koupenými zde 31.5.2021 a v originále http://electronoobs.com/eng_arduino_tut2.php
CE 10, CSN 9 - v projektu RC Arduino
CE 7, CSN 8 - různé zdroje v internetu (červená deska, "tsar-tech")
Dosah v bytě přes jednu zeď (panel) na rychlosti 250kb, venku zatím nezkoušeno pro dlouhodobé onemocnění.
5
MD
Miroslav David
Miroslav David
ZAJÍMAVÁ KOMBINACE,FUNGUJEJAK MÁ ZJEDNODUŠUJE PROJEKTY.
5
VK
Václav Kotěšovec
Václav Kotěšovec
Připojil a naprogramoval a funguje, jediné co mě překvapilo je malý dosah i když se nastaví na max.
5
BS
Bohuslav Martin Sirůček
Bohuslav Martin Sirůček
Funguje tak jak má :-)
4
EM
Evžen Mayer
Evžen Mayer
Funguje, ale trochu mne zklamal dosah. I na volném prostoru tak max. 5m. Na dálkové ovládání sice dostačující, ale já jsem chtěl posílat signál z matečních hodin Pragotron po celém domě, což nešlo. Chtělo by to zřejmě přídavnou anténu aspoň na vysílací straně.
5
LR
Lubomir Roziak
Lubomir Roziak
Vynikajúca doštička na stavbu diaľkového ovládania .Zjednodušuje stavbu, viac môj projekt na tomto blogu
5
MP
Miroslav Průša
Miroslav Průša
Super věcička!
Výpis diskuzí
JH
Piny
Jiří Hradečný
Piny
Jiří Hradečný
Dobrý den,
deska chodí již s napájenými kontakty a nebo jsou přibaleny zvlášť ?
Děkuji.
KL
Piny
Konstantin Láska
Piny
Konstantin Láska
Dobry den,
jsou jiz naletovany, chybu jsem opravil.
JH
Piny
Jiří Hradečný
Piny
Jiří Hradečný
Jsou zvlášť, už to čtu.
