Kit převodníku RS-232/UART - LAN/WiFi HLK-RM04
Kód: LA110070
Detailní popis produktu

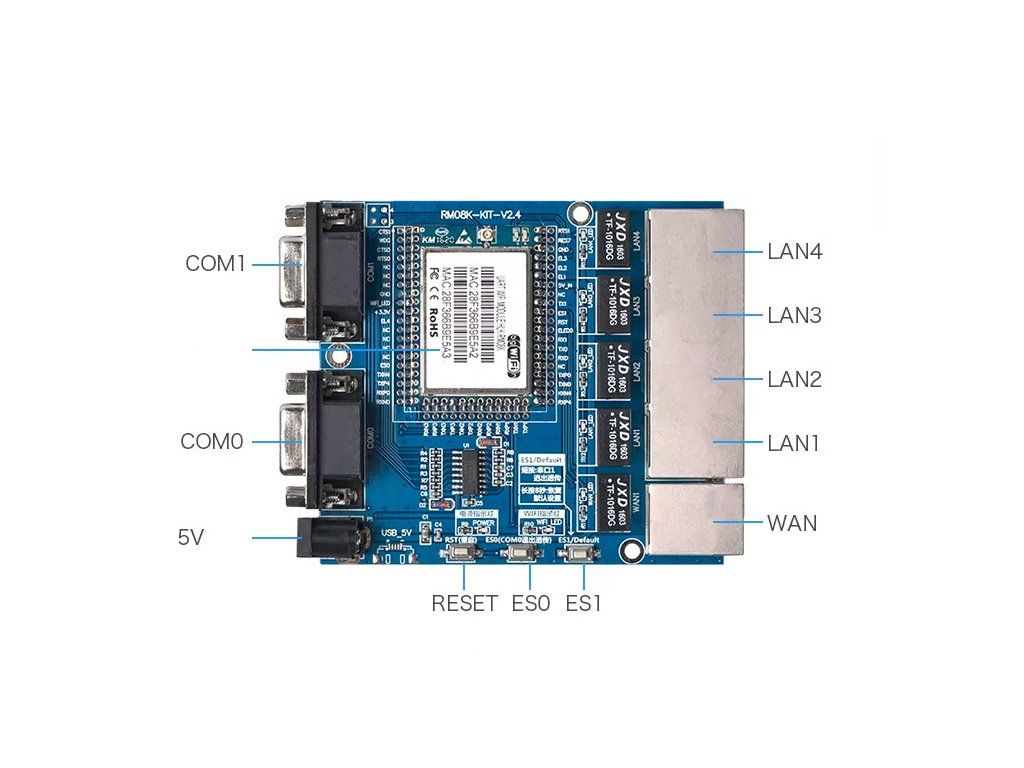

Kit převodníku RS-232/UART do LAN, nebo WiFi je určený pro aplikace, kdy je potřeba převést komunikaci RS-232/UART pomocí LAN/WiFi sítě na vzdálené zařízení, např. PC, nebo druhý modul převodníku. Kit se skládá z modulu převodníku HLK-RM04 a základní desky, na které jsou integrovány základní komponenty pro snadný vývoj vlastní aplikace s tímto modulem. Deska obsahuje UART <-> RS-232 převodník, 2x LAN port, dvě tlačítka a patici pro samotný modul HLK-RM04.
Modul je dodáván s oginálním firmwarem, ale lze do něho nahrát alternativní fw OpenWRT.
Konfigurace modulu s originálnám fw je možná buď přes RS-232/UART pomocí softwaru výrobce, nebo přes LAN pomocí webového rozhraní.
Pro spojení modulu s Windows je zapotřebí software pro vytvoření virtuálního sériového portu. Modul spolupracuje s různými programy, např. s programem Virtual COMM Port Driver od NetBurner, HW VSP3 od HW-group, nebo Virtual Serial Port Driver od Eltima Software.
Specifikace modulu HLK-RM04:
| Network standard | wireless：IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
| wired：IEEE 802.3, IEEE 802.3u | |
| Wireless transmission rate | 11n: maximum up to 150Mbps 11g: maximum up to 54Mbps 11b: maximum up to 11Mbps |
| Tracks number | 1-14 |
| Frequency range | 2.4-2.4835G |
| Emission power | 12-15DBM |
| Interface | 2x 10/100Mbps LAN/WAN multiplex interface |
| Antenna | |
| Antenna type |
External Antenna
|
| Functional Parameters | |
| WIFI work mode | Client/AP/Router |
| WDS Function | Support WDS wireless bridge connection |
| Wireless security | Wireless MAC address filtering |
|
Wireless security function switch
|
|
| 64/128/152 bit WEP encryption | |
| WPA-PSK/WPA2-PSK, WPA/WPA2 security mechanism | |
| Network management | Remote Web management |
|
Configuration file import and export
|
|
| WEB software upgrade | |
| Serial to Network | |
| Maximum transmission rate | 230400bps |
| TCP connection | Max connection number>20 |
| UDP connection | Max connection number>20 |
| Serial baud rate | 50-230400bps |
| Other Parameters | |
| Status indicator | Status indicator |
| Environmental standard | Operating temperature：-20-70℃ |
| Operating humidity：10%-90%RH | |
| Storage temperature：-40-80℃ | |
| Storage humidity：5%-90%RH | |
| Additional properties | Frequency bandwidth optional：20MHz, 40MHz ,Auto |
Napájení:
| Min. | Max. | |
| Module supply voltage VCC | 3.9V | 5.5V |
| Module Voltage Output VO3.3 | 3.1V | 3.5V |
| Module Voltage Output VO1.8 | 1.65V | 1.9V |
| GPIO Voltage | 3.1V | 3.5V |

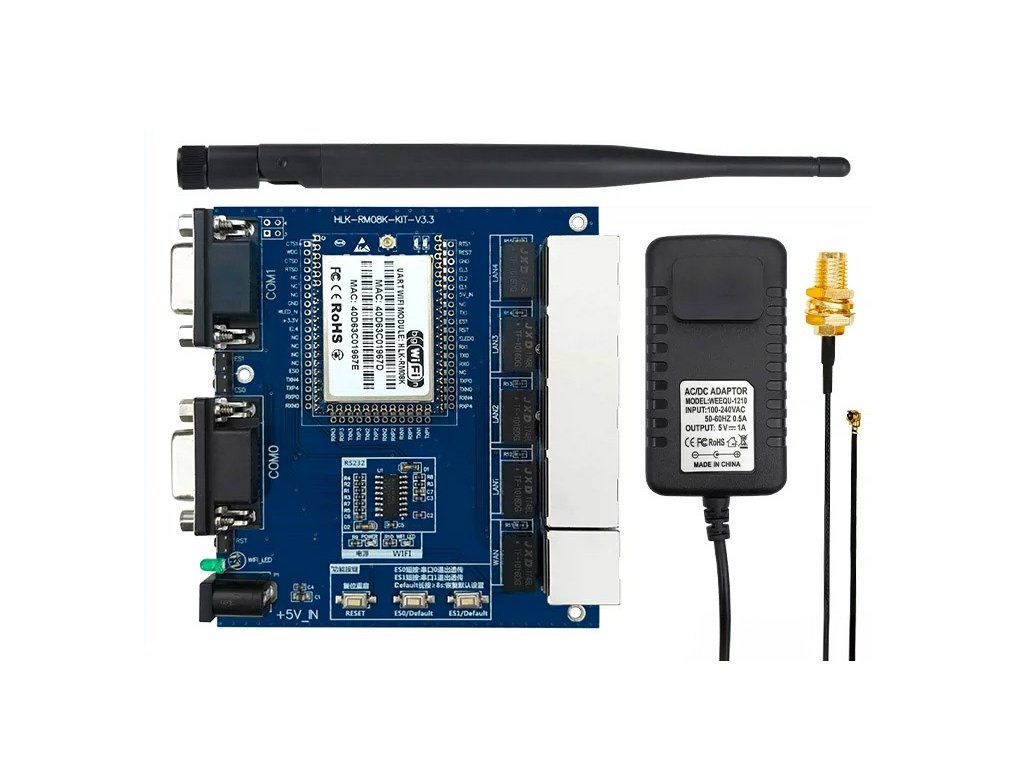

Součástí dodávky:
- 1ks Modul HLK-RM04
- 1ks Základní deska
- 1ks WiFi pigtail
- 1ks WiFi 5dB anténa
- 1ks Napájecí zdroj 5V/1A
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Ethernet moduly |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.147 kg |
