Krokový motor NEMA 17 17HS3401 0,28Nm

Kód: LA143005
225 Kč 186 Kč bez DPH
Skladem (37 ks)
Můžeme doručit do:
28.2.2024

Krokový motor od firmy NEMA pro použití v CNC strojích, peristaltických čerpadlech nebo robotech. Jedna otočka zabere 200 kroků.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Krokový motor Nema17. Krokový motor pro menší CNC stroje a 3D tiskarny, nabízející přesnost 200 kroků na otáčku.

Propojovací kabel není součástí balení, můžeš zakoupit propojovací kabel s konektorem JST-XH nebo s konektorem dupont zvlášť.

Specifikace dle výrobce (original):

  • Model: 17HS3401
  • Step Angle (deg): 1.8
  • Motor Length (mm): 34
  • Rated Current (A): 1.3
  • Phase Resistance (Ω): 2.4
  • Phase Inductance (mH): 2.8
  • Holding Torque (N.cm): 28
  • Lead Wire (No): 4
  • Motor Weight (g): 215

Funkce:

  • NEMA-17 Bipolární - 4-drátové zapojení
  • Úhel 1 kroku: 1.8°
  • Síla: 28N.cm.
  • Počet kroků dokola: 200 kroků

Součástí dodávky:

  • 1ks Krokový motor NEMA 17 17HS3401 0,28Nm

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Stejnosměrné (DC) motory a krokové motory
Záruka: 2 roky
Hmotnost: 0.215 kg
5
6x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
PH Avatar autora | 1.6.2023
Paráda
5
PH Avatar autora | 9.4.2023
Funguje dobře
5
JZ Avatar autora | 5.6.2022
Plní svůj účel
5
KG Avatar autora | 26.6.2021
Vse ok
5
KD Avatar autora | 8.12.2020
Vše je OK.
5
JZ Avatar autora | 9.10.2019
super
Nevyplňujte toto pole:
JK Avatar autora Je vhodné pro Sculpfun S9 ? 3.2.2024 07:04
Dobrý den sháním krokový moto originál má označení 17HS3401S ale nemůžu jej nikde najít tak bych se rád zeptal zdali by šlo použít jako alternativu toto
Odpovědět
PH Avatar autora Driver A4988 1.6.2023 17:28
Děkuji za předchozí odpověď, takže jestly tomu dobře rozumím tak u motoru 17HS2408 0,12Nm kde je Imax = 0,6 to bude (Vref=0,6*8*0,1) což je 0,48V na trimru?
Odpovědět
MF Avatar autora Driver A4988 2.6.2023 07:12
Dobrý den, ano je to přesně tak.
PH Avatar autora Driver A4988 30.5.2023 22:58
Dobrý den, je někde předepsané ideální změřitelné napětí na trimru driveru na tento motor při napájení napětím 12V ?
Odpovědět
MF Avatar autora Driver A4988 31.5.2023 06:06
Dobrý den, podle výpočtu pro tento driver (Vref = Imax * 8 * Rs) by mělo být napětí na trimru pro motor 17HS3401 1,04V (1,3 * 8 * 0,1)
MP Avatar autora síla motoru 20.4.2023 18:27
Dobrý den, chtěl jsem se zeptat, jestli má motor dostatečnou sílu otáčet cívku o hmotnosti 1 kilogram, pokud ne, jaký motor by byl ideální? děkuji
Odpovědět
LR Avatar autora Zapojení vinutí 17.4.2023 07:04
Dobrý den Prosím platí zapojení vinutí motoru podle schématu, nebo podle tabulky u konektoru ? Děkuji
Odpovědět
MF Avatar autora Zapojení vinutí 18.4.2023 07:20
Dobrý den, zapojený je podle tabulky. Obrázek opravíme.
JL Avatar autora Přívodní vodiče ke krokovému motoru NEMA 17 23.1.2023 15:45
Dobrý den, dodáváte také přívodní vodiče k tomuto motoru? Nebo komponenty pro jejich výrobu? Poraďte prosím.
Odpovědět
KL Avatar autora Přívodní vodiče ke krokovému motoru NEMA 17 23.1.2023 16:16
Ano, odkazy jsou v popisu zboží.
MB Avatar autora 28.10.2022 11:27
Dobrý den, zakoupil jsem u Vás krokový motor 17HS3401, který je podle datasheetu bipolární se čtyřmi vodiči, ale ve skutečnosti má vodičů šest, jako unipolární motor. Je chyba v datasheetu?
Odpovědět
MF Avatar autora 31.10.2022 07:14

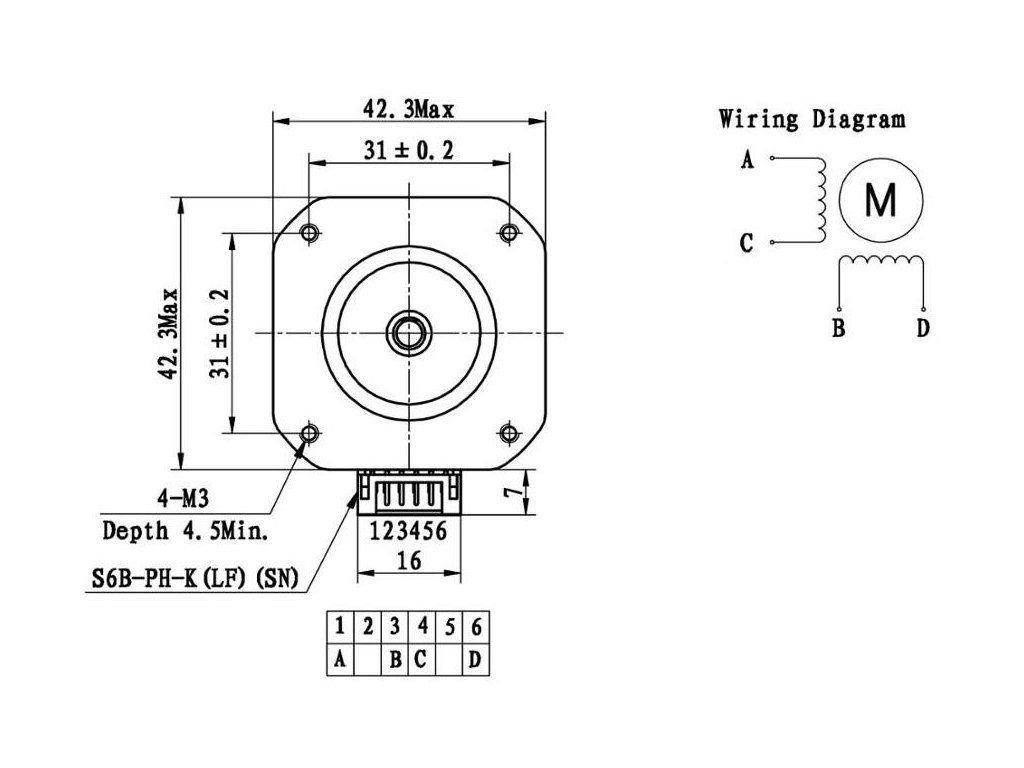

DObrý den, datasheet je v pořádku. Na motoru je sice 6pin konektor, ale zapojeny jsou jen 4. Schéma zapojení s rozměry jsme přidali do obrázkové galerie u produktu.
M Avatar autora Jaky driver 1.2.2022 14:55
Dobry den, jaky driver byste mi prosim doporucil k tomuto motoru? Dekuji.
Odpovědět
MF Avatar autora Jaky driver 2.2.2022 11:13
Dobrý den, k těmto motorům se dá použít např. https://www.laskakit.cz/a4988-driver-pro-krokove-motory/, nebo https://www.laskakit.cz/drv8825-driver-pro-krokove-motory/. Lze ale použít i jiné.
M Avatar autora 12v 7.12.2021 22:30
Zdravim, je mozne tento motor napajat aj 12V? ďakujem
Odpovědět
MF Avatar autora 12v 8.12.2021 11:26
Dobrý den, 12V je pro tyto motory nejběžnější velikost napětí, takže ho lze pro napájení použít.
