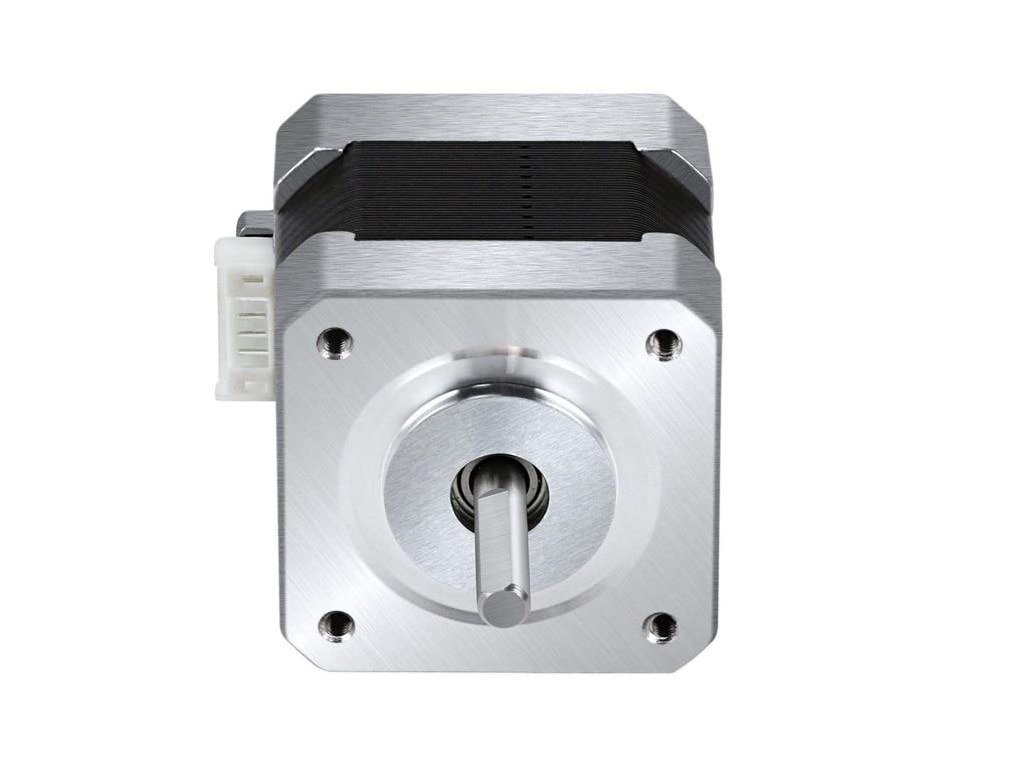

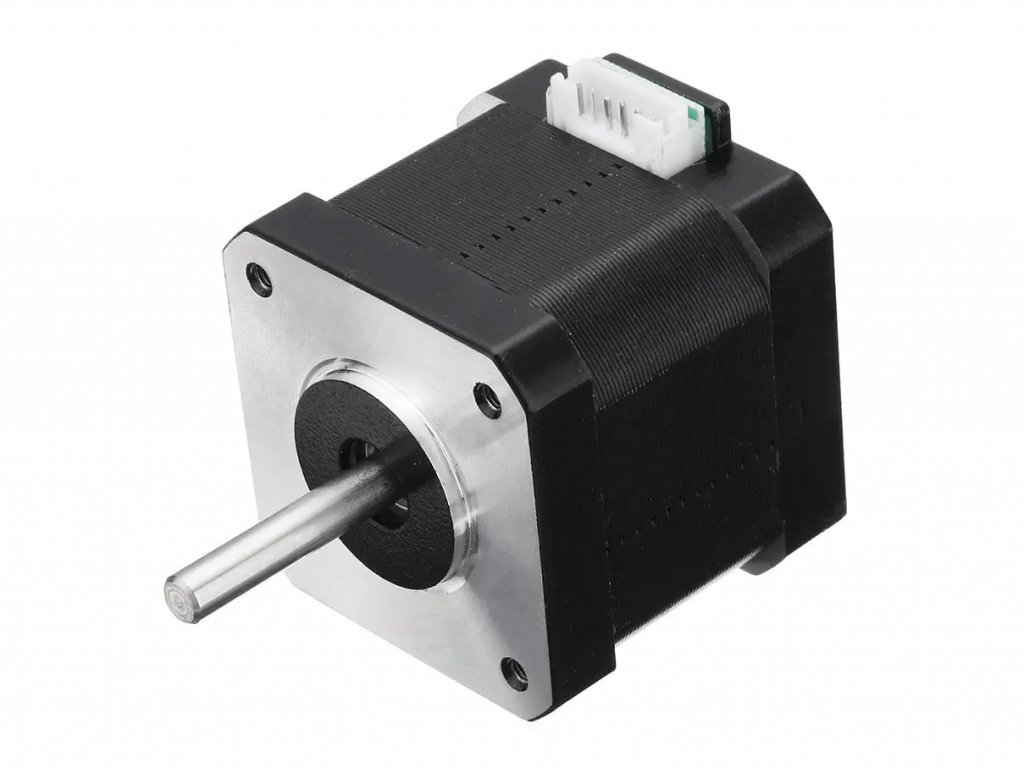

Krokový motor NEMA 17 17HS4401 0,4Nm

Kód: LA143031
318 Kč 262,80 Kč bez DPH
Skladem (64 ks)
Můžeme doručit do:
18.12.2024

Krokový motor bipolární s dvěma cívkami s 200 kroky na otáčku.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Krokový motor, bipolární dvoufázový. Krokový motor pro menší CNC stroje a 3D tiskarny, nabízející přesnost 200 kroků na otáčku.

Propojovací kabel není součástí balení, můžeš zakoupit propojovací kabel s konektorem JST-XH nebo s konektorem dupont zvlášť.

Specifikace dle výrobce (original):

  • Model: 17HS4401
  • Step Angle (deg): 1.8
  • Motor Length (mm): 40
  • Rated Current (A): 1.7
  • Phase Resistance (Ω): 1.5
  • Phase Inductance (mH): 2.8
  • Holding Torque (N.cm): 40
  • Lead Wire (No): 4
  • Motor Weight (g): 280

Funkce:

  • NEMA-17 Bipolární - 4-drátové zapojení
  • Úhel 1 kroku: 1.8°
  • Síla: 40N.cm.
  • Počet kroků dokola: 200 kroků

Součástí dodávky:

  • 1ks Krokový motor NEMA 17 17HS4401 0,4Nm

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Stejnosměrné (DC) motory a krokové motory
Záruka: 2 roky
Hmotnost: 0.28 kg
5
6x
4
0x
3
1x
2
0x
1
0x
Nevyplňujte toto pole:
5
PP Avatar autora | 28.9.2023
Na hodnocení je ještě brzy. Motory teprve montuji do sestavy CNC frézky a chvíli potrvá než stroj oživím. Zatím nebudu hodnotit.
5
JM Avatar autora | 26.11.2022
Perfektní.Sůape to paradne
5
PS Avatar autora | 28.3.2021
OK
5
MS Avatar autora | 18.1.2021
Výborná cena za výborný motor. Má velkou sílu, dlouhou hřídel a vzhledově ho řadím k těm lepším. Jen pozor na prohozené prostřední dva vodiče, je třeba prohodit v konektoru aby to na stepstick driver jelo normálně. Pak to drnčí a nejede - prohodí se vodiče a valí to parádně.
3
JG Avatar autora | 13.7.2020
Koupil jsem s H-můstkem pro krokový motor L298N a nezdá se, že by si rozuměli. Při nižích otáčkách (pod 80 rpm) začne motor drnčet. Na osciloskopu je pak vidět, že se mírně deformovaný pulz začne štěpit. Nedokážu posoudit, jestli je problém v motoru nebo v regulátoru. Při nízkých otáčkách odebírá motor proud cca 2,7 A, při vyšších otáčkách o ampér méně.
5
JD Avatar autora | 12.5.2020
Vše je v pořádku
5
MH Avatar autora | 13.4.2020
jsem spokojený
Nevyplňujte toto pole:
V Avatar autora dotaz na motor NEMA 17 17HS4401 3.4.2024 18:37
jaké napětí je na motor doporučováno nevidím předem děkuji za odpověď
Odpovědět
MF Avatar autora dotaz na motor NEMA 17 17HS4401 4.4.2024 07:22
Dobrý den, krokové motory nemají předepsané napětí jako je tomu u klasických DC motorů. Běžně se používá 12V, ale lze použít i 24V, to záleží na konkrétních požadavcích.
JK Avatar autora Je možné použít na Sculpfun S9 3.2.2024 07:11
Dobrý den sháním krokový motor pro sculpfun S9 někde jsem se dohledal že by tam měl být tento ale nejsem si jistý tak se raději zeptám
Odpovědět
PH Avatar autora Hřídel 4.3.2023 19:25
Dobrý den, prosím o rozměry hřídele (průměr a délka). Děkuji
Odpovědět
MF Avatar autora Hřídel 6.3.2023 11:29
Dobrý den, jak je napsáno v datasheetu, který je ke stažení v popisu v sekci Související soubory, je hřídel průměru 5mm a dlouhá je 22mm
PH Avatar autora Jaký rozsah napětí? 29.1.2023 12:35
Dobrý den, s krokovými motory teprve začínám a nedaří se mi zde najít pro jaký rozsah napětí je tento krokový motor určen. Budu ho chtít použít spolu s driverem A4988 u kterého je vstupní napětí uvedeno 12 - 36V. Můžete mi prosím poradit? Děkuji.
Odpovědět
MF Avatar autora Jaký rozsah napětí? 30.1.2023 07:44
Dobrý den, nejpoužívanější napětí je 12V. Lze ale použít napětí v razsahu driveru, tedy 12-36V. Při použití jiného driveru lze použít napětí i nižší.
J Avatar autora Driver 7.11.2022 20:16
Dobrý den, Který driver byste mi doporučili k tomuto motoru prosím?
Odpovědět
MF Avatar autora Driver 9.11.2022 07:49
Dobrý den, můžete použít tyto: https://www.laskakit.cz/a4988-driver-pro-krokove-motory/, nebo https://www.laskakit.cz/drv8825-driver-pro-krokove-motory/. Ty budou vyžadovat nějaké účinné chlazení. Pak lze použít i tyto: https://www.laskakit.cz/toshiba-tb67s109-driver-pro-krokove-motory/, https://www.laskakit.cz/driver-dm542-pro-krokove-motory-3a-50v/, nebo https://www.laskakit.cz/hy-driver-hy-div268n-5a-toshiba-tb6600-pro-krokove-motory-5a-42v/. Ty už tak náročné na chlazení nebudou.
Avatar autora Konektor 18.4.2022 16:39
Dobrý den. Prodáváte také samostatně konektory k tomuhle motoru? Pokud ano, kde je najdu? A pokud ne, kde se dají sehnat? Díky, Jiří.
Odpovědět
MF Avatar autora Konektor 19.4.2022 10:55
Dobrý den, ano máme: https://www.laskakit.cz/jst-ph-2mm-telo-konektoru/ varianta 6P + piny: https://www.laskakit.cz/pin-pro-konektor-jst-ph/

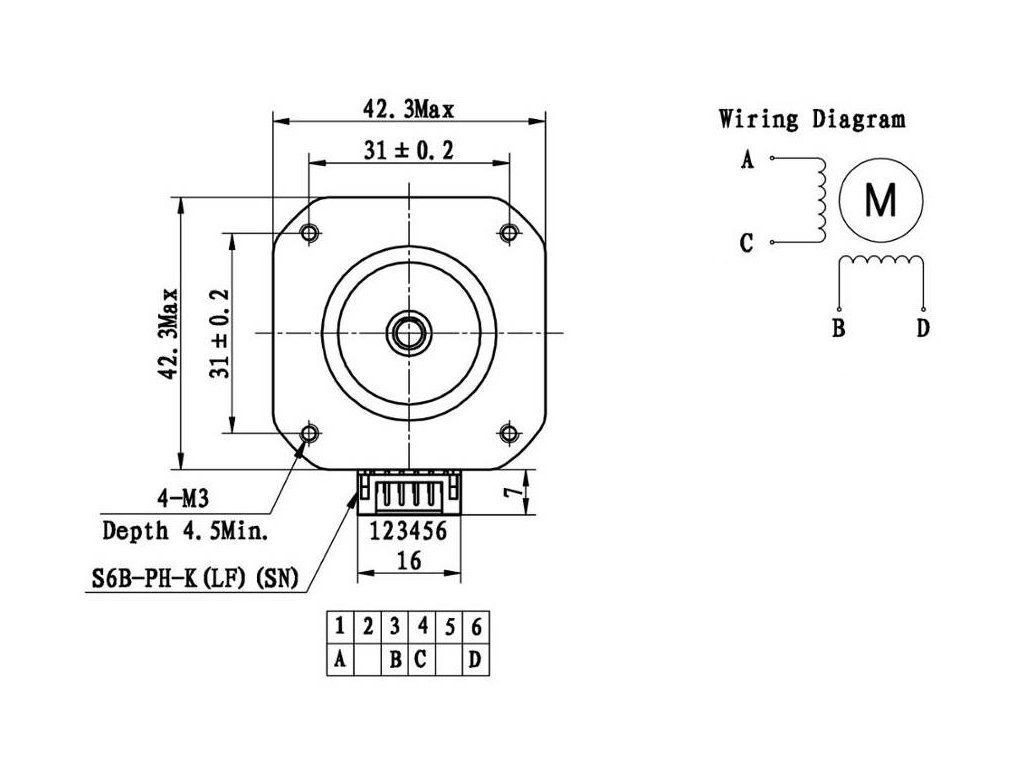

PN Avatar autora Zapojení 4vodičového kabelu 8.1.2021 14:24
Dobrý den, rád bych se zeptal, když jsem k tomuto motoru 17HS4401 0,4Nm dostal "přímý" kablík 1-3-4-6 --> 1-2-3-4, tak to si jej budu muset upravit na 1-4-3-6 --> 1-2-3-4, že jo. S původním přímým kabelem mi motor drnčí, ačkoliv do driveru žádný signál neposílám. U motoru 12 Ncm, ke kterému jsem dostal křížený kablík, funguje vše normálně. 4-dírkový konektor mám na driveru A4988, 6-dírkový konektor na motoru. Díky, Přemek
Odpovědět
TL Avatar autora 29.3.2024 09:18
Tak tenhle komentář mi v půl třetí ráno zachránil spánek! Opravdu je třeba prohodit střední vodiče u motoru a pak to funguje!
PN Avatar autora 16.1.2021 17:22
OK, Díky
MS Avatar autora 13.1.2021 07:50
Z neznámého důvodu dávají střední vývody cívek motoru prohozené. Musíte si prohodit dva střední vývody kablíku, jinak motor nejede.
