LaskaKit USB-C adaptér

Detailní popis produktu

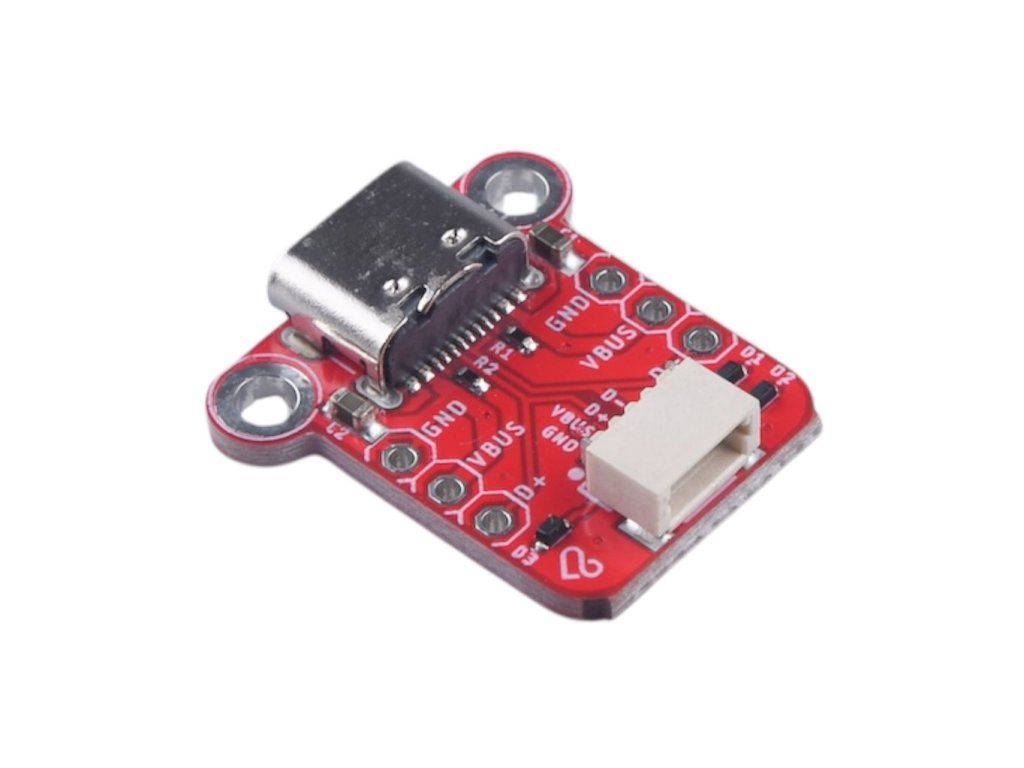

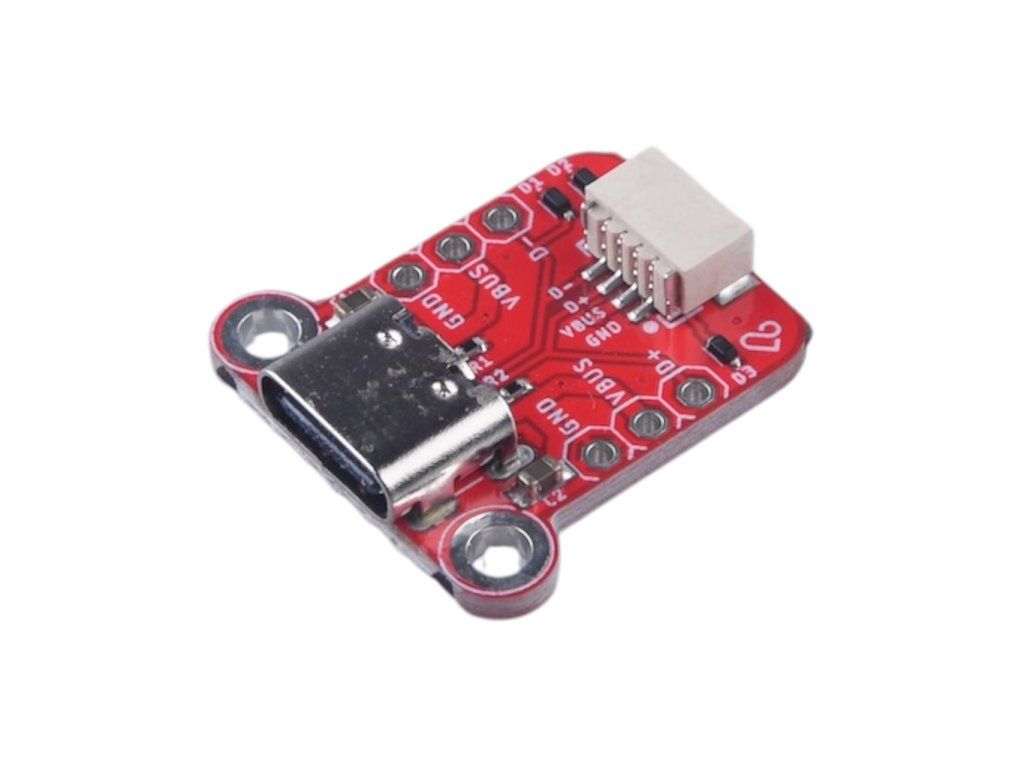

LaskaKit USB-C adaptér vyvede napájení a datové linky z konektoru USB-C na pájecí body s roztečí 2,54 mm a na 4pinový konektor μŠup (JST-SH). Hodí se pro připojení vlastní desky, mikrokontroléru nebo projektu na nepájivém poli k počítači či USB nabíječce – například jako náhrada poškozeného nebo zastaralého USB konektoru. Na pinech CC jsou pull-down rezistory 5,1 kΩ, takže se adaptér chová jako spotřebič (sink) a běžný USB-C zdroj mu dodá 5 V až 3 A. Napájení i datové linky chrání TVS diody.

Specifikace:

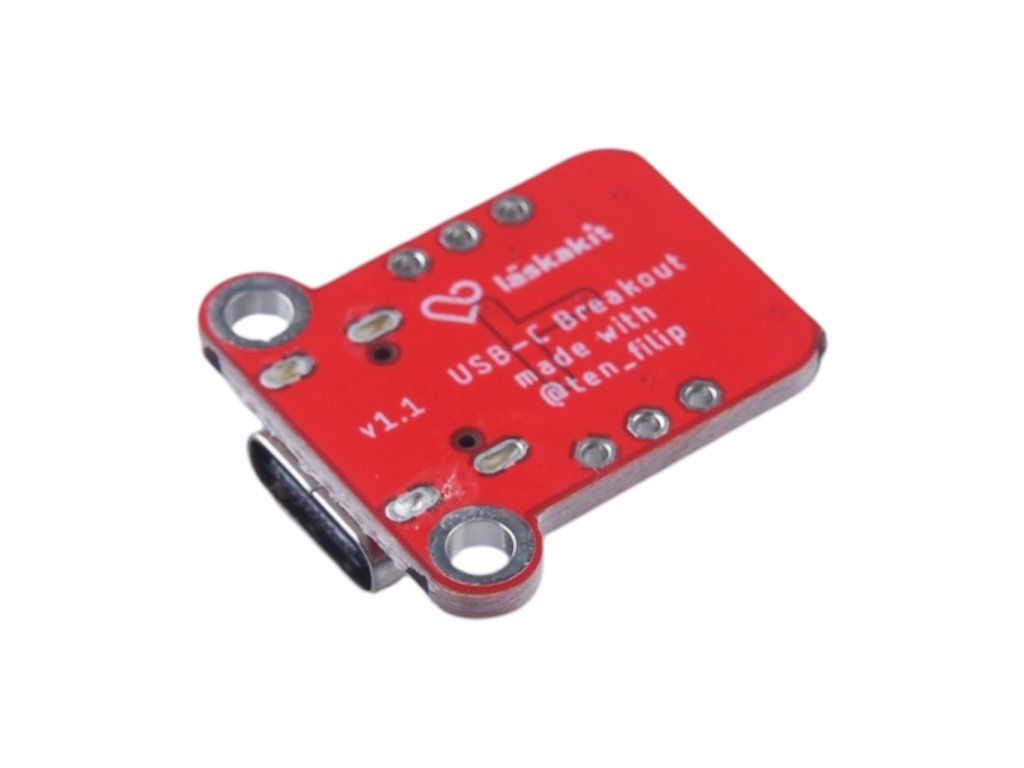

• Verze v prodeji: v1.1
• Konektor: USB-C (samice)
• Režim USB-C: sink (spotřebič), pull-down rezistory 5,1 kΩ na CC1 a CC2
• Napájení:
  • Výstupní napětí: 5 V (VBUS přímo ze zdroje)
  • Max. výkon: 15 W (5 V / 3 A) dle signalizace na CC
• Ochrana: TVS diody s průrazným napětím 5,6 V
• Vývody:

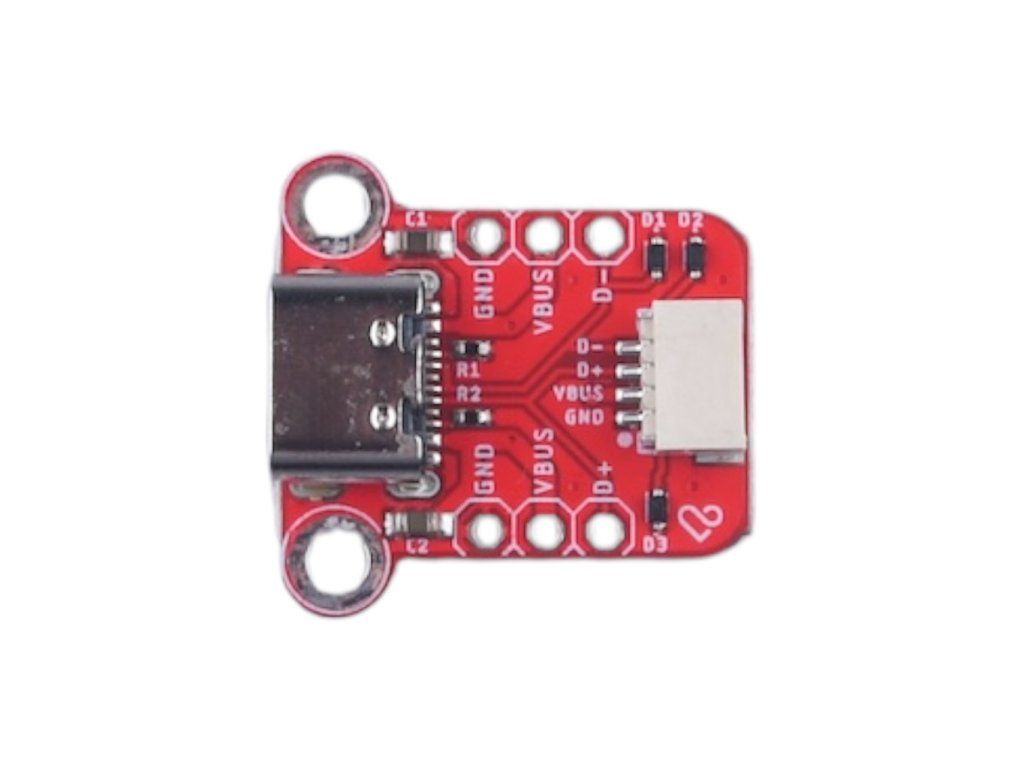

  • Pájecí body (rozteč 2,54 mm): 2× trojice GND, VBUS, D− a GND, VBUS, D+
  • Konektor μŠup (JST-SH 4pin, rozteč 1 mm): D−, D+, VBUS, GND
• Upevnění: 2 montážní otvory
• Rozměry:
  • Deska: 21 × 20 mm
  • Výška: 5 mm (včetně konektoru USB-C)
• Hodí se:
  • Dupont kolíková lišta 40Pin 2,54 mm
  • μŠup JST-SH 4-pin kabel – 10 cm
  • μŠup JST-SH 4-pin kabel – dupont samec
  • μŠup JST-SH 4-pin kabel – dupont samice
  • Nepájivé kontaktní pole 400 pinů

Důležité upozornění k zapojení:

• Konektor μŠup využívá stejné kabely JST-SH 4pin jako I2C moduly, ale místo I2C vede signály USB (D−, D+, VBUS, GND). Pro propojení tedy můžeš použít běžné μŠup kabely, jen adaptér nezapojuj do μŠup/I2C konektoru jiných modulů a desek – na jejich pin by se dostalo 5 V a hrozí poškození.
• Adaptér nepodporuje USB Power Delivery ani Quick Charge – i „chytrá“ nabíječka mu dodá vždy jen 5 V. Pro vyšší napětí použij LaskaKit USB-C PD CH224K přepínač napájecího napětí.
• Adaptér pracuje pouze v režimu sink (spotřebič). Nelze ho použít jako zdroj (source) pro napájení jiných USB-C zařízení.
• Jako náhradu USB konektoru (např. u Arduina) připoj VBUS, D+, D− a GND na odpovídající piny původního konektoru. Úprava softwaru není potřeba. Datové vodiče D+ a D− veď co nejkratší.
• Konektor JST-SH je dimenzován na cca 1 A. Pro vyšší odběr používej pájecí body.

Obsah balení:

• 1× LaskaKit USB-C adaptér

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
