LaskaKit CH9102 Programmer USB-C, microUSB, UART

Kód: LA161061
118 Kč 97,50 Kč bez DPH
Skladem (315 ks)
Můžeme doručit do:
21.7.2025

Univerzální programátor s USB-UART převodníkem CH9102 určený k nahrávání firmware (nejen) do vývojových stavebnic LaskaKit.



Detailní informace

Doprava zdarma
Doprava zdarma
od 1 000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 1 000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Univerzální programátor s USB-UART převodníkem CH9102 určený k nahrávání firmware (nejen) do vývojových stavebnic LaskaKit.

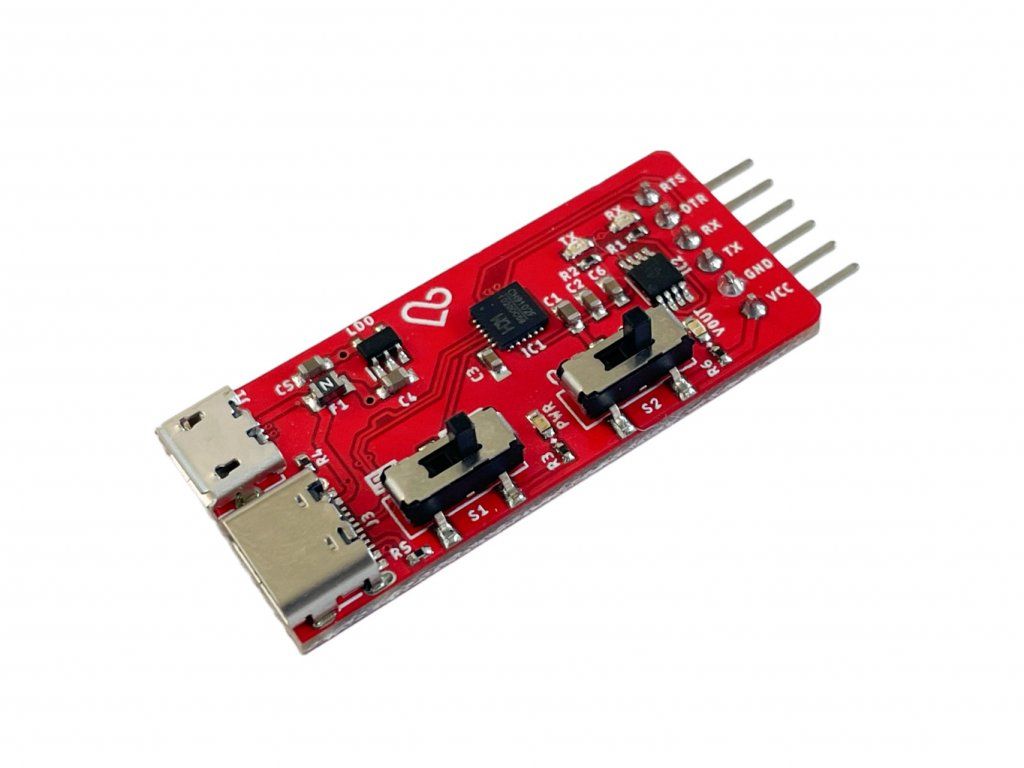

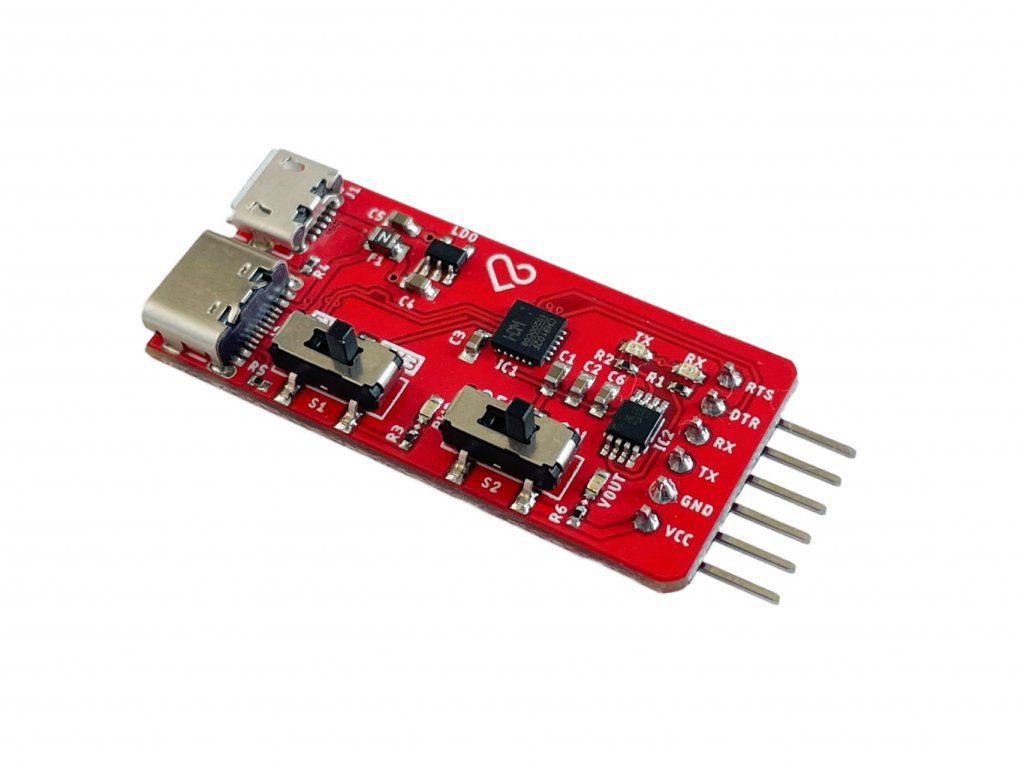

Hledáš jednoduchý a levný programátor - USB-UART převodník - který můžete použít s vaší či naší deskou s ESP nebo Atmelem, pak bys neměl přehlédnout právě tento. Programátor je založen na známém a odzkoušeném čipu CH9102. Na desce je také přepínač, kterým volíš jak napětí na pinu VCC, tak logickou úroveň sběrnice. Přepínač můžete přepnout buď na 5V či 3.3V. S naším programátorem se také vyhneš neustálemu problému s hledáním vhodného kabelu. Buď použiješ kabel s microUSB konektorem nebo USB-C - prostě to, co máš po ruce.

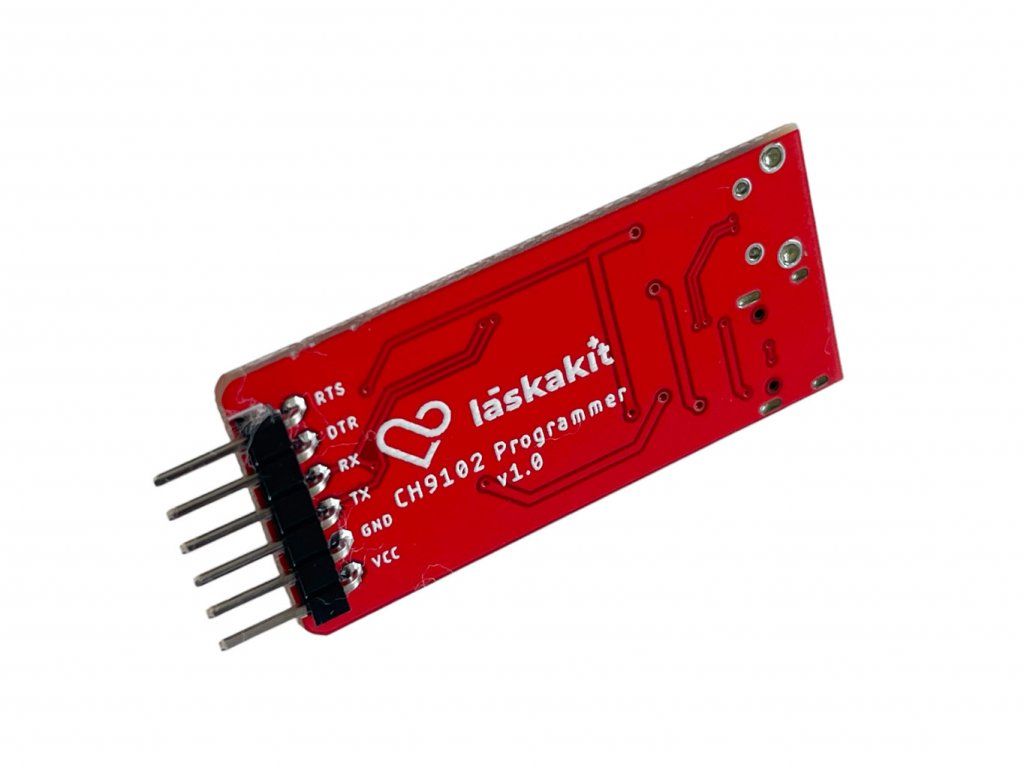

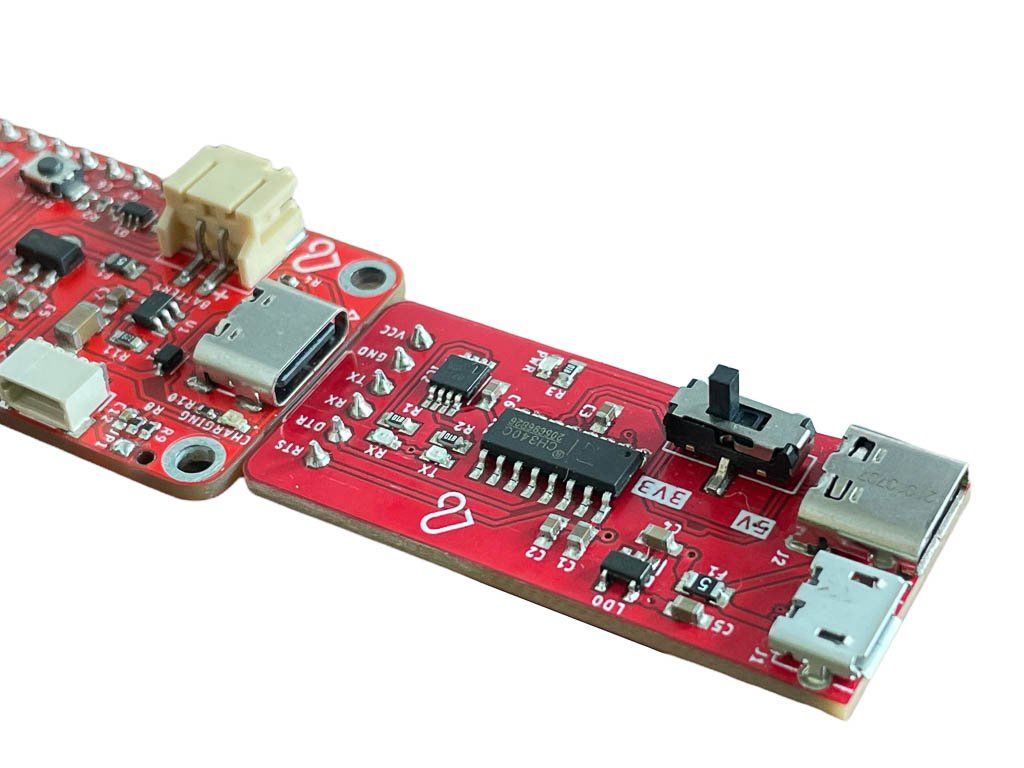

CH9102 programátor je pinout stejný jako mají naše vývojové desky programovatelné v Arduino IDE. Můžeš jej ale použít i samostatně s svou deskou či deskou jiného prodejce. Programátor má tři indikační LED - první signalizuje připojené napájení, druhá komunikaci na RX a třetí komunikaci na TX lince UART sběrnice. Maximální výstupní proud je 500mA, což je dostatečný proud pro napájení nejrůznějších desek od Arduino až po desky s ESP32 či ESP8266.

Kromě UART sběrnice a napájení jsou na konektoru k dispozici i piny DTR a RTS, ty se běžně používají pro přepnutí Wi-Fi a Bluetooth modulů ESP32 a ESP8266 do bootloader módu.

Specifikace:

  • Pracovní napětí: 5VDC (USB)
  • Řadič: CH9102
  • Konektor: 6pin (2.54mm)
  • Rozměry: 42.5x20mm
  • Váha: 5g

Součásti dodávky:

  • 1ks LaskaKit CH9102 Programmer USB-C, microUSB, UART

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Převodníky a Programátory
Záruka: 2 roky
Hmotnost: 0.005 kg
5
7x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
Avatar autora | 7.3.2025
Naprosto spokojen a mohu doporučit dále! Děkuji i v budoucnu budu u vás nakupovat. Jsem s pozdravem.
5
AH Avatar autora | 5.2.2025
Produkt funguje, vývojová deska naprogramována. Děkuji.
5
P Avatar autora | 17.10.2024
Na Win-7 se musely ovladače vybrat ručně ze seznamu. Plug & play se nekoná. Zelené LED svítí jak prase ...
5
PB Avatar autora | 25.8.2024
Vše v naprostém pořádku. Asi jsem si našel nový koníček :)
5
PB Avatar autora | 7.5.2024
Produkt funguje, vývojová deska naprogramována.
5
KM Avatar autora | 24.3.2024
funguje :)
5
LS Avatar autora | 19.10.2022
fungje jak ma
Nevyplňujte toto pole:
TD Avatar autora Linux driver v jadre 9.4.2025 21:43
Kdyby si nekdo kompiloval vlastni linuxove jadro jako ja a hledal tam ovladac pro tento programator (resp. seriovy prevodnik), tak vezte, ze to je USB_ACM (nachazi se v Device Drivers -> USB Support -> USB Modem (CDC ACM) support).
Odpovědět
P Avatar autora Programování LilyGO TTGO T-Beam LoRa32 GPS NEO-6M 433MHz WiFi Modul 4.4.2024 07:44
Dobrý den, šlo by tímto programátorem naprogramovat tuto desku? https://www.laskakit.cz/lilygo-ttgo-t-beam-lora32-gps-neo-6m-433mhz-wifi-modul/ Jde o to, že na této desce mi pravděpodobně odešel právě ten čip CH9102 nebo je problém v usb mikro konektoru, nicméně windows mi ve správci zařízení při připojení desky hlásí: "neznámé USB zařízení". Předtím vždy spolehlivě vytvořil COM port USB - serial CH9102. Do výměny čipu na desce se mi moc nechce :-) Nemáte někdo prosím s tímto zkušenost? Děkuji za jakoukoliv informaci.
Odpovědět
PB Avatar autora Přepnutí do download módu 7.5.2024 11:14
Tak deska naprogramována. Programátor připojen na TX, RX porty, desku jsem napájel z programátoru 5V, pak bylo nutné modul přepnout do download módu: vstup GPIO0 spojit s GND a současně krátce stisknout tlačítko RST. Je dobré si to vyzkoušet například v Putty, vše se v něm hezky vypisuje.
MF Avatar autora Programování LilyGO TTGO T-Beam LoRa32 GPS NEO-6M 433MHz WiFi Modul 5.4.2024 14:15
Dobrý den, tímto programátorem desku LilyGo naprogramovat lze. Jen bude nutné do boot režimu desku před programováním přepínat tlačítky.
J Avatar autora CH9102 a CP2102 rozdíl? 4.1.2024 13:12
Dobrý den, mohl byste mi prosím vysvětlit rozdíl mezi programátory CH9102 a CP2102? Rozumím, že obsahují odlišné čipy, ale z hlediska aplikace se zdá, že mohou být použity pro stejné účely. Mám zájem je využít k programování jednoho z modulů na vývojové desce od LaskaKit obsahujícího ESP-C3.
Odpovědět
H Avatar autora 2.11.2022 09:34
Jak je obtizne prepajet to na podporu 3V3 - 1V8 ?
Odpovědět
MF Avatar autora 2.11.2022 14:16
Dobrý den, to bohužel jednoduše nepůjde, musí se přidat stabilizátor na 1,8V a součástky kolem, také je pak nutné změnit zapojení přepínání 3,3V/1,8V.
