LaskaKit DS3231 orig. RTC Hodiny reálného času
Kód: LA161073
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu
K LaskaKit deskám už můžeš lehce připojit nejrůznější čidla nebo OLED displej, možná ti ale chybí možnost připojení RTC modulu. Tedy chyběl.

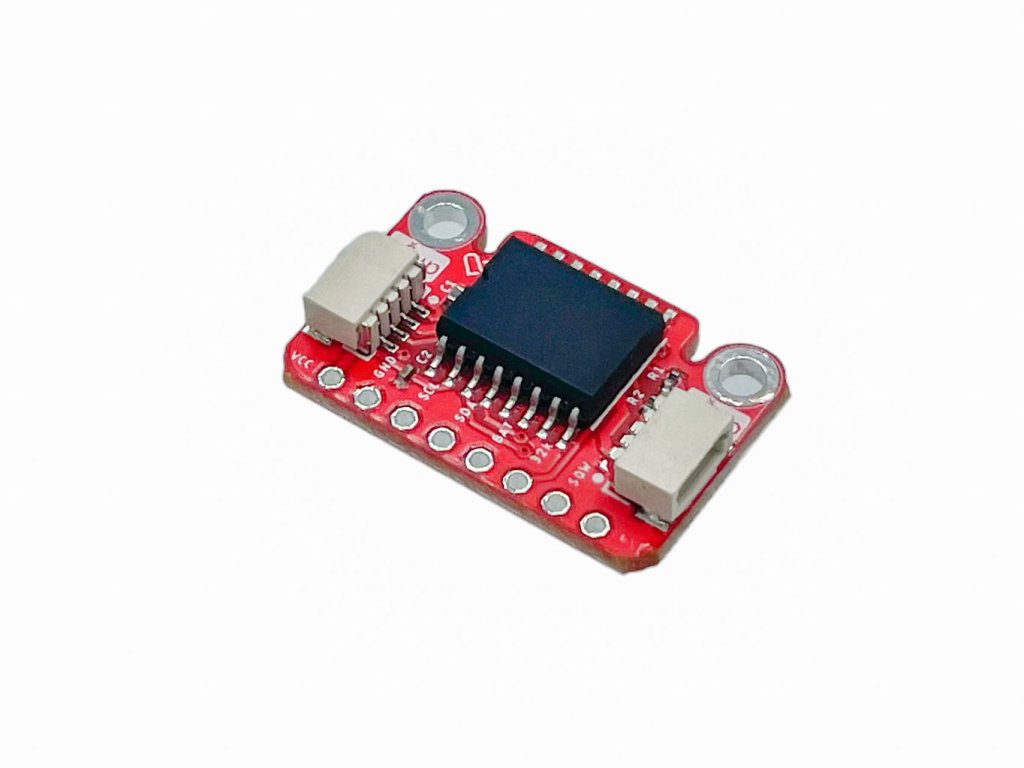

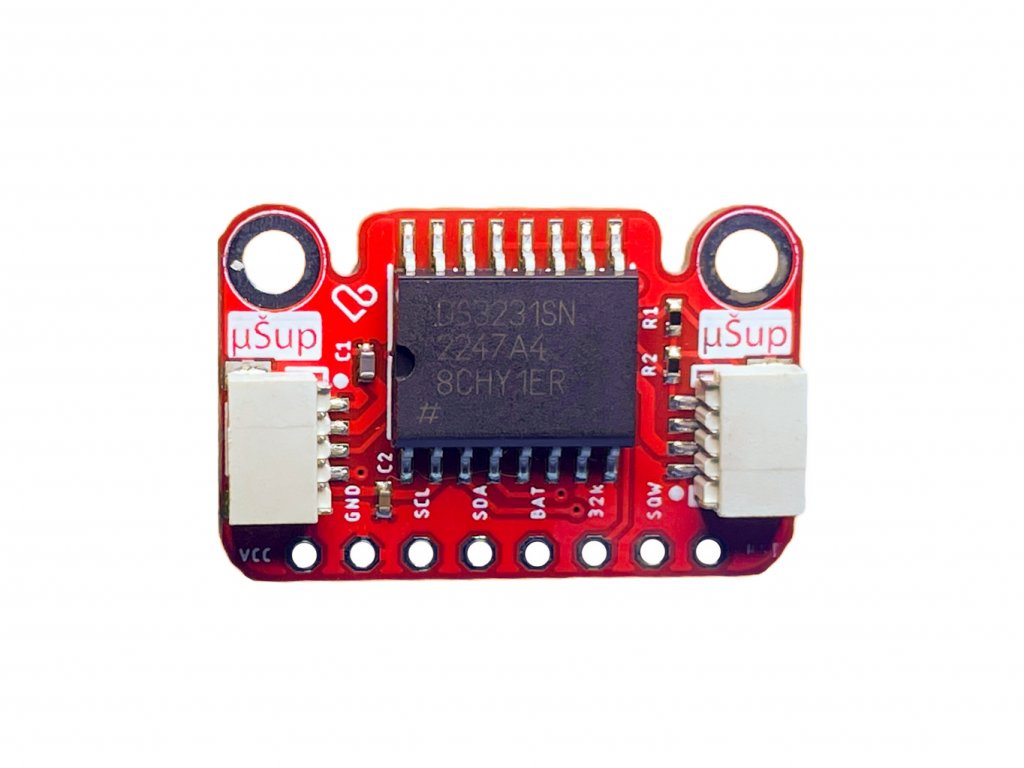

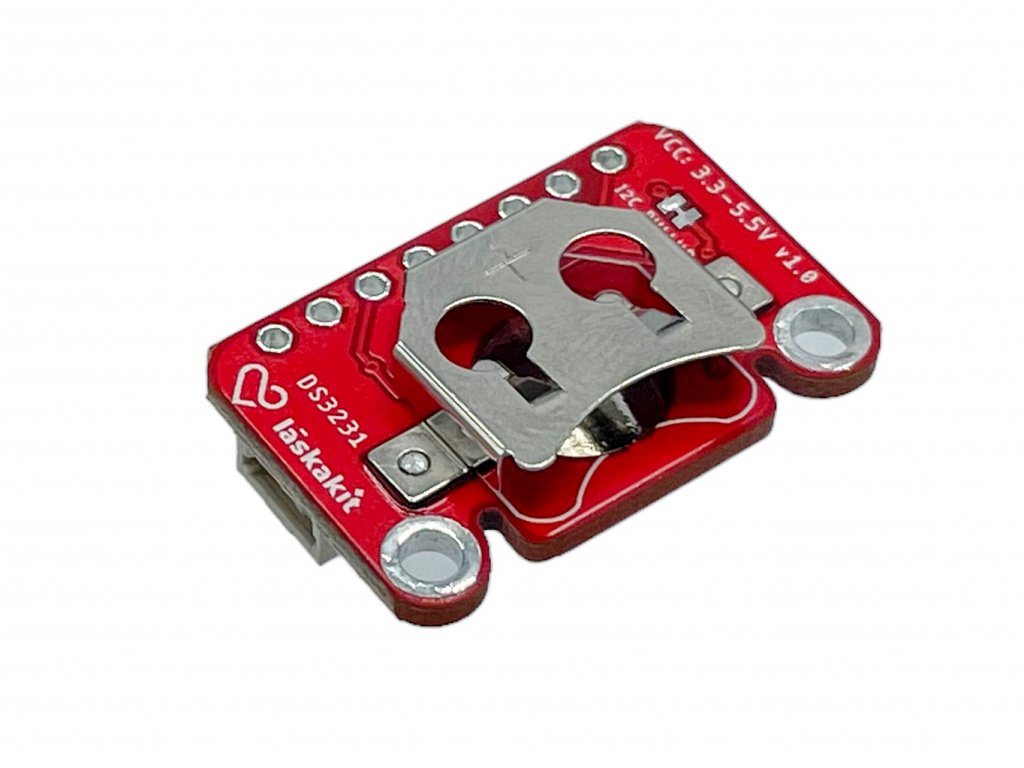

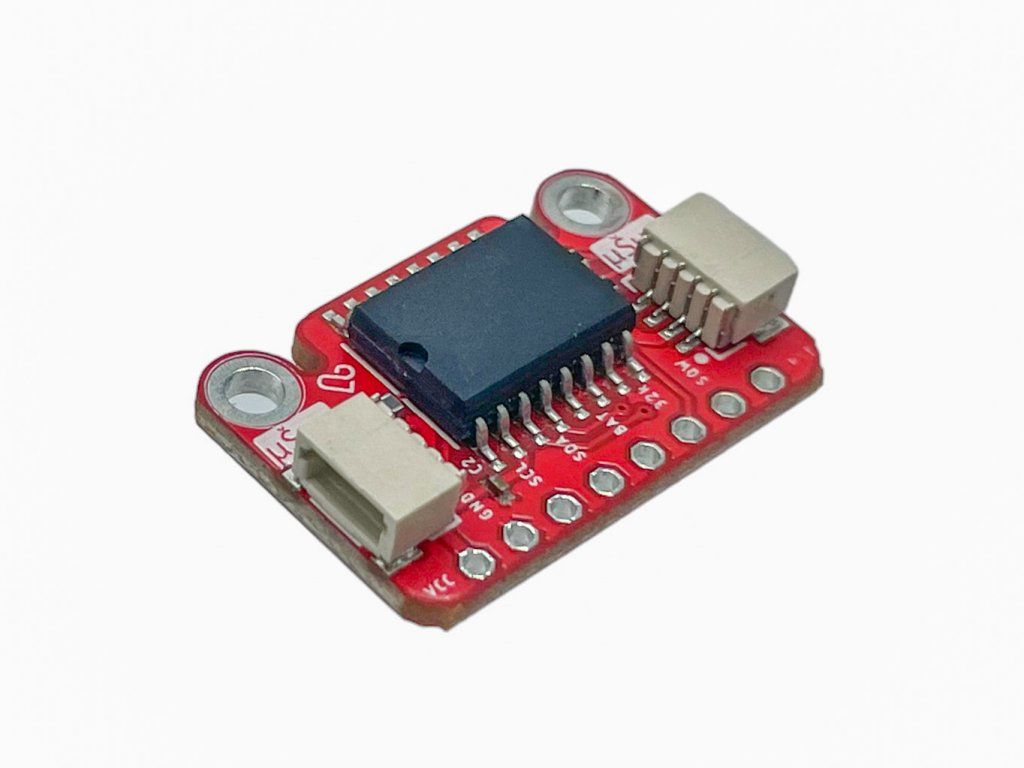

Na miniaturní desce s orginálním čipem DS3231 najdeš samotný čip reálného času, dva uŠup konektor s připojením na I2C sběrnici a také hřebínek s I2C sběrnicí, napájením výstup signálu z RTC a záložním napájením. Na desce je umístěn konektor pro baterii CR1225, ta právě slouží jako záložní napájení.
Specifikace:
- Čip: Originál Maxim Integrated DS3231
- Napájecí napětí: 3.3V
- I2C rozhraní 400 KHZ
- vysoká přesnost 32.768 KHz a interní korekce běhu čipu dle teploty
- CR1225 3.0V baterie (není součástí)
- Modul baterii nenabíjí
- Velikost: 25.6x16.5x8mm
Součástí dodávky:
- 1ks LaskaKit DS3231 orig. RTC Hodiny reálného času
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- Součástí není baterie CR1225
Doplňkové parametry
| Kategorie: | Moduly pro paměťové karty a RTC |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.004 kg |
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
M
Miroslav M.
Miroslav M.
Zatím se rozbíhá o cca 1s za cca 4 dny, což by mělo odpovídat +-2ppm originálu. Ze začátku překvapily mnohem větší drifty už za pár hodin, naštěstí to byly hodiny v laptopu + windows moc nespěchá po zmáčknutí tlačítka "synchronizovat" a posune čas až za nějakou tu minutu pro maximální zmatení nepřítele.
Určitě je dobré doporučení přidat cín na pcb plošku. Asi by se hůře hledala chyba nebýt předchozího hodnocení.
uŠup funguje v pohodě, koupil jsem si 20cm kablík a rozpůlil na dvě redukce na dupont.
4
P
ppet36
ppet36
Reálně se jedná o dobrý modul, který by ovšem zasloužil lepší zpracování. První problém je v tom, že ani na jednom uŠup konektoru jsem se neproměřil na odpovídající piny na DS3231 a přes uŠup konektor jsem to vůbec nerozchodil. Po přepojení na kolíkovou lištu vše funguje.
Další problém je v použitém držáku na záložní baterii, kde negativní pól je ploška na PCB a vzhledem k nalakování desky to s bateríí nemá kontakt. Zde pomůže pocínování plošky na PCB.
Výpis diskuzí
PK
Pájecí plošky a další neduhy
Petr Krainer
Pájecí plošky a další neduhy
Petr Krainer
Má doma desku která je kompletně přelakována červeně i na místech kde nemá nic být a má tam být pokovení, lak jsem odstranil a zjistil jsem že tam není žádné pokovení - super. Proč montážní otvory nemají velikost M3 pro distanční sloupky. Dále je na desce nedostatečně provedené propojení obou vrstev GND. Proč u konektoru uŠup není u jeho uchycení větší místo pokovení. Ploška pro přerušení je tedy malá a pro její přerušení jsem musel požít lupu, abych nezničil něco jiného. Proč máte na dupout použity tyhle malé kulaté otvory, na svých projektech používám čtvercové s větší plochou pro pájení, kdyby na desce nebylo místo tak bych to pochopil, ale tady místo je.
