LaskaKit e-Paper Touch adaptér

Detailní popis produktu

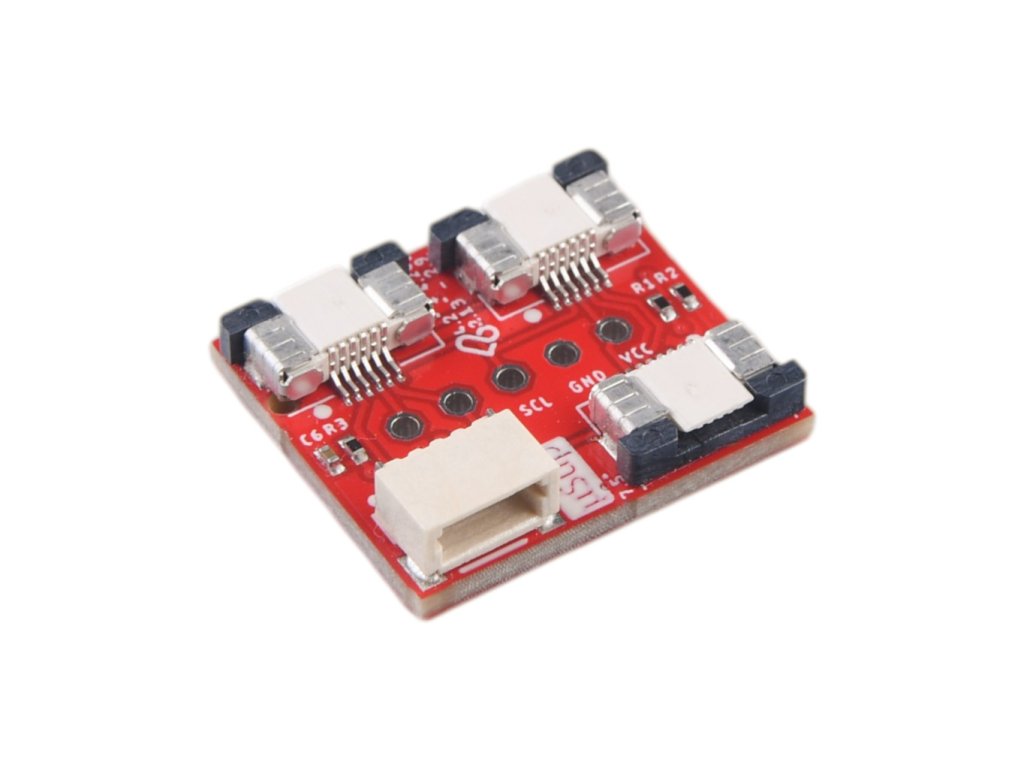

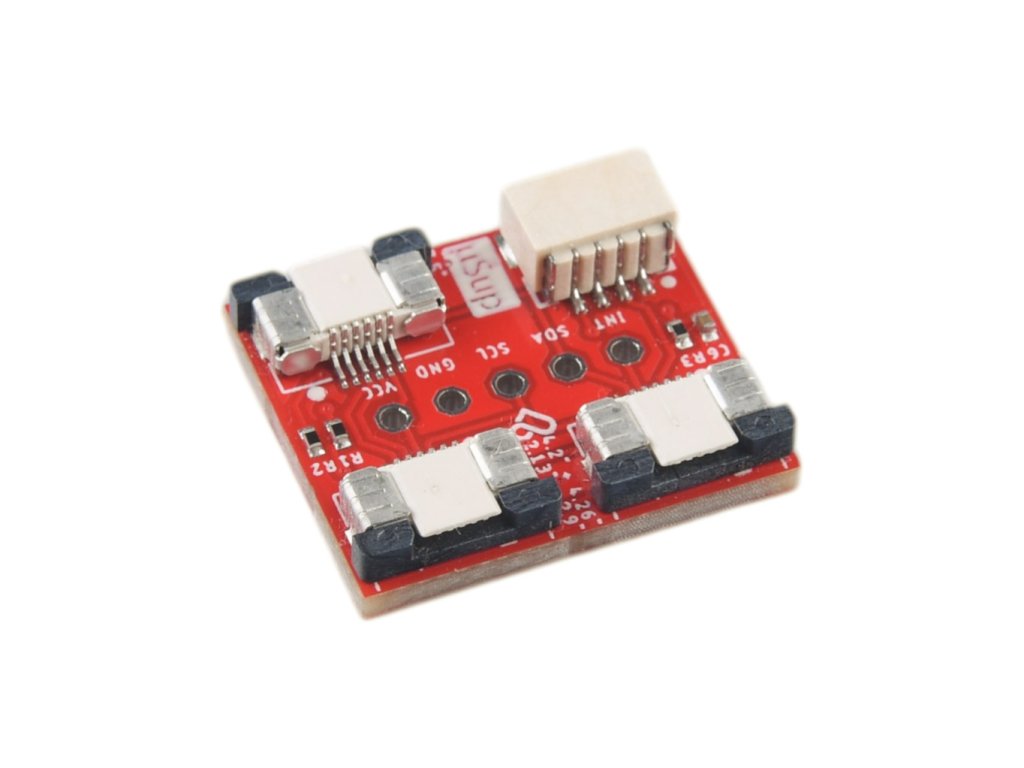

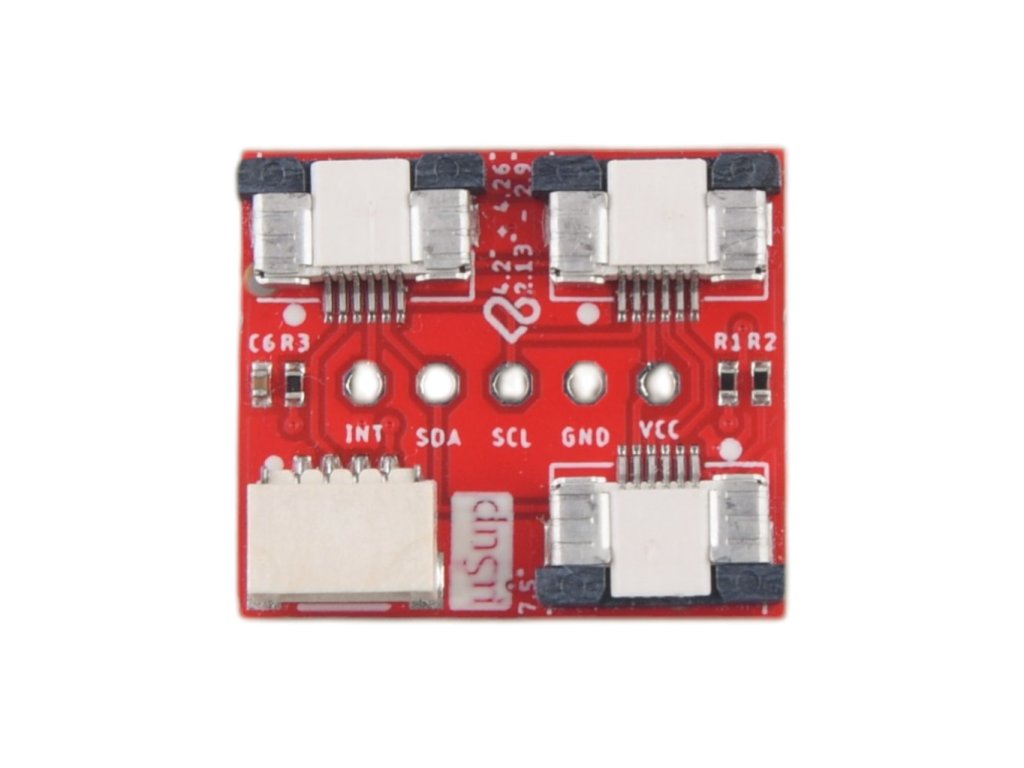

LaskaKit e-Paper Touch adaptér je praktická propojovací deska určená pro připojení e-paper displejů s dotykovou vrstvou k vývojovým deskám nebo vlastním projektům. Adaptér usnadňuje připojení dotykového panelu přes sběrnici I²C a zároveň poskytuje mechanicky i elektricky kompatibilní konektory pro různé typy e-paper displejů GoodDisplay. Díky integrovaným pull-up rezistorům a filtračním součástkám umožňuje rychlé a spolehlivé zapojení bez nutnosti složitého návrhu vlastního adaptéru.

Specifikace:

• Typ produktu: adaptér pro e-paper displej s dotykovou vrstvou
• Komunikační rozhraní: I²C
• Další signály: INT

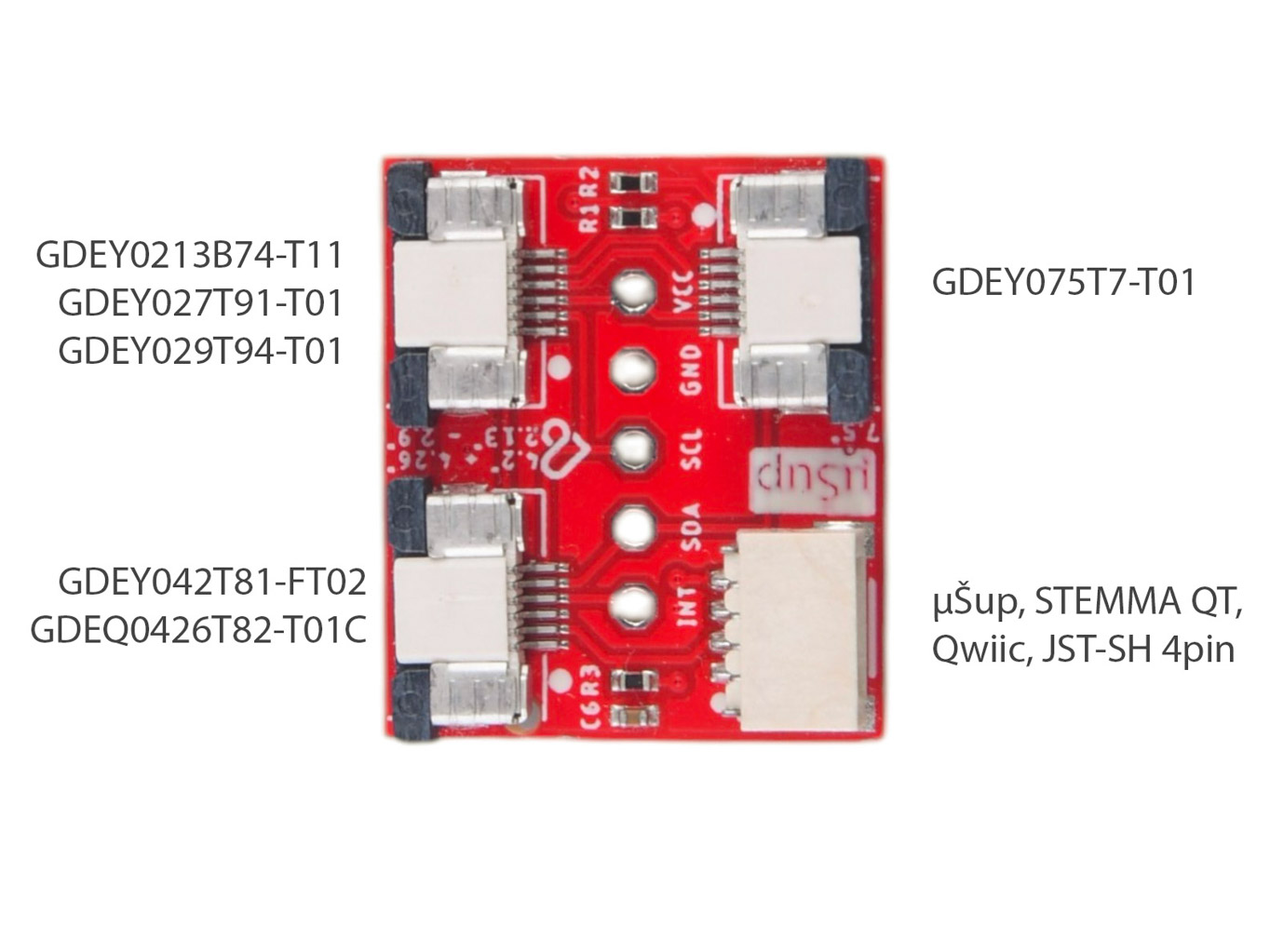

• Konektor pro MCU: μŠup, STEMMA QT, Qwiic, JST-SH 4pin
• Konektory pro displej: FPC konektory AFC07-S06ECA-00

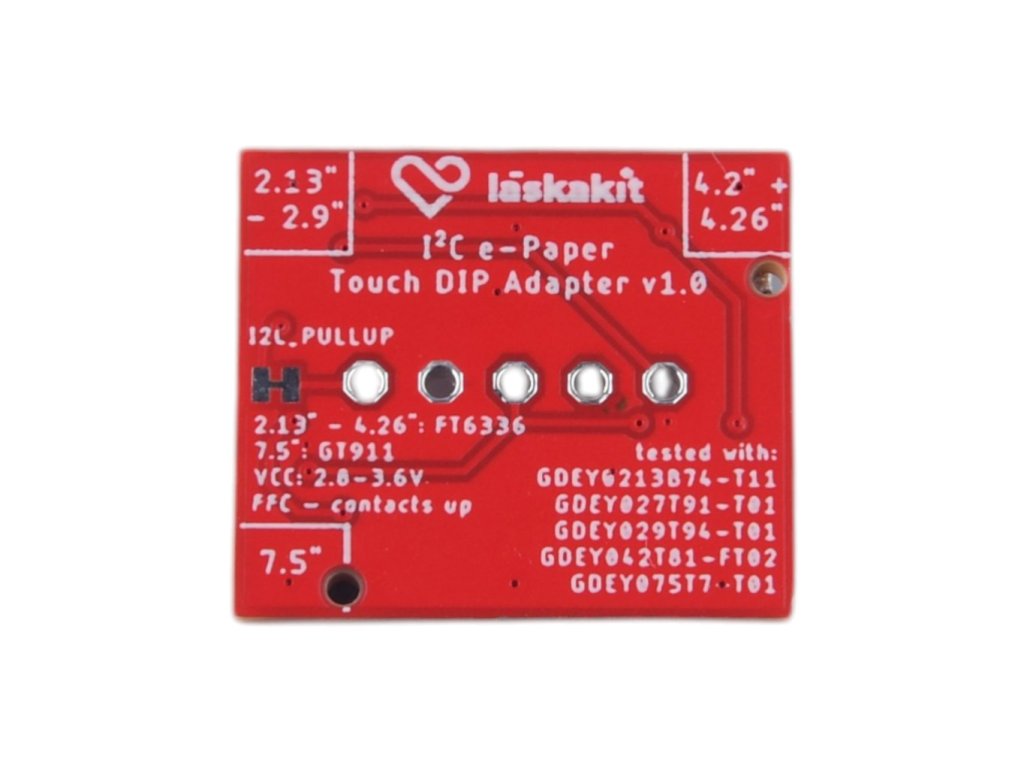

• Integrované rezistory: pull-up rezistory 4.7 kΩ pro I²C
• Kompatibilní displeje:
  • GDEY0213B74-T11,
  • GDEY027T91-T01,
  • GDEY029T94-T01,
  • GDEY042T81-FT02,
  • GDEQ0426T82-T01C,
  • GDEY075T7-T01
• Určení: propojení dotykové vrstvy e-paper displeje s mikrokontrolerem

Obsah balení:

• 1× LaskaKit e-Paper Touch adaptér

Poznámka:

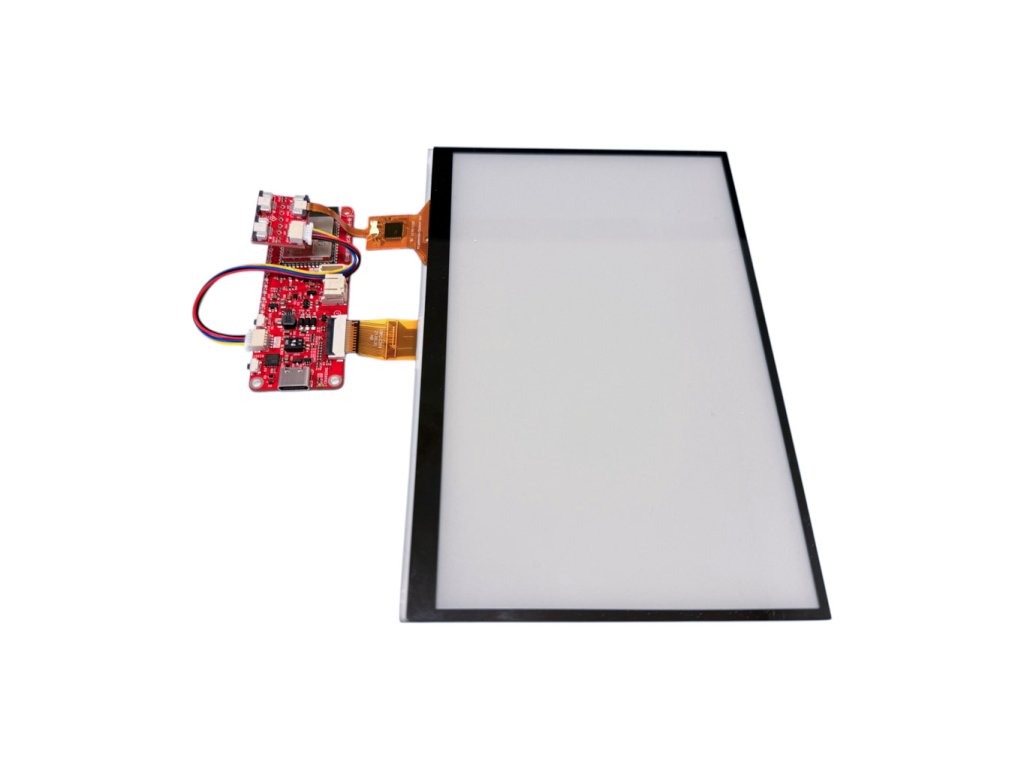

• Displej, deska ESPink a propojovací kablík nejsou součastí balení
• Výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie jsou ilustrační a mohou se mírně lišit od skutečného vzhledu výrobku, aniž by to měnilo jeho vlastnosti.
