LaskaKit ESP32-DEVKit Neon Shield
Kód: LA110032
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

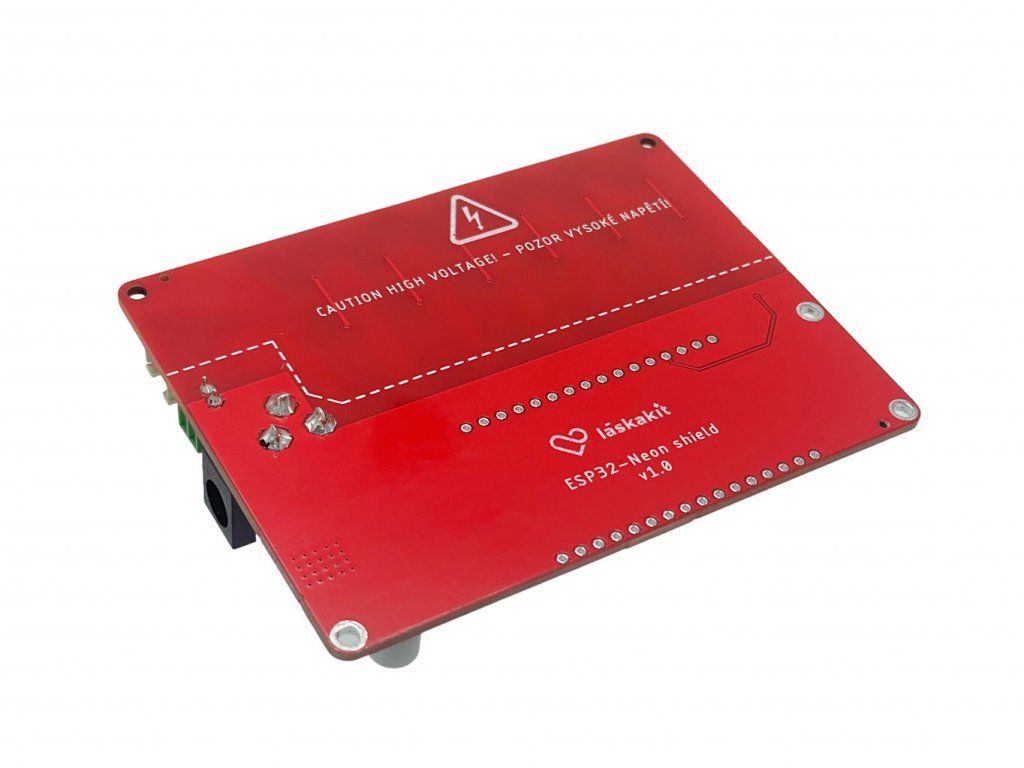

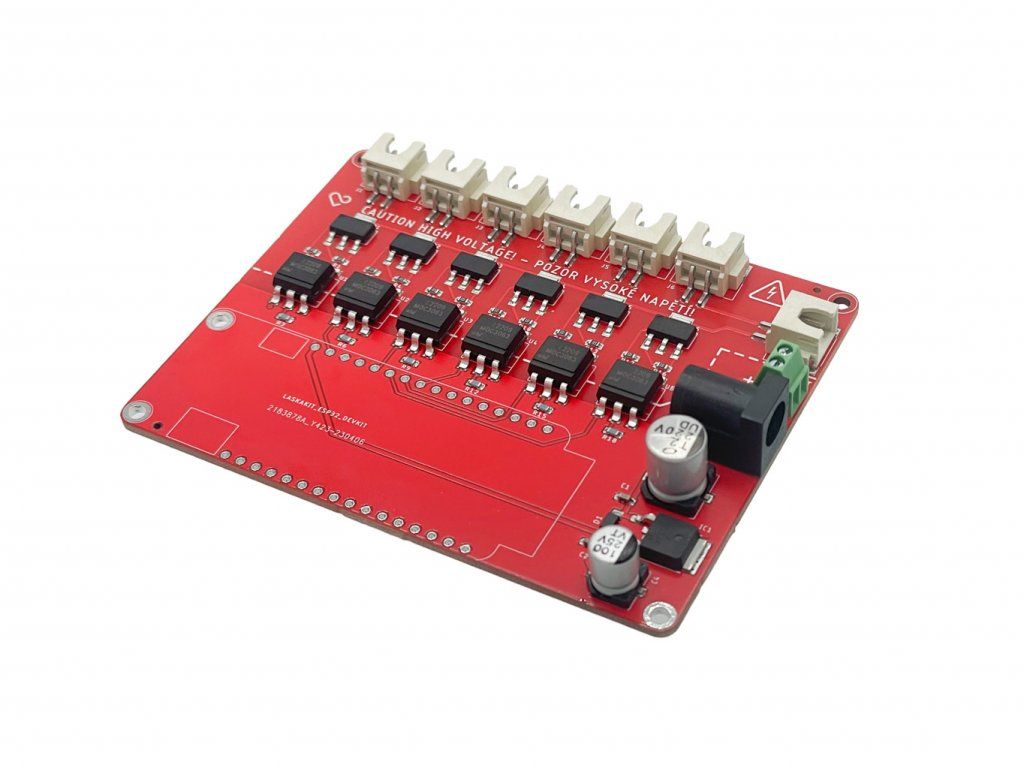

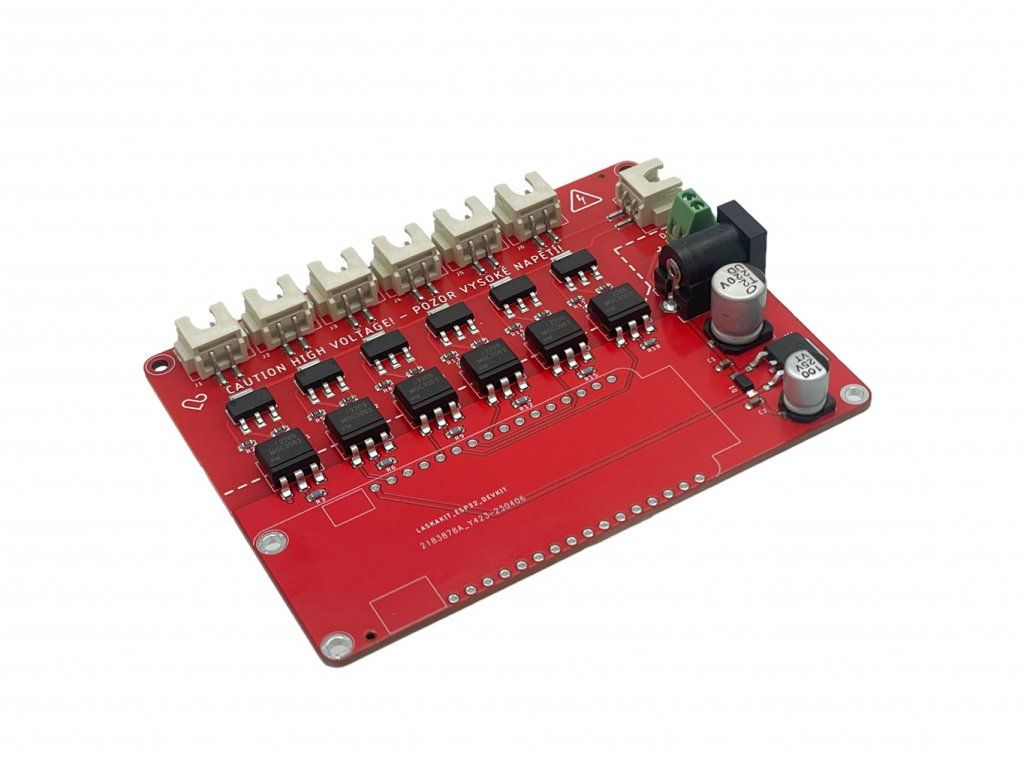

Rozšiřující deska (shield) pro ESP32-DEVKit, díky této rozšiřující desce můžeš jednoduše ovládat až šest kanálů na kterých máš připojené neonové trubice. Můžeš použit jakoukoliv barevnou kombinaci, všechny jsou totiž napájené z AC vstupu - toto napětí může být od 50 do 110 V.

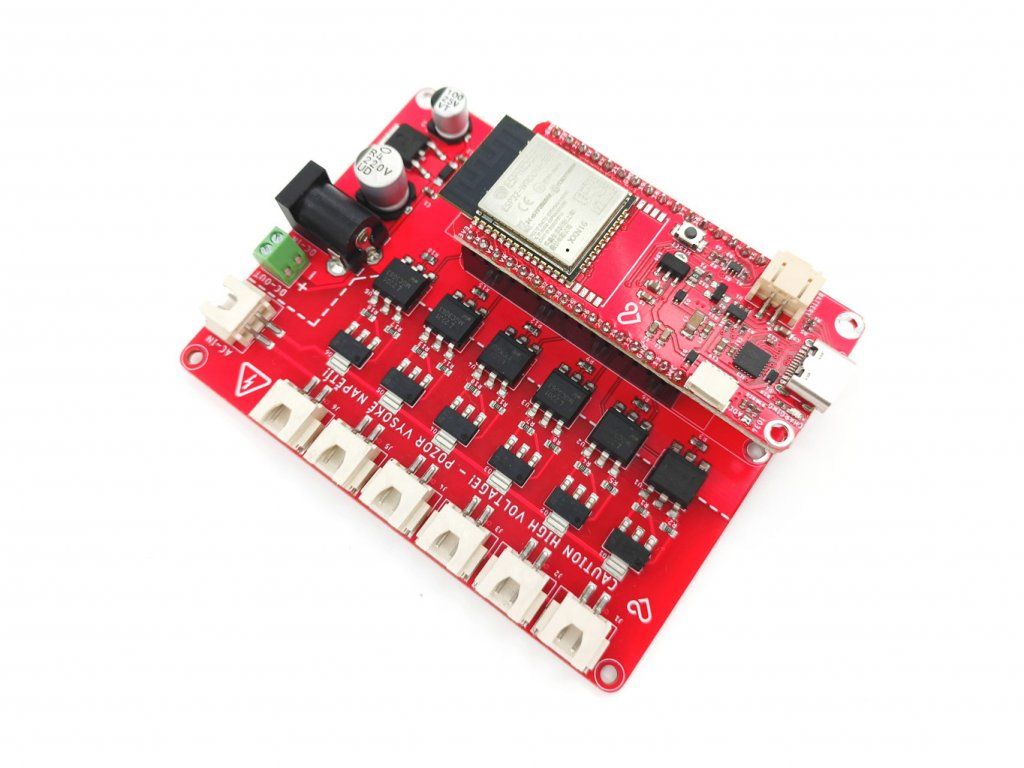

ESP Neon Shield může napájet i samotnou řídící desku LaskaKit ESP32-DEVKit skrze DC souosý konektor.
EL drát je tvořen z několika vrstev, do kterých je přiváděno elektrické napětí. Mezi těmito vrstvami je fosfor, díky němuž dosáhneš požadovaného světelného efektu.
Co budeš ještě potřebovat:
- 1ks ESP32-DEVKit
- 1-6ks Flexibilní neonová trubice 5m obyčejná neb plochá
- 2ks Dutinková lišta 2,54 mm jednořadá přímá, počet pinu 16P
- 1ks Zdroj 12V/110V pro ohebné neonové trubice + kousek dvoulinky pro napájení
- 1ks Síťový napájecí adaptér 12V/1A 5,5/2,1mm
- 1-6ks JST-XH-2 to JST SM 2-pin male kabel, 15 cm
- 1ks JST-XH-2 to JST SM 2-pin female kabel, 15 cm
Specifikace:
- Vstupní napětí: 7-20V
- Vstupní napětí pro neonové dráty: 50-110V
- Konektory pro neon JST-XH-2
- Připojené kanály:
- CH1 - GPIO12
- CH2 - GPIO13
- CH3 - GPIO14
- CH4 - GPIO25
- CH5 - GPIO26
- CH6 - GPIO27
- Velikost: 86.5x66x15mm
Součástí dodávky:
- 1ks LaskaKit ESP32-DEVKit Neon Shield
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- ESP32-DEVKit není součásti balení.
Doplňkové parametry
| Kategorie: | ESP a WeMos shield moduly |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.03 kg |
| Funkce štítu: | Světlo |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
5
VW
Vlastimil Wagner
Vlastimil Wagner
To vypadá dobře. Asi 4 roky používám vlastní jiné řešení vánočního osvětlení vchodového přístřešku, kde pomocí arduina ovládám shodou okolností 6 malých zdrojů pro generování napětí pro 5m neonové dráty. Každý drát má jinou barvu a primitivní prográmek prostě vygeneruje náhodné číslo 0-5 a podle toho přehodí stav zanuto/vypnuto na daném zdroji plus následuje náhodná pauza 1-5 sekund. Ve finále to hází různé kombinace zapnutých a vypnutých barev a vypadá to celkem efektně. Tady se jeden zdroj přepíná na více výstupů, což je asi lepší, ale tehdy nic takového hotového nebylo a nechtěl jsem vyrábět nic sofistikovaného pro vyšší napětí, tak jsem na výstupy arduina přípojil nějaký ULN tranzistorový pole a tím připojuju a odpojuju napájení těm malým zdrojům a každý drát má tedy vlastní zdroj. Ve výsledku to samé a zjevně skoro za stejnou cenu, jen to zabere víc místa. Dneska bych koupil toto.
D
Neonové trubice
Dan
Neonové trubice
Dan
Dobrý den, kolik mohu napojit trubic a o jaké delce na jeden výstup ? Dále když pokrátím neonovou trubici jsou nějaké spojky, přípojné kabely ?
Odpovědět
Odpovědět
KL
Neonové trubice
Konstantin Láska
Neonové trubice
Konstantin Láska
Zdravím,
ohledně trubic máme vice info v návodu https://github.com/LaskaKit/Neon_Kit/blob/main/LaskaKit%20EL%20Neon%20Kit.pdf
Počet není nějak omezeny, celková délka je omezená použitým zdrojem pro trubice.
MM
skladem
Michal Mikulík
skladem
Michal Mikulík
zdravím jen takový dotaz kdy bude tento mudul na skladě? děkuji
Odpovědět
Odpovědět
MF
skladem
Martin Frajdl
skladem
Martin Frajdl
Dobrý den, dotazy na naskladnění, prosíme, zasílejte přímo na náš mail, nebudou zbytečně znepřehledňovat diskuzi, která je určená pro technické dotazy a postřehy k danému výrobku.
L
potřebné množství kabelů je zaměněno
Lukáš
potřebné množství kabelů je zaměněno
Lukáš
1ks JST-XH-2 to JST SM 2-pin male kabel, 15 cm
1-6ks JST-XH-2 to JST SM 2-pin female kabel, 15 cm
Bohužel jsem Vám důvěřoval a objednal špatně :D
Odpovědět
Odpovědět
MF
potřebné množství kabelů je zaměněno
Martin Frajdl
potřebné množství kabelů je zaměněno
Martin Frajdl
Dobrý den, děkujeme za upozornění, opravil jsem. Chybějící kabely vyřešíme v rámci reklamace.
MM
RPi zero 2 W
Miroslav Migal
RPi zero 2 W
Miroslav Migal
Dobrý den, je možné napájet z 5V výstupu i RPi zero? Předpokládám připojení 12V/4A zdroje...
Odpovědět
Odpovědět
MF
RPi zero 2 W
Martin Frajdl
RPi zero 2 W
Martin Frajdl
Dobrý den, to možné není. Proudové zatížení 5V stabilizátoru je max. 1A a RPi Zero vyžaduje cca 2,5A.
