LaskaKit ESPink-Frame-7.x e-Paper Board

Detailní popis produktu

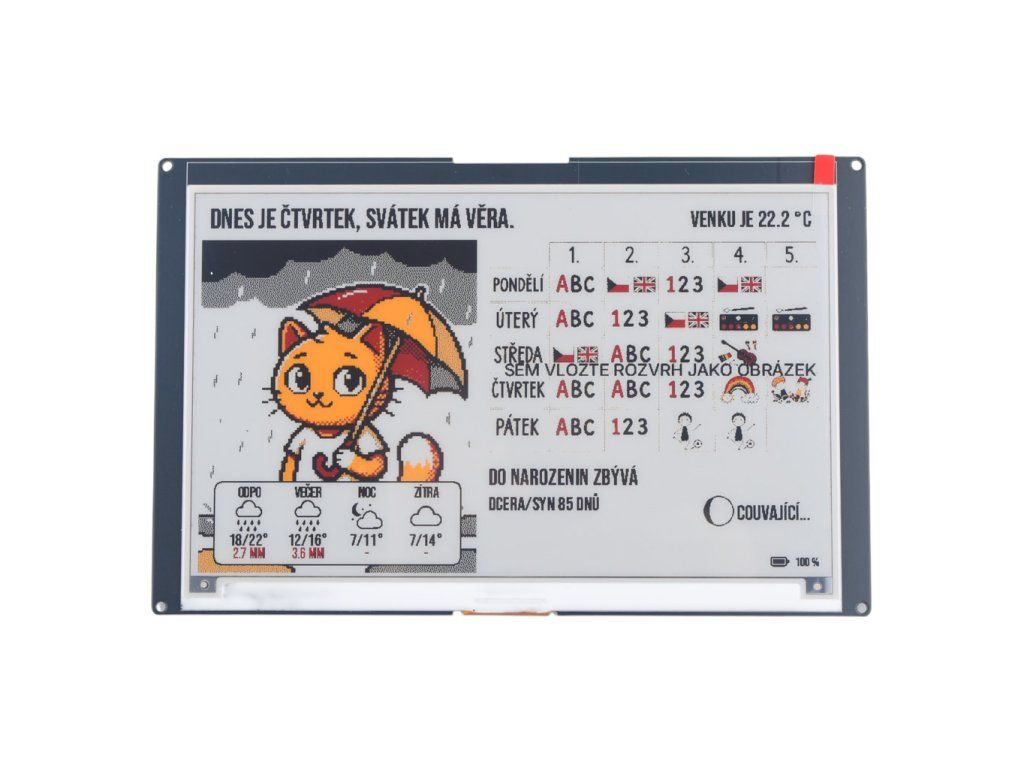

LaskaKit ESPink-Frame-7.x je vývojová deska s ESP32-S3 a velkým ePaper displejem s rozlišením 800 × 480 px, určená pro úsporné bateriové fotorámečky, kalendáře a dashboardy. Displej si vybereš v černobílé 7,5", čtyřbarevné 7,5" nebo šestibarevné 7,3" Spectra 6 variantě. Displej, čidla, μŠup konektory i microSD karta jsou napájené ze samostatného stabilizátoru, který před hlubokým spánkem vypneš jediným GPIO. Programuje se přes USB-C, ze kterého se zároveň nabíjí připojený Li-Pol akumulátor. Deska podporuje projekt Živý Obraz, díky kterému můžeš bez psaní kódu zobrazovat fotografie, kalendář (Google, Outlook, Apple), předpověď počasí nebo data z meteostanice či chytré domácnosti.

Některé hlavní vlastnosti a výhody ESPink-Frame-7.x:

• Velký ePaper: 800 × 480 px, od rychlého černobílého displeje až po šestibarevný Spectra 6, obraz drží i bez napájení.
• Externí anténa: modul ESP32-S3-WROOM-1U má konektor U.FL, takže i za velkým displejem a v kovovém rámu udržíš spolehlivé Wi-Fi spojení.
• Nízká spotřeba: napájení displeje i všech periferií se odpojuje přes GPIO47 – vhodné pro dlouhý provoz z akumulátoru.
• Snadné rozšíření: I2C a SPI μŠup konektor, slot na microSD kartu a lišta s volnými GPIO, osazené čidlo teploty a vlhkosti SHT40.
• Živý Obraz: firmware nahraješ přes webový instalátor – zvol desku LaskaKit ESPink 2.x, 3.5 a 3.6 a typ svého displeje.
• Základ stavebnice: stejná deska je srdcem stavebnice LaskaKit Live-7.x-Pro s akumulátorem, anténou a rámečkem.

Specifikace:

• Verze desky: v1.2
• Mikrokontrolér: ESP32-S3 (modul ESP32-S3-WROOM-1U-N16R8, 16 MB Flash, 8 MB PSRAM), Wi-Fi, Bluetooth LE, konektor U.FL pro externí anténu
• Displej: 800 × 480 px, Good Display
  • Černobílý: GDEY075T7, 7,5", 4 odstíny šedi, rychlá aktualizace cca 3,5 s, partial refresh
  • Čtyřbarevný (černá, bílá, červená, žlutá): GDEM075F52, 7,5", aktualizace cca 22 s
  • Šestibarevný Spectra 6 (černá, bílá, červená, žlutá, modrá, zelená): GDEP073E01, 7,3", aktualizace cca 19 s
• Napájení:
  • USB-C (5 V)
  • Li-Pol akumulátor 3,7 V, konektor JST-PH 2.0
  • nabíjení akumulátoru z USB-C (nabíječka TP4054, cca 0,56 A, indikační LED)
  • vypínač OFF/ON odpojující akumulátor
  • 2× stabilizátor 3,3 V RT9080 (trvalé napájení MCU a spínaná větev pro periferie)
• Programování: přes USB-C, převodník USB–UART CH9102F
• Konektory a rozhraní:
  • 1× I2C μŠup (JST-SH 4pin, kompatibilní se Stemma QT / Qwiic) – SDA GPIO42, SCL GPIO2
  • 1× SPI μŠup – CS GPIO46, MOSI GPIO3, SCK GPIO14, MISO GPIO21
  • slot pro microSD kartu – CS GPIO17, MOSI GPIO11, SCK GPIO12, MISO GPIO13, detekce karty GPIO16
  • lišta 1×15 s volnými GPIO (IO1, IO4–IO8, IO15, IO18–IO20, IO35–IO37), GND a spínanými 3,3 V
  • 24pinový FPC konektor pro 7,5" displeje a 50pinový FPC konektor pro 7,3" Spectra 6
• Čidlo na desce: SHT40 (teplota, vlhkost), I2C adresa 0x44
• Tlačítka: RESET a 3 uživatelská tlačítka UP (GPIO39), SET/PUSH (GPIO40), DOWN (GPIO41) – aktivní v LOW
• Pinout ePaperu (standardní pro GxEPD2):
  • MOSI/SDI: GPIO11
  • CLK/SCK: GPIO12
  • CS: GPIO10
  • DC: GPIO48
  • RST: GPIO45
  • BUSY: GPIO38
• Spínání napájení displeje a periferií: GPIO47, aktivní v HIGH (ePaper, μŠup konektory, SHT40, microSD, lišta)
• Měření napětí akumulátoru: napěťový dělič na GPIO9, poměr děliče 1,769
• Nastavení displeje: pájecí propojka DISPLAY – rozpojená pro GDEM075F52, RIGHT pro GDEP073E01, LEFT pro GDEY075T7
• Kompatibilita: Arduino IDE (knihovna GxEPD2), ESP-IDF, Živý Obraz
• Vhodný akumulátor: LaskaKit LiPol Baterie 906090 6000mAh 3.7V JST-PH 2.0
• Vhodná anténa: WiFi 45x10mm anténa 2.4G 5dB U.FL (IPEX1) konektor
• Vhodná čidla s μŠup konektorem:
  • BME280 (tlak, teplota, vlhkost)
  • SCD41 (CO2, teplota, vlhkost)
  • BH1750 (intenzita osvětlení)
• Rozměry: cca 185 × 120 × 8 mm
• Hmotnost: 140 g

Obsah balení:

• 1× LaskaKit ESPink-Frame-7.x e-Paper Board s displejem dle zvolené varianty

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Akumulátor ani anténa nejsou součástí balení. Bez připojené externí antény nebude Wi-Fi fungovat spolehlivě.
• Uživatelská tlačítka UP, SET a DOWN jsou na GPIO39–41, které nejsou RTC piny – z hlubokého spánku desku neprobudí. Probudit ji můžeš tlačítkem RESET nebo časovačem.
• Piny IO35–IO37 na liště používá PSRAM modulu, nepoužívej je.
