LaskaKit SCD41 Senzor CO2, teploty a vlhkosti vzduchu
Kód: LA131062
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu

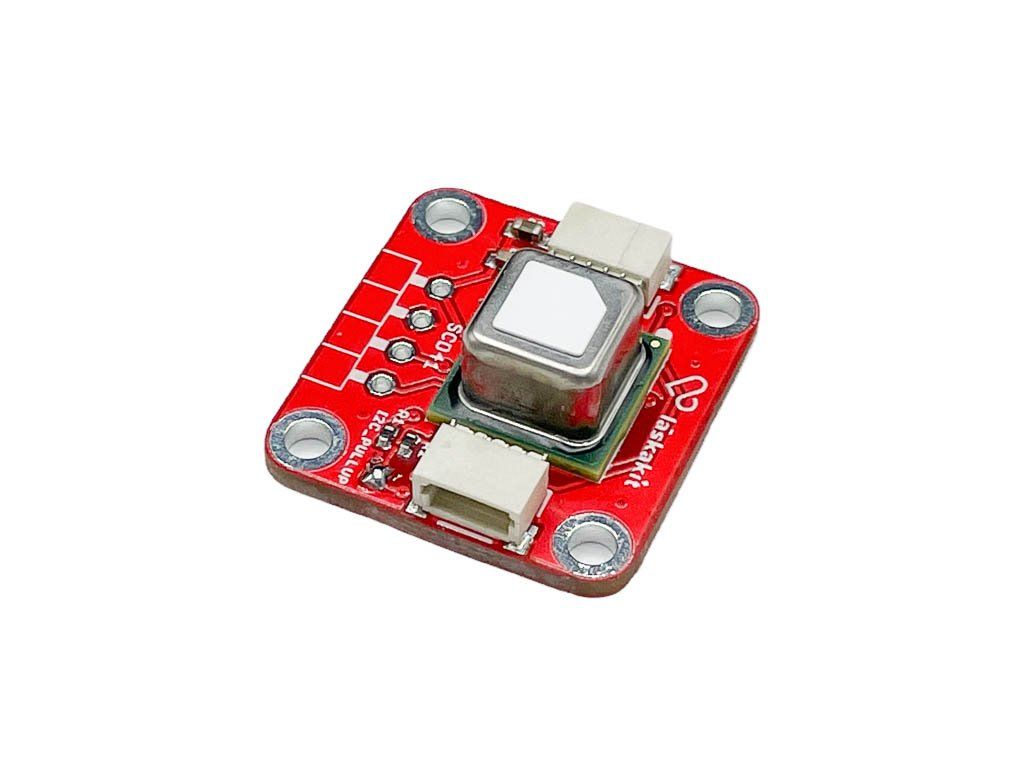

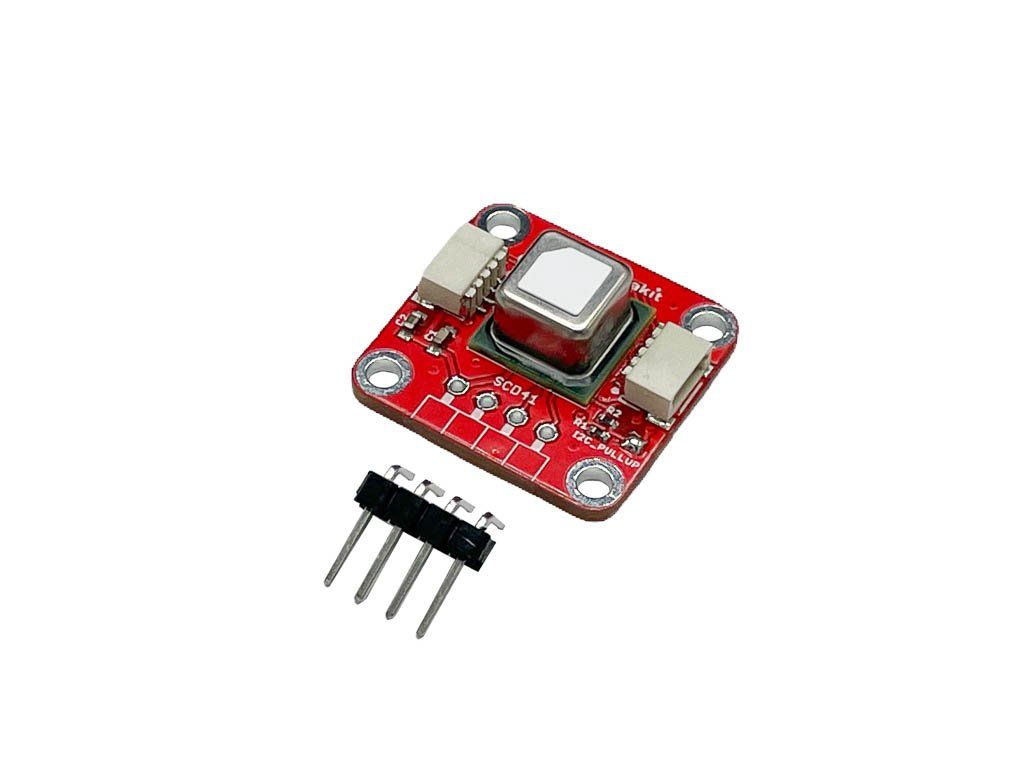

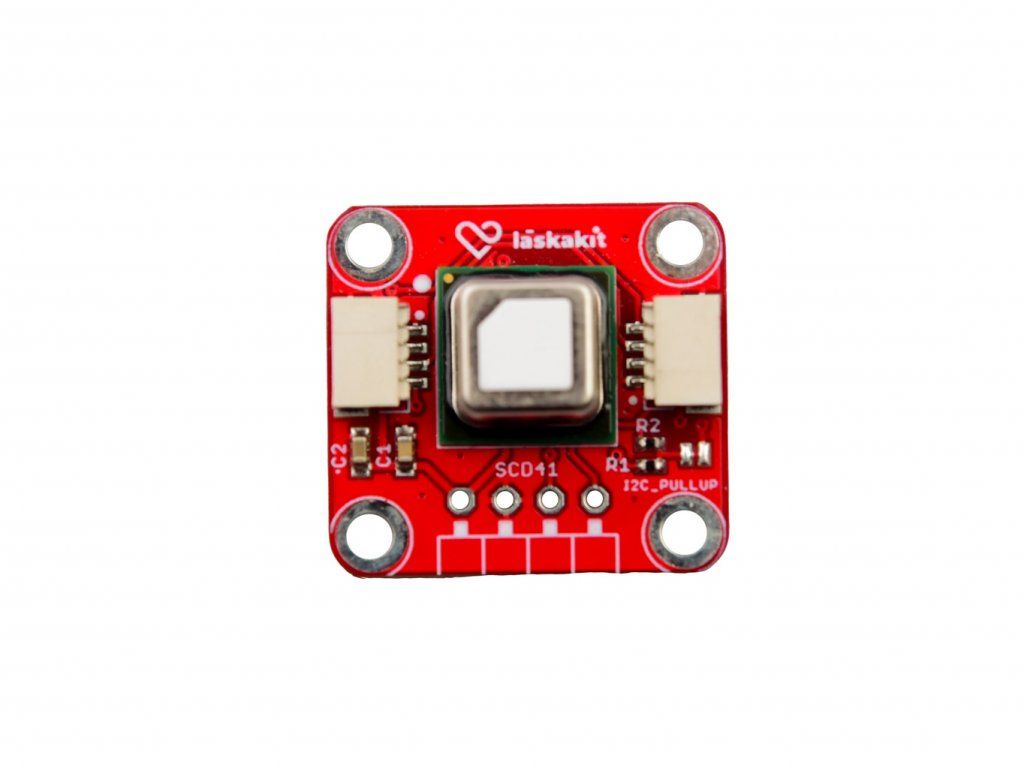

Modul je založen na populárním čidle SCD41 od Sensirion. SCD41 umí měřit koncentraci CO2 v rozsahu od 400 do 5000 ppm. Kromě měření CO2 umí SCD41 měřit i teplotu a vlhkost. Čidlo komunikuje skrze I2C adresu a může být napájeno od 2,4V až do 5,5V. Připojit to tak můžeš jak k ESP32 nebo ESP8266, tak i Arduino Uno nebo Raspberry Pi. Modul můžeš připojit přes pinový hřebínek nebo náš konektor uŠup (JST-SH). Samotný modul má i vlastní pull-up rezistory pro I2C sběrnici. Modul může být přichycen pomocí 4 2.2x5mm šroubů.
Specifikace:
- Napájení: 2,4-5,5V
- Rozsah měření: 400 - 5000ppm
- Přesnost: ±(40 ppm + 5 %) z naměřené hodnoty
- Sběrnice: I2C
- Odezva: 60s
- Rozměry: 21x21x8mm
- Váha: 2,5g
Součástí dodávky:
- 1ks LaskaKit SCD41 Senzor CO2, teploty a vlhkosti vzduchu
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Čidla kvality vzduchu a čidla plynu |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.003 kg |
| Druh čidla: | Oxid uhličitý |
| Výstup: | I2C |
| Položka byla vyprodána… | |
4,9
11 hodnocení
Přidat hodnocení
5
4
3
2
1
5
P
Patrik
Patrik
Dobrý den, mám dotaz jaké pull up rezistory jsou nainstalovány? Nemohu nikde dohledat, děkuji.
5
LH
Ladislav Havránek
Ladislav Havránek
Funguje podle očekávání.
5
M
Milan
Milan
Vše funguje jak má, tedy přesnost nehodnotím.
problém nastal s odesláním dat pomocí esp_now, dochází ke kolizi.
Data nelze odeslat esp now se nespáruje, řešil někdo tento problém.
Po odstranění senzoru esp now funguje.
5
AV
Antonín Vysoký
Antonín Vysoký
Čidlo měří přesně, nevyžaduje kalibraci a je velmi snadné na připojení. Doporučuji
5
VM
Václav Mareška
Václav Mareška
Senzor funguje skvěle! Přesnost měření teploty a vlhkosti je trošku horší oproti jiným čidlům. Ale to jsem nakonec vyřešil spojením SCD41 - SHT40 - Meteo mini (přes uŠup konektory). Takže pomocí SHT40 měřím teplotu a vlhkost a pomocí SCD41 množství CO2 ve vzduchu. Děkuji LáskaKit za prima čidla!
5
JM
Jiří Malecha
Jiří Malecha
Senzor funguje dobře po prvním zapojení
5
UJ
Ulf jonsson
Ulf jonsson
I have modified the IKEA "vindriktning" (vindriktning -> vind =wind, riktning = to aim at) using the SCD41
CO2 sensor and Home Assistant. It works great!
4
P
Prusa
Prusa
Mereni teploty jen orientacni +-2°C, vlhkost jeste horsi, spatny rozsah a presnost.
Merte s tim jen CO2, ktere je take pouze orientacni, ale za tu cenu skvele.
5
AO
Aleš OK1ALP
Aleš OK1ALP
Měření CO2 je naprosto super. Po nastavení korekce teploty o -2 st.C (kvůli ohřevu od desky uvnitř) odpovídá i měření teploty celkem přesně.
5
LG
Lukas Gebauer
Lukas Gebauer
Malé a šikovné čidlo s praktickými konektory.
Jen jsem nepochopil, proč výrobce přednastavuje čidlo tak, že koriguje teplotu o -4 stupně. Pro správné měření je tedy nutné správně korigovat teplotu a nastavit nadmořskou výšku (či tlak), aby bylo přesnější měření vlhkosti.
5
JG
Jiri Gutman
Jiri Gutman
Toto je hodnocení obchodu.
Neuvěřitelná operativnost, ráno objednáno, ve 14 hodin email z balíkovny, že už tam zásilku mají. To se dokonce i ČP vytáhla, nebo to tam snad někdo z Laskaduino přivezl osobně :-)).
LH
Ladislav Heldák
Ladislav Heldák
Dobrý deň
máte niekto prosím funkčný yaml kód pre esphome? Hlási mi to, že neprítomný sensor. HW by mal byť OK, lebo snímač ide, keď použijem program v C. Mám to pripojené k esp32dev cez mikrošup. Keď pripojím SHT40 tiež funguje, len SCD41 nie, na tom istom kábli.
ďakujem
Odpovědět
Odpovědět
JS
Jaroslav Stříbrský
Jaroslav Stříbrský
Mne funguje tohle (ESPHome 2024.12.4) v Home Assistentovi (2025.2.1)
[...]
esphome:
name: ${device_name}
comment: IKEA LaskaKit ESP-VINDRIKTNING ESP-32 I2C
on_boot:
- light.turn_on:
id: status
brightness: 0%
esp32:
board: nodemcu-32s
framework:
type: arduino
[...]
sensor:
- platform: scd4x
co2:
name: "${device_name} CO2"
id: co2
mel jsem pocit, ze jsem nasel ten kod predtim na githubu Laskakitu, ale ten odkaz nemuzu najit. Aktualne jsem nasel neco velmi podobneho tomu memu kodu :
https://gist.github.com/bruxy70/e668e00e94b34bf699488fe1d8de379a
Jarda
S
Yoon SangCheol
sangchoel
Yoon SangCheol
sangchoel
I purchased the product and am trying to connect it to my Raspberry Pi. First, I tried connecting I2C by soldering the 4-pin jump wire, but it did not connect to the Raspberry Pi. Also, I wanted to connect to the JST-SH pin, but even looking at the data sheet, I don't know how the VCC, GND, SDA, SCL are distributed on the board, so it's not easy to connect. be not. Also, I wonder if I need to solder the I2C pull-up part when making an I2C connection.
Odpovědět
Odpovědět
KL
Yoon SangCheol
Konstantin Láska
Yoon SangCheol
Konstantin Láska
Hi, JST-SH is a standard QWIIC connector, I2C pull-ups is already soldered, so no need to solder.
JF
Dostupnost
Jakub Fránek
Dostupnost
Jakub Fránek
Dobrý den, chtěl bych se zeptat, zda a popřípadě kdy lze očekávat naskladnění modulu SCD41. Děkuji.
Odpovědět
Odpovědět
MF
Dostupnost
Martin Frajdl
Dostupnost
Martin Frajdl
Dobrý den, přesný termín zatím není, odhadujeme cca měsíc
BS
Dostupnost a připojení na LaskaKit Live-7.5BW E-paper stavebnici
Bruno Stoček
Dostupnost a připojení na LaskaKit Live-7.5BW E-paper stavebnici
Bruno Stoček
Dobrý den, chci se zeptat na orientační termín dalšího naskladnění dílu a zda je možné jej snadno připojit do stavebnice pro Živý obraz (https://www.laskakit.cz/laskakit-live-7-5-e-paper-stavebnice-s-wifi-pro---zivy-obraz-/?variantId=13532), podobně jako senzor SHT40.
Odpovědět
Odpovědět
JF
Jakub Fránek
Jakub Fránek
Přidávám se k dotazu na dostupnost modulu, děkuji.
KL
Dostupnost a připojení na LaskaKit Live-7.5BW E-paper stavebnici
Konstantin Láska
Dostupnost a připojení na LaskaKit Live-7.5BW E-paper stavebnici
Konstantin Láska
Zdravím, pojíš to stejně, zivyobraz podporu SCD4x má https://wiki.zivyobraz.eu/doku.php?id=hardware
JH
Konfigurace s ESP32-C3-LPKit
Jiří Helmich
Konfigurace s ESP32-C3-LPKit
Jiří Helmich
Dobrý den,
koupil jsem u vás jak SCD41, tak LaskaKit ESP32-C3-LPKit. Na rovinu přiznávám, že jsem začátečník s ESP32, nemám elektrotechnický background, na druhou stranu 20 let programuju a jsem vystudovaný SW inženýr, takže aspoň trochu tuším, co dělám. Přesto nejsem schopný navázat komunikace s SCD41.
Po četných pokusech o to, najít konfiguraci sám, jsem objevil tento projekt a konfigurák, který používám: https://github.com/stranskj/ESP32-C3-LPKit_Home/blob/main/examples/esp32c3_lpkit_scd41.yaml
Zdrojem je tohle fórum, plné různých strastí vč. nějaké nejasné kapitolky ohledně uŠup kabelů. https://www.homeassistant-cz.cz/viewtopic.php?t=945&start=30
Z logu se zdá, že jsem píchnutý na I2C, ale senzor SCD41 na něm není vidět. Zkoušel jsem oba konektory (asi by to mělo být jedno?)
[22:28:49][E][scd4x:035]: Failed to stop measurements
[22:28:49][E][component:119]: Component scd4x.sensor was marked as failed.
[22:28:49][E][component:164]: Component scd4x.sensor set Error flag: unspecified
...
[22:28:55][C][logger:185]: Logger:
[22:28:55][C][logger:186]: Level: VERBOSE
[22:28:55][C][logger:188]: Log Baud Rate: 115200
[22:28:55][C][logger:189]: Hardware UART: USB_CDC
[22:28:55][C][i2c.arduino:071]: I2C Bus:
[22:28:55][C][i2c.arduino:072]: SDA Pin: GPIO8
[22:28:55][C][i2c.arduino:073]: SCL Pin: GPIO10
[22:28:55][C][i2c.arduino:074]: Frequency: 400000 Hz
[22:28:55][C][i2c.arduino:086]: Recovery: bus successfully recovered
[22:28:55][C][scd4x:094]: scd4x:
[22:28:55][C][scd4x:095]: Address: 0x62
[22:28:55][W][scd4x:099]: Communication failed! Is the sensor connected?
[22:28:55][C][scd4x:112]: Automatic self calibration: ON
[22:28:55][C][scd4x:121]: Ambient pressure compensation disabled
[22:28:55][C][scd4x:122]: Altitude compensation: 0m
[22:28:55][C][scd4x:127]: Measurement mode: periodic (5s)
[22:28:55][C][scd4x:139]: Temperature offset: 4.00 °C
[22:28:55][C][scd4x:140]: Update Interval: 60.0s
[22:28:55][C][scd4x:141]: CO2 'CO2'
[22:28:55][C][scd4x:141]: Device Class: 'carbon_dioxide'
[22:28:55][C][scd4x:141]: State Class: 'measurement'
[22:28:55][C][scd4x:141]: Unit of Measurement: 'ppm'
[22:28:55][C][scd4x:141]: Accuracy Decimals: 0
[22:28:55][C][scd4x:141]: Icon: 'mdi:molecule-co2'
[22:28:55][C][scd4x:142]: Temperature 'Temperature'
[22:28:55][C][scd4x:142]: Device Class: 'temperature'
[22:28:55][C][scd4x:142]: State Class: 'measurement'
[22:28:55][C][scd4x:142]: Unit of Measurement: '°C'
[22:28:55][C][scd4x:142]: Accuracy Decimals: 2
[22:28:55][C][scd4x:142]: Icon: 'mdi:thermometer'
[22:28:55][C][scd4x:143]: Humidity 'Humidity'
[22:28:55][C][scd4x:143]: Device Class: 'humidity'
[22:28:55][C][scd4x:143]: State Class: 'measurement'
[22:28:55][C][scd4x:143]: Unit of Measurement: '%'
[22:28:55][C][scd4x:143]: Accuracy Decimals: 2
[22:28:55][C][scd4x:143]: Icon: 'mdi:water-percent'
[22:28:55][E][component:082]: Component scd4x.sensor is marked FAILED
Procházel jsem všechnu dokumentaci, co jsem našel, a domnívám se, že pokud tahle kombinace má fungovat, buď mi uniká něco naprosto triviálního, ale zásadního, a nebo ten senzor nefunguje. Naměřil jsem na něm napětí 1.95V, což je pod hranicí 2.4V uvedené na produktové stránce. Senzor samotný vypadá na desce jak když se odchlipuje, nicméně takhle dorazil poštou, viz.: https://imgur.com/a/FPavmss
Absolutně netuším, kudy vede cesta, kromě toho, že najdu někoho, u koho ten senzor můžu odzkoušet. Máte nějaké odkazy, tipy, rady, kterými bych se mohl posunout k funkčnímu stavu?
Děkuji.
Odpovědět
Odpovědět
MF
Konfigurace s ESP32-C3-LPKit
Martin Frajdl
Konfigurace s ESP32-C3-LPKit
Martin Frajdl
Dobrý den, to vypadá, že je senzor chybně připájen z výroby. Založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/
TM
I2C problém
Tomáš Myslivec
I2C problém
Tomáš Myslivec
Dobrý den,
nezkoušel někdo používat tento senzor s LaskaKit Meteo Mini? Po vyzkoušení vzorového kódu pro tuto desku se mi nepodařilo připojit na senzor. Po vyzkoušení WireScan examplu se mi také tento senzor nepodařilo najít. Neměl jste někdo podobný problém?
Odpovědět
Odpovědět
MF
I2C problém
Martin Frajdl
I2C problém
Martin Frajdl
Dobrý den, to bude chtít více informací. Toto čidlo jsme samozřejmě s touto deskou zkoušeli, proto je k dispozici i vzorový kód. Napište nám na podpora@laskakit.cz podrobnosti.
P
propojení přes ušup s vindriktning
Petr
propojení přes ušup s vindriktning
Petr
zdravím, už jsem se ptal na stránce s vindriktning, ale zkusím tady, je třeba spájet ty pullup rezistory na propojení ušup, aby to fungovalo s tou konfigurací esphome z githubu? ani s ani bez mi to to čidlo nedetekuje ani humidity, co2, ani temperature.
díky
Odpovědět
Odpovědět
KL
propojení přes ušup s vindriktning
Konstantin Láska
propojení přes ušup s vindriktning
Konstantin Láska
Zdravím, pull-up jsou již propojeny z výroby u CO2 čidla. Bohužel s ESPhome moc zkušenosti nemáme, nemůže vyzkoušet. Je možné že bude vadné čidlo.
B
SCD41 a Vext
Bobhy
SCD41 a Vext
Bobhy
Ahoj, jak je to prosím u SCD41 a auto-kalibrací. Respektive k tomu, aby fungovala je nutné držet senzor na napájení a nebo ho lze mezi měřením úplně vypínat (stejně jako třeba SHT)?
Odpovědět
Odpovědět
MF
SCD41 a Vext
Martin Frajdl
SCD41 a Vext
Martin Frajdl
Dobrý den, mělo by jít tento senzor i vypínat. Jen je potřeba počítat s prodlevou 1s před měřením. Podrobnosti v datasheetu.
pinout
S.K.
Zdravím, vedel by mi niekto poradiť, aký je pinout na tomto senzore? Kvôli lepšej prístupnosti pre umiestnenie senzoru som naspájkovala hrebienok pinov zo zadnej strany tak, že plastová časť zakrýva ich označenie a už si nepamätám, ako to tam bolo. Ďakujem!
Odpovědět
Odpovědět
MF
pinout
Martin Frajdl
pinout
Martin Frajdl
Dobrý den, označení pinů je vidět na fotkách v galerii.
O
I2C Adresa
Oliver
I2C Adresa
Oliver
Dobrý deň, v prípade ak kúpim 2 senzory a chcel by som ich zapojit do Raspberry Pi pomocou I2C zbernice, tak by mali oba senzory rovnaku adresu?
Odpovědět
Odpovědět
KL
I2C Adresa
Konstantin Láska
I2C Adresa
Konstantin Láska
Zdravím, na i2c sběrnici nemůžou byt 2 zařízení se stejnou adresou, bude potřeba použití i2x expander. https://www.laskakit.cz/tca9548-1xi2c-master-8xi2c-slave-expander/
M
Dostupnost
Martin
Dostupnost
Martin
Prosím, bude senzor ještě skladem? Případně nějaká alternativa pro Vindriktning?
Odpovědět
Odpovědět
MF
Dostupnost
Martin Frajdl
Dostupnost
Martin Frajdl
Dobrý den, dostupnost tohoto senzoru je cca 4-6týdnů. Čekáme na jejich vyrobení.
Alternativou je Adafruit nebo SparkFun, ale ze zahraničí (https://www.sparkfun.com/products/18365)
V
Neměří co2
Vojta
Neměří co2
Vojta
Podle návodu jsem nainstaloval do vindkriting a dal software esphome, měří mi to vše jak pm vařiče i vlhkost z tohoto senzoru (ovšem nejsem si jist zda číslo odpovídá, ale data sensor posílá), ale CO2 je neustále na 0 ... Nevíte v čem by mohla být chyba??
Odpovědět
Odpovědět
MF
Neměří co2
Martin Frajdl
Neměří co2
Martin Frajdl
Dobrý den, pro ESPhome a Vindriktning zkuste použít náš konfigurační soubor: https://github.com/LaskaKit/ESP-Vindriktning/blob/main/SW/ESPHome.yaml. Pokud ani tak nebude zobrazovat hodnotu CO2. mohlo by se jednat o vadný snímač.
R
Zapojení pinů?
Radek
Zapojení pinů?
Radek
Dobrý den, nějak jsem v souborech ke stažení nenalezl zapojení pájecích pinů a konektorů. To posíláte až na papíře s výrobkem?
Odpovědět
Odpovědět
LG
Lukas Gebauer
Lukas Gebauer

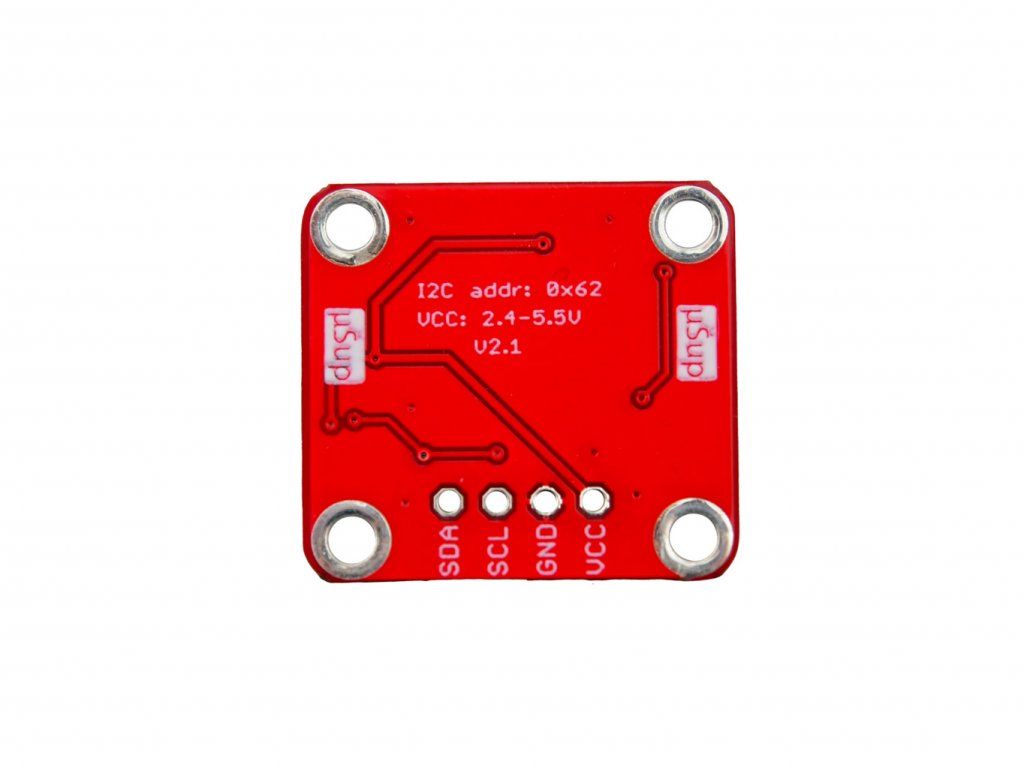

Piny jsou popsány i přímo na desce, jen z druhé strany než je ta fotka na webu.
MF
Zapojení pinů?
Martin Frajdl
Zapojení pinů?
Martin Frajdl
Dobrý den, vše je na GitHubu: https://github.com/LaskaKit/SCD41-CO2-Sensor. Odkaz máme uvedený v sekci Související soubory.
OK
Dotaz k přesnosti senzoru teploty a vlhkosti
Oldřich Kruchňa
Dotaz k přesnosti senzoru teploty a vlhkosti
Oldřich Kruchňa
Dobrý den,
rád bych se zeptal již stávajících majitelů, jak přesné jsou hodnoty měření teploty a vlhkosti v reálném použití? Uváděná nepřesnost mi přijde obrovská, ale třeba to není tak hrozné při použití vhodného napětí a frekvence měření CO2. Chci slyšet názor někoho kdo už s tím má zkušenost předtím než to zakoupím.
Předem díky za názory.
Odpovědět
Odpovědět
OK
Re: Presnost
Oldřich Kruchňa
Re: Presnost
Oldřich Kruchňa
Přesnost CO2 je parádní, já psal o teplotě a vlhkosti (+- 0,8 stupně a 6 %RH)
O
Presnost
Ondrej
Presnost
Ondrej
Dobry den,
Podle me +/-40 + 5% mi prijde na amaterske meridlo uplne v pohode. Na prvni hranicni hodnote 1500ppm to dela 115ppm a to rozhodne neni zadna tragedie. Zde jde hlavne o trendy. Jestli to stoupa moc jdu vetrat.
Jestli chci neco presnejsiho musim si za cidlo dost priplatit.
