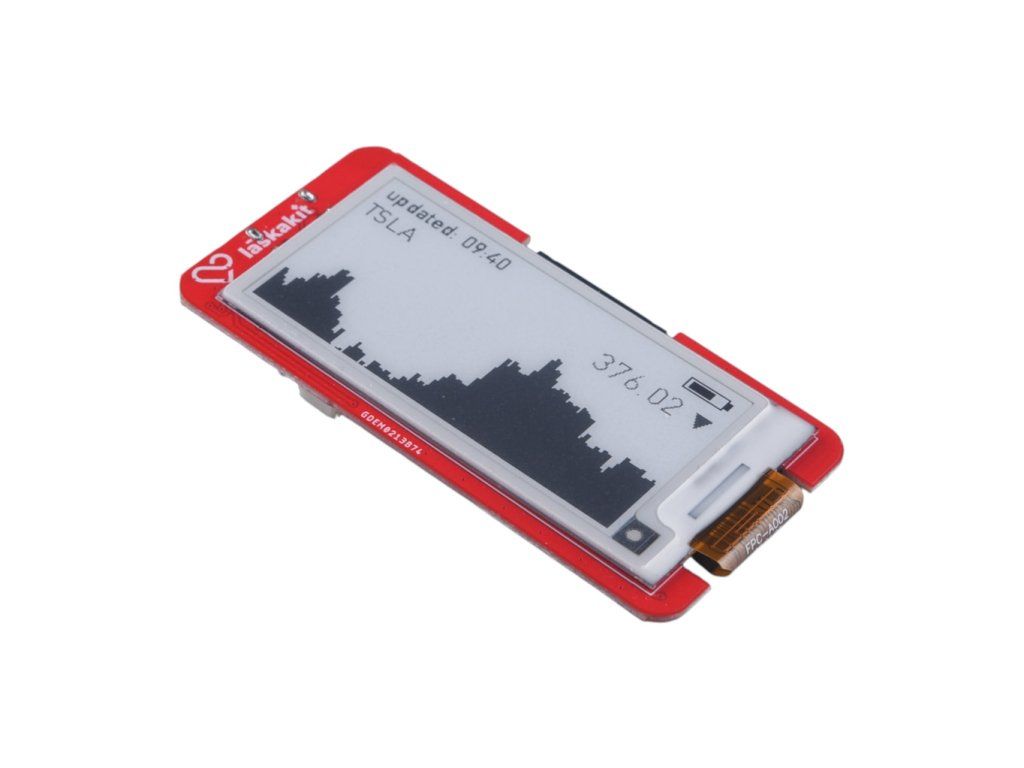

LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper

Kód: LA100136

4 hodnocení

Značka: LaskaKit

LaskaKit laskakit espink shelf 213 esp32 e paper 1

LaskaKit laskakit espink shelf 213 esp32 e paper 2

598 Kč 494,20 Kč bez DPH

(74 ks)

Můžeme doručit do: 28.1.2026

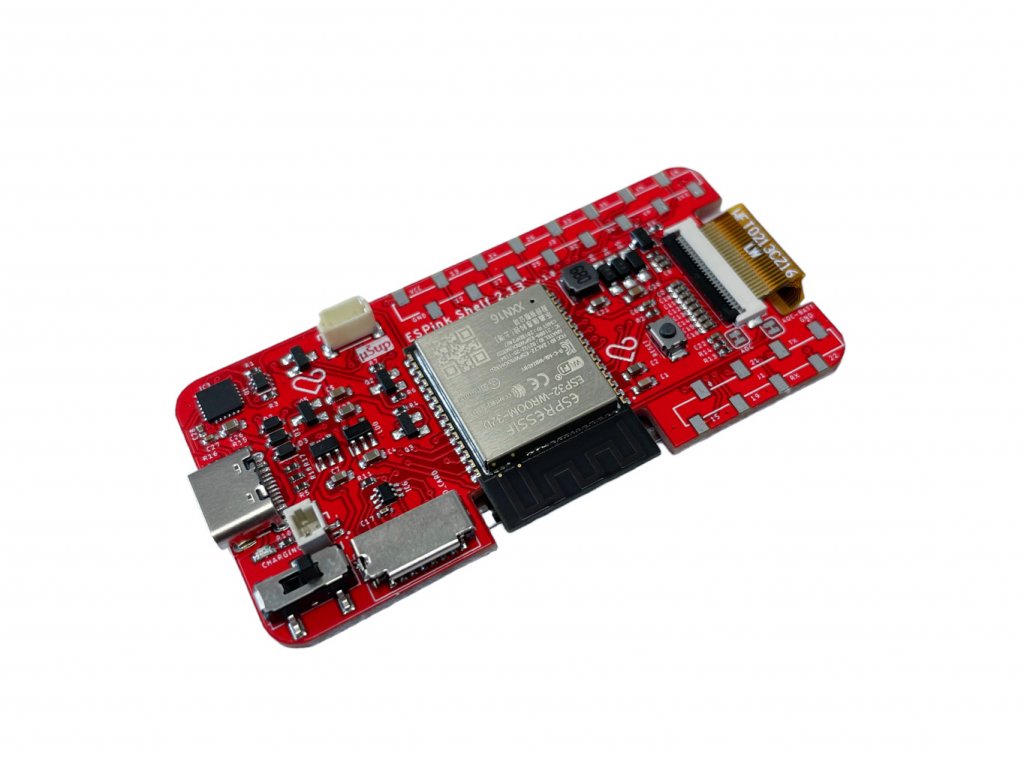

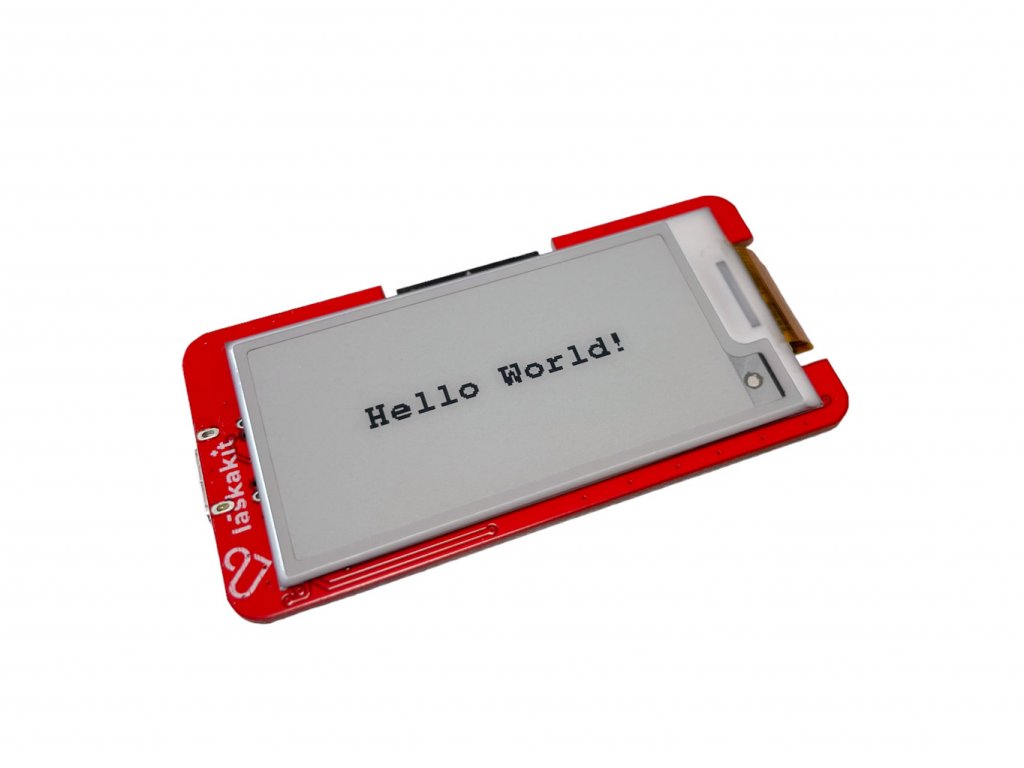

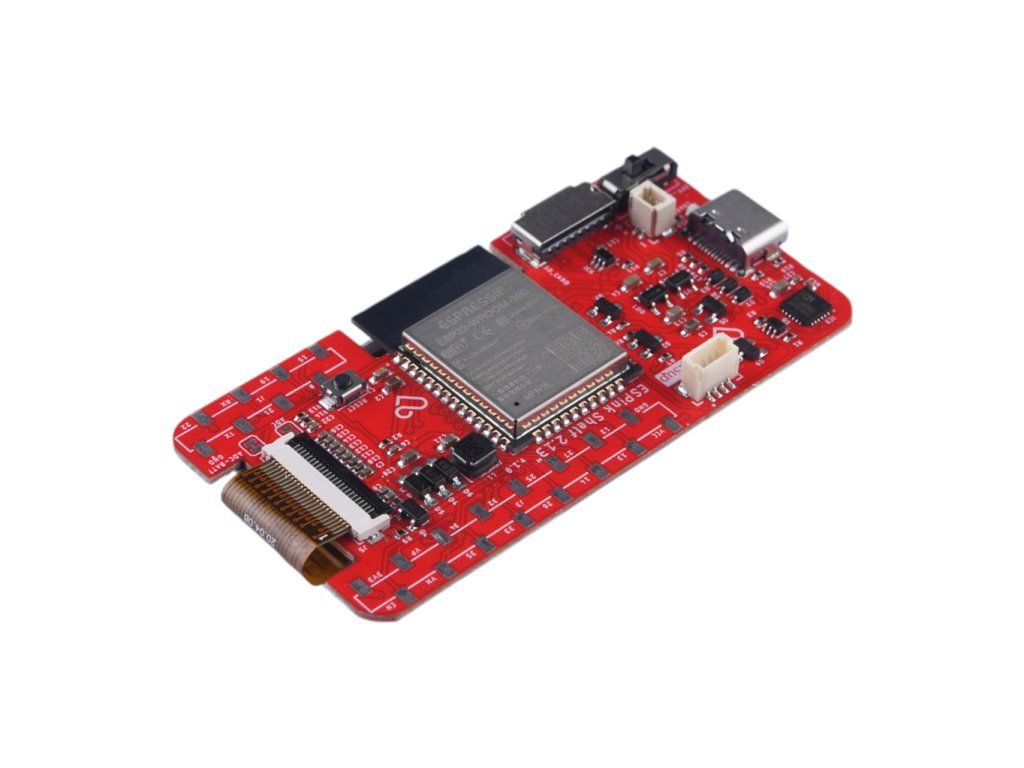

Malá, designově povedá vývojová deska, která byla navržena především na co nejnižší spotřebu proudu a pohodlné programování.To je ESPink Shelf 213, deska osazené ePaper o velikosti 2.13"

Detailní informace

Doprava zdarma

od 1 000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 1 000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

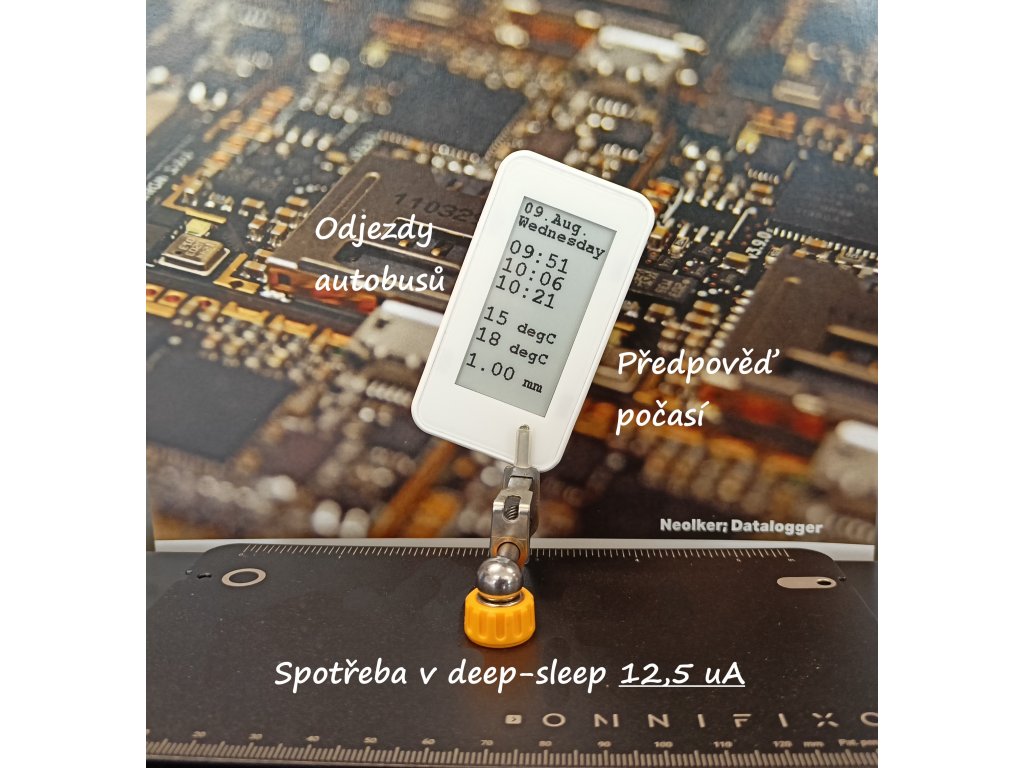

A jak jsme dosáhli tak nízké, 12.5 uA, spotřeby? ESP32 je výkonný čip umožňující se připojit na Wi-Fi a Bluetooth, ale kromě toho je velmi úsporný, cca 5 uA, i v režimu hlubokého spánku (tzv. deep-sleep mode).

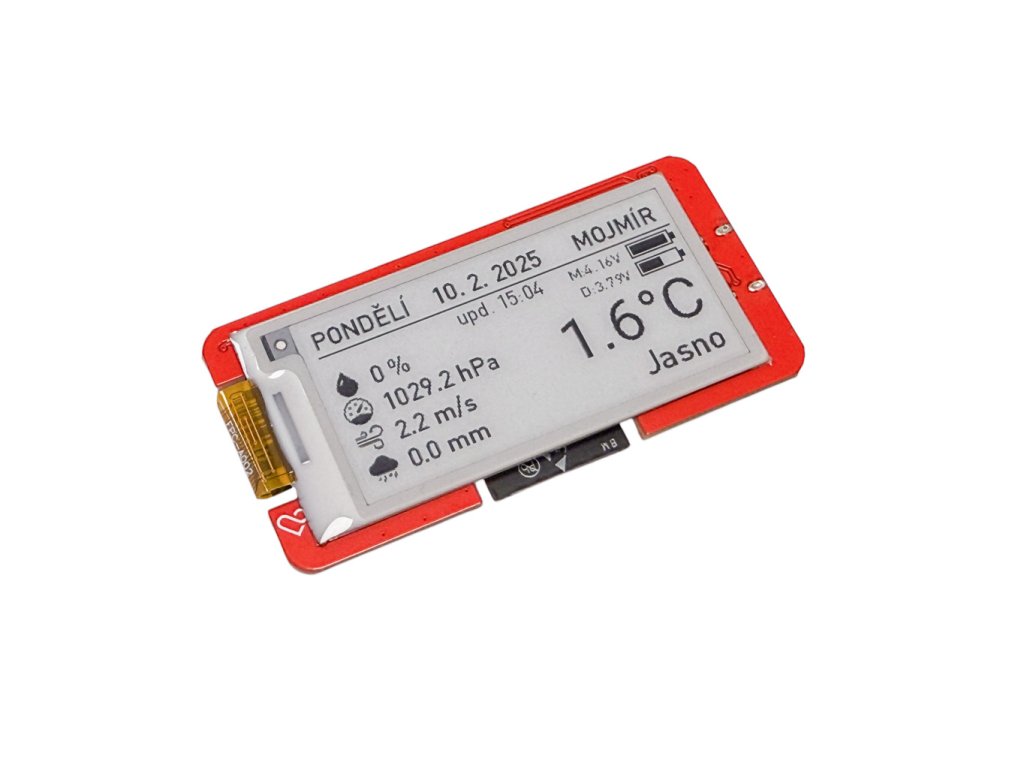

Deska podporuje populární projekt Živý Obraz, který výrazně zjednodušuje použití ePaper displeje k zobrazení fotografií, (google, outlook, apple) kalendáře, kurzů, hodnot z meteostanic, předpovědi počasí a mnoho dalšího. Není nutné psát kód, stačí nahrát správný typ ePaper a desky skrze webové prostředí a dodržet postup popsaný v dokumentaci.
Program nahraješ přes webové prostředí na této stránce a stačí zvolit desku LaskaKit ESPink 2.x a typ ePaperu GDEY0213B74, do budoucna i s nové displeje 2.13 palců - podle toho, co sis objednal.

ePaper spotřebovává energii zejména při přepisu data na displeji, každá uA se ale počítá a tak jsme přidali na napájení MOSFET, kterým odpínáme napětí v případě, že ePaper není aktualizován.

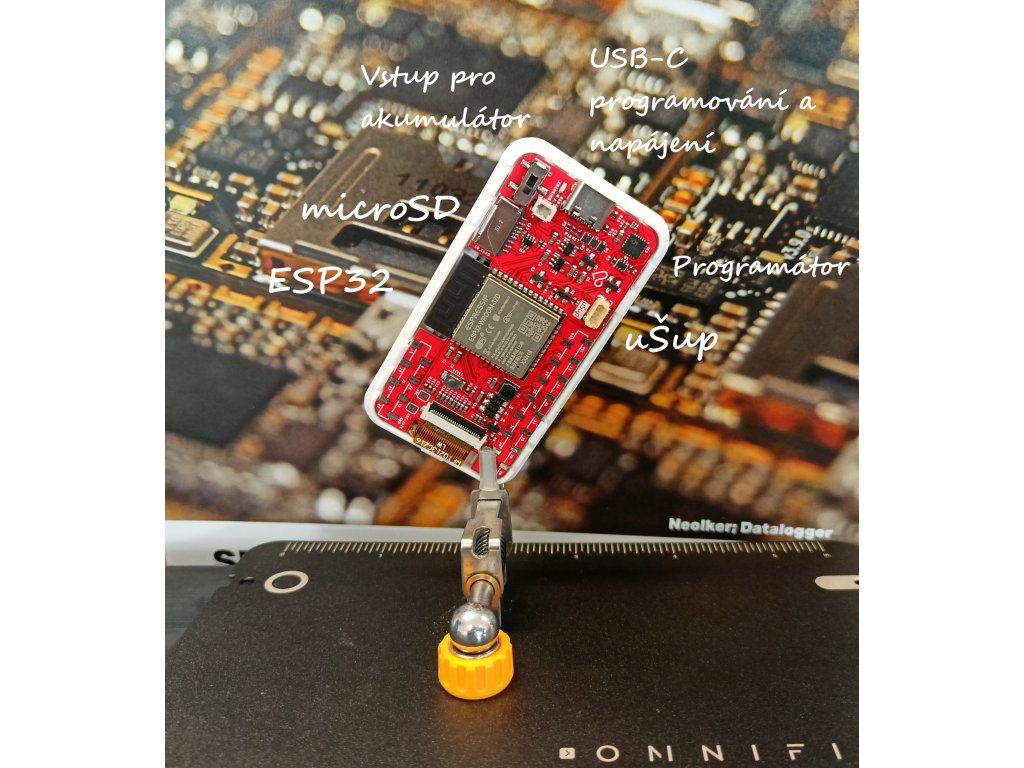

Tím ale ještě nekončíme - na desce je i uŠup konektor, to je 4 pinový konektor ke kterému máme bohaté příslušenství a má standardní rozměr a pinout. 3,3V napájení, GND a a I2C sběrnici. Mezi příslušenství patří kabely různých délek zakončené steným konektorem, kabely zakončený dupont dutinkami nebo kabely zakončené háčky pro rychlé a spolehlivé testování.

Napájení I2C konektoru lze také odpojit napájení stejně jako ePaperu - MOSFET spínače jsou řízení GPIO2.

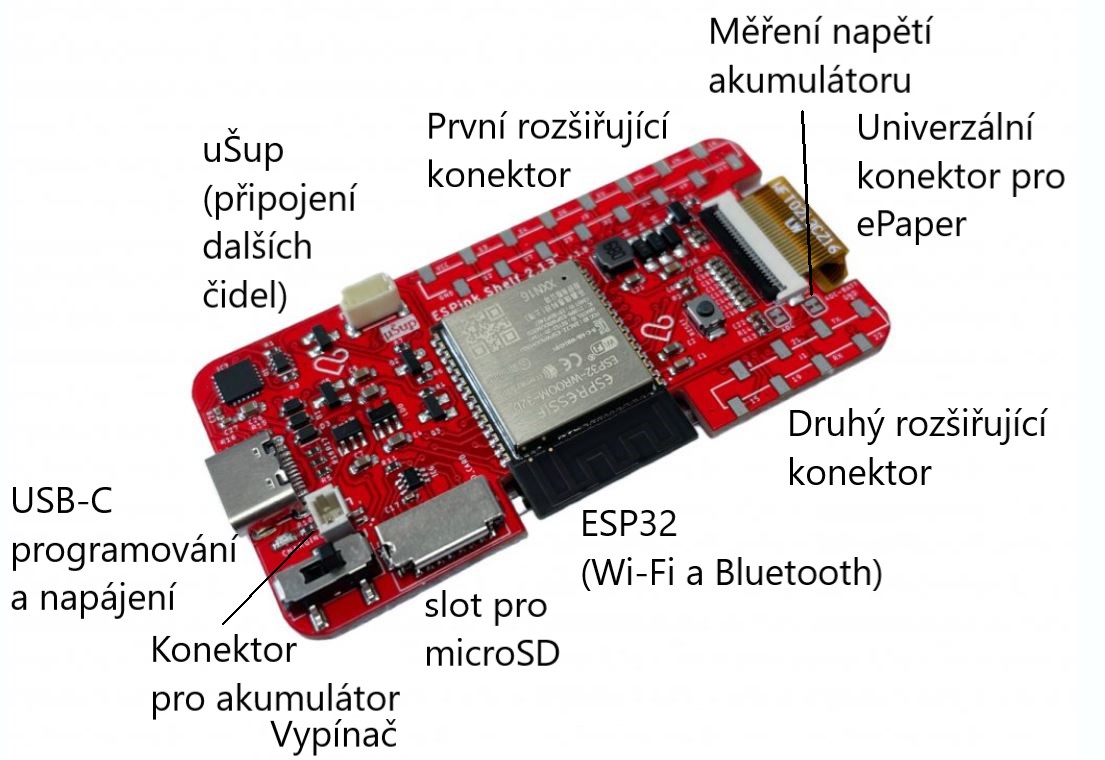

ESP32-Shelf-213_desc

Specifikace:

ESP32 modul	ESP32-WROOM-32 16MB
Vstupní napětí	3.3-8V
Odběr proudu v deep-sleep módu	cca 13μA (samostatná deska s displejem bez připojených periferií)
Digitální I/O Piny	19
Displej	GDEY0213B74 250x122
Vhodný rámeček (pouze čelo)	EW0213F9

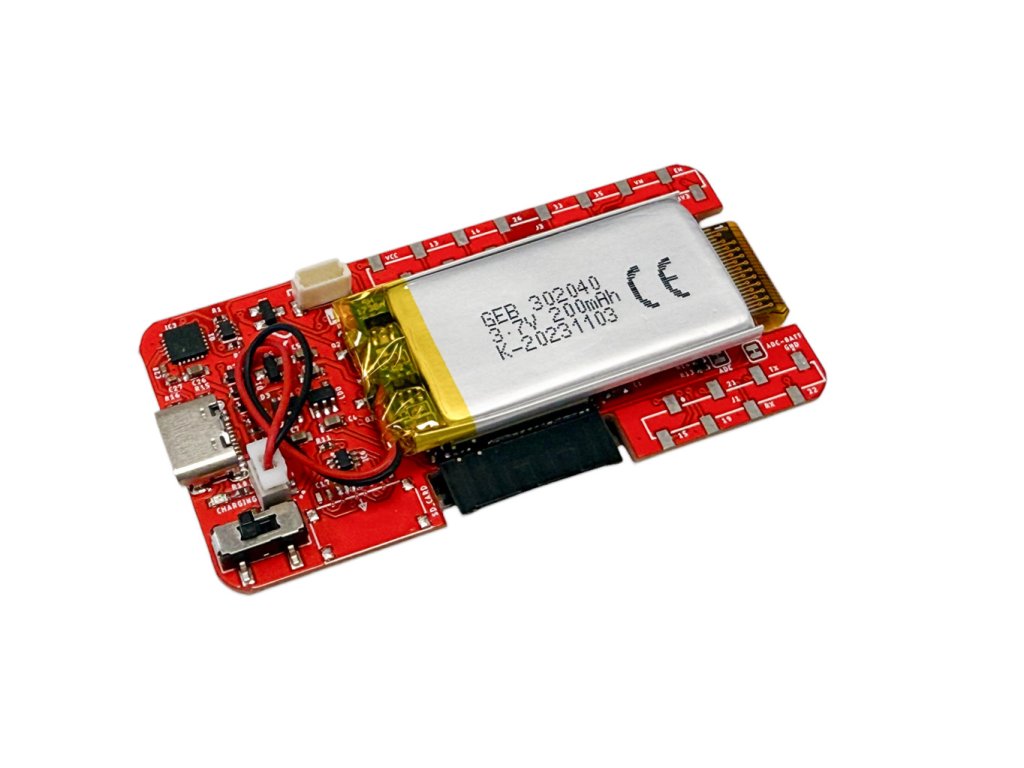

Vhodná baterie	GeB LiPol Baterie 302040 200mAh
Vhodný kabel pro baterie	JST-SH-2 1.0mm 2pin konektor s 10cm vodiči JST-PH-2 2mm do JST-SH-2 1mm adaptér pro baterie, 5cm
Vhodná kolíková lišta	Dupont kolíková lišta 40Pin 2.54mm SMD typ 1
Pinout (standardní pro GxEPD2)
MOSI/SDI	23
CLK/SCK	18
SS/CS E-Paper	5
CS SD	15
DC	17
RST	16
BUSY	4
Napájení ePaperu (nastav do HIGH)	2
Rozměry
Velikost displeje	2,13"
Délka	74mm
Šířka	40mm
Výška	9.1mm
Váha	17g

Součásti dodávky:

1ks LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper

Poznámka:

Rámeček a baterie nejsou součastí balení
Pro Živýobraz.eu použij rozlišení 128X250
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	ESP vývojové desky
Záruka:	2 roky
Hmotnost:	0.017 kg
Typ:	ESP a Bouffalo
Logické úrovně:	3.3V
I/O piny:	28
PWM piny:	28
ADC piny:	12
Frekvence:	40MHz
Flash Paměť:	4MB
SRAM paměť:	520kB
EEPROM paměť:	Ne
Konektor s nabíječkou pro baterii:	Ano
Mikrokontroler:	ESP32
Převodník:	Ne
Bluetooth:	Ano
WiFi:	Ano

Zobrazit všechny podobné produkty

5,0 4 hodnocení

Přidat hodnocení

Nevyplňujte toto pole:

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Jan Jileček | 12.12.2025

Skvělý produkt. Vytvořil jsem pro něj "Zobrazovač citátů". Používá SD kartu, přehrává wav soubory s náhodným citátem, a na 2500 mAh baterii by měl vydržet cca 2 roky, při zobrazení jednoho citátu za den. Veškeré soubory i 3D printable case zde: https://github.com/janjilecek/quote-display-for-ESPink

Leoš Hauschke | 27.11.2024

Zatím otestováno demo s měřením z čidla BME280. Musím provést další testy, využít běh programu ve smyčce loop, přidání dalších periferií, např RTC, čidla a pod., jiný způsob uspání ohledně spotřeby. Modul je šikovně navržen.

Jiří B | 4.11.2024

Zkusil jsem zatím jenom základní test displaye, chodí bez problémů. Nezapomenout zapnout napájení: GPIO2=1

Milan | 5.11.2023

Dobry den, Nedari se mi pouzit SD kartu. Poradite

Přidat komentář

esptool nefunguje Petrus 15.1.2026 04:35

Dobrý den, rád bych na desku flashnul micropython — neodkážu se dostat přes první krok "esptool erase-flash" (popř. esptool --port /dev/ttyACM0 erase-flash): A fatal error occurred: Failed to connect to Espressif device: No serial data received. Zkoušel jsem vše na odkázané stránce https://docs.espressif.com/projects/esptool/en/latest/troubleshooting.html , tam se i píše, že deska musí mít napojené GPIO0 a EN piny na DTR/RTS — podle schematu má, ale tolik do elektroniky nevidím. Prosím o radu, jak esptool (či micropython) zprovoznit. Díky.

esptool nefunguje Vít Hrnčíř 15.1.2026 08:06

Dobrý den. Zapnul jste ESP? Na modulu je vypínač.

Nabíjanie Michal 12.10.2025 09:16

Dobrý deň, po pripojení na USBC, náboje sa aj prípadne pripojený akumulátor? Ďakujem Michal

Nabíjanie Vít Hrnčíř 13.10.2025 08:21

Dobrý den, ano, nabije.

Max proudove zatizeni Marek 28.8.2025 11:43

Dobrý deň, mohol by som poprosiť o info, aké je max. prúdové zaťaženie pripojených zariadení? Pripojil som k I2C SEN66 a po digitalWrite(2, HIGH); //turn on the ePaper sa program zrúti a nastane nekonečná smyčka software resetu. Napájané je to cez USB. Ďakujem

Max proudove zatizeni Vít Hrnčíř 28.8.2025 12:30

Dobrý den, to není standartní chování. Prosím napište nám na podpora@laskakit.cz a pokusíme se to vyřešit.

Měření napětí Vita 19.5.2025 14:05

Zdravím mohu se zeptat jak je to s měřeím napětí na baterii? Z obrázku je vidět že na dece jsou kontakty na měření napětí na baterii. Tyto kontakty se musí připojit k baterii nebo lze odečítat napětí i z konektru pro baterii který je na desce také?

Měření napětí Konstantin Láska 19.5.2025 16:23

je to vidět v překladu na GitHub, https://github.com/LaskaKit/ESPink-Shelf/blob/main/SW/Multisensor/ESPink_shelf_multisensor.ino

Nedaří se nahrávat Vit S 11.3.2025 19:37

Pokud nahraji ukázkový skript z githubu, zřejmě se nahraje. Zobrazí se Leaving... Hard resetting via RTS pin... ,ale na epaperu se nic nezobrazí. Mohli byste mi prosím napsat, jak do desky nahrávat skripty. Děkuji.

Nedaří se nahrávat Konstantin Láska 11.3.2025 21:47

Zdravím, jaký konkrétní kod byl nahrán? initilizace je správná? jsou tam stejný příklady pro několik displeji

cidlo SCD41 Daniel Riňak 28.11.2024 14:05

po zapojeni cidla SCD41 do usup konektoru mi nenacitava data zo senzoru. Vsetky prikazy funguju, nacita seriove cislo, zmeni offset teploty, tlak, spusti meranie, len nezacne nacitavat data. Skusal som aj cidlo SHT40, taktiez do konektoru usup, to funguje spravne. Zistil som, ze ked cidlo zacnem napajat z externeho zdroja, tak data zacne nacitavat. Skusal som SCD41 napojit na inu dosku esp32, tam ide bez problemov. Takze neviem, co s tym, pravdepodobne bude nieco s napajanim usup, asi nevie dodat tolko prudu, aby sa rozbehlo meranie.

cidlo SCD41 Martin Frajdl 29.11.2024 09:55

Dobrý den, s takovou chybou jsme se doposud nesetkali. Bude nutné prověřit v rámci reklamace. Založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete další informace, jak se bude postupovat dál.

Nahrání knihovny ESPink-Shelf-main Leoš H. 27.11.2024 19:30

Prosím o radu. Při nahrávání výše uvedené knihovny do Arduino IDE mě to nahlásí chybu "Specifikovaný adresář/zip soubor neobsahuje korektní knihovnu". Je nějaká podmínka verze SW Arduino? Mám nastavenou desku "ESP32 Dev Module". Děkuji.

Leoš H. 28.11.2024 12:48

Knihovnu GxEPD2 se opodařilo nahrát bez problému. Výše u desky v souvisejících dokumentech je odkaz na Github, kde lze jako zip soubor stáhnout ESPink-Shelf-main knihovnu. Při nahrání do Arduino IDE to nahlásí, že soubor obsahuje nekorektní knihovnu. Zkuste to, zda vám to půjde či nikolv. Mám Ardiuno IDE nainstalované na dvou ntb, a hlásí to u obou stejně.

Nahrání knihovny ESPink-Shelf-main Martin Frajdl 28.11.2024 07:10

Dobrý den, jakou "výše uvedenou" knihovnu jste se snažil nahrát? Musí se doinstalovat knihovna GxEPD2 a to lze i z Arduino IDE.

Připojení GPS modulu a tlačítka Luděk 11.5.2024 10:04

Zdravím, desku mám, je výborná. Na které vyvody na této desce byste doporučili připojil GPS modul NEO (Rx, Tx) a na jaký vývod připojit tlačítko, které bude procesor probouzet z deep sleep? Díky, Luděk

Připojení GPS modulu a tlačítka Konstantin Láska 12.5.2024 09:05

Piny jsou popsány na desce, je možné použít Rx a Tx piny, ale nesmí byt připojené při programování. nebo kterékoliv se software serial. Ja probouzím kdykoliv tlačítkem reset.

BME280 Milan Novák 21.1.2024 14:19

Dobrý den, bohužel se nedaří zprovoznit BME280 na této desce. Nemůžee to nají odpovídající I2C adresu. Když zkusím I2C oskenovat, tak mi to vrátí pouze 0x69, ale opět se BME nezprovozní. Se stejným kódem na LaskaKit ESP32-LPKit to běhá v pohodě. Nezkoušel někdo zprovoznit BME280 přes uŠup na LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper. Děkuji

Díky Milan Novák 22.1.2024 17:43

To je ono :) pinMode(2, OUTPUT); digitalWrite(2, HIGH);

BME280 Martin Frajdl 22.1.2024 08:57

Dobrý den, zde by měla být situace obdobná jako u LPKitu. I2C piny jsou stejné - SDA=21 a SCL=22. Také musí být nastaven pin GPIO2 na úroveň HIGH. To zajistí zapnutí napájení do I2C konektoru. Zkuste případně proměřit, zda je opravdu 3,3V na napájecích pinech senzoru.

Rámeček a batérie Michal Hlavac 3.1.2024 15:58

Dobrý deň, chcel by som sa opýtať, že či sa do spomínaného rámčeku EW0213F9 vojde batéria GeB LiPol Baterie 302040 200mAh_ dakujem

nevejde lukas 4.1.2024 08:06

Doporučovaný rámeček EW0213F9 není vůůůůbec vhodný, zadní záda se na to nenapasují, překáží z desky vystupující součástky. Zadní kryt má přípravu na 2x kulaté velké plochá baterie, který vlastně jen překáží. Bylo by použitelné pokud by si někdo vytiskl zadní kryt.

ADC Lukas 28.11.2023 14:17

Na desce lze najít plošky s označením ADC, dle PDF na GitHub je pravděpodobně napojené napětí baterie na GPIO34, při čtení tohoto PINu jako AD nedostávám hodnoty, které by ukazovaly skutečné napětí baterie. Je třeba na plošky připojit nějaký dělič nebo?

ADC Lukas 28.11.2023 14:53

Na Gitu jsem to hledal, ale bohužel práci s baterií jsem nenašel.

ADC Martin Frajdl 28.11.2023 14:33

Dobrý den, propojky ADC-BATT a ADC musí být pro měření baterie propojené. Poslední verze je má již z výroby propojené. Můžete zkusit pro jistotu propojit tyto propojky kapkou cínu. Také v programu je potřebné provést vynásobení naměřených hodnot správným koeficientem. Doporučuji projít náš demo kód, kde jsou tyto podrobnosti uvedeny. Demo kód naleznete také na GitHubu.

Jakou desku v Arduinu nastavit Ladislav 26.8.2023 18:25

Dobrý den, prošel sem github i tady na vašich stránkách a nenašel jsem informaci, jakou desku mám nastavit v arduinu, abych mohl bez obtíží flashnout. Děkuji.

Ladislav 7.9.2023 08:50

A ještě drobná informace, rychlost upload 460800 a vše funguje jak má. Opravdu dobrá univerzální deska!!!

Jakou desku v Arduinu nastavit Martin Frajdl 28.8.2023 07:16

Dobrý den, všechny naše desky používají základní nastavení výrobce. Vyberte tedy ESP32 Dev Module.

Konektor baterie Honza 21.8.2023 20:23

Konektor na baterii je podle fotky JST 1mm, budou taky v nabídce?

Konektor baterie Martin Frajdl 22.8.2023 08:24

Dobrý den, tento kablík bude součástí balení a plánujeme i jeho samostatný prodej. Holý konektor zatím do nabídky neplánujeme.

Josef 20.8.2023 21:41

Ahoj, je k téhle desce někde schema v PDF? Snažím se na ní rozjet esphome a zatím se mi nedaří najít SPI ani rozjet display. Děkuju

lukas 24.11.2023 18:46

Ruším poplach, sem jelito, je to na Gitu kde je examle pro ESPHOME

lukas 24.11.2023 18:21

Ahoj, pokouším se o něco podobného, máte někdo zjištěno na jakých pinech je SPI a display?

ahoj, Konstantin Láska 21.8.2023 07:16

pdf jsem nahrál

Ramecek Michal Hlaváč 16.8.2023 14:21

Dobry den, v textu sa spomina ramecek. Pochopil som, ze nie je sucastou balenia. Ale netusim o akom ramecku pisete. Je to nejaky dalsi produkt, ktory sa da objednat? Ak ano, chyba linka. Alebo sa da vytlacit na 3d tlaciarni? Ak ano, tak takisto nevidim ziaden odkaz na subor. Tiez sa pise, ze verzia s 1.6mm PCB sa do ramecku nevojde. Ako zistim, ze ktoru verziu som si objednal? Dakujem, m.
