LaskaKit INA219 proudový senzor

Kód: LA131170
78 Kč 64,50 Kč bez DPH
Skladem (418 ks)
Můžeme doručit do:
10.10.2024

Kompletní monitoring zařízení zahrnující baterii a třeba i solární panel nebo stejnosměrný motor není jen tak.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Kompletní monitoring zařízení zahrnující baterii a třeba i solární panel nebo stejnosměrný motor není jen tak.

Senzor INA219 je integrovaný obvod vyvinutý společností Texas Instruments, který slouží k měření proudu a napětí v elektrických obvodech. Tento senzor se často používá k monitorování a řízení spotřeby energie elektrických zařízení. Jeho hlavním účelem je umožnit přesný a spolehlivý způsob měření napětí na vstupu a spotřeby proudu pro různé aplikace, včetně napájení embedded systémů, solárních panelů, baterií, motorů, LED osvětlení a dalších zařízení.

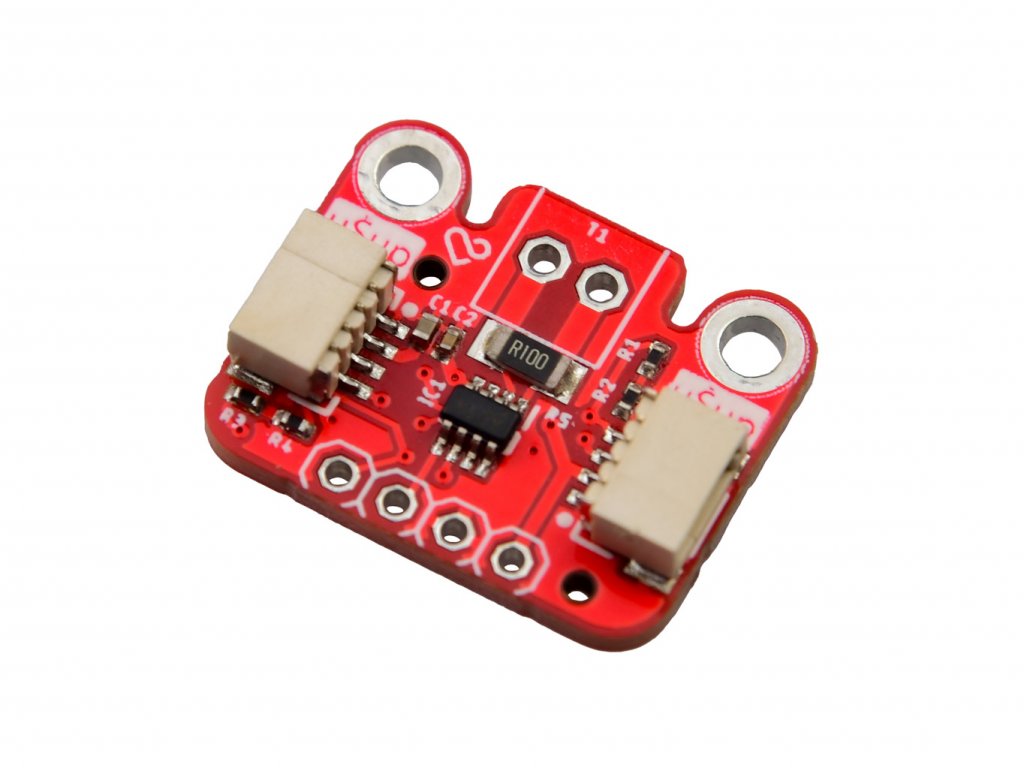

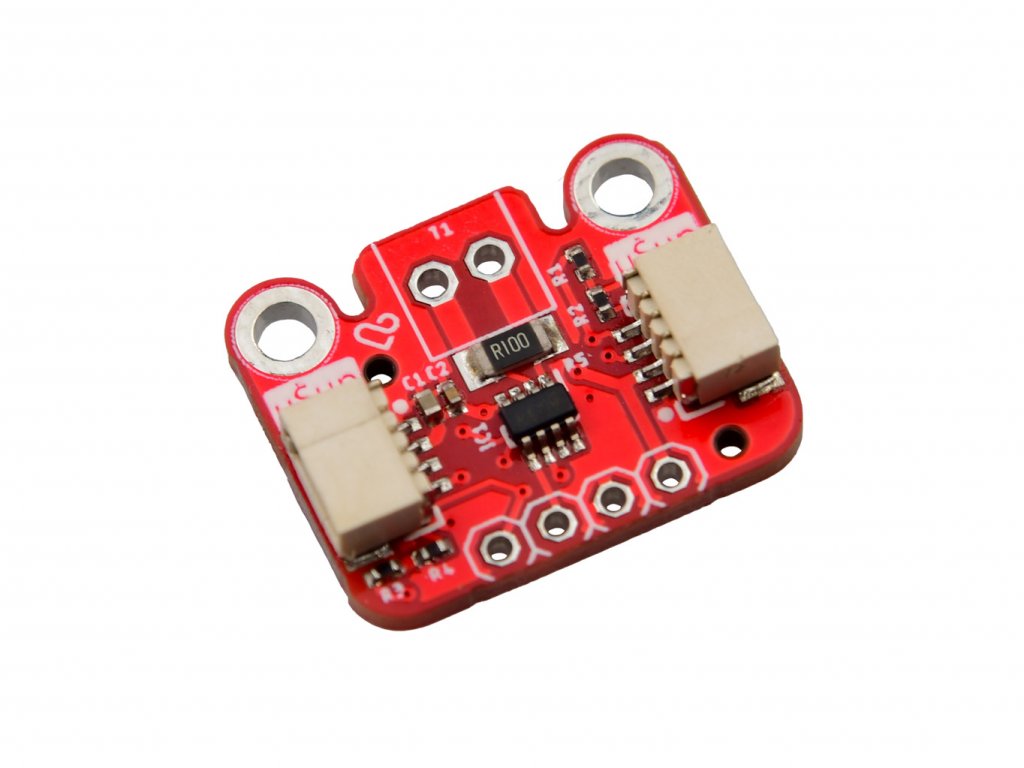

Náš modul s INA219 je osazen dvěmi uŠup konektory. Díky nim jedoduše propojíš modul s řídící deskou a dalšími moduly.

Připojit to můžeš nejen do našich vývojových kitů jako jsou univerzální Meteo Mini s možností připojení solárního panelu, jednoduše programovatelný ESP32-DEVKit, velmi úsporný a malý kit ESP32-C3 LPKit, ESPInk s ESP32 a velkým 4.2" ePaper nebo populárním kitem s ESP32 a 3.5" TFT displejem.

Nakonec, není nutné používat pouze naše desky - použít můžeš téměř kterékoliv Arduino, jednodeskový počítač Rock Pi nebo Raspberry Piči jiné vývojové kity s I2C sběrnicí.

Specifikace:

  • Čip: INA219
  • Napájecí napětí: 3.3-5.5V
  • Odběr proudu: cca 1mA
  • Odběr proudu v režimu spánku: 15μA
  • Rozsah měření proudu: 3,2A
  • Rozlišení převodu: 12bit
  • Přesnost měření: ±1%
  • Odpor snímacího rezistoru: 0.1Ω
  • Pracovní teplota: -25-85°C.
  • Rozměr: 20x16.4mm.
  • Svorkovnice (není součastí balení)

Součástí dodávky:

  • 1ks LaskaKit INA219 proudový senzor
  • 1ks 4 pinová lišta

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Proudové senzory a měření napětí
Záruka: 2 roky
Hmotnost: 0.005 kg
Druh čidla: Proud
Výstup: Digitální, I2C
5
2x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
M Avatar autora | 9.4.2024
Dobry den, existuje neco, jako INA219, ale pro vetsi proudy 10/20A? Dekuji
5
MS Avatar autora | 25.2.2024

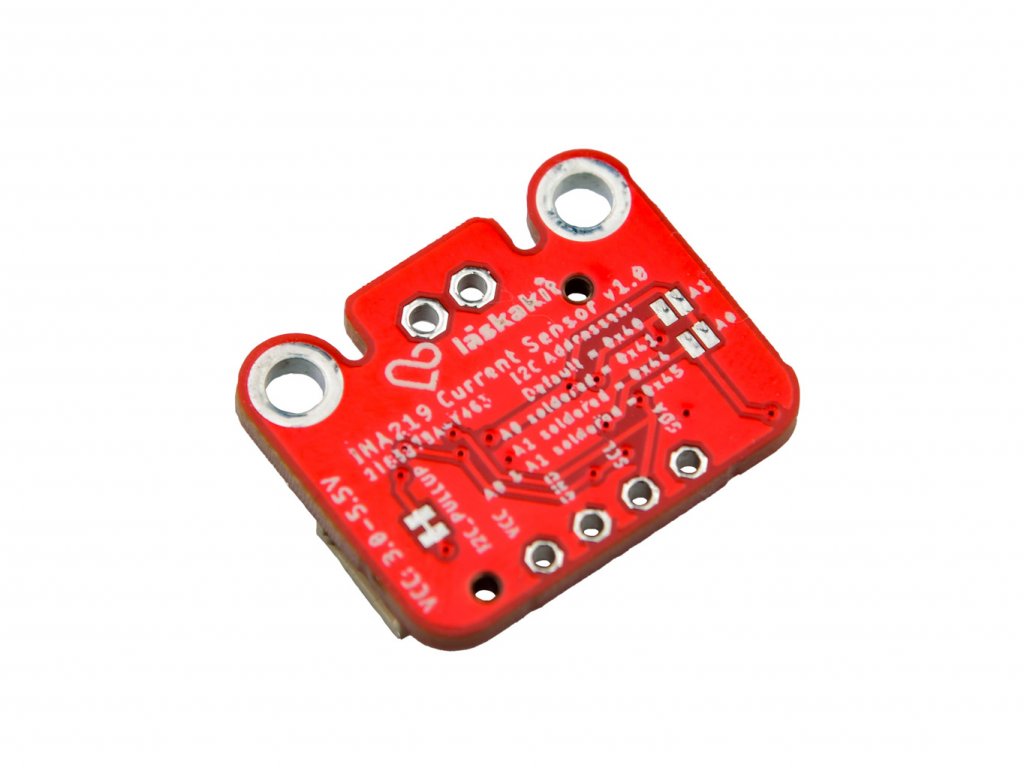

Velice užitečný obvod pro měření proudu a napětí např. při nabíjení baterie apod. Navíc se čtyřmi nastavitelnými I2C adresami a Šup konektory není problém zapojit jich několik na jednu I2C sběrnici. Chybí jen označení vstupů nahoře na boardu (vlevo je Vin-, vpravo pak Vin+, tzn. neintuitivně). Kdo použije vstup vlevo a výstup vpravo, ten bude překvapený záporným reportovaným proudem.
Nevyplňujte toto pole:
PJ Avatar autora Pridani prokoveni 9.5.2024 12:23
Nedavno sem porteboval uchytit sensor na jinou desku plastovymi sroubky, dirky ale byly male. Tak sem prevrtal dirky na prumer 3mm a sensor prestal fungovat. Tak sem porad resil, cim to bude a uz sem chtel prepajet INA obvod z jine desky protoze se mi nechtelo dalsi prevrtavat. Pak sem si na neprevrtane desce vsiml, ze je vnitrek prokoveny. Pridanim dratku spojujici obe strany desky sem problem vyresil. Takze jen jako navrh dodavam, at treba v dalsi revizi je uz z vyrobu separtni prokov, co tuhle situaci resi.
Odpovědět
KL Avatar autora Pridani prokoveni 9.5.2024 12:55
Přidáme v nové verzi.
JN Avatar autora Vyšší proud 3.4.2024 00:45
Pokud bych chtěl zvýšit hranici měřeného proudu třeba na dvojnásobek, tak stačí vyměnit ten rezistor a přidat od něj ke svorkovnici nebo kabelu vrstvu cínu? Máte vhodné rezistory? Nebo ideálně budete mít celá čidla pro vyšší proudy? :-)
Odpovědět
MF Avatar autora Vyšší proud 3.4.2024 08:47
Dobrý den, na tuto otázku naleznete odpověď v datashetu obvodu, který máme ke stažení v popisu zboží. Je to tak, jak píšete, stačí vyměnit snímací rezistor a popř. upravit kalibraci na nové hodnoty. Bohužel tyto snímací rezistory v nabídce nemáme.
