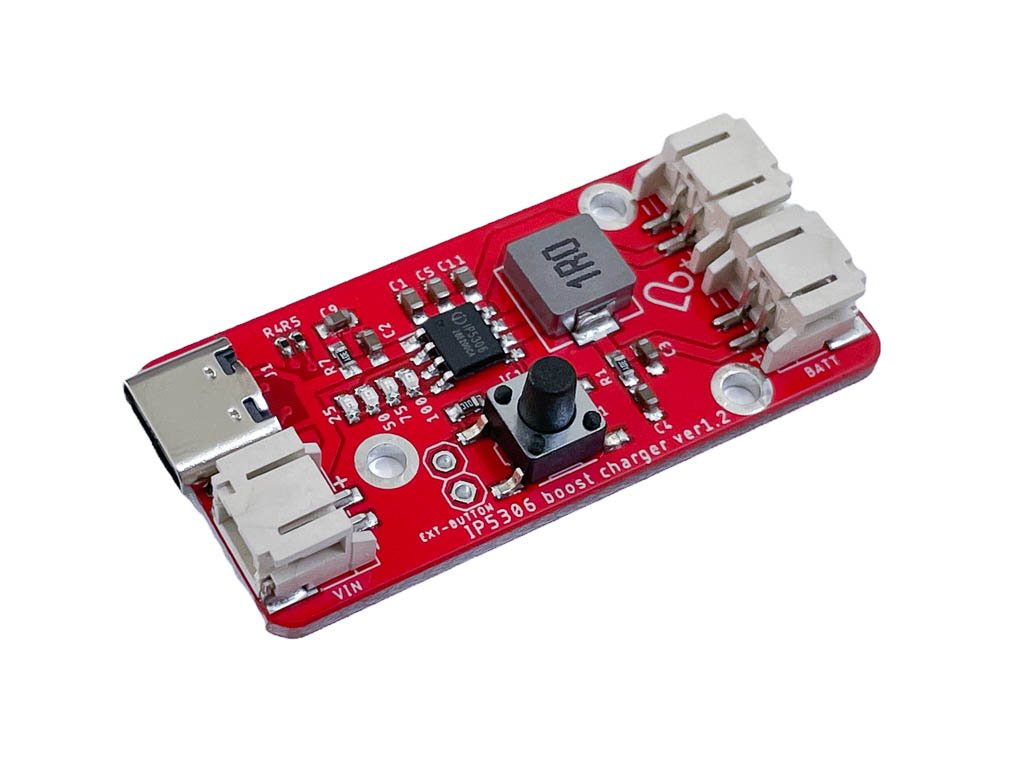

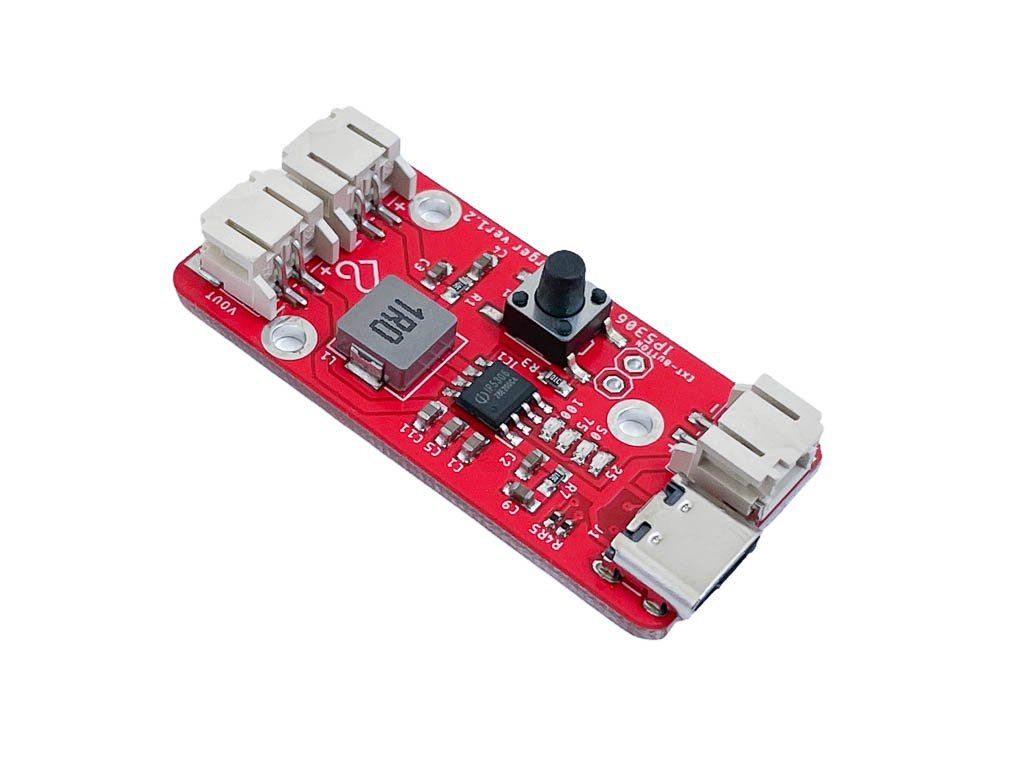

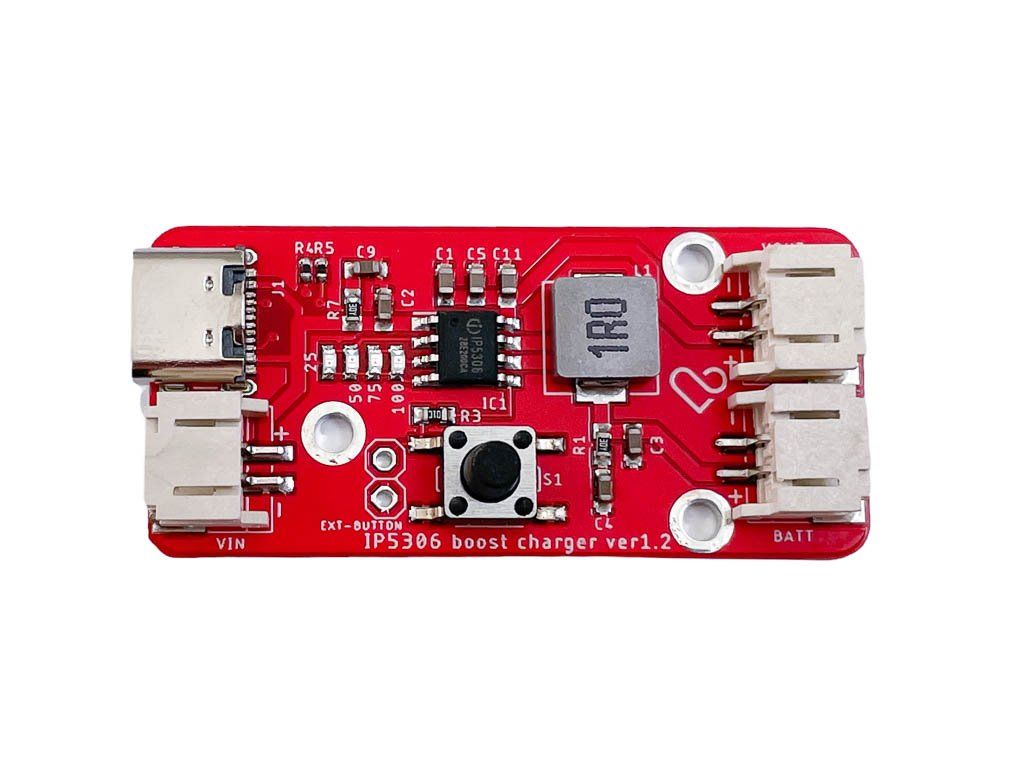

LaskaKit nabíječka Li-ion článku + boost IP5306 5V 2.1A

Kód: LA123106

1 hodnocení

Značka: LaskaKit

LaskaKit nabíječka Li-ion článku + boost IP5306 5V 2.1A

128 Kč 105,80 Kč bez DPH

(195 ks)

Můžeme doručit do: 7.1.2026

Boost měníč a nabíječka li-ion/ li-po baterie v jednom. IP5306 je multifunkční power management IO s integrovaným boost měničem, nabíječkou lithiové baterie a indikátorem stavu baterie, který poskytuje kompletní napájecí řešení pro mobilní napájení.

Detailní informace

Doprava zdarma

od 1 000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 1 000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

Při vypnutí výstupního měniče dojde pouze k zastavení spínacího tranzistoru, ale na výstupu je stále napětí do cca napětí baterie

Režimy:

V režimu vybíjení: jedno krátké stisknuti tlačítka zapne 5V výstup, dvojitým stiskem tlačítka se měnič vypne (na výstupu zůstane cca 1-2V)
V režimu nabíjení tlačítko nemá funkce
Pokud odběr je menší než 50mA, výstup se po 30 sekundách vypne

Specifikace:

Verze: v1.3
Vstupní napětí: 4.5-5.5V
Nabíjecí proud: max. 2.1A
Výstupní napětí: 5V
Vybíjecí proud: max. 2.4A
Nabíjení baterie: 4.2V+-1%
Účinnosti vybíjení (boost) až 96%
Vlastní spotřeba po dobu nečinnosti: 50μA
Inteligentní identifikace zátěže, automatické vypnutí (<50mA)
LED indikátor stavu kapacity baterie
Ochrana proti přepětí
Nadproudová a zkratová ochrana
Ochrana proti vybíjení
Synchronní nabíjení a vybíjení
Konektory: USB-C, JST-PH 2pin
Rozměry: 47x22mm
Váha: 6g

Součástí dodávky:

1ks LaskaKit nabíječka Li-ion článku + boost IP5306 5V 2.1A

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Nabíječky baterií a ochrana baterií
Záruka:	2 roky
Hmotnost:	0.006 kg

Zobrazit všechny podobné produkty

5,0 1 hodnocení

Přidat hodnocení

Nevyplňujte toto pole:

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Radim Sejk | 6.6.2023

Skvělý obvod, ulehčuje mi spoustu práce při bastlení, hlavně ve spojení s ESP. V některých případech propojuji GPIO z ESP s KEY vstupem na desce čímž získám možnost plánovaně vypnout celou soustavu. Uvítal bych ale na desce jednu drobnou změnu. Kromě JST konektorů (hlavně výstupního) by se mi líbily i pady (ideálně s prokoveným otvorem) na připájení vodičů.Nemuselo by to nutně na desce zabrat moc místa ani jí výrazně zdražit a zvětšila by se tak univerzálnost. Při stávajícím používání to pro mě většinou znamená nakrimpovat si vlastní, nebo upravit vámi prodávané (mají prohozené barvy vodičů).

Přidat komentář

Pozor na vypnutý stav Jan Břenek 9.9.2025 14:41

Se zaplým modulem dává 5v. Při vypnutí dává 2,1v. Pokud máte zájem o modul který dává 0v (např. pro esp), tento bych nebral

Použití solárního panelu Jan Trojan 30.12.2024 09:00

Dobrý den, je možné na vstup tohoto modulu připojit menší solární panel (6V, max 10W)? Děkuji za odpověď.

Použití solárního panelu Martin Frajdl 30.12.2024 09:33

Dobrý den, tato nabíječka ale nemá funkci MPPT, tak pokud nebude mít panel dostatečný výkon, nemusí fungovat správně.

Nabíjení a napájení současně Karel Kupka 1.3.2023 07:44

Dobrý den, je pomocí tohoto modulu možné zároveň v jednu chvíli nabíjet baterii a napájet nějaké zařízení?

Nabíjení a napájení současně Martin Frajdl 1.3.2023 11:41

Dobrý den, ano, to je možné.

Nasazeno, otestováno a paráda ! :-D Martin Moučka 13.2.2023 23:29

Jupí ! Váš obvod jako jediný utáhne start ESP, navěšených zařízení a 7" displeje Nextion. Jsem spokojen. Konečně dlouho hledané řešení. V tomto světle je restart při odpojení napájení jen drobná vada na kráse. Ještě uvidím jestli nebude problém s vypínáním při malém odběru, ale zatím je spotřeba obvodu kolem 90 mA, tak snad to bude v pohodě. ZATÍM DĚKUJI. :-)

Nevypíná se. Martin Moučka 9.2.2023 17:10

Dobrý den pane Lásko. Dnes jsem obdržel modul a hned ho vyzkoušel. Bohužel mi asi nefunguje jak má. Možná dělám někde chybu. Po připojení napájení do USB-C se modul ihned zapne i bez stisku tlačítka. V režimu chodu s napájením z USB-C se nedá vypnout. (Zkoušel jsem jednoklik, dvojklik, držení různou dobu až 12s, tehdy se vypne, ale po puštění tlačítka se opět zapne.) Při připojené baterii se v okamžiku odpojení napájení na chvíli přeruší výstup a zařízení se restartuje. To je špatné. Pozn.: V režimu chodu pouze z baterie se vypne po cca 3s držení tlačítka. Můžete mi poradit co s tím ? Děkuji, Martin Moučka.

Nevypíná se. Martin Frajdl 13.2.2023 11:53

Dobrý den, to je normální chování obvodu IP5306. Tento modul nemá funkci UPS.

Automatické odpojení Martin Moučka 8.2.2023 01:04

Dobrý den. Dá se nějak vyblokovat funkce automatického odpojení při proudu méně než 50mA ? Rád bych modul využil pro napájení bezdrátového systému ESP s režimem automatického uspávání, napájeného solárním článkem a baterií. Ten má při hledání sítí poměrně velký odběr a klasické napájecí moduly s 4056 nezvládají nápor a odpojují. Myslíte, že je to vhodné a realizovatelné ? Nebo mi doporučíte jiný napájecí modul ? Děkuji, Martin Moučka.

Igor Bloshchenko 25.1.2025 09:40

Zdravím, podařilo se vám nějak vyřešit to automatické vypínání ? Taky bych to potřeboval zrušit. Na internetu jsem našel, že se musí odpajet nějaký odpor ale schéma k tomu nesedělo.

Automatické odpojení Martin Frajdl 13.2.2023 11:51

Dobrý den, bohužel tuto funkci nelze vypnout.
