LaskaKit SHT45 Senzor teploty a vlhkosti vzduchu

Detailní popis produktu

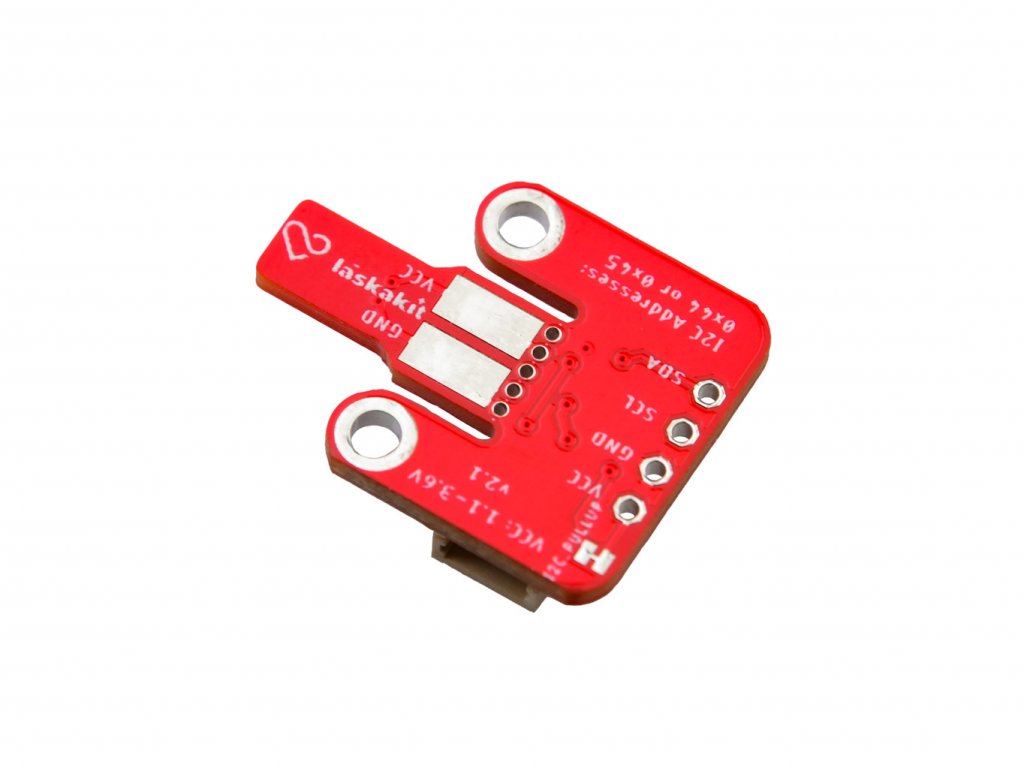

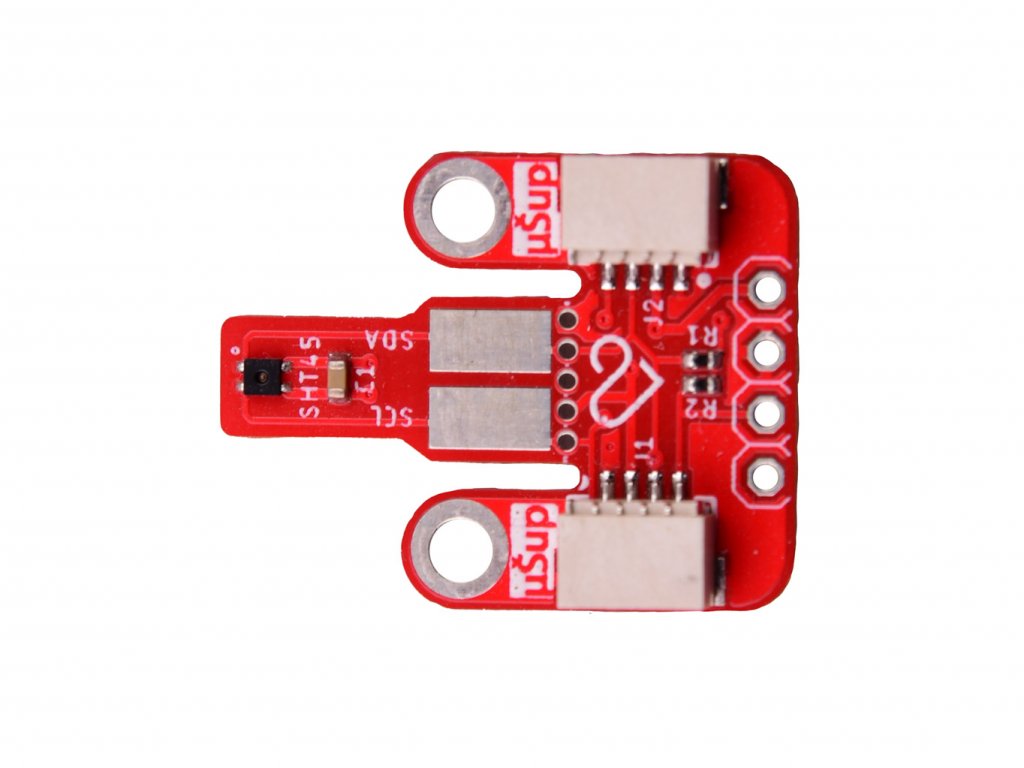

Vybrat dobré a nejlépe i levné čidlo teploty není jen tak. Chceme kvalitu a zároveň i rozumnou cenu. Na základě těchto požadavků vznikl i modul pro měření teploty a vlhkosti. Na desce najdete čidlo SHT45 od firmy Sensirion v pouzdru DFN4, pull-up rezistory a blokovací kondenzátor.

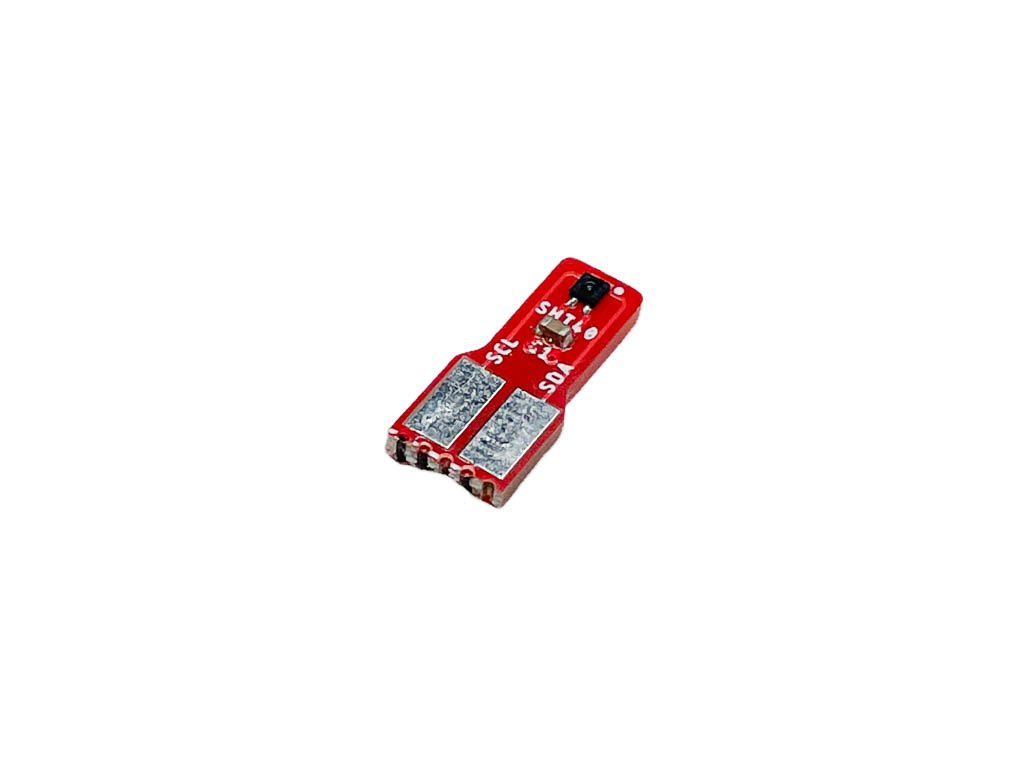

Díky speciálně navržené desce lze část se samotným čidlem odlomit a použít pro vestavbu do krytu pro čidla, nebo do jakéhokoli jiného vhodného krytu. Po odlomení již nejsou na desce I²C pullup rezistory a je nutné, aby je mělo zařízení, ke kterému se bude čidlo připojovat.

Refresh čidla:

• Před prvním spuštěním doporučujeme provést refresh čidla, aby se odstranila případná kontaminace a čidlo měřilo v rámci uvedených parametrů. Refresh spočívá v tom, že se spustí vnitřní vyhřívání čidla na teplotu cca 120°C po dobu cca 90min až měřená hodnota vlhkosti klesne na cca 5%RH. Tuto proceduru je lepší dělat v místnosti s vlhkostí cca 50%RH a teplotě cca 23°C. V závislosti na teplotě a vlhkosti v místnosti se může doba procedury lišit. K tomuto účelu jsme vytvořili program pro Arduino, kde je zapracováno spínání vnitřního topení a současné měření aktuální hodnoty vlhkosti. Při poklesu měřené vlhkosti na 5%RH se cyklus ukončí a přejde na standardní měření. Reálné hodnoty jsou pak k dispozici po vychladnutí čidla na teplotu okolí.
• Tato procedura se může použít i v případě, že čidlo během doby přestane měřit správné hodnoty.

Specifikace:

• Napájení: 1.1-3.6V DC - typicky 3.3V DC
• Rozlišení: 16bit
• Rozsah měření teploty: -40-125°C
• Rozlišení měření teploty: 0.01°C
• Přesnost měření teploty: ±0.1°C
• Rozsah měření vlhkosti: 0-100% RH
• Rozlišení měření vlhkosti: 0.01 RH
• Přesnost měření vlhkosti: ±1.5% RH
• Rozměry: 17x12mm

Součástí dodávky:

• 1ks LaskaKit SHT45 Senzor teploty a vlhkosti vzduchu

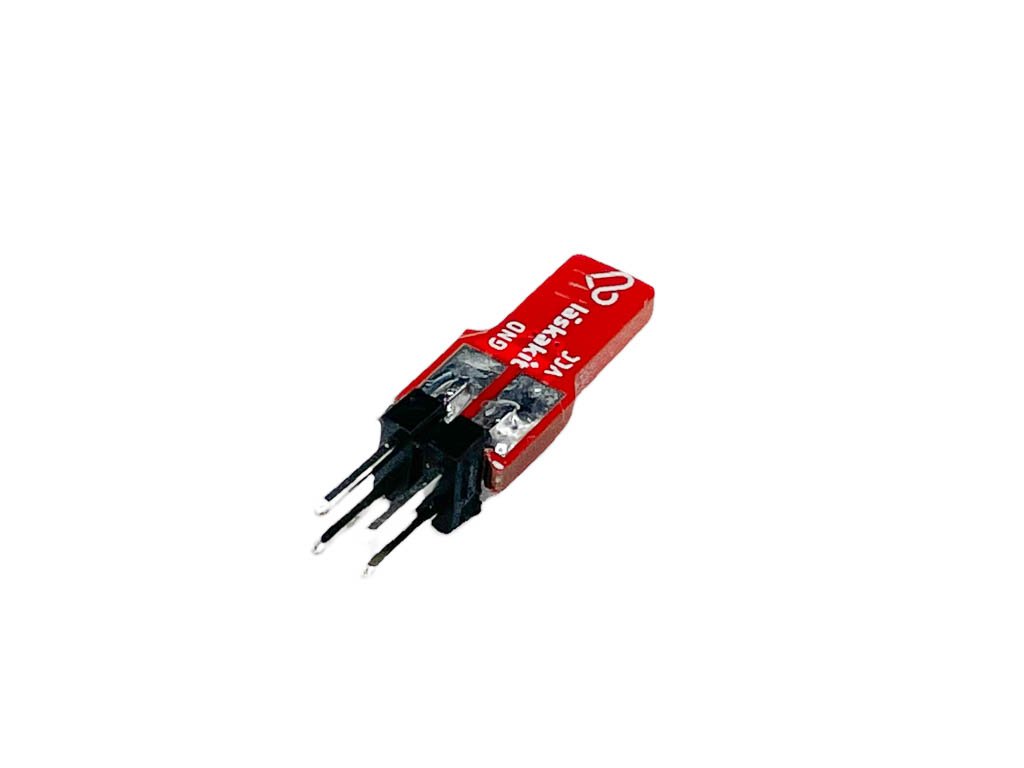

• 1ks kolíkova lišta

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

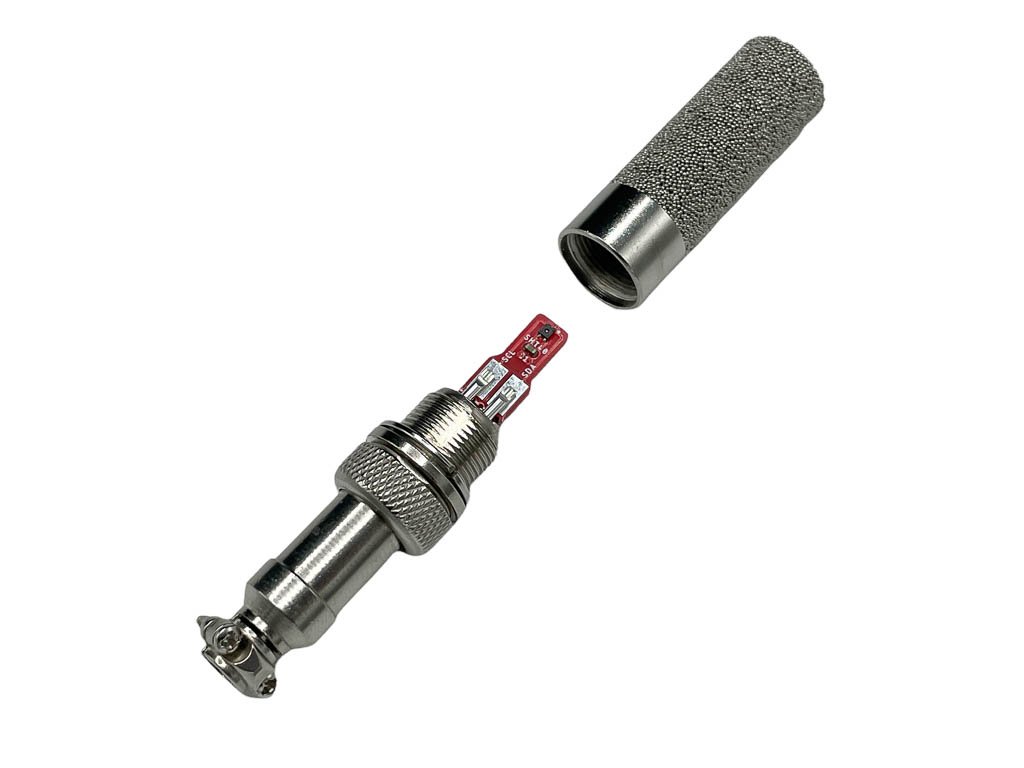

• Venkovní pouzdro není součástí balení
• Při použití venku, doporučujeme postříkat lakem PLASTIK 70, POZOR! lak se nesmí dostat na samotné čidlo, přelep ho před postřikem páskou.
