LED displej Bargraf 10x LED, vícebarevný

Detailní popis produktu

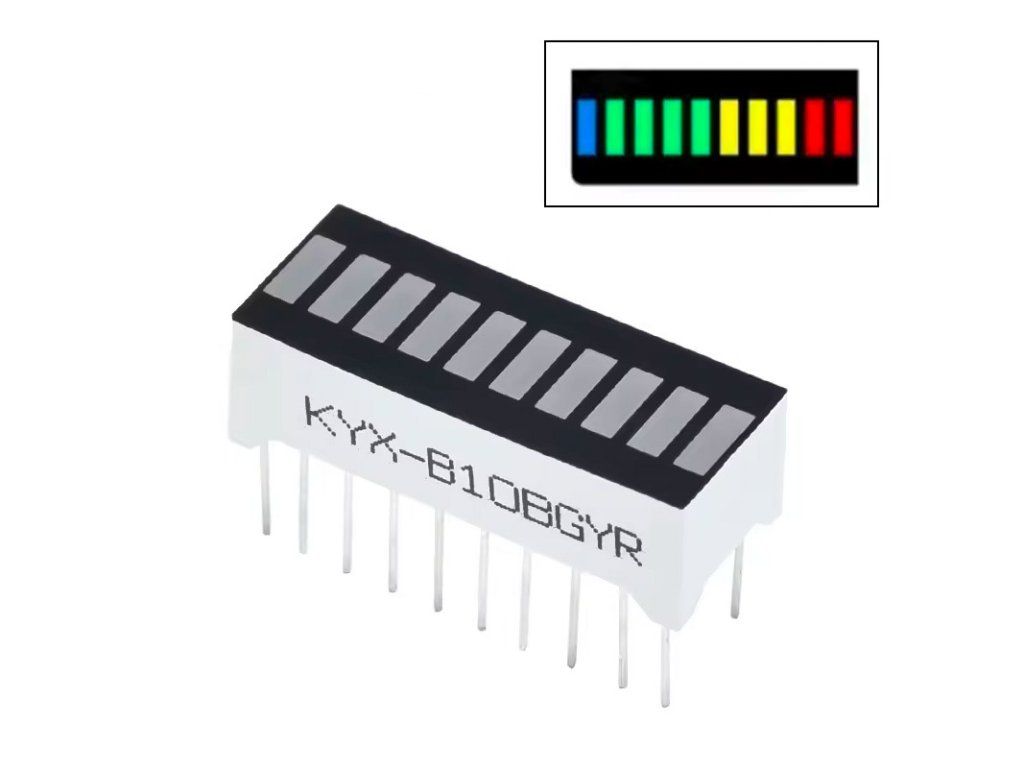

LED bargraf KYX-B10BGYR je deset samostatných LED diod v jednom kompaktním pouzdře, které vedle sebe tvoří sloupcový ukazatel. Používá se všude, kde chceš rychle a přehledně zobrazit úroveň – hlasitost (VU metr), stav baterie, naplnění nádrže, teplotu, sílu signálu nebo jakoukoli jinou analogovou hodnotu. Segmenty jsou ve čtyřech barvách odstupňovaných od modré a zelené až po červenou, takže je hned na první pohled poznat, kdy se hodnota dostává do kritického rozsahu. Každý segment má vlastní anodu i katodu, takže ho můžeš ovládat nezávisle – přímo z GPIO pinů Arduina či ESP32 (s předřadnými rezistory), nebo pomocí posuvného registru 74HC595 nebo driveru LM3914.

Specifikace:

• Označení: KYX-B10BGYR
• Typ: 10segmentový LED bargraf (LED bar graph array)
• Počet segmentů: 10, každý samostatně ovladatelný (vlastní anoda i katoda)
• Barvy segmentů: 1× modrá, 4× zelená, 3× žlutá, 2× červená
• Pouzdro: DIP, 20 vývodů (2 × 10)
• Zapojení:
  • Anody: piny 20–11 (segmenty A–J)
  • Katody: piny 1–10 (segmenty A–J)
• Rozměry:
  • Pouzdro: 25,3 × 10,1 × 7,7 mm
  • Segment: 1,74 × 5 mm, rozteč 2,54 mm
  • Vývody: ⌀ 0,51 mm, délka 3 mm, rozteč 2,54 mm, rozteč řad 7,62 mm
• Hmotnost: 2,35 g
• Napájení segmentu:
  • Úbytek napětí: cca 2,0 V (červená), cca 2,1 V (žlutá, zelená), cca 3,2 V (modrá)
  • Doporučený proud: 5–10 mA na segment
  • Max. proud: 20 mA na segment
• Montáž: do DPS nebo nepájivého kontaktního pole (breadboard)
• Kompatibilita: Arduino, ESP32, Raspberry Pi a jakýkoli 3,3V i 5V systém (vždy s předřadným rezistorem na každý segment)

Obsah balení:

• 1× LED bargraf KYX-B10BGYR, 10 segmentů

Poznámka:

• Ke každému segmentu je nutné zapojit předřadný rezistor – bez omezení proudu se LED zničí.
• Modrý segment má vyšší úbytek napětí než ostatní, proto pro něj zvol menší hodnotu předřadného rezistoru, pokud chceš stejný jas.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
