LilyGO T-Encoder Pro ESP32-S3 otočný ovladač s 1,2" dotykovým AMOLED 390×390, μŠup (Qwiic, STEMMA QT), černý

Detailní popis produktu

LilyGO T-Encoder Pro je hotový otočný ovladač s vlastním mozkem – kombinuje nekonečný rotační enkodér, kapacitní dotykový AMOLED displej a čip ESP32-S3 s Wi-Fi a Bluetooth. Celé přední kolečko se otáčí a dá se i stisknout, takže jedním prvkem ovládáš hlasitost, teplotu, jasnost světel nebo menu na displeji. Díky 16 MB Flash a 8 MB PSRAM zvládne i náročné grafické rozhraní v LVGL a hodí se jako ovládací panel pro domácí automatizaci, MIDI či USB kontroler, chytrý termostat nebo jako efektní ovladač k počítači. Pro připojení externích čidel a modulů je na spodní straně konektor μŠup (Qwiic, easyC, STEMMA QT) s I2C.

Specifikace:

• Čip: ESP32-S3-R8 (dvoujádrový Xtensa LX7, až 240 MHz)
• Paměť:
  • Flash: 16 MB
  • PSRAM: 8 MB (Octal SPI)
• Bezdrátová komunikace:
  • Wi-Fi: 2,4 GHz (802.11 b/g/n)
  • Bluetooth: 5 (LE)
• Displej:
  • Typ: AMOLED, dotykový, kruhová zobrazovaná plocha
  • Úhlopříčka: 1,2"
  • Rozlišení: 390 × 390 px
  • Barvy: 16,7 mil. (24 bit)
  • Jas: typicky 500 cd/m²
  • Kontrast: 60 000:1
  • Rozhraní displeje: QSPI
  • Řadič displeje: CO5300 (novější série) nebo SH8601 (starší série)

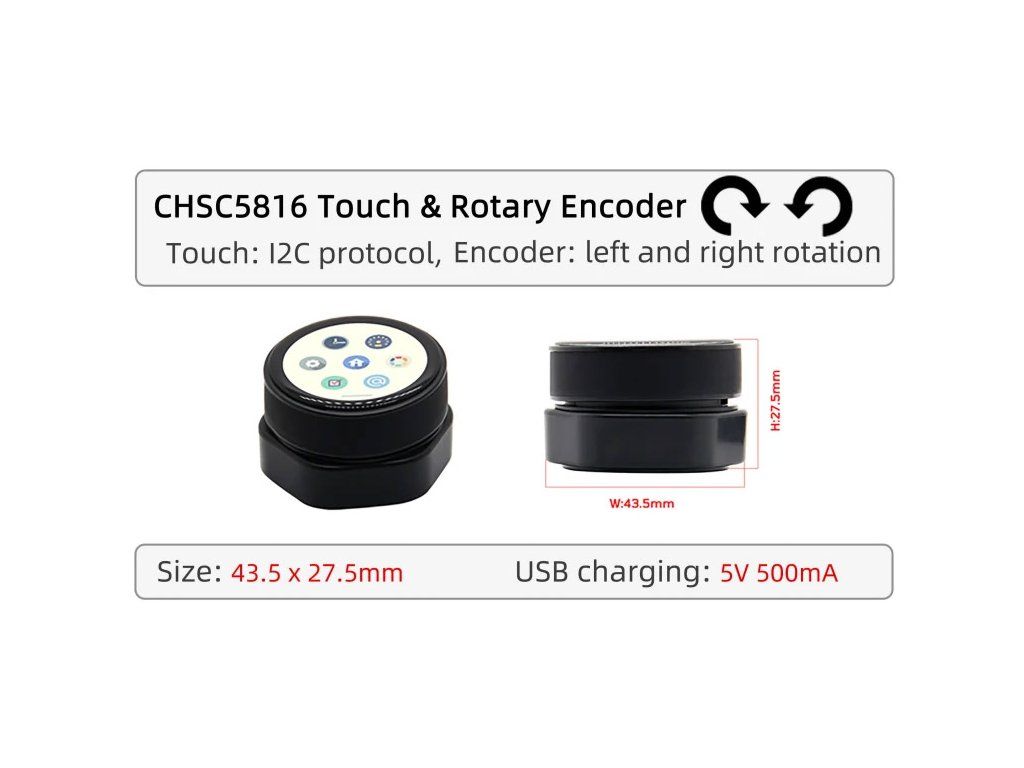

  • Řadič dotykové vrstvy: CST816 nebo CHSC5816, I2C
• Ovládací prvky:

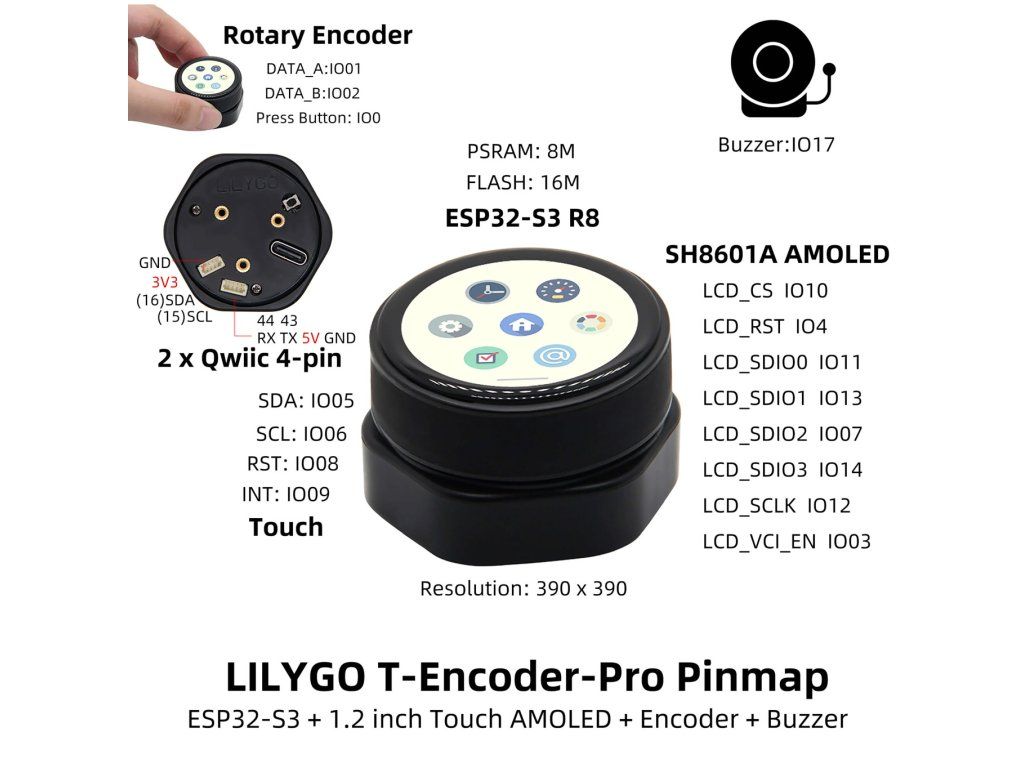

  • Rotační enkodér: nekonečné otáčení oběma směry (piny IO1, IO2)
  • Tlačítko: stisk celého kolečka (pin IO0)
  • Dotyk: kapacitní, jednobodový
  • Tlačítko BOOT: pro ruční přepnutí do režimu nahrávání
• Zvuková signalizace: bzučák (pin IO17)
• Konektory:
  • 1× μŠup (Qwiic, easyC, STEMMA QT): I2C – GND, 3,3 V, SDA, SCL
  • 1× 4pinový konektor UART: UART0 – GND, 3,3 V, TX, RX
  • 1× USB-C: napájení, programování a sériová linka (USB CDC / JTAG)
• Napájení: 5 V přes USB-C, logika 3,3 V (LDO RT9080); deska neobsahuje nabíječ akumulátoru
• Montáž: 3× závitová vložka v základně
• Programování: Arduino IDE, PlatformIO (jádro ESP32 Arduino) i ESP-IDF
• Doporučené knihovny: Arduino_GFX, LVGL 8.3.5, SensorLib
• Barva: černá

Obsah balení:

• 1× LilyGO T-Encoder Pro (černý)

Poznámka:

• Podle výrobní série může být osazen displej s řadičem CO5300 a dotykem CST816, nebo starší SH8601 s dotykem CHSC5816. Před nahráním ukázkového kódu si ověř, kterou verzi máš – v repozitáři LilyGO najdeš příklady i firmware pro obě.
• Oba čtyřpinové konektory na spodní straně vypadají stejně, ale jeden vede I2C (μŠup) a druhý UART. Před připojením modulu si je nepleť.
• Sériový výstup na konektoru UART je ve výchozím nastavení vypnutý – pokud ho chceš používat, nastav v Arduino IDE volbu „USB CDC On Boot: Disabled".
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
