Měřicí kabel SMA (m) – SMA (m), RG223, 6 GHz

Detailní popis produktu

Měřicí koaxiální kabel RG223 s konektory SMA male na obou koncích slouží k propojení VF přístrojů a měřeného obvodu v pásmu DC–6 GHz. Kabel s dvojitým postříbřeným opletením má nízký útlum i dobré stínění, takže se hodí k NanoVNA, analyzátorům spektra, generátorům a dalším přístrojům, kde záleží na přesnosti měření. Celá sestava má PSV do 1,25 v celém pásmu, konektory jsou ze zlacené mosazi a přechod na kabel je zpevněný smršťovací bužírkou. Na rozdíl od tenkého RG316 je RG223 robustnější a hodí se i pro delší propojení na pracovním stole.

Specifikace:

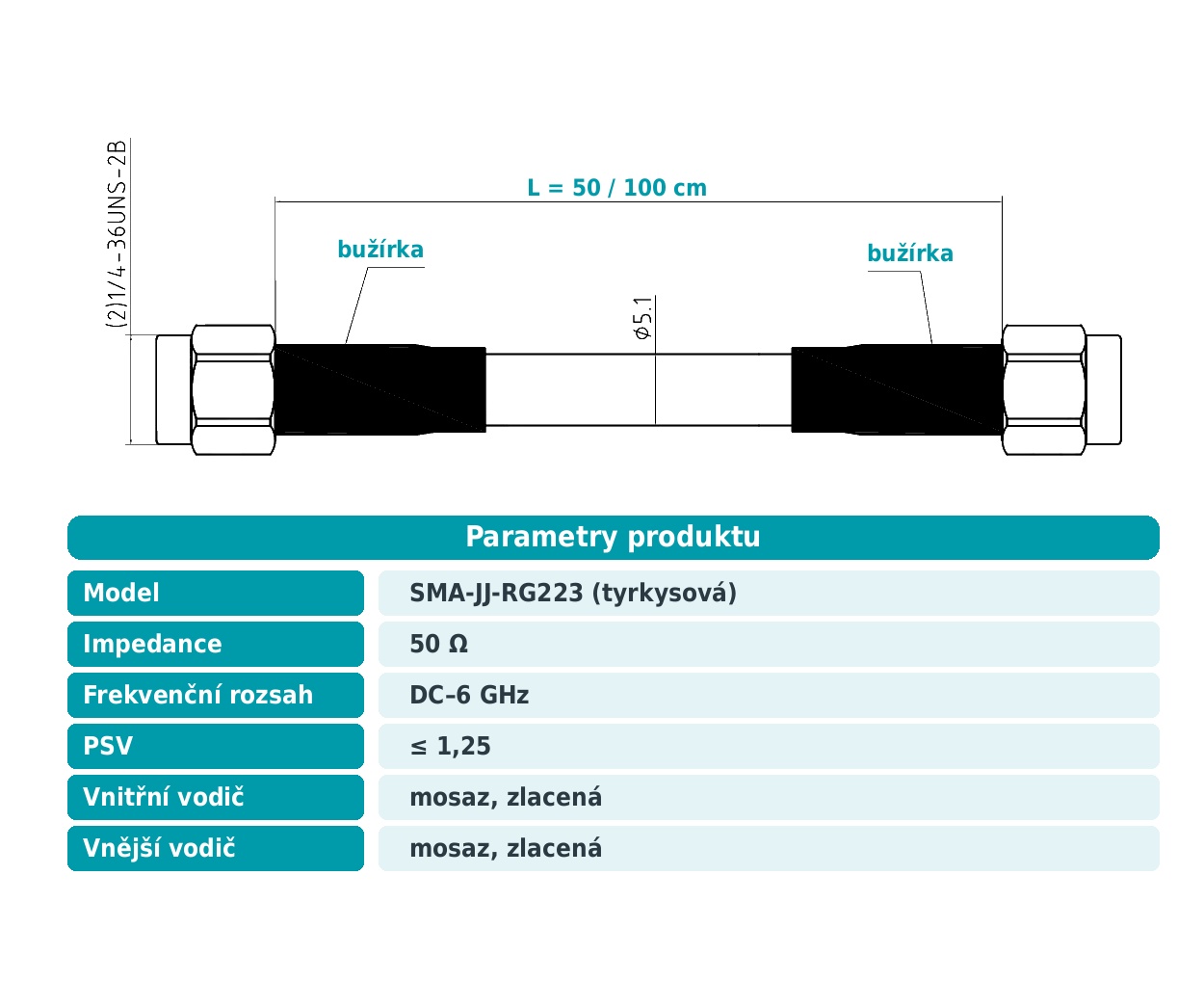

• Model: SMA-JJ-RG223
• Konektory: 2× SMA male (vnitřní závit 1/4"-36 UNS-2B, středový kolík)
• Impedance: 50 Ω
• Frekvenční rozsah: DC–6 GHz
• PSV sestavy: ≤ 1,25
• Útlum kabelu:
  • 100 MHz: 0,125 dB/m
  • 400 MHz: 0,256 dB/m
  • 1 GHz: 0,42 dB/m
  • 3 GHz: 0,78 dB/m
  • 5 GHz: 1,05 dB/m
• Elektrické vlastnosti kabelu:
  • Kapacita: 95 pF/m
  • Rychlost šíření: 70 %
  • Max. provozní napětí: 1400 V
• Konstrukce kabelu:
  • Vnitřní vodič: postříbřená měď, Ø 0,91 mm
  • Izolace: PTFE, Ø 2,98 mm
  • Stínění: dvojité opletení z postříbřené mědi
  • Plášť: PVC, tyrkysový, Ø 5,2 mm
• Materiál konektorů: mosaz, zlacená (vnitřní i vnější vodič)
• Varianty:
  • 50 cm
  • 100 cm
• Vhodné pro:
  • NanoVNA 2.8" vektorový analyzátor
  • HTOOL SA8 analyzátor spektra a generátor signálu

Obsah balení:

• 1× měřicí kabel RG223 SMA male – SMA male (délka dle zvolené varianty)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
