Product detailed description

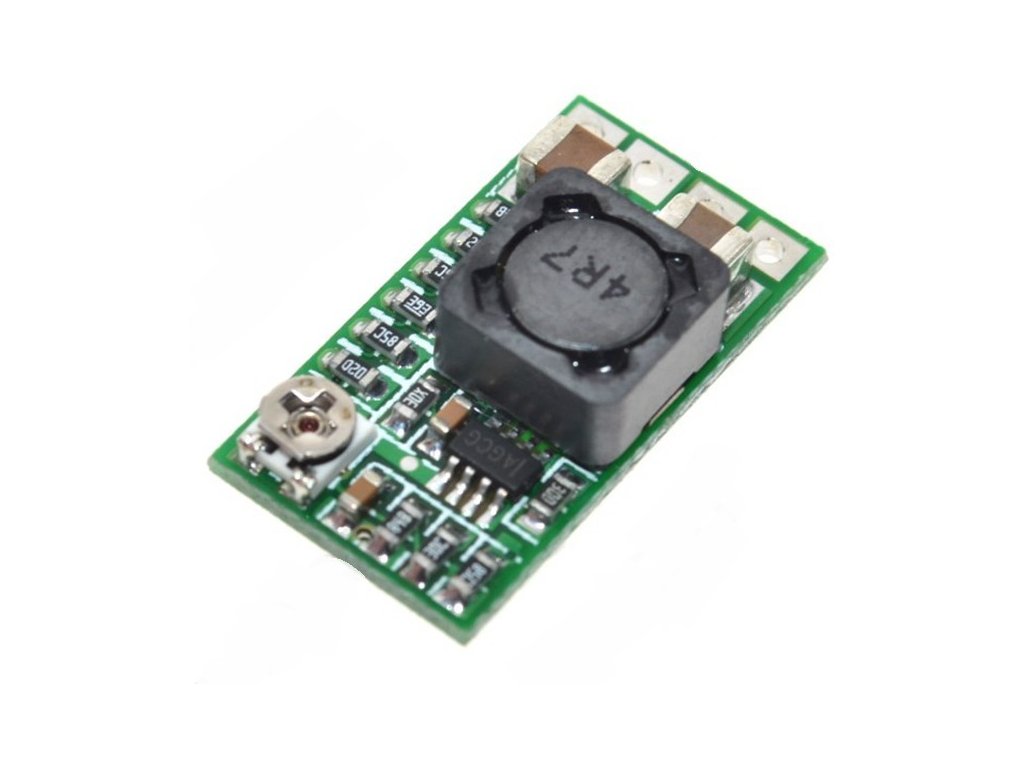

Micro step-down converter, adjustable
If you want to work with a lot of current, make sure to dissipate the heat!
According to available information, these modules have appeared on the market that are not equipped with the original chip and may cause destruction of the electronics connected to such a module. Our modules are equipped with the original chip with the designation |AGC(N).
Specifications:
- Control circuit: MP2315
- input voltage: DC 4.5-24V
- output voltage: adjustable and fixed output
- adjustable range: 0.8-17V, fixed voltage 1.8V 2.5V 3.3V 5V 9V 12V
- output current: 3A (max)
- efficiency: up to 97.5% (and 6.5 out of 5V 0.7A)
- switching frequency: 500KHz
- ripple Wave: 20mV (in 12V out 5V 3A)
- surge protection: no
- static current: 0.85mA
- dimensions: 20x11x5mm
The default output voltage is adjustable, if you need a fixed output voltage, cut the path in the picture and then connect the contacts (1.8, 2.5, 3.3, 5, 9, 12V)
Included in delivery:
- 1pc Mini step-down converter
Remark:
This product is not a standalone functional unit and may require professional installation.
Additional parameters
| Category: | Step-Down Converters |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.004 kg |
| Max. output current: | 1-3A |
| Constant current function: | ne |
| Input voltage max.: | 12-30V |
| Input voltage min.: | 4-7V |
| Output voltage max.: | 12-20V |
| Output voltage min.: | 0-1V |
| Max. Power: | 25-50W |
| The smallest voltage difference: | 1.5V |
| The item has been sold out… | |
Add a rating
5
4
3
2
1
List of ratings
5
ZV
Zdeněk Volena
Zdeněk Volena
funguje skvěle, nastavení je hodně citlivé
5
OK
Ondřej Kohoutek
Ondřej Kohoutek
Ano, jak píše kolega níže, pevné nastavení mi dává na prázdno též 3,8V při 5V. Škoda.
5
JM
Jirka Matouš
Jirka Matouš
Nějak funguje divně, napětí mám 1,75 - 2,25 - 2,81 - 3,73 - 5,18 - 5,93 a na ADJ jsem chtěl 5V, tak to mi nastavit jde. Chtěl jsem 5V na pevno, bez ADJ, ale místo toho mi dává 3,73. Když vezmu jiný kus, tak na 5V mám 3,79. Na třetím kusu mám na 5V 3,89V a na čtvrtém kusu mám 3,83V. Kde by mohla být chyba? Že by výrobce osadil jiné hodnoty rezistorů? Má někdo podobné zkušenosti, prosím? Jinak rychlost dodání a provedení modulu super.
5
M
Michal
Michal
Funguje dobre. Driv mi prislo divne, ze tu tolik lidi pochlebuje ohledne doruceni zasilek a tak, musim si po treti objednavce prilozit, vazne neuveritelna rychlost.
5
MK
Miroslav Křížek
Miroslav Křížek
Dva mi nefungují a vracet to nebudu
5
AB
Adam Božek
Adam Božek
Malé, jednoduché a spolehlivé, Doporučuji
5
VK
Václav Kouba
Václav Kouba
Bezproblémové zaslání, obvod dělá to co má, doporučuji.
5
BM
Bořek Minihofer
Bořek Minihofer
Je to destička pod lupu , ale účel plní bez chyby .
5
H
Honza
Honza
Super, funguje jak má, společná zem, Vin, Vout. Na proříznutí cesty to chce lupu :-)
5
PK
Petr Kořínek
Petr Kořínek
funguje tak jak má
5
IM
Ivo Marvan
Ivo Marvan
Funguje.
Jen stojí za zmínku že input i output se zapojuje na společnou zem GND.
EN je pro vypínání (jak zede píše MzM).
5
M
MzM
MzM
Zatím jsem měnič zkoušel asi půl hodiny (z 8V na 5V - živil se přijímač + 2x 9g servo) a fungoval hezky. Ani při delším "kvedlání" se servy jsem nezaznamenal ani výpadky ani zahřívání. Takže spokojenost.
Možná by se mohlo do popisku přidat, že [EN] vstup umožní vypnutí výstupu jeho přizeměním a funguje jak na 3,3V tak na 5V logiku (kdyby bylo potřeba řídit výstup). [EN] vstup je přizvednutý na + takže pokud nepotřebujete řídit výstup, stačí nechat nezapojený.
List of discussions
Z
Nastavení
Zdeněk
Nastavení
Zdeněk
Asi jsem pomalejší. Potřebuji z 12V na 3,7V, kde to nastavím? Děkuji.
MF
Nastavení
Martin Frajdl
Nastavení
Martin Frajdl
Dobrý den, výstupní napětí se nastavuje trimrem na desce měniče.
