Mini LED stmívač a nabíječka pro lampičky

Detailní popis produktu

LED ovladač s PWM technologií řízení určený pro jednobarevné LED světelné zdroje, slouží k zapnutí, vypnutí, regulaci svítivosti napájený pomocí LiION/LiPOL baterie v konfiguraci 1S - 4,2V. Zapnutí/vypnutí a řízení jasu se provádí jedním senzorovým tlačítkem. Modul obsahuje i nabíječku LiION/LiPOL s možností konfigurace nabíjecího proudu v rozmezí 100-500mA změnou rezistoru R3 na desce plošných spojů. Modul lze provozovat i během nabíjení, ale je potřeba mít na paměti, že pokud bude proud odebíraný LED větší než proud nabíjecí, nebude se  baterie dobíjet, ale bude z ní odebírán rozdílový proud a tak bude baterie vybíjena i při připojeném napětí do USB.

Funce modulu:

Modul po připojení baterie je ihned připraven k použití. Z výroby je nastaven tak, že pomocí senzorového postupně se rozsvěcuje a stmívá. Při prvním stisknutí tlačítka je spuštěn svit LED s nejnižší intenzitou. Funkce nemá paměť nastavení.

Modul umožňuje přepnutí režimu - prvním stiskem senzorového tlačítka je spuštěn svit LED s nejnižší intenzitou. Dalším stiskem se pak intenzita svitu zvyšuje až do maxima. Modul umožňuje 3 stupně svítivosti.

vypnuto -> nízký jas -> střední jas -> vysoký jas -> vypnuto

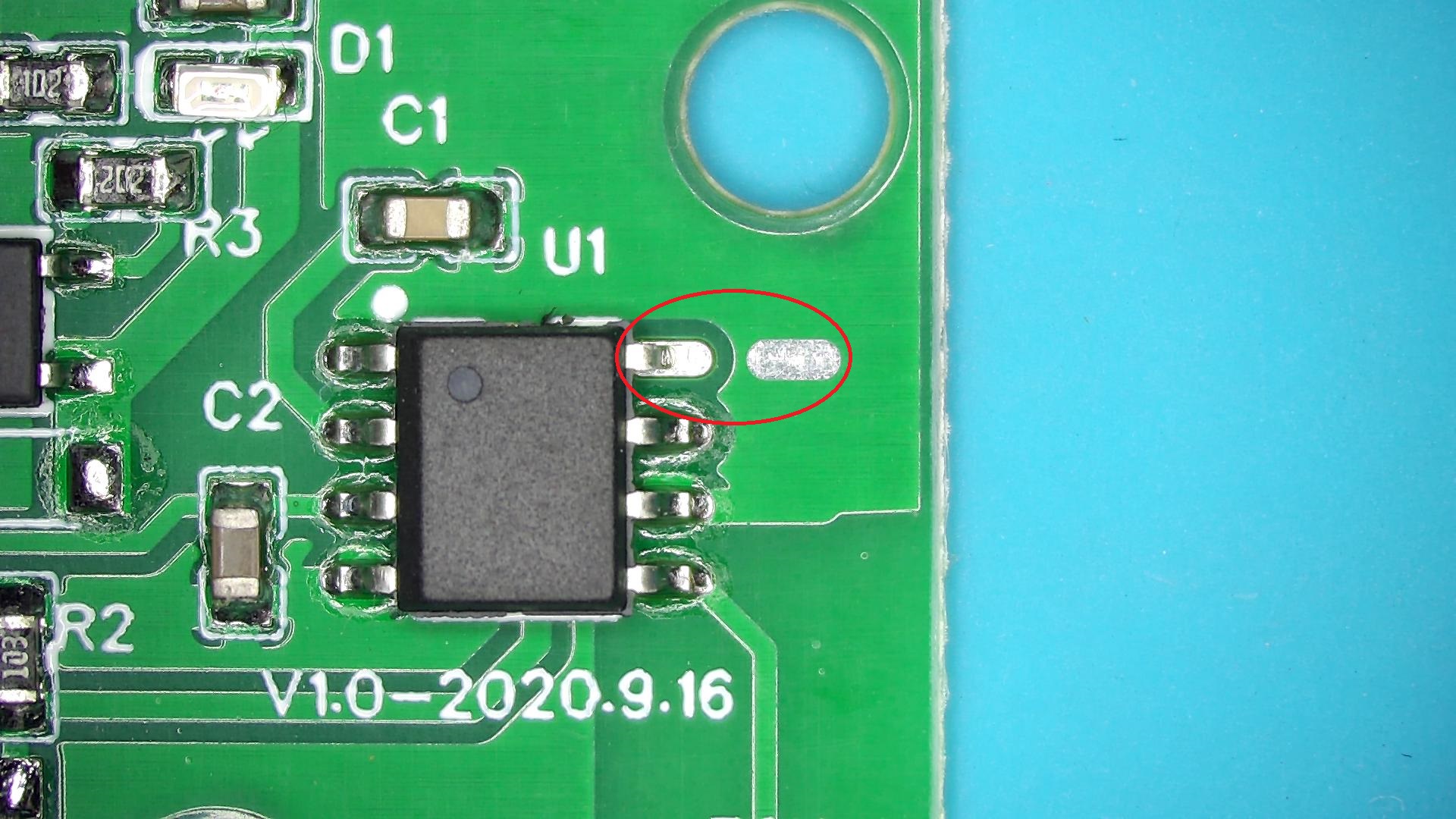

Změna režimu se provede propojením vývodu 8 integrovaného obvodu a pájecí plošky vpravo od vývodu:

Vzorec pro výpočet nabíjecího rezistoru: R3 = 1000/I_nab

Specifikace:

• Baterie: LiION/LiPOL 1S - 4,2V
• Napětí výstupu: 4.2V
• Výstupní proud: max. 1,5A
• Nabíjecí konektor: microUSB
• Nabíjecí proud: z výroby nastaven na 500mA
• Rozměry: 34x21mm

Součástí dodávky:

• 1ks Mini LED stmívač a nabíječka pro lampičky

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
