Mini SMD step-down měnič 1,8A, 3,3V / 5V / nastavitelný

Detailní popis produktu

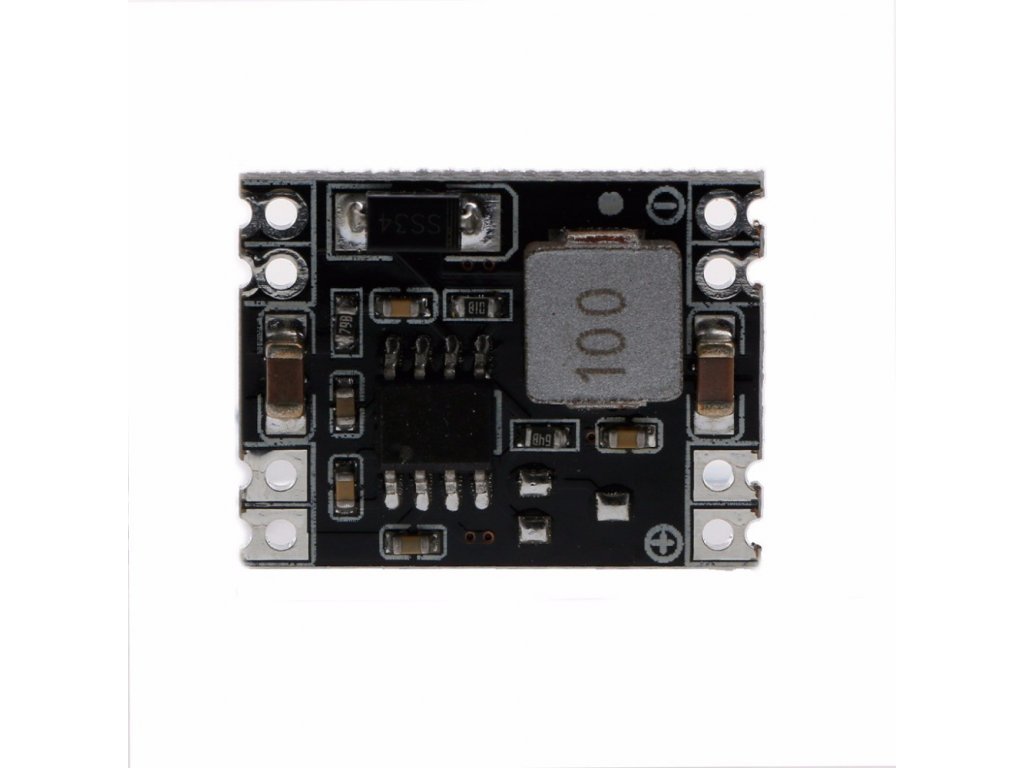

Miniaturní SMD step-down měnič stejnosměrného napětí s výstupním proudem až 1,8 A ve verzi s pevným výstupem 3,3 V, 5 V nebo s nastavitelným výstupem 0,8–23 V. Díky rozměrům jen cca 22 × 17,5 mm se vejde i do velmi stísněných konstrukcí a hodí se pro napájení mikrokontrolérů ESP32, Arduino, senzorů nebo LED z 12V či 24V rozvodu, autobaterie nebo vícečlánkových Li-ion akumulátorů. Účinnost až 96 % znamená minimální zahřívání při běžné zátěži, s přídavným chlazením zvládne měnič krátkodobě až 3 A.

Specifikace:

• Typ: snižující DC-DC měnič (step-down / buck)
• Řídicí obvod: klon MP1584 (označení čipu je vybroušené)
• Vstupní napětí: 5,3–26 V DC (varianta 5 V: 6–26 V DC)
• Výstupní proud:
  • Trvale: 1,8 A
  • S chlazením: až 3 A
• Účinnost: až 96 %
• Zvlnění výstupu: max. 30 mV
• Galvanické oddělení: ne
• Rozměry: cca 22 × 17,5 × 4,5 mm
• Hmotnost: cca 4 g
• Varianty:
  • 3,3 V: pevný výstup 3,3 V, vstup 5,3–26 V
  • 5 V: pevný výstup 5 V, vstup 6–26 V
  • Nastavitelný: výstup 0,8–23 V nastavitelný trimrem, vstup 5,3–26 V

Důležité upozornění k zapojení:

• Vstupní napětí drž vždy alespoň o 2 V výš, než je požadované výstupní napětí.
• Před připojením citlivé elektroniky (ESP32, displeje, senzory) změř výstupní napětí multimetrem. U nastavitelné verze nastav požadované napětí trimrem ještě bez zátěže.
• Při proudech nad cca 1 A zajisti odvod tepla. Chladič patří na černé pouzdro řídicího obvodu (SOIC-8), ne na cívku.
• Pro zátěže s vysokými proudovými špičkami (např. displeje Nextion, Wi-Fi moduly, serva) doporučujeme přidat na výstup elektrolytický kondenzátor 220–470 µF.

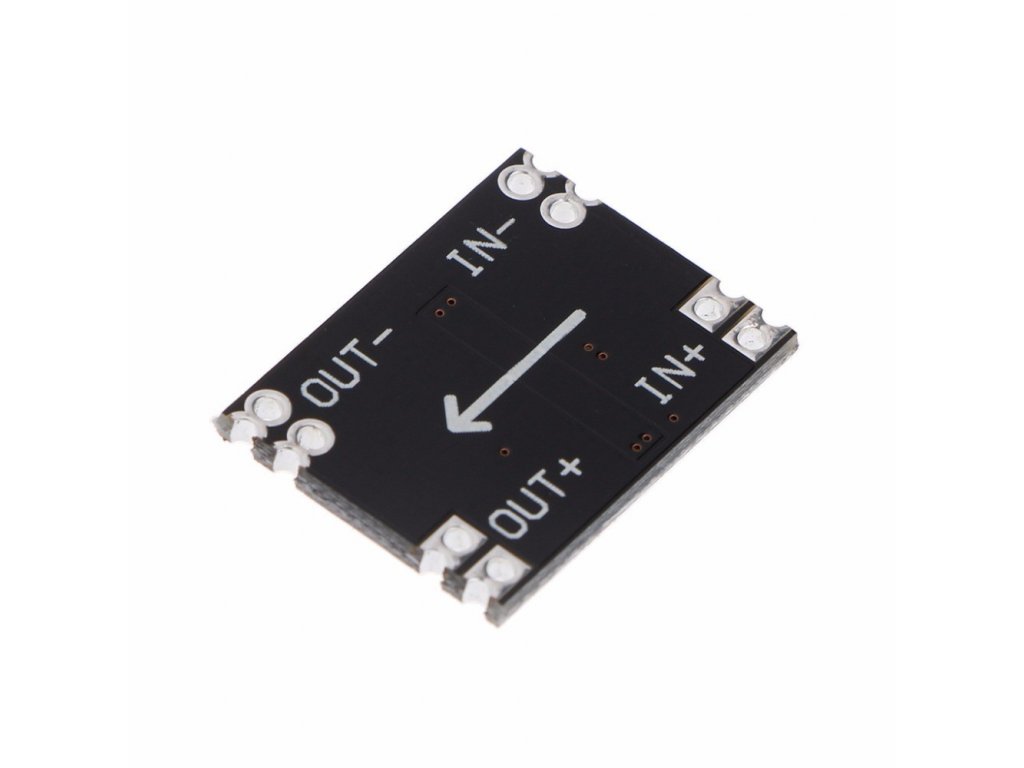

• Měnič není galvanicky oddělený a nemá ochranu proti přepólování – dbej na správnou polaritu vstupu.

Obsah balení:

• 1× mini SMD step-down měnič (dle zvolené varianty)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
