Modul pro powerbanku UMT-PDC-CH366 140W

Detailní popis produktu

Modul pro powerbanku UMT-PDC-CH366 je vysoce integrovaný obousměrný napájecí modul s podporou moderního standardu USB-C Power Delivery až 140 W. Je určen pro výkonné vícečlánkové akumulátorové systémy v rozsahu 2–6S a umožňuje rychlé nabíjení i vybíjení s inteligentním řízením výkonu. Díky široké podpoře rychlonabíjecích protokolů je ideální pro stavbu výkonných powerbank, laboratorních zdrojů, DIY projektů a mobilních energetických řešení.

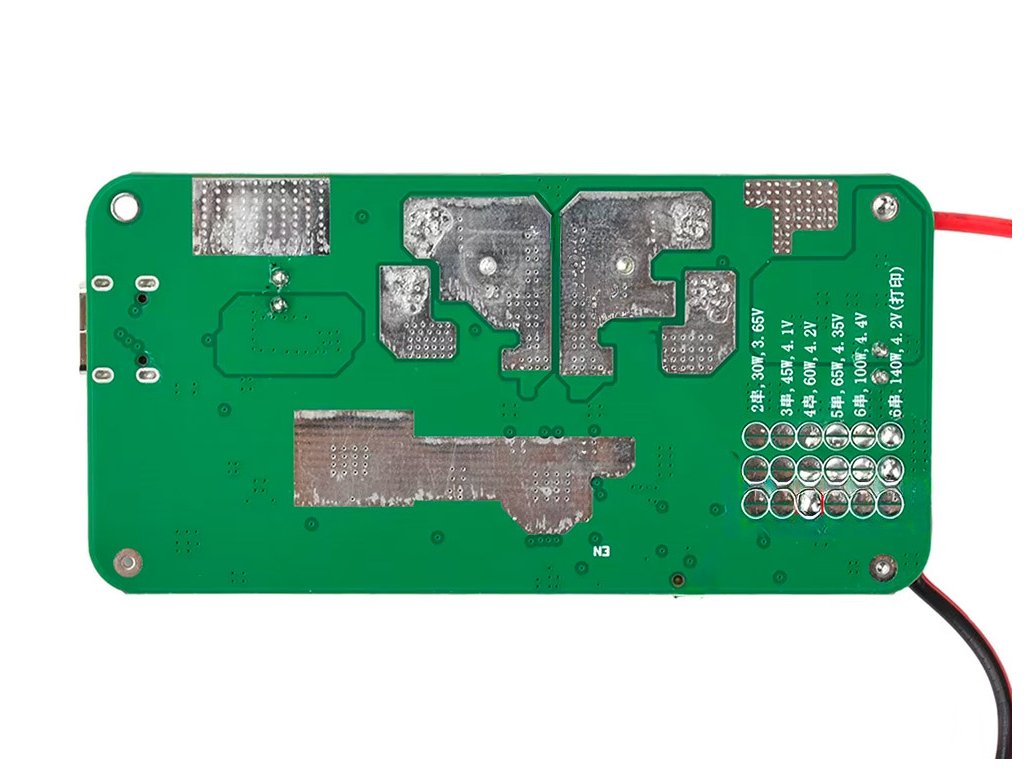

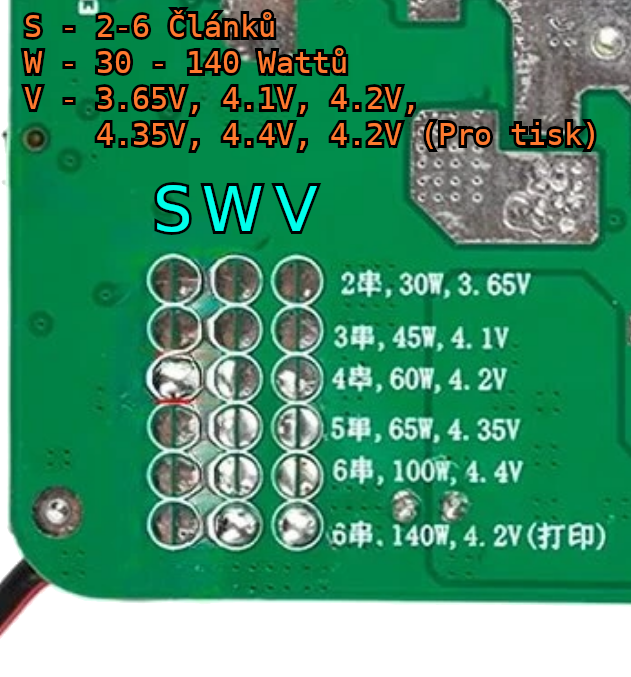

Pro změnu nastavení powerbanky je potřeba přepájet jumpery na zadní straně desky. První sloupec určuje kolik baterek (sériově) jsou zapojené, druhý maximální napájecí výkon a poslední pak nominální napětí na každém článku (např. pro použití LiFePO4 nebo Li-ION).

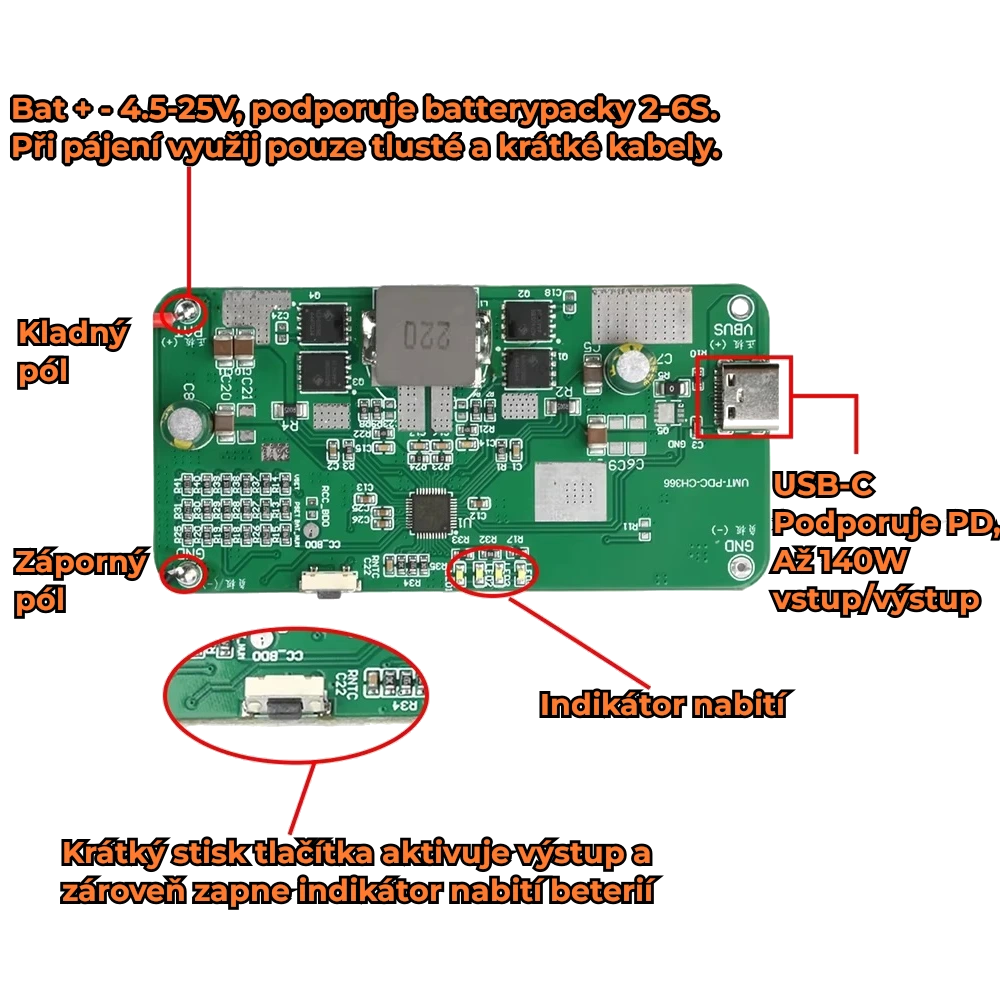

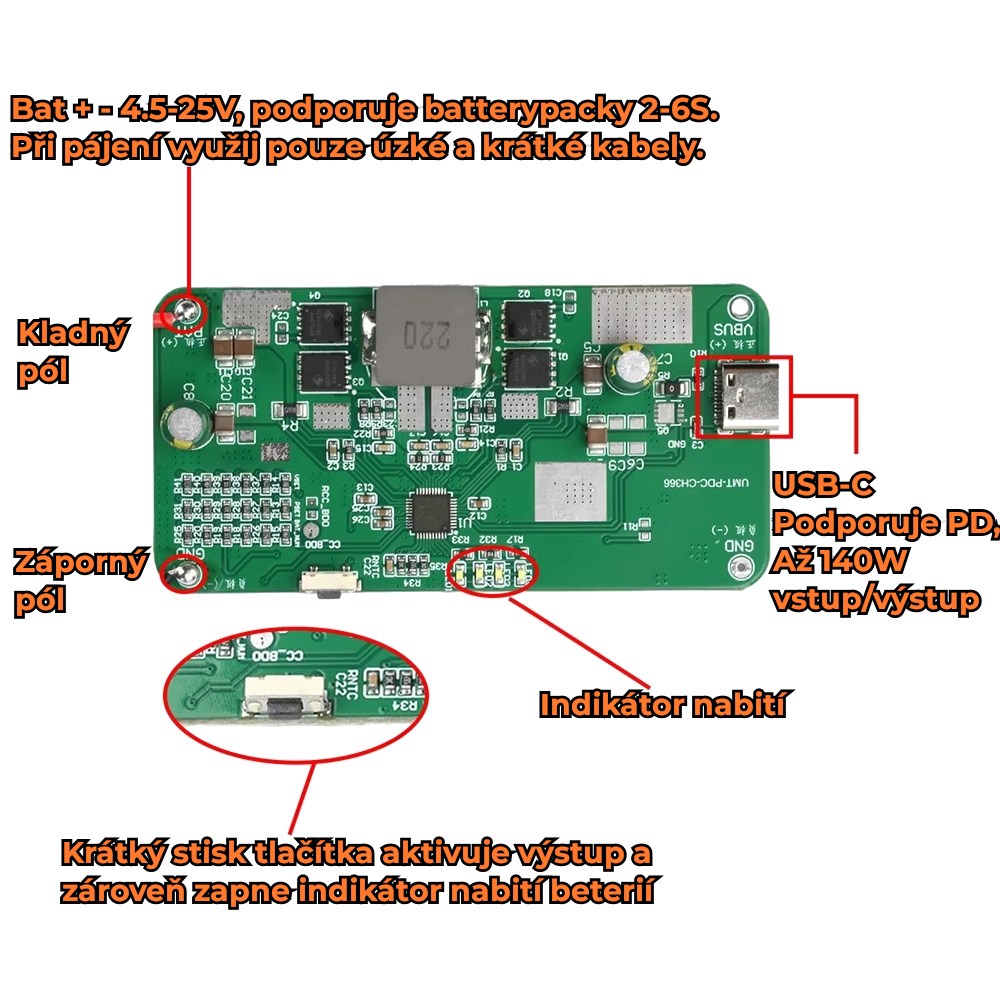

Popis rozložení desky:

Specifikace:

• Vstupní napětí: 4,5–25 V (přímé připojení 2–6S akumulátorů)
• Typ baterií: Li-ion, Li-pol, Li-ion ternární, LiFePO4 (více než 3S)
• Balancovaní: Battery pack musí mít BMS s balancováním!
• Podporovaná napětí článků: 3,65 / 4,1 / 4,2 / 4,3 / 4,35 / 4,4 V
• USB rozhraní: USB-C (Type-C)
• USB-C výkon: PD3.0 až 100 W
• USB-C výkon (PD3.1): až 140 W (28 V / 5 A)
• Podporované protokoly: PD3.0, PD3.1, QC2.0, QC3.0, AFC, FCP, SCP, C3.0
• Podpora Xiaomi Fast Charge: ano (včetně nabíjení tabletů)
• Obousměrný provoz: ano (nabíjení i vybíjení přes USB-C)
• Ovládání: tlačítko – krátký stisk aktivuje USB-C výstup
• Zvlnění výstupu: < 9 mV
• Ochrany: přepětí, podpětí, nadproud, zkrat, přehřátí

Obsah balení:

• Modul rychlonabíjení UMT-PDC-CH366 140 W

Poznámka:

• Výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie jsou ilustrační a mohou se mírně lišit od skutečného vzhledu výrobku, aniž by to měnilo jeho vlastnosti.
