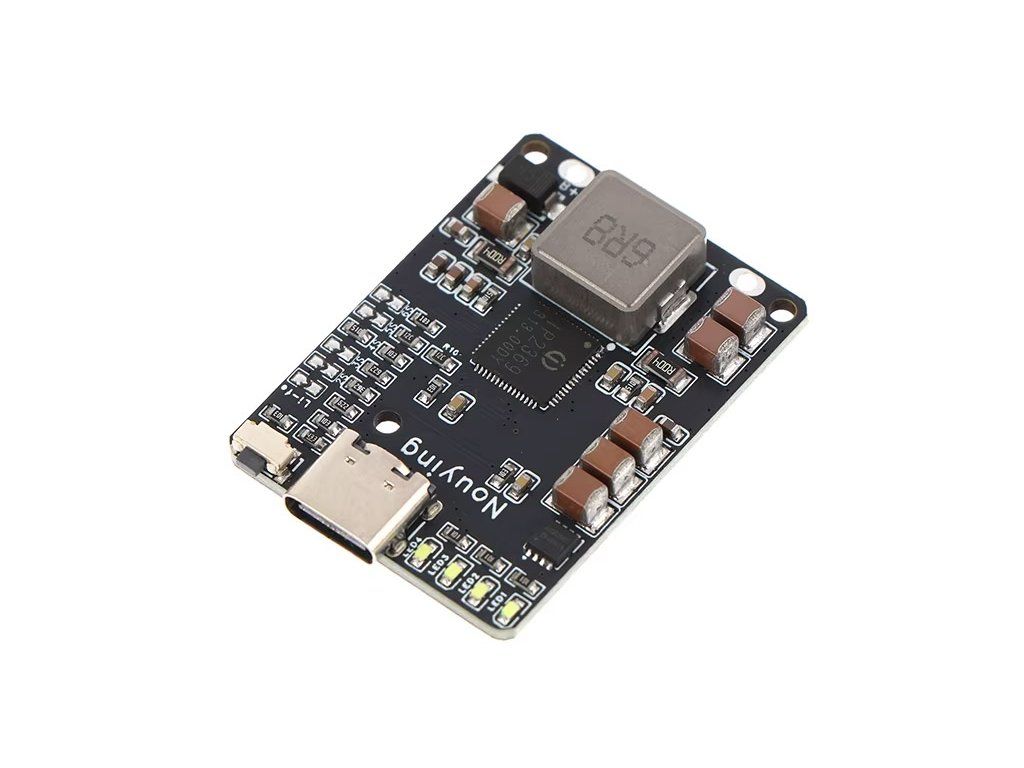

Nabíjecí a vybíjecí modul IP2369
45W nabíječka s buck-boost měničem a USB-C výstupem pro 2–6S lithiové batterypacky
Popis
Tento modul je kompletním modulem powerbanky pro nabíjení a vybíjení, založen na čipu IP2369. Nabíjí 2S–6S lithiové batterypacky z USB-C a přes tentýž port odesílá energii zase ven, takže jedna nabíjí tvůj batterypack a zároveň napájí tvůj projekt.
Chemii článků a velikost sady jednoduše nastavíš propojkami na desce.
Pinout

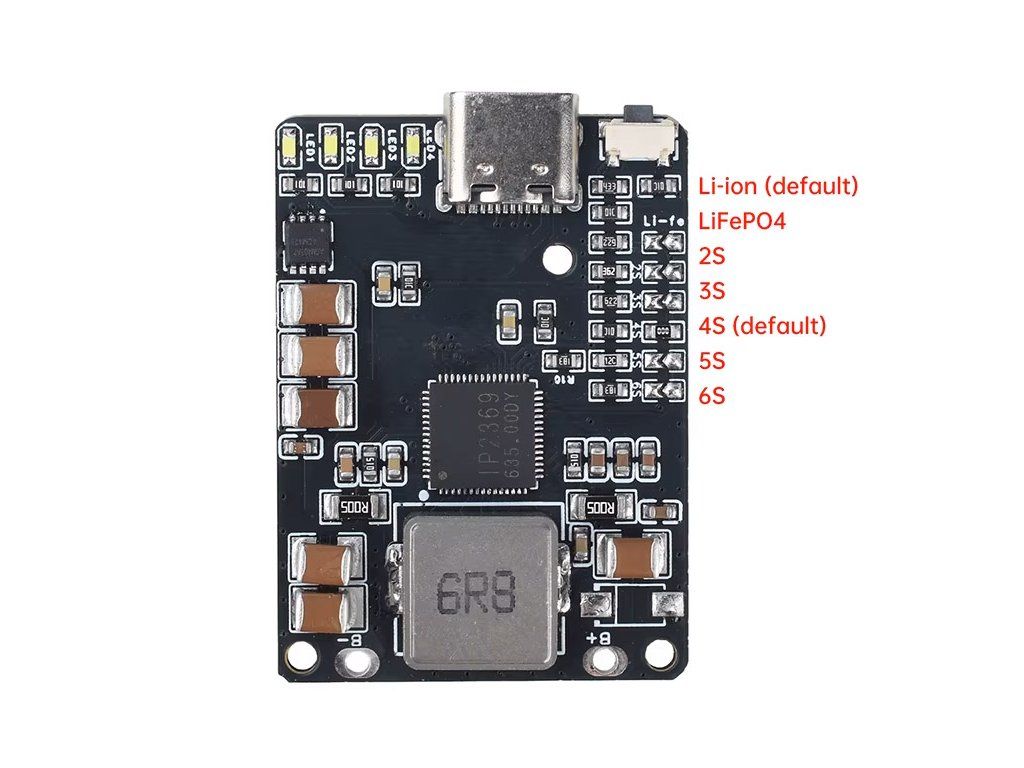

Rozložení desky: USB-C port, stavové LED, tlačítko výstupu, pájecí plošky baterie B+ / B− a propojky pro nastavení chemie článků (Li-ion / LiFePO4) a počtu článků (2S–6S).
Specifikace
Řadič
IP2369 SOC pro nabíjení / vybíjení, buck-boost 250 kHz, rozsah 4,5–25,2 V, účinnost až ~92 %
Podpora baterií
2S–6S; Li-ion / LiPo (4,2 V/článek) nebo LiFePO4 (3,65 V/článek), nastavuje se propojkami
Vstup
USB-C, 4,5–25 V, až 3 A; rychlonabíjení PD 2.0/3.0/3.1, AFC, FCP
Výstup
USB-C, 5 V plus PD 2.0/3.0/3.1, QC 2.0/3.0/3+, FCP, AFC, Apple
Maximální výkon
45 W (plných 45 W vyžaduje vstupní napětí alespoň 15 V)
Ochrany
Zkrat, přebití, hluboké vybití, nadproud, přepětí / podpětí na vstupu, přehřátí IC; volitelný NTC termistor 10K (B = 3380)
Indikace
Až 4 LED (ukazatel stavu nabití)
Ovládání
Jedno tlačítko (ruční zapnutí výstupu)
Připojení baterie
Pájecí plošky B+ / B−
Konfigurace
Propojky pro chemii článků a počet článků 2S–6S
- Tato nabíječka nemá vlastní balancování ani ochranu článků — použij ji spolu s vhodným BMS / balancérem pro svou baterii: desky ochrany a balancéru baterie.
Poznámky
- Plných 45 W je dostupných jen při vstupním napětí alespoň 15 V (zdroj s USB PD / rychlonabíjením). S běžným 5V zdrojem je vstupní výkon omezen zhruba na 15–20 W.
- Volitelně lze osadit NTC termistor 10K (B = 3380) pro teplotní ochranu: nabíjení se zastaví pod 0 °C a nad 45 °C, vybíjení pod −20 °C a nad 60 °C. Osazení termistoru může vyžadovat i změnu hodnoty rezistoru na desce.
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Pozor: Tento modul pracuje s lithiovými články a může dodávat velmi vysoké nabíjecí proudy (v konfiguracích s malým počtem článků až několik ampér na článek). Než připojíš baterii, vždy nastav propojky chemie a počtu článků podle své sady, použij BMS / balancér dimenzovaný na tvou sadu a ujisti se, že články zvládnou nabíjecí proud. Nesprávné nastavení nebo nechráněné články mohou způsobit přehřátí nebo požár.
Obsah balení
1× nabíjecí a vybíjecí modul IP2369 pro 2–6S
