Nabíječka Li-ion článku TP4056 s ochranou USB-C

Detailní popis produktu

Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). Kromě toho, že tento modul bezpečně lithiové baterie nabíjí, poskytuje jim rovněž požadovanou ochranu. Níže uvádíme funkce ochrany, které tento modul poskytuje.

Funkce ochrany:

Tento modul používá regulátor nabíjení TP4056 Li-Ion IC a samostatnou ochranu IC. Na trhu existují další typy modulů, které používají TP4056, ale ty nemají žádné ochranné obvody nebo IS pro poskytnutí potřebné ochrany lithiových baterií. Tento modul používá jak TP4056, tak DW01A. Tato kombinace pak má v praxi následující funkce ochrany:

• Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
• Ochrana proti vybíjení – chrání baterii proti vybití pod 2.4V, což je minimum pro „zdraví“ baterie,
  • Pokud se připojený akumulátor vybije pod 2.4V, modul odpojí baterii, dokud napětí baterie nedosáhne minimálně 3.0V. V tu chvíli modul opět umožní používat baterii. Ačkoli model snižuje výstupní výkon baterie v době jejího vybití, je stále baterii umožněno nabíjet přes diody MOSFETu (FS8205A).
• Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 4.2V,
• Nadproudová a zkratová ochrana – modul vypne baterie, pokud rychlost vybíjení překročí 3A nebo pokud výstup bude zkrácen,
• Soft-start omezí proud,
• Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.

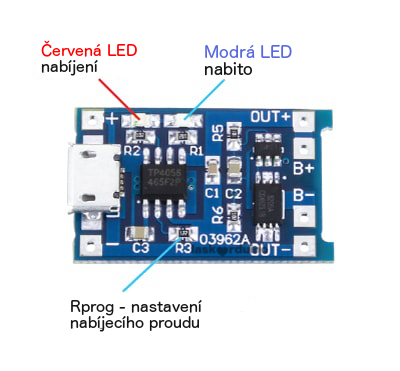

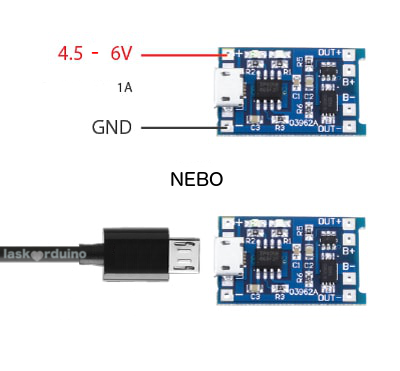

Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

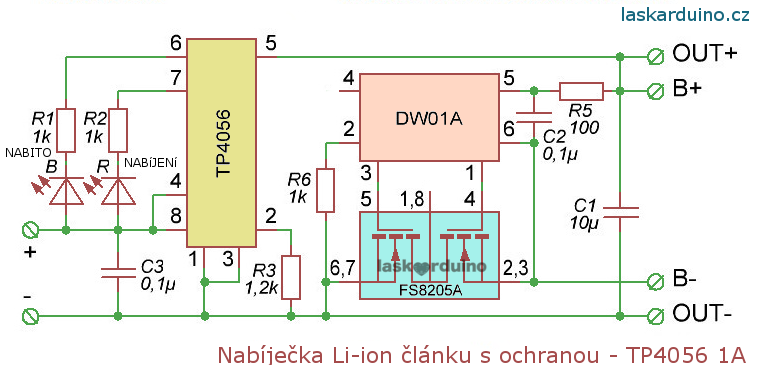

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. (R3, viz diagram). Manuál pro TP4056 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

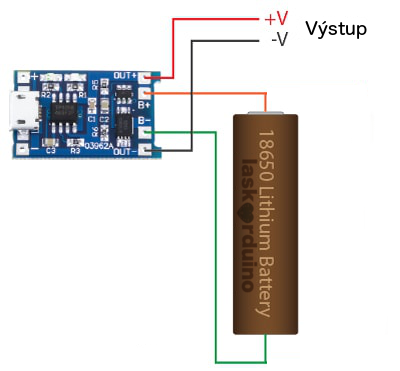

Modul spotřebovává velmi malé množství proudu (µA), když je připojen k baterii. Je dobré to nechat připojené k baterii po delší dobu. Pokud ovšem máte v plánu nenabíjet baterii po dobu 4 měsíců, doporučujeme modul od baterie odpojit.

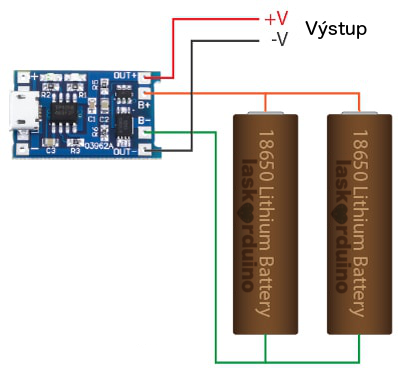

Můžete připojit dva lithiové akumulátorové články k vytvoření ekvivalentní jednotné baterie s celkovou kapacitou dvakrát větší, než je kapacita jednotlivých buněk. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.

Specifikace:

Součástí dodávky:

• 1ks Nabíječka Li-ion článku TP4056 s ochranou USB-C

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Vzhledem k povaze a vlastnostem lithium-Iónových baterií, Laskarduino nezodpovídá ani neručí za jakékoli škody, závady, zranění, požáry, popálení kůže nebo jakékoliv jiné následky, které mohou nastat při nesprávném nebo správném používání tohoto modulu nebo jakékoli baterie, zařízení nebo položky. Koupí tohoto produktu předchozí akceptujete.
• Musíte být obezřetní při spojování dvou článků pararelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nějnižsí možnou hranici vybití, aby měly - pokud možno - oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či nečemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.
