Nabíječka Li-ion článku TP5000, 2A LiFePO4 - Lithium

Kód: LA123072
68 Kč 56,20 Kč bez DPH
Skladem (25 ks)
Můžeme doručit do:
4.10.2022

Nabíječka Li-ion článku TP5000, 2A LiFePO4 - Lithium

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV).

Funkce ochrany:

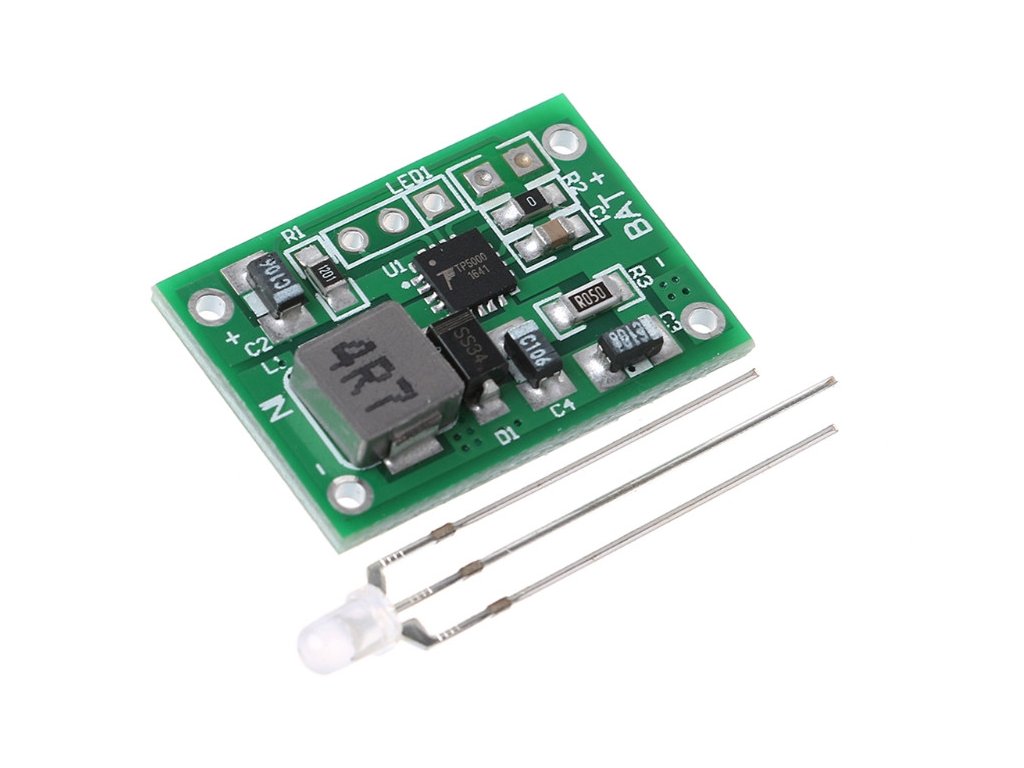

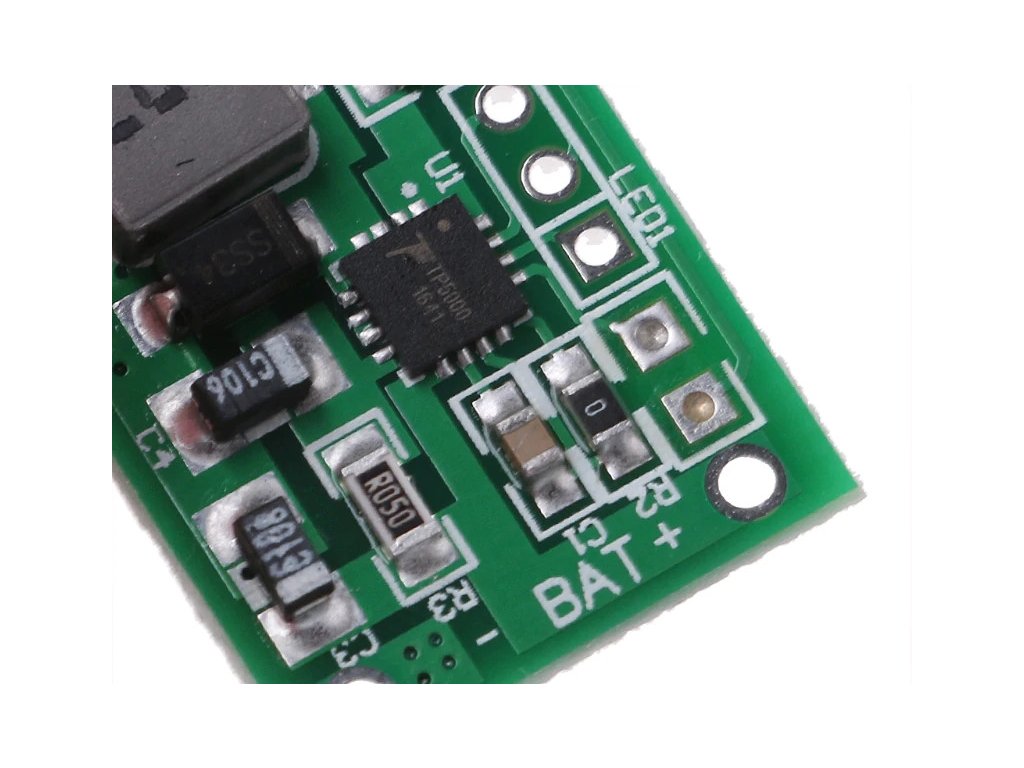

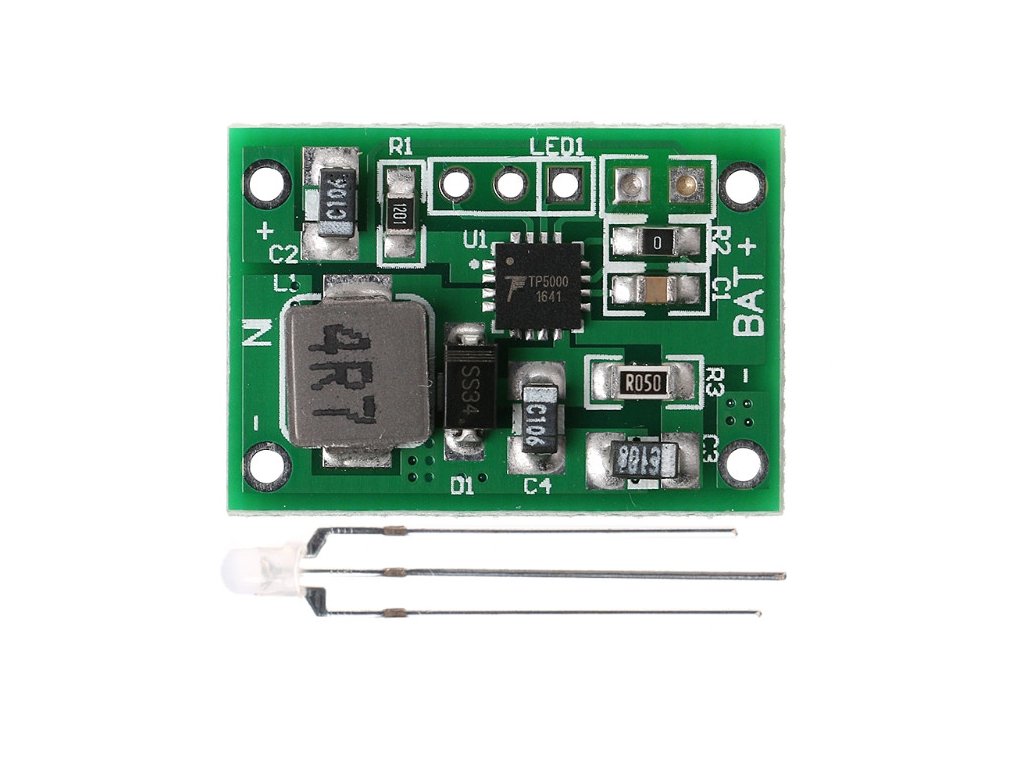

Tento modul používá regulátor nabíjení TP5000 Li-Ion IC

  • Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
  • Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 3.6V u LiFePO4 (4.2V u Li-Ion),
  • Nadproudová ochrana nabíjení a vybíjení
  • Podpora současného nabíjení a vybíjení
  • Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V bude modul dobíjet proudem 10% Ibat (Změna pomoci R2 viz datasheet).
  • V defaultním režimu nabije LiFePO4. Spojením jumperu vedle R2 Bude nabíjet Li-Ion baterii

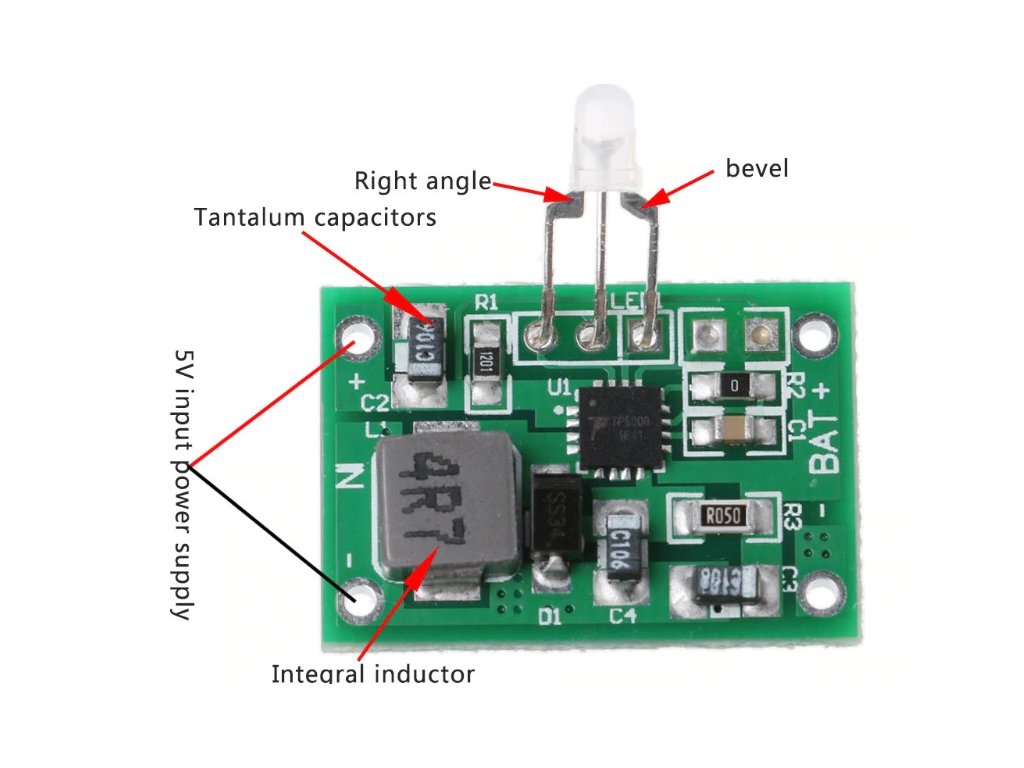

Modul zahrnuje jednu dvoubarevnou indikační LED diodu. Červená barva indikuje nabíjení. Zelená barva indikuje kompletní nabití.

Nabíjecí proud může být nakonfigurován externě odporem R3. Datasheet pro TP5000 zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu (µA), když je připojen k baterii a tak není nutné nabíječku od baterie odpojovat. Pokud ovšem nebudete baterii nabíjet po dobu více jak 4 měsíců, doporučujeme modul od baterie odpojit.

Specifikace:

Nabíjecí čip TP5000
Metoda nabíjeni CC/CV
Vstupní napětí 5~10.0V
Konstantní nabíjecí proud 2A (nastavitelný)
Konec nabíjeni (Napětí) 3.6V LiFePo4 / 4.2 Li-Ion ±1.5%

Pomalé nabíjení (Battery Reconditioning)
Hranice do 2.9V ±0.1V
Proud 10% Ibat

Rozměry
Délka 26mm
Šírka 18mm
Váha 4g

Součástí dodávky:

  • 1ks Nabíječka Li-ion článku TP5000, 2A LiFePO4 - Lithium

Poznámky:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
  • Vzhledem k povaze a vlastnostem lithium-Iónových baterií, Laskarduino nezodpovídá ani neručí za jakékoli škody, závady, zranění, požáry, popálení kůže nebo jakékoliv jiné následky, které mohou nastat při nesprávném nebo správném používání tohoto modulu nebo jakékoli baterie, zařízení nebo položky. Koupí tohoto produktu předchozí akceptujete.
  • Musíte být obezřetní při spojování dvou článků pararelně. Oba články musí mít totožné napětí. Pokud by jeden článek měl nižší napětí, došlo by k vybití na nějnižsí možnou hranici vybití. Aby měly - pokud možno - oba články napětí totožné. V takovém případě dojde k vyvážení napětí. V případě, že se napětí obou článků hodně liší, může dojít k přehřátí takového článku či nečemu horšímu. Při nabíjení dvou paralelních článků k tomuto modulu je nabíjecí proud každého článku polovina z celkového nabíjecího proudu modulu, tzn. že každý článek má stejnou úroveň napětí.

Doplňkové parametry

Kategorie: Nabíječky baterií a ochrana baterií
Záruka: 2 roky
Hmotnost: 0.005 kg
Nevyplňujte toto pole:
O Avatar autora Chladič 9.9.2021 11:50
Dobrý den. Na jedné z fotografií je vidět chladič ale v popisu o něm není žádná zmínka. Je součástí balení nebo ne?
Odpovědět
MF Avatar autora Chladič 9.9.2021 12:02

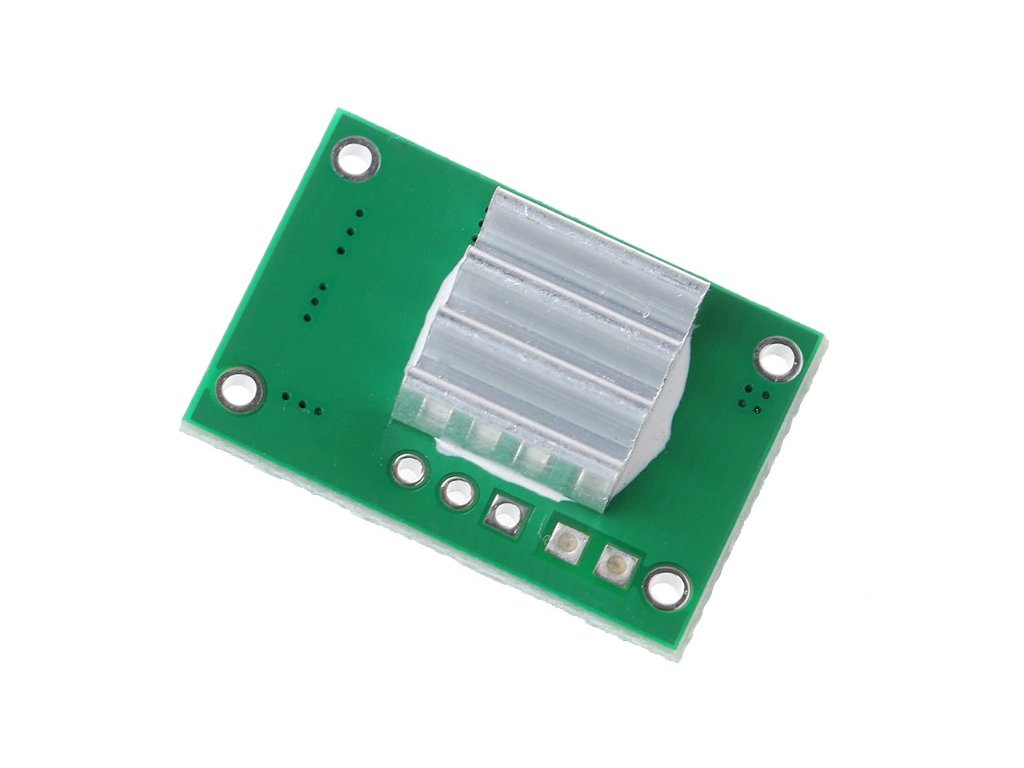

Dobrý den, chladič je již přilepen na desce, tak jak je vyobrazeno na jedné z fotek. Je tedy součástí modulu.
O Avatar autora Ochrana 25.2.2021 22:01
U lifepo4 baterie je uvedeno ze nema ochranu a doporucujete tuto nabijecku a zde zase opak ze "Nemá nadproudovou a zkratovou ochranu, nedoporučujeme požívat s batetrií, která nemá integrovanou ochrany." V dokumentaci je uvedeno "Chip temperature protection, overcurrent, undervoltage protection, Battery temperature protection, reverse battery shutdown, short circuit protection". Prosim o ujasneni. Rad bych pouzil k nabijeni prez 6V solarni panel. Moc dekuji.
Odpovědět
MF Avatar autora Ochrana 26.2.2021 08:11
Dobrý den, jedná se o chybu v popisu. Tato nabíječka tyto potřebné ochrany má. Proto ji odkazujeme v popisu baterií. Údaje jsme upravili.
5
1x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
Avatar autora | 18.1.2021
Spokojenost velká. Funguje přesně podle popisu. Určitě doporučuji.
