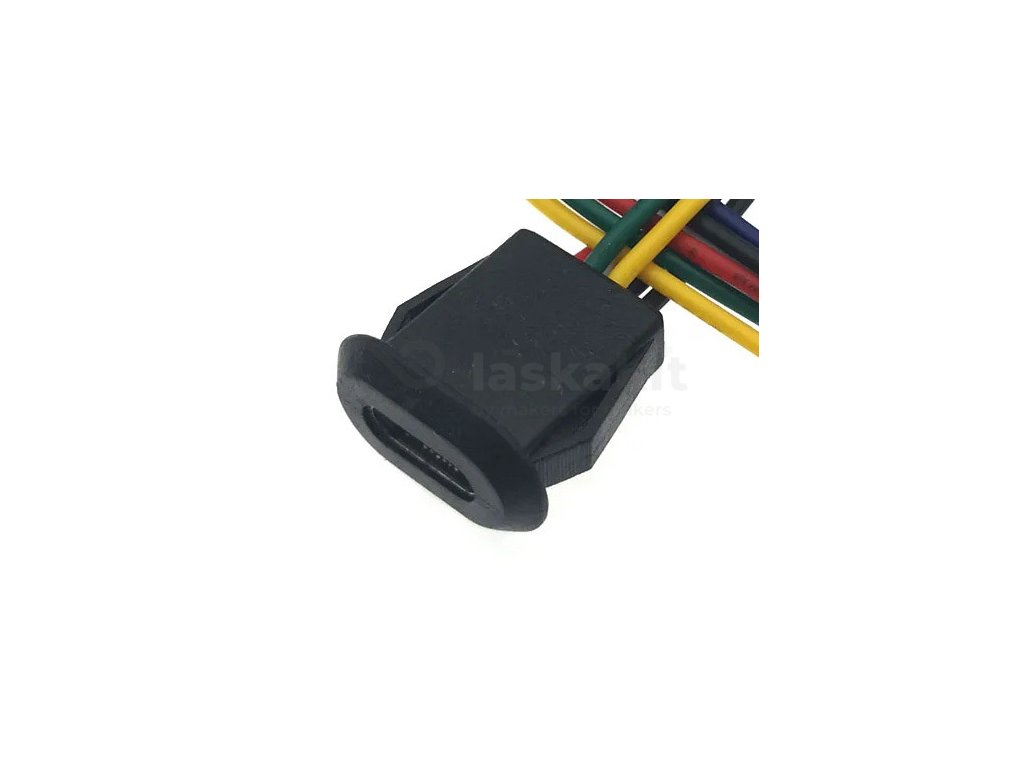

Napájecí a datový kabel JQ-118 USB-C do JST-PH-6 2mm 10cm

Kód: LA150166W LA150166B Zvolte variantu

Neohodnoceno

Značka: LaskaKit_cz

Napájecí a datový kabel JQ-118 USB-C do JST-PH-6 2mm 10cm

38 Kč 31,40 Kč bez DPH

Skladem (192 ks) Skladem (60 ks) Zvolte variantu

Můžeme doručit do: 17.12.2025 17.12.2025 Zvolte variantu
Varianta

Napájecí a datový kabel JQ-118 USB-C na JST-PH-6 2mm o délce 10 cm je speciálně navržen pro propojení zařízení s USB-C portem a komponent využívajících 6pinový konektor JST-PH s roztečí 2 mm

Detailní informace

Doprava zdarma

od 1 000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 1 000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

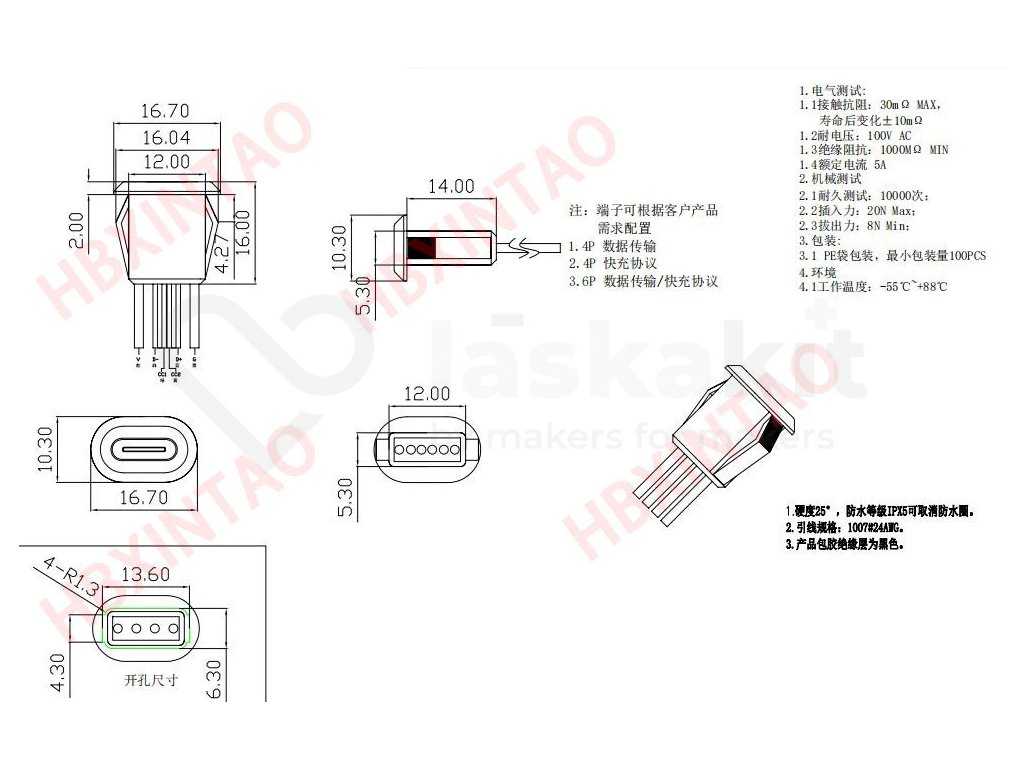

Specifikace:

Průřez vodičů: 0,25mm² / 24AWG
Pinout:
- VCC: Červená
- D- : Bílá
- CC1: Zelená
- D+ : Modrá
- CC2: Žlutá
- GND: Černá

Součástí dodávky:

1ks Napájecí a datový kabel JQ-118 USB-C do JST-PH-6 2mm 10cm

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Propojovací kabely
Záruka:	2 roky

Zobrazit všechny podobné produkty

Buďte první, kdo napíše příspěvek k této položce.

Přidat hodnocení

Nevyplňujte toto pole:

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Přidat komentář

Pinout Juraj Rojko 18.10.2025 12:11

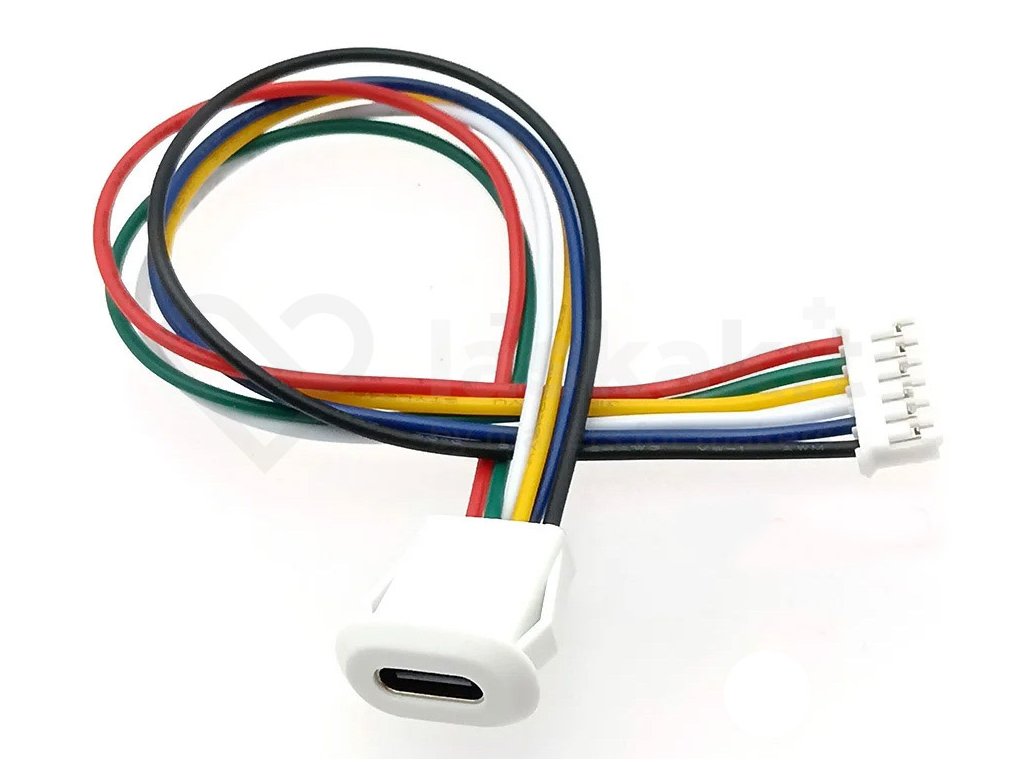

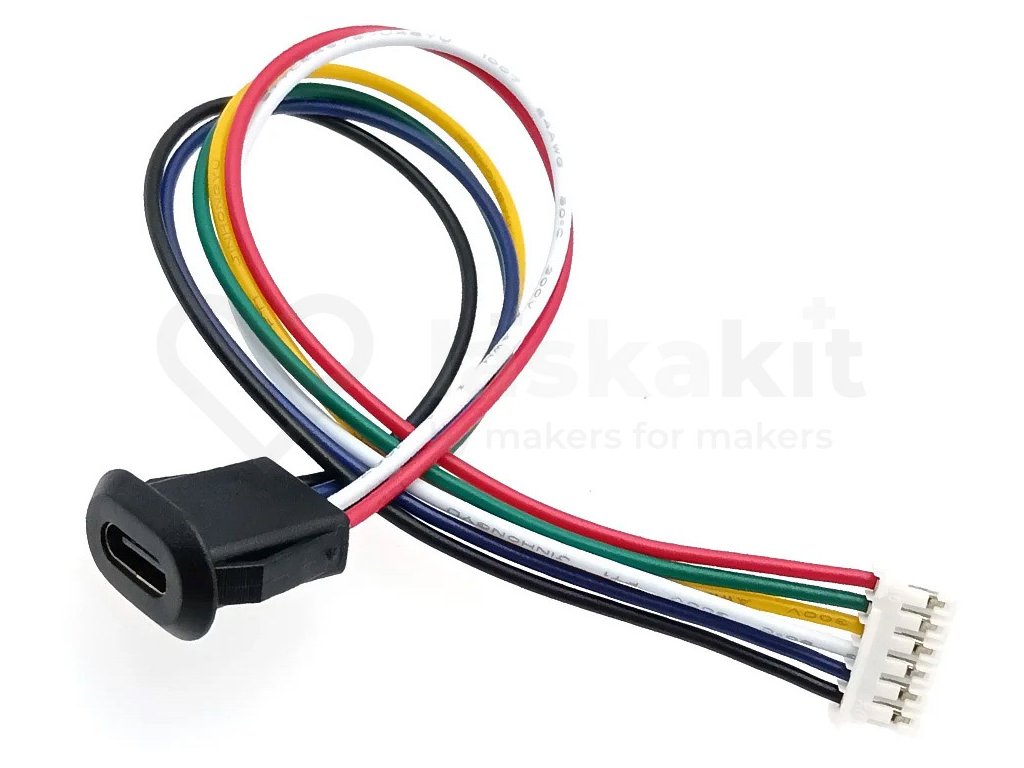

Pozor, pinout uvedený v popisu je zavádějící. Barvy souhlasí, ale ne pořadí. Uvedené pořadí odpovídá vývodům z USB, ale ne v JST-PH konektoru kde nás to zajímá nejvíc. Skutečné zapojení je vidět z obrázků. Takže si dávejte pozor při návrhu DPS, nebo si kontakty rovnou zpřeházejte když to přehlédnete stejně jako já. U JST-PH to naštěstí není problém. (Škoda těch rezistorů na CC, využití je díky tomu menší. Jinak tomu není co vytknut, do panelu perfektní.)

K čemu zde slouží jsou kontakty CC? Jan Doležal 20.2.2025 22:51

Dobrý den, pomocí multimetru jsem zjistil, že konektor má v sobě zabudované odpory 5,1 kΩ mezi GND a jedním i druhým CC zvlášť. Což je asi dobré, když to chce člověk využít pro spotřebič (režim "sink" či UFP), ale ne jako zdroj (režim "source" či DFP). Datové piny mají správný kontakt oboustranně. Ale nejsem si jistý, k čemu tedy jsou ty kontakty CC. Možná na vykomunikování vyššího napětí? Rozumím tomu správně, že není vhodné tento USB-C konektor využít jako zdroj napětí?

Vodiče CC jsou určeny k "vykomunikování" vyššího nabíjecího proudu Petr Krejčí 21.2.2025 12:08

Dobrý den, dle specifikace výrobce vodiče CC slouží k "vykomunikování" vyššího nabíjecího proudu. Jak, to záleží na připojeném obvodu nabíječky (zdroje) a jeho možnostech.

K čemu zde slouží jsou kontakty CC? Martin Frajdl 21.2.2025 08:02

Dobrý den, k čemu přesně slouží vyvedené signály CC, když jsou na nich již osazeny rezistory, bohužel nevíme. Tento konektor lze používat jako spotřebič. Jako zdroj jej lze použít také, ale jen pro výstupní napětí 5V. Pokud připojíte 5V na napájecí vodiče, lze nabíjet i mobilní telefon, ale jen v pomalém 5V režimu.

Juraj Redeky 11.9.2024 17:07

konektor + kábel - presne zodpovedá popisu a foto. Není co dodat. Cena mohla byť 50%, ale jinak OK ;-)
