Nízkošumový zesilovač LNA 0,05–6 GHz, 20 dB, SMA, v hliníkovém krytu

Detailní popis produktu

Nízkošumový zesilovač (LNA) pro pásmo 50 MHz až 6 GHz se ziskem 20 dB a typickým šumovým číslem 0,6 dB je určený pro zesílení slabých signálů z antény před přijímačem, SDR nebo měřicím přístrojem. Zisk je v celém pásmu vyrovnaný (±1 dB), takže zesilovač poslouží univerzálně od VKV přes 433/868 MHz, ADS-B a GNSS až po 2,4 a 5,8 GHz. Elektronika je uzavřená v pevném hliníkovém krytu, který ji stíní proti rušení, signál se připojuje přes konektory SMA (female) a napájení 5 V se přivádí na průchodkové pájecí svorky. Díky nízkému šumu se hodí hlavně jako první stupeň přímo u antény, kde nejvíc ovlivní citlivost celého přijímacího řetězce.

Specifikace:

• Výrobce: QYMW (Qiyuan Microwave)
• Model: XQY-LNA-0.05/6-G20-5V-SZ (QY-LNA-0.05/6-G20-5V-SZ)
• Kmitočtový rozsah: 50 MHz – 6 GHz
• Zisk: 20 dB ±1 dB
• Šumové číslo:
  • typ. 0,6 dB (50 MHz – 5 GHz)
  • typ. 1,6 dB (5–6 GHz)
• PSV (VSWR):
  • Vstup: ≤ 2,0
  • Výstup: ≤ 2,0
• Impedance: 50 Ω
• Výstupní výkon P1dB:
  • ≥ 16 dBm (50 MHz – 5 GHz)
  • ≥ 14 dBm (5–6 GHz)
• Výstupní intermodulační bod 3. řádu (OIP3): ≥ 30 dBm
• Max. vstupní úroveň: 30 dBm (vyšší výkon zesilovač zničí)
• Napájení: 5 V DC, odběr typ. 80 mA
• Připojení:
  • RFin: SMA female – vstup signálu (z antény)
  • RFout: SMA female – výstup zesíleného signálu (do přijímače)
  • Napájení: průchodkové pájecí svorky na boku krytu
• Kryt: hliníkový, pískovaný, s vodivou povrchovou úpravou, stínící
• Provozní teplota: −40 °C až +105 °C

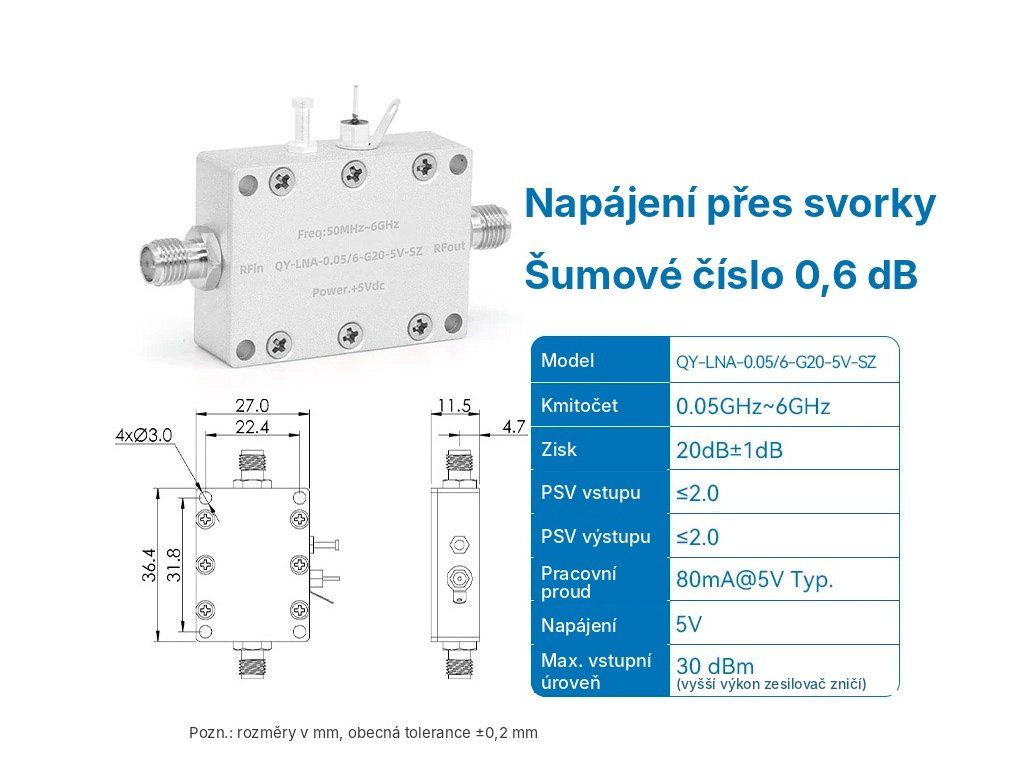

• Rozměry:
  • Kryt: 36,4 × 27 × 11,5 mm (bez konektorů)
  • Montážní otvory: 4× Ø 3 mm, rozteč 31,8 × 22,4 mm
• Pro napájení z USB se hodí:
  • USB-C úhlový napájecí konektor s kabelem 15 cm
• Typické použití:
  • předzesilovač pro SDR přijímače (RTL-SDR, HackRF, Airspy, PlutoSDR apod.)
  • zesílení slabého signálu z antény (VKV, 433/868/915 MHz, ADS-B 1090 MHz, GNSS, 2,4 a 5,8 GHz)
  • měření a laboratorní práce se slabými VF signály

Důležité upozornění k zapojení:

• Nejdřív připoj vstup (RFin) i výstup (RFout) a teprve potom připoj napájení. Koaxiální kabely nepřipojuj ani neodpojuj, když je zesilovač pod napětím.
• Dodrž polaritu a napětí 5 V – přepólování nebo vyšší napětí zesilovač poškodí.
• Dodrž směr signálu – RFin je vstup, RFout výstup.
• Zesilovač je určen pro příjem, není to koncový stupeň pro vysílání. Na vstup nikdy nepřiváděj výkon vyšší než 30 dBm (např. přímo z vysílače).

Obsah balení:

• 1× nízkošumový zesilovač LNA 0,05–6 GHz v hliníkovém krytu

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
