Nízkošumový zesilovač LNA 10 kHz–3 GHz, 32 dB

Detailní popis produktu

Širokopásmový nízkošumový zesilovač (LNA) pro pásmo 10 kHz až 3 GHz zesílí slabý vysokofrekvenční signál až o 32 dB a napájí se jednoduše z USB-C (5 V). Hodí se všude, kde potřebuješ vytáhnout slabý signál z antény nebo zdroje nad úroveň šumu – před SDR přijímače (RTL-SDR, HackRF, Airspy), spektrální analyzátory, osciloskopy nebo jako předzesilovač pro příjem rozhlasu, letecké a námořní komunikace, ADS-B, LoRa, 433/868 MHz či 2,4 GHz. Vstup i výstup jsou vyvedené na konektory SMA (female) s impedancí 50 Ω, takže modul jednoduše vložíš mezi anténu a přijímač pomocí standardních koaxiálních kabelů.

Specifikace:

• Typ: širokopásmový nízkošumový zesilovač (LNA), MMIC
• Kmitočtový rozsah: 10 kHz – 3 GHz
  • spodní mezní kmitočet je dán vazebními kondenzátory na vstupu a výstupu, jejich výměnou za 10 µF lze pracovat už od cca 5 kHz
• Zisk: až 32 dB (nejvyšší na nižších kmitočtech, směrem k horní hranici pásma postupně klesá)
• Impedance vstupu/výstupu: 50 Ω
• Max. vstupní výkon: cca −15 dBm (asi 32 µW), při vyšší úrovni se zesilovač přebudí
• Napájení: 5 V DC přes konektor USB-C (USB nabíječka, powerbanka, USB port počítače)

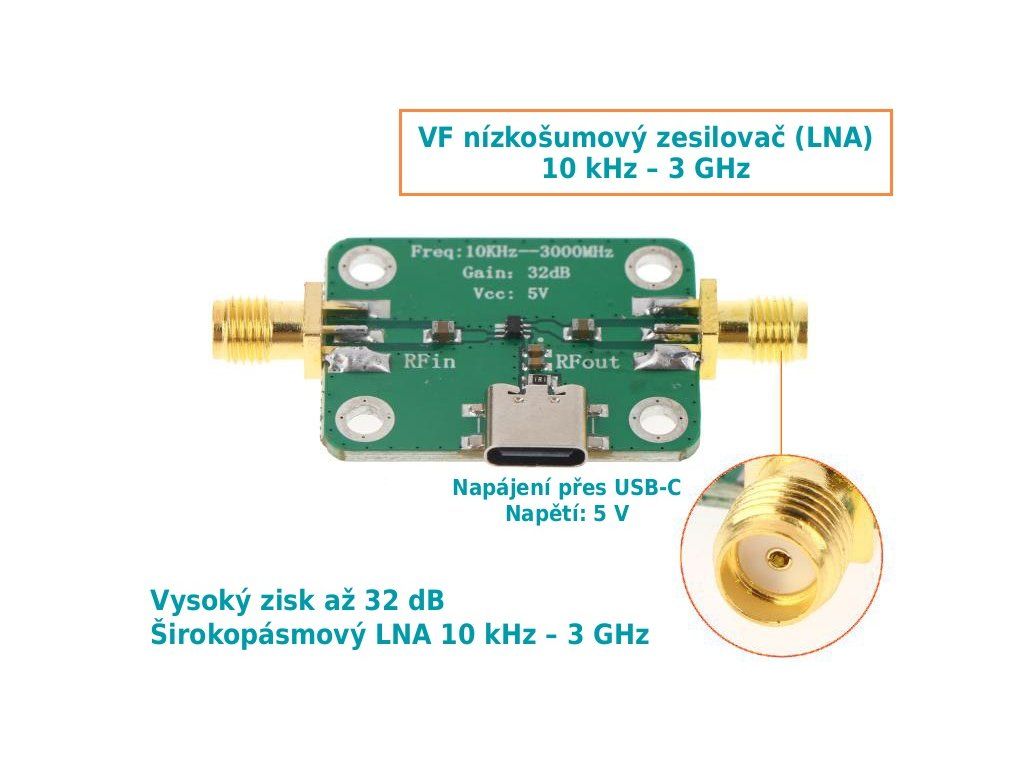

• Konektory:
  • RFin: SMA female – vstup signálu (z antény / zdroje)
  • RFout: SMA female – výstup zesíleného signálu (do přijímače)
  • Napájení: USB-C
• Montáž: 4 montážní otvory v rozích desky
• Typické použití:
  • předzesilovač pro SDR přijímače (RTL-SDR, HackRF, Airspy apod.)
  • zesílení slabého signálu z antény (FM, VKV, ADS-B, LoRa, 433/868/915 MHz, 2,4 GHz)
  • měření a laboratorní práce se slabými VF signály

Důležité upozornění k zapojení:

• Nejdřív připoj vstup (RFin) i výstup (RFout) a teprve potom připoj napájení. Koaxiální kabely nepřipojuj ani neodpojuj, když je zesilovač pod napětím, a nenechávej výstup pod napětím nezapojený.
• Dodrž směr signálu – RFin je vstup, RFout výstup. Opačně zapojený zesilovač nefunguje.
• Na vstup nepřiváděj silný signál (např. přímo výstup vysílače nebo generátoru bez útlumu) – hrozí přebuzení a poškození zesilovače.
• Zesilovač je určen pouze pro příjem, není to koncový stupeň pro vysílání.
• Pro co nejnižší šum použij stabilní napájení bez rušení (kvalitní USB zdroj nebo powerbanku), kvalitní a co nejkratší koaxiální kabely a podle potřeby modul odstiň.

Obsah balení:

• 1× nízkošumový zesilovač LNA 10 kHz – 3 GHz s konektory SMA a USB-C

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
