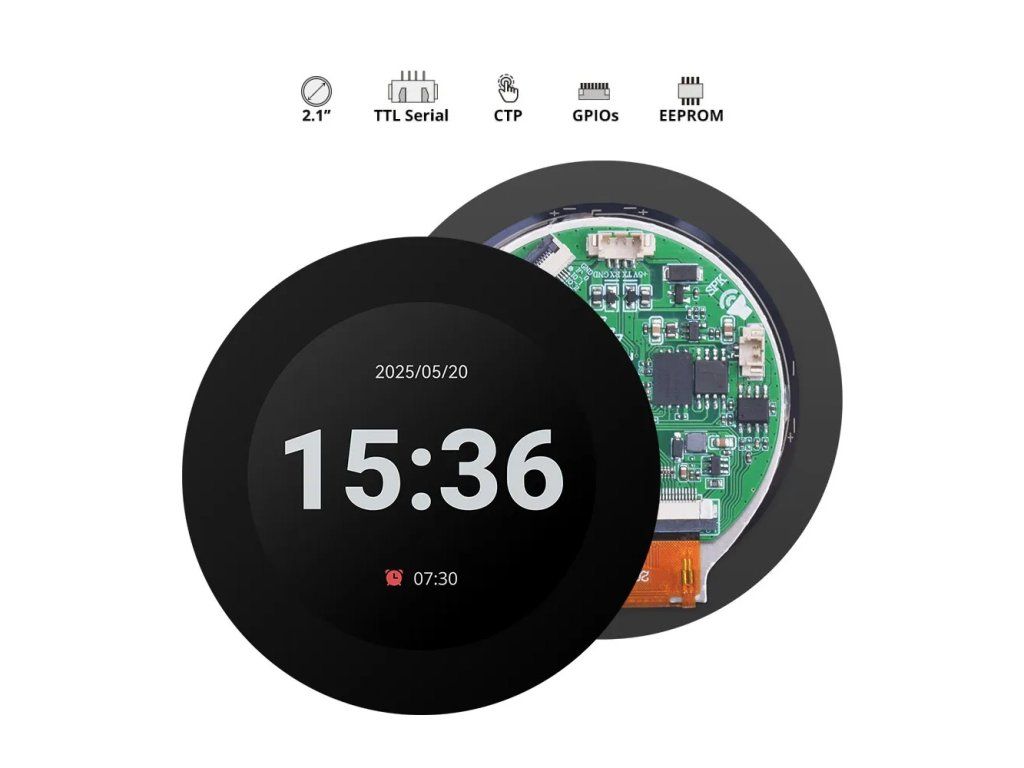

NX4848E021-011C – Nextion 2.1″ Edge Series HMI Touch Display

Detailní popis produktu

Nextion Edge NX4848E021-011C je kompaktní dotykový HMI display s rozlišením 480 × 480 pixelů a kapacitní dotykovou vrstvou, který ti umožní vytvořit plnohodnotné grafické ovládání zařízení bez psaní složitého grafického kódu. Veškerou grafiku, tlačítka, grafy i animace navrhneš v bezplatném prostředí Nextion Editor a nahraješ přímo do displeje – tvůj mikrokontrolér pak s displejem komunikuje jen jednoduchými textovými příkazy po sériové lince. Díky tomu ušetříš výkon i paměť řídicí jednotky, ať už staví ovládací panel pro domácí automatizaci, 3D tiskárnu, průmyslový stroj nebo měřicí přístroj. Tenká konstrukce řady Edge (výška jen 5,07 mm) je určená pro zástavbu do panelů s minimální hloubkou.

Některé hlavní vlastnosti a výhody Nextion Edge:

• Sériová komunikace UART: Display je řízen pomocí sériové sběrnice UART, což ti usnadňuje komunikaci s různými mikrokontroléry a jednodeskovými počítači.
• Snadné programování: Display je vybaven softwarem pro vytváření uživatelského rozhraní, který ti umožňuje snadné vytváření tlačítek, grafů, textových polí a dalších ovládacích prvků bez nutnosti složitého programování.
• Intuitivní rozhraní: Produkty řady Nextion jsou navrženy s ohledem na tvoji uživatelskou přívětivost, což ti usnadňuje tvorbu a úpravu rozhraní podle tvých potřeb.
• Kapacitní dotyk: Dotyková vrstva reaguje jemně a přesně jako u telefonu, bez nutnosti kalibrace a bez tlaku na displej.
• Tenký profil řady Edge: Modul má výšku pouze 5,07 mm, takže ho snadno zastavíš i do velmi plochých krabiček a panelů.
• Možnost interakce: Díky tomuto displayi můžeš snadno vytvářet interaktivní projekty, které ti umožňují zadávat data a provádět různé akce.
• Rozšíření na desce: K dispozici máš 8 digitálních GPIO s PWM, slot pro microSD kartu i integrované reálné hodiny (RTC) se záložní baterií.
• Široká kompatibilita: Display je kompatibilní s populárními platformami, jako jsou Arduino, Raspberry Pi a mikrokontroléry ESP32, což ti zjednodušuje integraci do různých projektů.
• Celkově lze říci, že Nextion Edge je skvělou volbou pro vývojáře a nadšence, kteří chtějí rychle a jednoduše vytvořit uživatelské rozhraní pro své projekty HMI bez potřeby složitého programování.

Specifikace:

• Model: NX4848E021-011C (Nextion Edge Series)
• Úhlopříčka: 2,1"
• Rozlišení: 480 × 480 px
• Barevná hloubka: 65 536 barev (16bit RGB 565)
• Dotyková vrstva: kapacitní (CTP)
• Jas: 300 nitů, nastavitelný 0–100 % po 1 %
• Podsvícení: LED, životnost > 30 000 hodin
• Paměť:
  • Flash: 120 MB pro fonty a obrázky
  • RAM: 512 kB pro proměnné
  • EEPROM: 1024 B uživatelských dat
  • Buffer instrukcí: 4096 B
• Napájení:
  • Provozní napětí: 4,65–6,5 V DC
  • Doporučený zdroj: 5 V / 1 A DC
  • Odběr: cca 230 mA při 100 % jasu
  • Režim spánku: cca 85 mA
• Komunikace:
  • Rozhraní: UART TTL 3,3 V
  • Konektor: 4pin 1,25 mm (Molex)
  • Přenosová rychlost: 2400–921 600 bps
• GPIO:
  • Počet: 8 digitálních vývodů (IO0–IO7, 3,3 V)
  • PWM: IO4–IO7
  • Konektor: FPC 0,5 mm, 10 pinů
• Paměťová karta: microSD, FAT32, max. 32 GB (nahrávání HMI projektu a aktualizace)
• RTC: integrované reálné hodiny, konektor pro záložní baterii (2pin 1,25 mm)
• Rozměry:
  • Modul: 74,60 × 74,60 × 5,07 mm
  • Aktivní plocha: 53,28 × 53,28 mm
  • Hmotnost: 33 g
• Provozní podmínky:
  • Provozní teplota: −20 °C až +70 °C
  • Skladovací teplota: −30 °C až +80 °C
  • Vlhkost: 10–90 % RH
• Software: Nextion Editor (bezplatný, Windows)
• Kompatibilita: Arduino, ESP32, ESP8266, STM32, Raspberry Pi a další – stačí volný UART

Obsah balení:

• 1× dotykový HMI display Nextion Edge NX4848E021-011C

Poznámka:

• Datové vývody displeje pracují s logikou 3,3 V. Pokud připojuješ 5V mikrokontrolér, použij převodník úrovní.
• Napájení veď samostatně ze zdroje 5 V / 1 A – z USB portu mikrokontroléru může displeji chybět proud.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
