Panelový digitální voltmetr + ampérmetr 100V 10A DC
Kód: LA240006
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

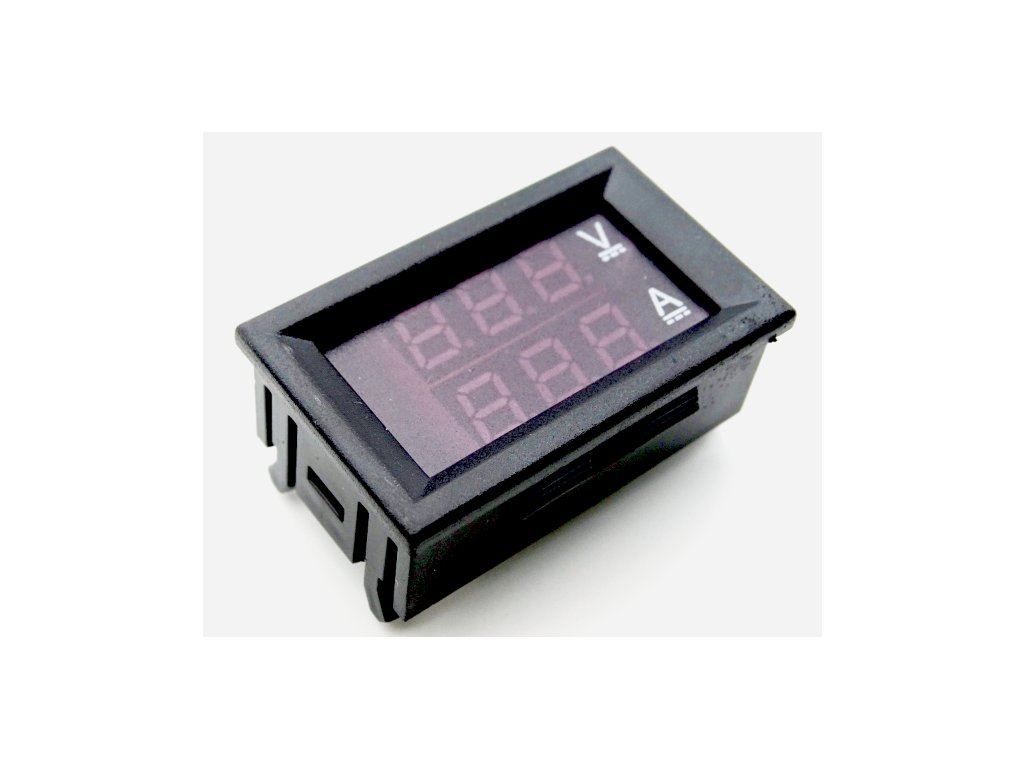

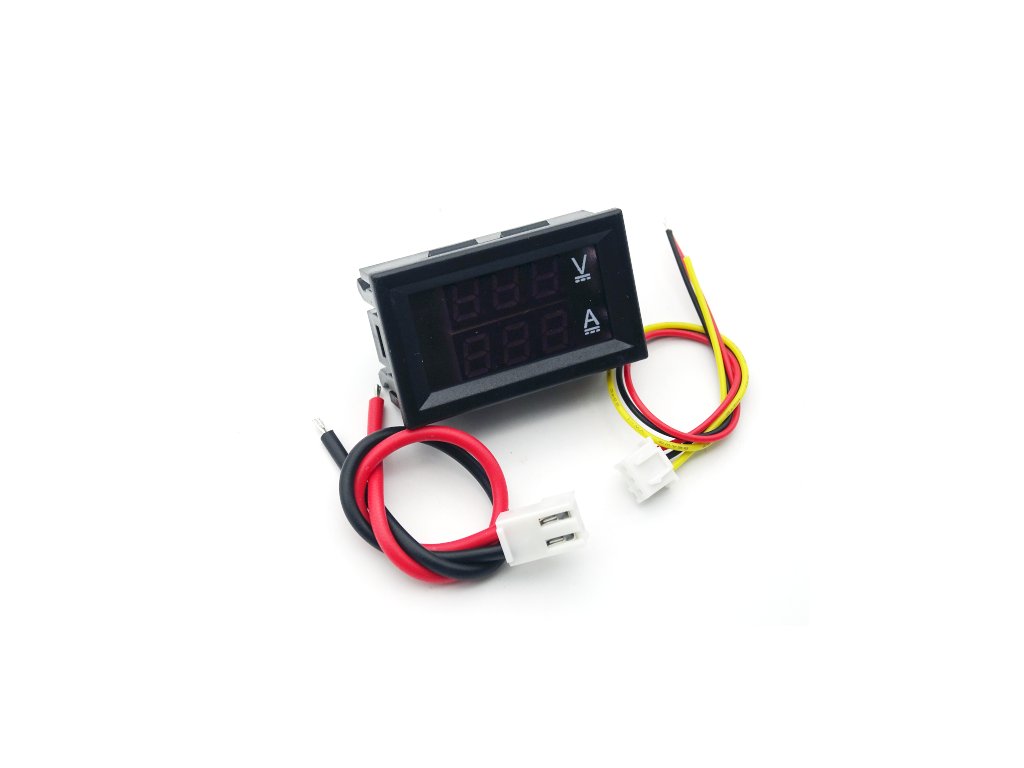

Panelový digitální voltmetr + ampérmetr 100V 10A DC
Dvojitý panelový digitální kombinovaný měřák pro napájecí zdroje: červený voltmetr + modrý ampérmetr.

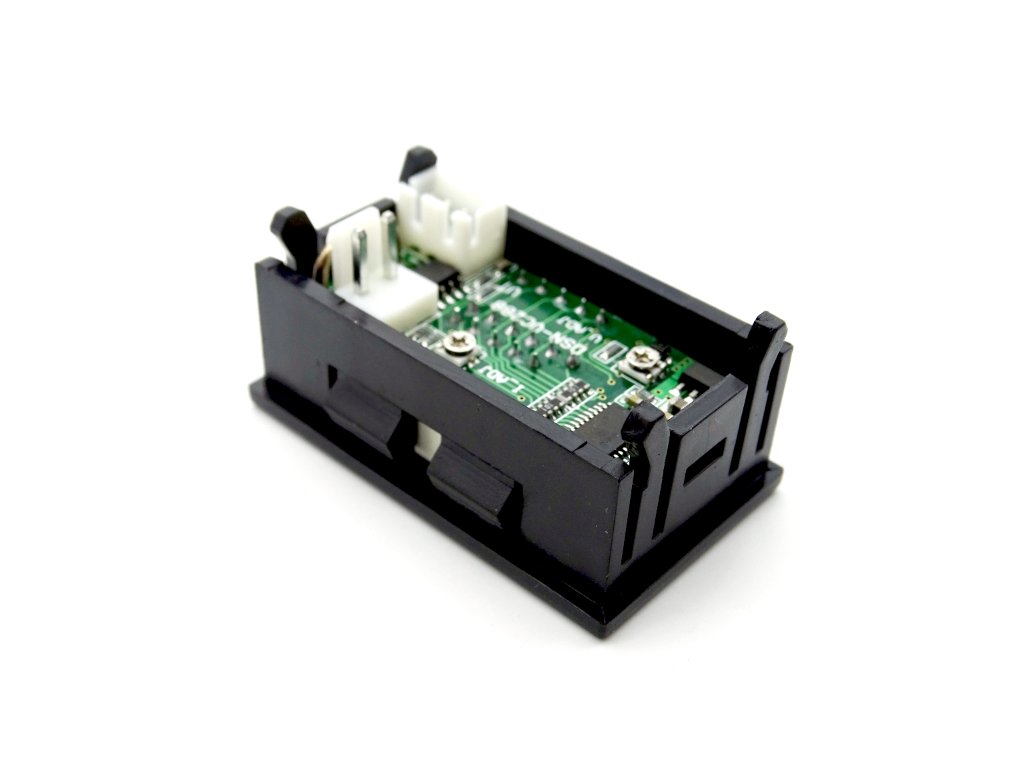

Třímístný digitální voltmetr/ampérmetr do panelu pro měření stejnosměrného napětí a stejnosměrného proudu. Možnost měření vlastního napájecího napětí. Kalibrační trimr pro napětí. Díky černému plastovému rámečku je ideální pro vestavbu do panelu napájecího zdroje.
Pro měření napětí v rozsahu 0,2-4V a 30-100V je nutné zajistit voltmetru zvlášť napájení v rozsahu 4-30V.
Specifikace:
- Rozsah měření napětí: 0.2–99.9V
- Rozsah měření proudu: 0.1–9.99A
- Přesnost měření napětí: 0,1 %
- Přesnost měření proudu: 2 % Výška číslic: 0,28" LED (7 mm)
- Napájení: 4–30 V/15–20 mA
- Vstupní odpor voltmetru: 281,7 kΩ (naměřeno)
- Bočník ampérmetru: 75 mΩ SMD provedení
- Barva: černá
- Rozměry otvoru v panelu: 45,5x26,5mm
- Váha: 15g

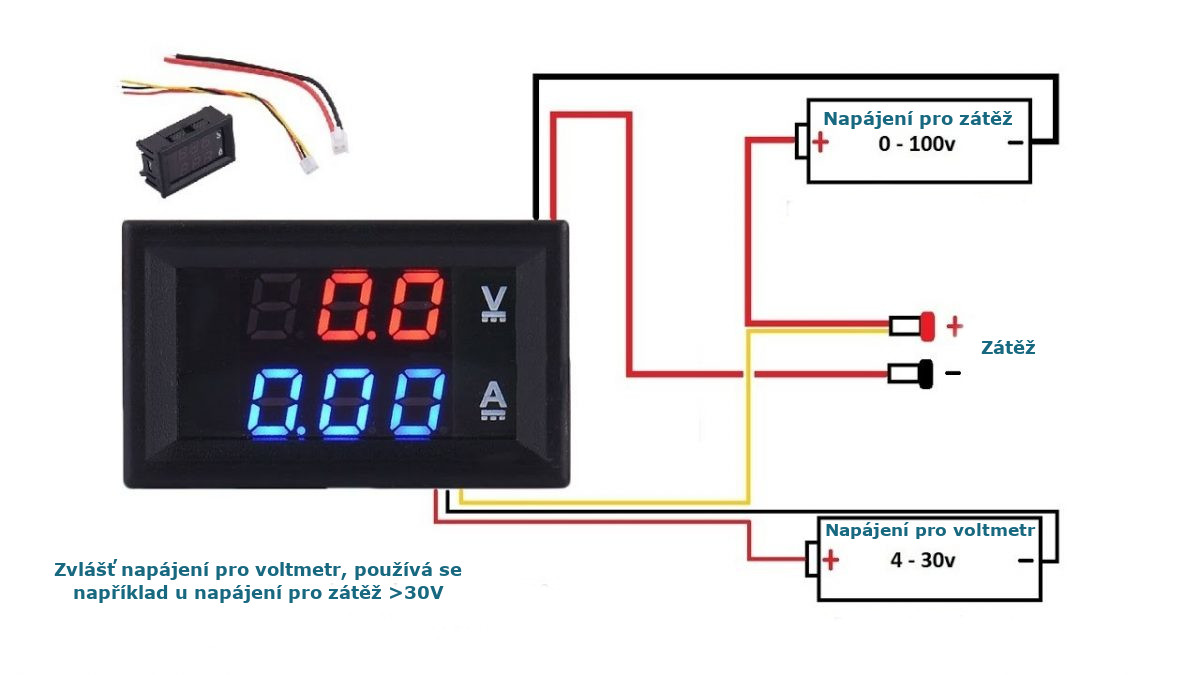

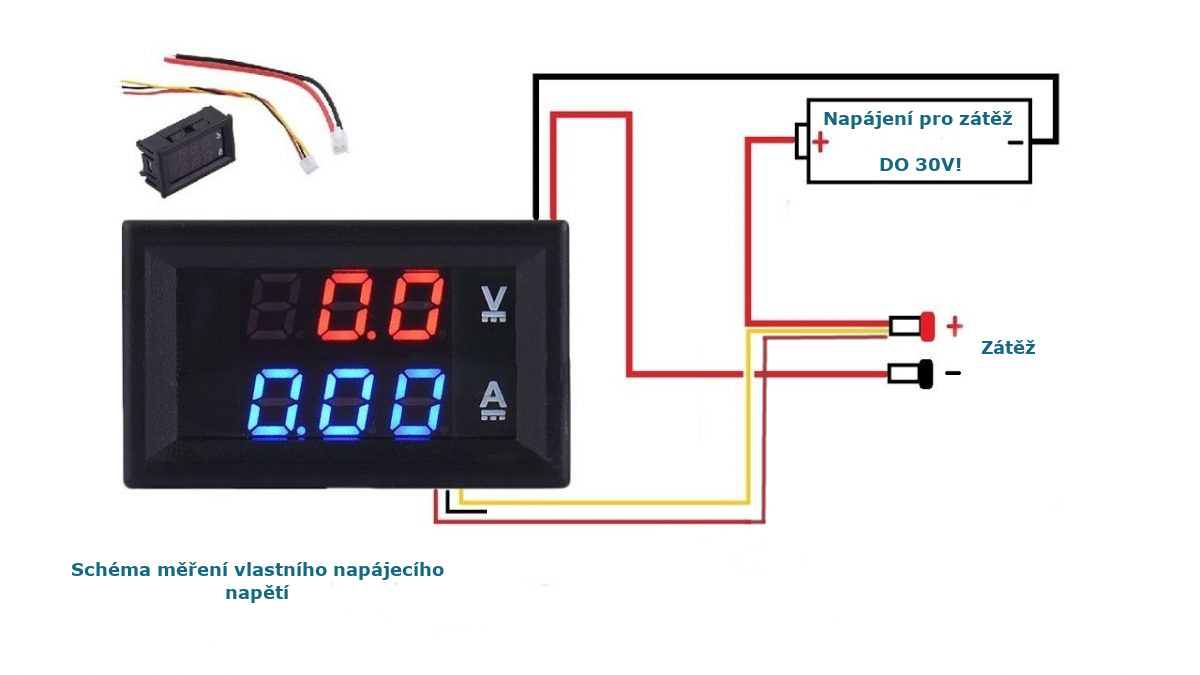

Zapojení
Součástí dodávky:
- 1ks Panelový digitální voltmetr + ampérmetr 100V 10A DC
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Měřící přístroje a nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.015 kg |
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
JM
Jiří Macák
Jiří Macák
Funkční. OK !
5
FK
František Kubis
František Kubis
Ok😀
5
J
Jihočech
Jihočech
Spokojen nejsem, protože chyběla přívodní svorkovnice s kabely pro voltmetr. Musel jsem ji provizorně zhotovit abych mohl vůbec měřit.. Dále sekce ampérmetru sice pěkně svítí, ale NEMĚŘÍ! To je pro ampérmetr dost vážný problém. Reklamovat nemá při ceně 68 korun cenu a dávám je na oltář firmy.
5
PV
Pavel Vyskočil
Pavel Vyskočil
Perfektní jen na ampery není schéma na zapojení!
5
PC
Pavel Cirhan
Pavel Cirhan
Vše OK
5
JK
Jaroslav Königsmark
Jaroslav Königsmark
Dobrý, funguje
5
SR
Stanislav Rálek
Stanislav Rálek
J sem s tím spokojen to nemá chybu.
5
MR
Mario Alvaro Ramirez
Mario Alvaro Ramirez
použil jsem toto jako náhradu za panelový voltmetr s bargrafem a dvěmi vývody USB, který zemřel zhruba po roce, a tento vydržel dva dni...teď mám zase v powerpacku díru v panelu, a myslím, že si dám tu práci a díru zamaskuji, než toto znovu kupovat.
5
JL
Josef Lášek
Josef Lášek
NAPROSTO
5
AH
Antonín Hubáček
Antonín Hubáček
zatím dobré
5
AS
Antonín Seiner
Antonín Seiner
Funguje přesně tak jak má. Naprostá spokojenost
5
PJ
Pavel Janeba
Pavel Janeba
Funguje podle představ.
5
JD
Jan Dobiáš
Jan Dobiáš
Měřák funguje, akorát vyžaduje napájení z baterie, nebo z dobře stabilizovaného zdroje. Pouhé usměrnění střídavého napětí nestačí!!
5
ĽO
Ľubomír Oles
Ľubomír Oles
++++
1
LZ
Ladislav Zemandl
Ladislav Zemandl
Panelové digitální měřiče napětí a proudu se vyrábí v mnoha variantách. Liší se provedením desky i zapojením. Prodejce tyto alternativy nerozlišuje a jeho fyzická dodávka v nejlevnější variantě neodpovídá deklarované variantě v e-Shopu. Nedpovídá ani schéma připojení k el. obvodu. Na upozornění chyby nereaguje nebo na dotaz v zákaznickém centru reaguje posměšně - vlastní zkušenost.
5
KH
Karel Holub
Karel Holub
Děkuji za velmi rychlé vyřízení objednávky. Zboží bylo v pořádku doručeno.Doporučuji obchod všem známým.
5
JL
Jan Louda
Jan Louda
Po dvou dnech přestal fungovat teď řeším reklamaci takže 👎
1
PV
Petr Václavek
Petr Václavek
Ampérmetr se zničí při prvním zapojení - pravděpodobně vůbec nemá bočník.
A na této stránce uveřejněné zmatečné zapojení k objasnění vůbec nepřispívá.
5
PK
Pavol Komar
Pavol Komar
Som spokojny.Dakujem
5
DB
Dušan Bukvay
Dušan Bukvay
Áno som spokojny
Ovládací prvky výpisu
Výpis diskuzí
Voltmetr je prý okamžitě zničen při nesprávné polaritě zapojení + a -,protože neumí zápornou polaritu. Naproti tomu ampérmetr ukazuje obě polarity + i -.
Zapojení napájení měřidla z externího zdroje je odlišné pro případ kdy je zdroj plovoucí např. baterie nepropojená s měřeným obvodem proudu (tenká červená +/tenká černá -)a v druhém případě kdy je zdroj napájení propojen GND s měřeným obvodem proudu (jen tenká červená na +, záporný pól napájení na tlustý černý vodič, tenký černý se nezapojuje. Když měřidlo napájíme z měřeného obvodu je tenký červený vodič na kladný pól měřeného obvodu , toto není vhodné v případě kdy se směr proudu v zátěži mění to vám zničí voltmetr.
FB
ampérmetr
František Bureš
ampérmetr
František Bureš
Dobrý den, funguje toto zapojení i pro správnou funkci ampérmetru prosím? Nemáte lepší schéma zapojení?
Děkuji
MF
ampérmetr
Martin Frajdl
ampérmetr
Martin Frajdl
Dobrý den, samozřejmě u obou příkladů zapojení funguje i měření proudu.
LM
Luboš Mourek
Luboš Mourek
Cca týden fungoval OK. Potom přestal reagovat ampermetr. Resp., reaguje až od 1A a výš., jinak svítí nuly. Zajímalo by mě, jestli je možné změnit rozsah jen prostou změnou hodnoty bočníku.
MF
Martin Frajdl
Martin Frajdl
Dobrý den, mohlo by se jednat o vadný kus. Korekce změnou bočníku možná není.
H
Proud oběma směry ?
Hugo.0088
Proud oběma směry ?
Hugo.0088
Může někdo potvrdit, že skutečně může procházet proud bočníkem oběma směry bez poškození měřidla? Tj. pokud bude měřidlo zapojeno k akumulátoru a přes bočník bude aku dobíjen i vybíjen.
několik zapojení je na následující adrese
http://www.hezkyden.cz/shop/panelovy-digitalni-voltmetr-obousmerny-ampermetr-dc-2x35-mista-led-standard/
AH
zpětný proud
Antonín Hubáček
zpětný proud
Antonín Hubáček
zkuste vložit diodu do proudové cesty tak, aby pouštěla proud jen na plus... neodzkoušeno...dioda 100V 15A ... např.PX1500B-DIO Dioda usměrňovací 100V 15A ...úbytek napětí na diodě asi 0,7 V ...
VS
Václav Soudilů
Václav Soudilů
Naprostá spokojenost.
BH
Lze modulem měřit i vyšší napětí než 100V? Např. 160V s tím, že stačí zobrazit jen hodnotu 60V?
Bohumil Horák
Lze modulem měřit i vyšší napětí než 100V? Např. 160V s tím, že stačí zobrazit jen hodnotu 60V?
Bohumil Horák
Např. 160V s tím, že stačí zobrazit jen hodnotu 60V?
MK
Martin Kopecek
Martin Kopecek
Jde toto připojit na baterii k solárním panelům tak, aby se nezamezilo jejímu nabíjení – tj. toku elektřiny od zátěže k baterii?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, měřící přístroj nijak neblokuje průtok proudu jedním, nebo druhým směrem. Proud tedy může v plné výši procházet oběma směry. Pouze bude měřící přístroj zobrazovat hodnotu proudu jen v jednom směru. Pokud proud poteče ve směru opačném, bude zobrazovat údaj 000A.
