Přijímač 433MHz EV1527 4-kanály

Detailní popis produktu

RX480E-4 je čtyřkanálový přijímač 433 MHz s dekodérem EV1527, který se naučí kód tvého dálkového ovladače a podle stisknutého tlačítka sepne jeden ze čtyř logických výstupů. Párování probíhá jednoduše tlačítkem přímo na modulu, bez programování, a spárované ovladače i zvolený režim zůstanou uložené i po odpojení napájení. Výstupy můžeš připojit přímo na vstupy Arduina, ESP32 nebo jiného mikrokontroléru, případně přes tranzistor či reléový modul spínat větší zátěž. Hodí se pro dálkové ovládání osvětlení, pohonů, vrat, modelů nebo vlastních projektů.

Specifikace:

• Model: QIACHIP RX480E-4
• Frekvence: 433,92 MHz
• Kódování: EV1527 (učící se kód)
• Napájení: 3–5 V DC
• Klidový odběr: ≤ 5 mA
• Citlivost přijímače: −108 dBm
• Dosah: cca 15 m a více (podle ovladače, antény a prostředí)
• Výstupy: 4× logická úroveň, aktivní v HIGH, max. 10 mA na výstup
• Pracovní režimy (volí se počtem stisků programovacího tlačítka, platí pro celý modul):
  • 1× – momentový (Inching): výstup je aktivní jen po dobu držení tlačítka na ovladači
  • 2× – přepínací (Self-Lock): každé stisknutí tlačítka výstup zapne, další stisk ho vypne
  • 3× – vzájemně blokovaný (Interlocked): výstup zůstane zapnutý, dokud nestiskneš jiné tlačítko
  • 4×: 2 kanály přepínací + 2 kanály momentové
  • 5×: 2 kanály vzájemně blokované + 2 kanály momentové
  • 6×: 2 kanály vzájemně blokované + 2 kanály přepínací
  • 8×: vymazání všech spárovaných ovladačů
• Vývody (rozteč 2,54 mm):
  • GND: zem napájení
  • +V: napájení 3–5 V
  • D0–D3: výstupy kanálů
  • VT: indikace přijatého platného signálu (souběžně s červenou LED)
• Přiřazení tlačítek (obvykle u 4tlačítkových ovladačů):
  • D0 – tlačítko D
  • D1 – tlačítko C
  • D2 – tlačítko B
  • D3 – tlačítko A
• Provozní teplota: −40 °C až +85 °C
• Rozměry: cca 28 × 12,3 × 7 mm
• Hmotnost: cca 3 g
• Vhodné ovladače:
  • Dálkový ovladač KT01-4 433MHz EV1527 4-kanály
  • Dálkový ovladač bezdrátový 433MHz EV1527 4-kanály
  • Dálkový ovladač KB-027C 433MHz EV1527 2-kanály
  • Dálkový ovladač KB-027C 433MHz EV1527 1-kanál

Párování ovladače:

1. Vymazání starých kódů: stiskni programovací tlačítko 8×, červená LED 7× blikne a zhasne.
2. Volba režimu: stiskni programovací tlačítko 1× až 6× podle požadovaného režimu. LED zabliká a zůstane svítit – přijímač čeká na signál z ovladače.
3. Spárování: stiskni libovolné tlačítko na ovladači. LED zabliká a tím potvrdí uložení kódu.
4. Další ovladače spáruješ stejným postupem, zvolený režim je ale společný pro celý modul.

Obsah balení:

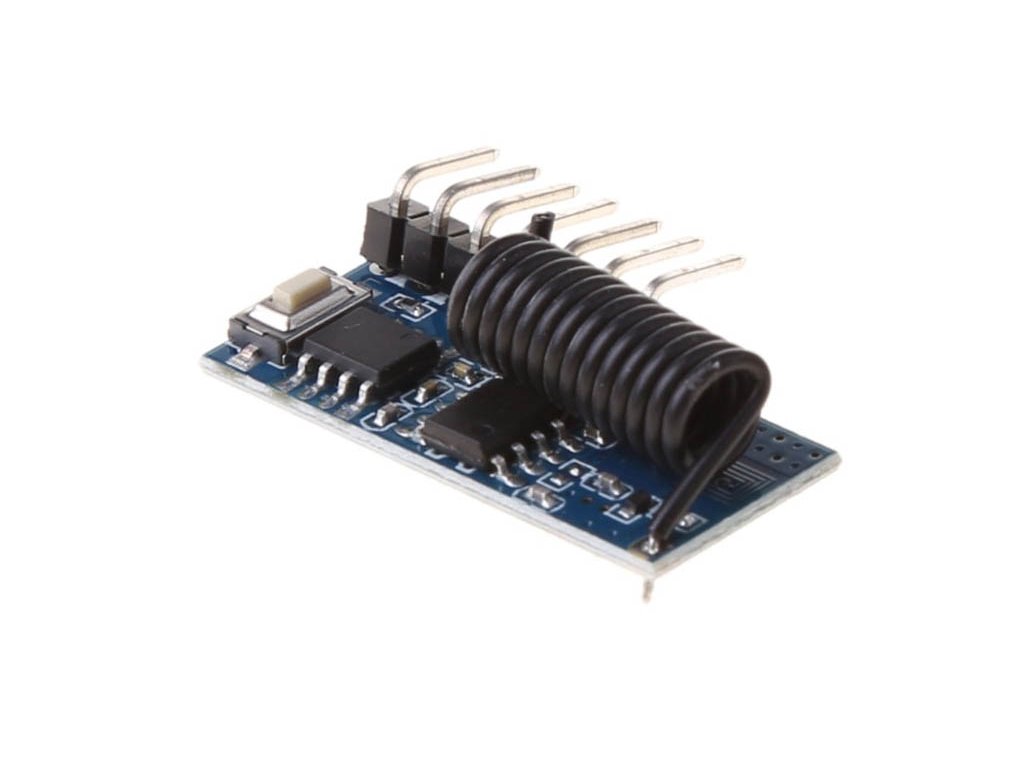

• 1× přijímač RX480E-4 433 MHz se spirálovou anténou

Poznámka:

• Výstupy D0–D3 poskytují jen logický signál (max. 10 mA) – zátěž jako relé, motor nebo LED pásek připoj přes tranzistor nebo reléový modul.
• Režim „vzájemně blokovaný“ dává smysl jen s ovladačem, který má alespoň 2 tlačítka.
• Pokud na vývod VT připojuješ externí LED, použij předřadný rezistor.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
