ZS-X11H Řadič pro bezkartáčové BLDC motory 6-60V 400W

Detailní popis produktu

Výkonný řadič pro třífázové bezkartáčové DC motory s Hall senzory, určený pro elektrický úhel 120°. Nabízí široký rozsah napájení 6–60 V, maximální výkon 400 W a podporu řízení rychlosti pomocí PLC (0–5 V analog) nebo PWM signálu (2,5–5 V). Integrovaný chladič, potenciometr pro nastavení otáček a svorkovnice pro snadné zapojení zajišťují jednoduchou instalaci a spolehlivý provoz. Podporuje funkce dopředného a zpětného chodu, zastavení a brzdění.

Specifikace:

• Model: ZS-X11H V1
• Typ motoru: DC třífázový bezkartáčový motor s Hall senzory (elektrický úhel 120°)
• Napájecí napětí: 6–60 V DC
• Maximální proud: jmenovitý 16 A, špičkový 20 A
• Maximální výkon: 400 W
• Řízení rychlosti: integrovaný potenciometr, externí 0–5 V analog, PWM (2,5–5 V, 50 Hz–20 kHz)
• Řídicí funkce: dopředný/zpětný chod, zastavení, brzda
• Ochrany: nadproudová ochrana
• Rozměry: 63 × 45 × 31 mm
• Hmotnost: cca 77 g

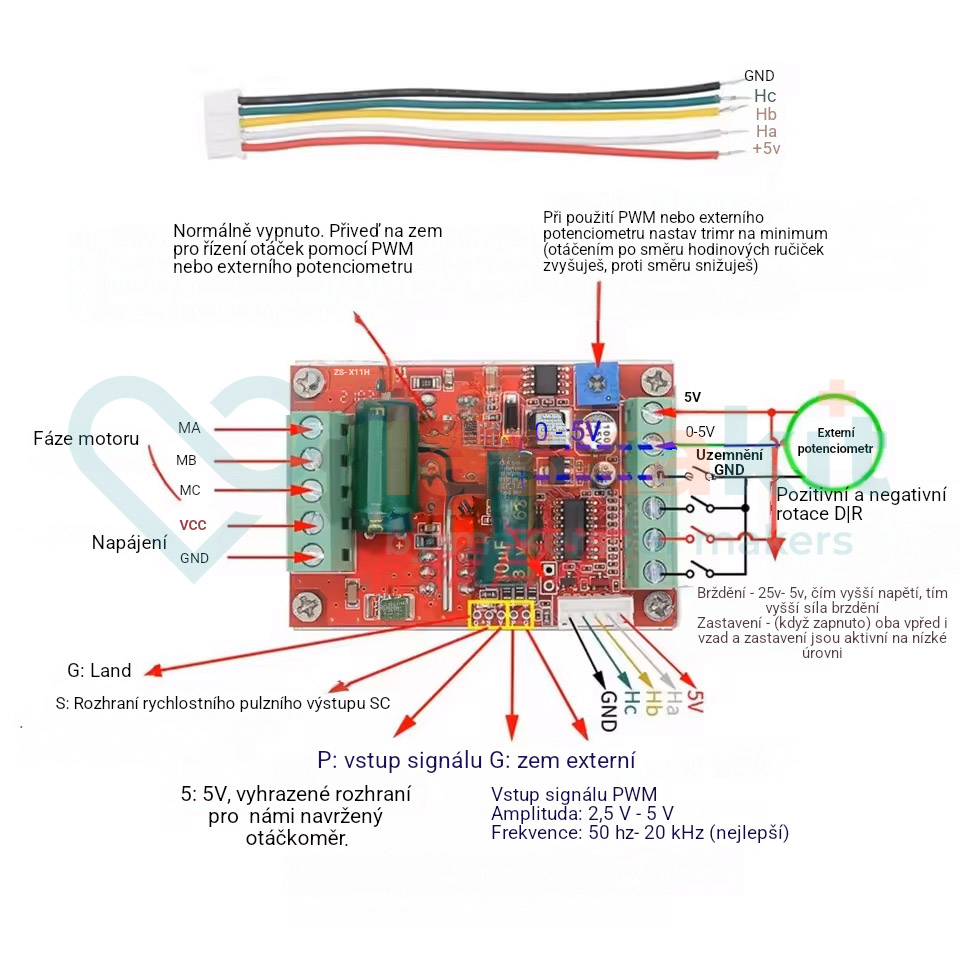

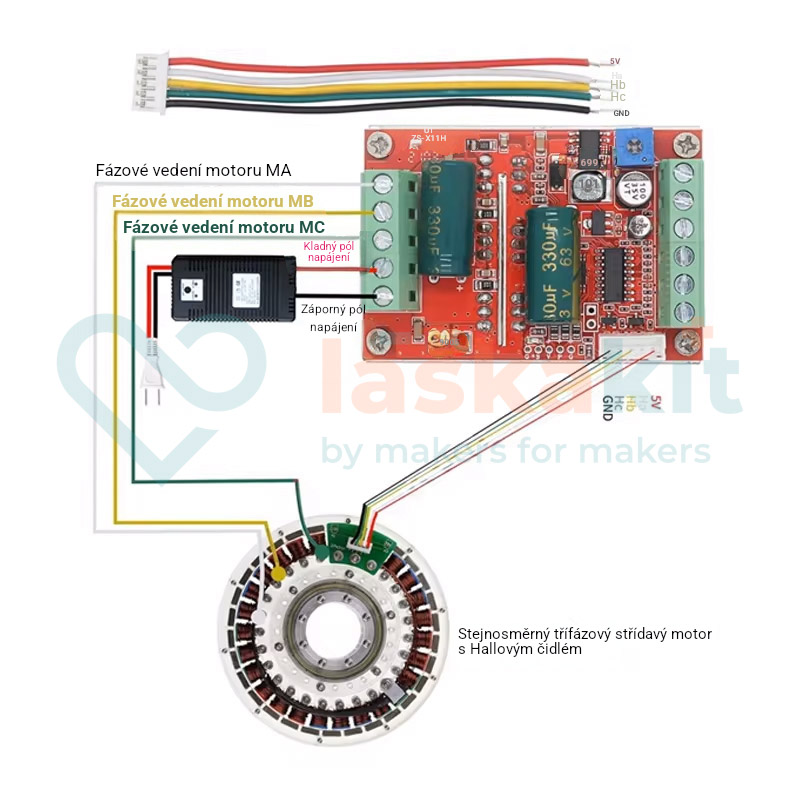

• Výstupní svorky: MA, MB, MC (fázové vodiče motoru), Ha, Hb, Hc (signál Hall), 5 V GND, VCC GND

Rozhraní a funkce:

• MA MB MC: výstupní fáze k motoru
• 5V GND: napájení Hall senzorů (max. 50 mA)
• VCC GND: hlavní napájecí vstup
• SC: výstup signálu otáček (bez technické podpory)
• DIR: řízení směru (log. 0 = aktivní)
• STOP: zastavení motoru (log. 0 = aktivní)
• BRAKE: brzdění motoru (log. 1 = aktivní)
• Speed: řízení otáček – potenciometr, 0–5 V analog, PWM
• Ha Hb Hc +5V GND: vstup signálů Hall senzorů

Upozornění:

• Řadič neobsahuje pojistku – doporučuje se ji přidat do napájecí větve.
• Přepólování napájení způsobí trvalé poškození součástek řadiče.
• Při nesprávném zapojení Hall signálů se motor nemusí roztočit nebo bude mít nízký točivý moment a vysokou spotřebu.
• Vyvaruj se zkratu na výstupu – hrozí spálení výkonových tranzistorů.
• Používej pouze s motory odpovídajících parametrů napětí, proudu a výkonu.

Obsah balení:

• 1× Řadič pro BLDC motor ZS-X11H V1

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Před zapojením ověř správné propojení fázových vodičů a Hall senzorů, aby nedošlo k poškození řadiče.
