    Řadič pro DC motory 7A 160W, duální motorový modul

    Kód: LA143082
    1 hodnocení

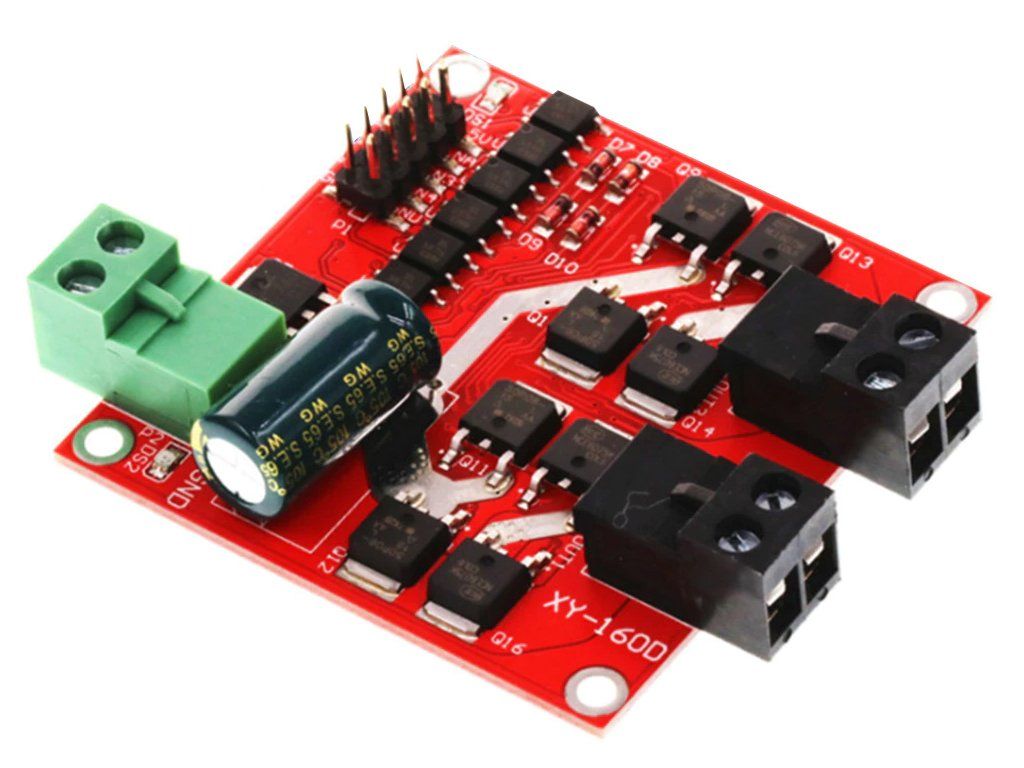

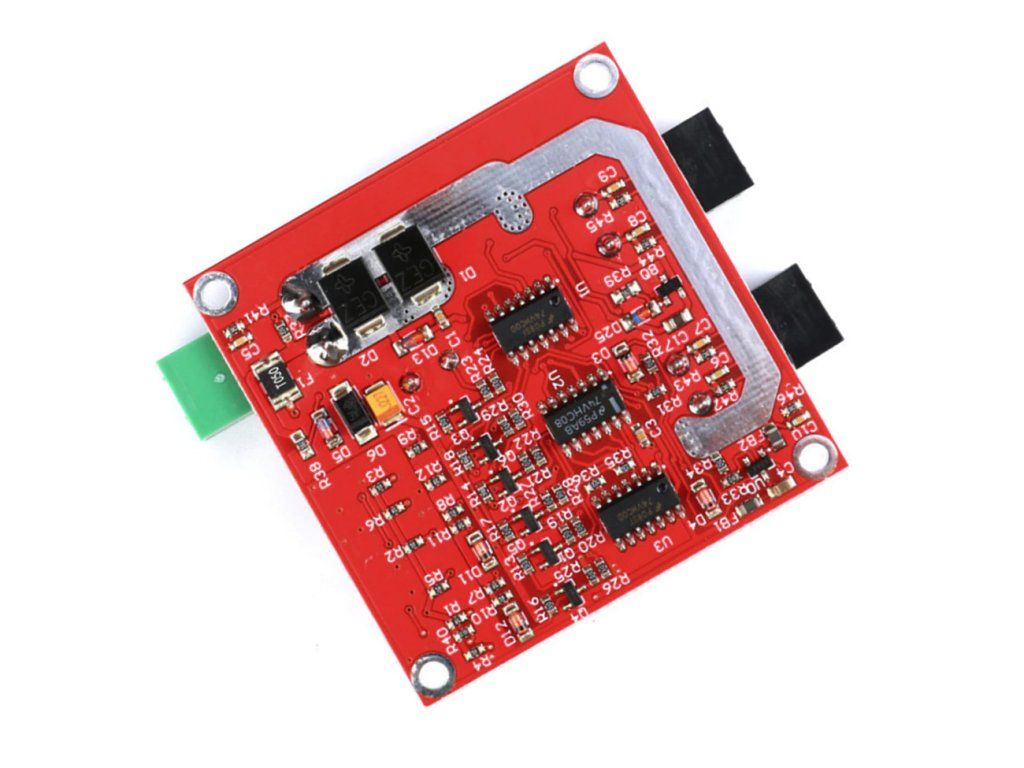

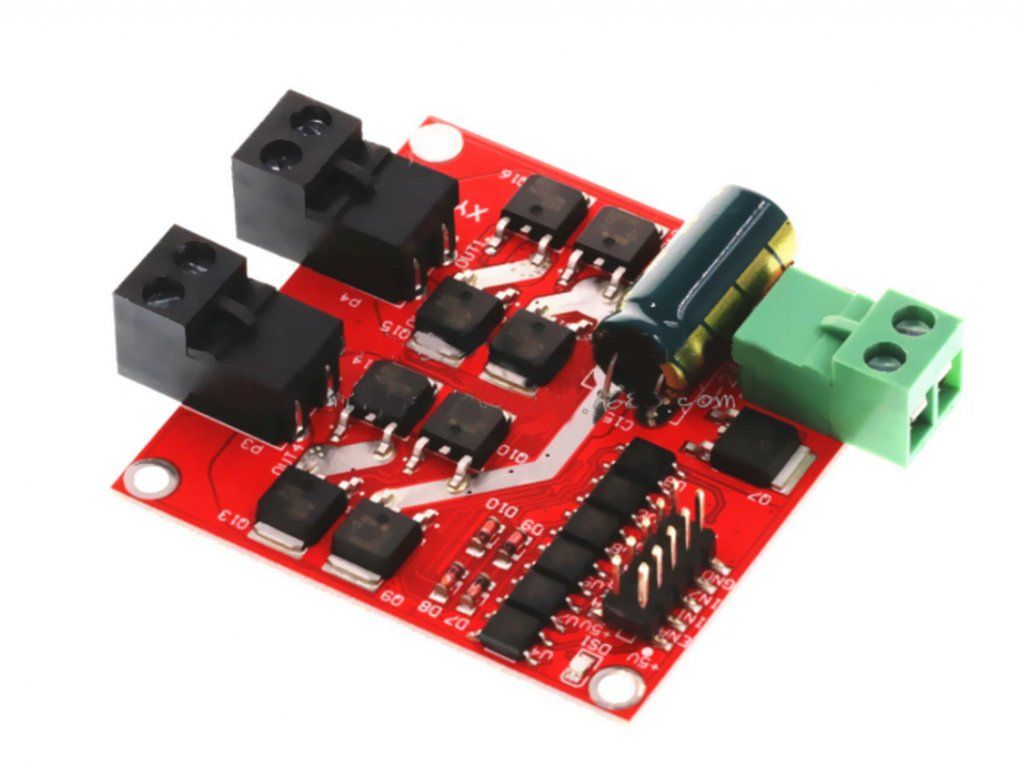

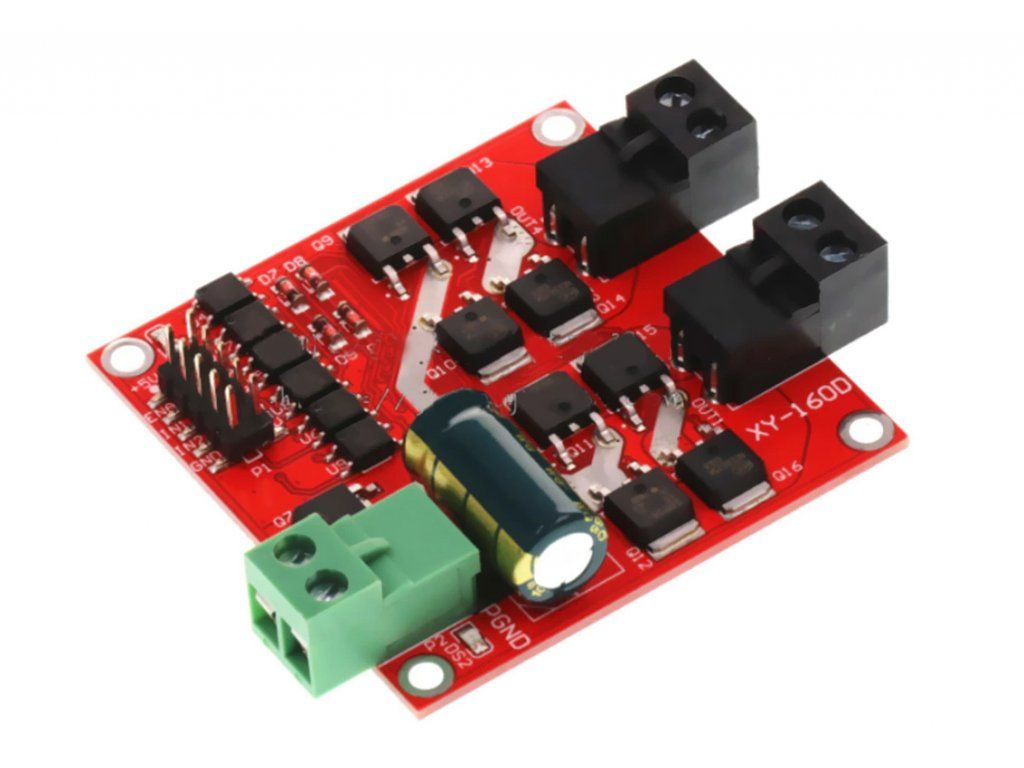

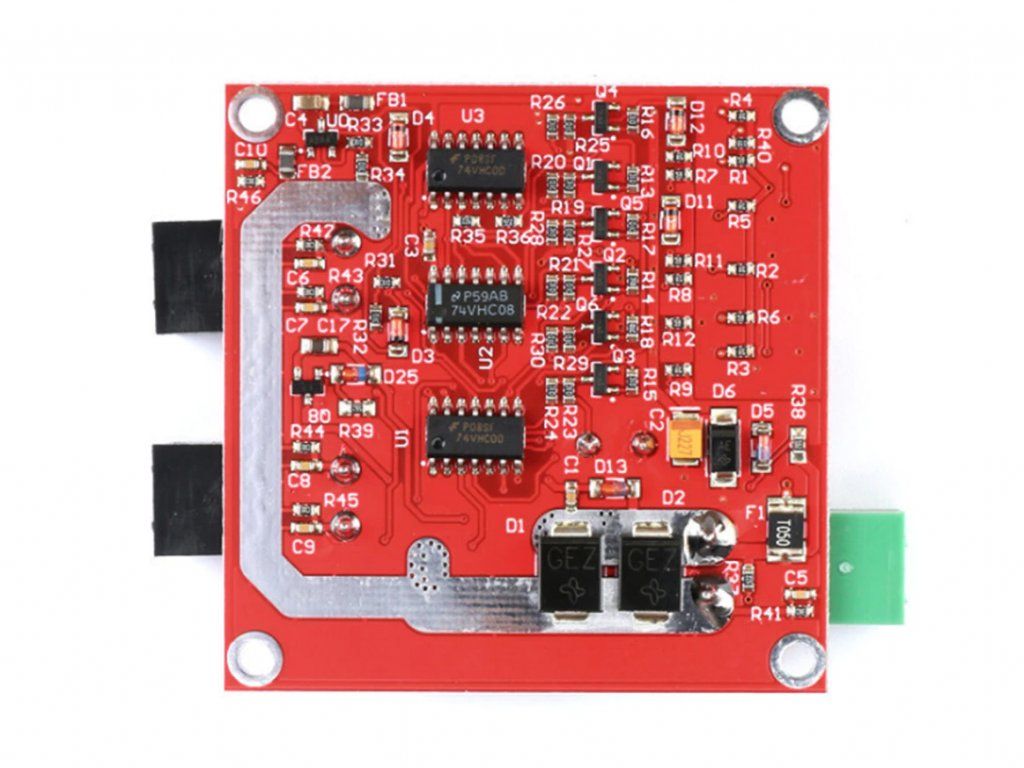

    Řadič pro DC motory 7A 160W, duální motorový modul
    248 Kč 205 Kč bez DPH
    Skladem (9 ks)
    Můžeme doručit do:
    9.12.2025

    Řadič pro DC motory 7A 160W, duální motorový modul

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 1 000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 1 000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

    Modul umožňuje nezávislé řízení dvou stejnosměrných motorů. Modul také umožňuje změnit směr otáčení motorů (vpravo/vlevo). Otáčky lze řídit pomocí PWM regulace. Modul má na vstupech optočleny zajišťující oddělení digitální části řízení modulu od motorů.

    Zapojení:

    • ENA1, ENA2 - povolení řízení motoru / PWM vstup
    • IN1, IN2, IN3, IN4 - řízení motoru - směr otáčení, blokování
    • +5V - výstup 5V stabilizátoru pro napájení ovládací logiky
    • GND - zem

    Specifikace:

    • Typ: dvojitý H můstek
    • Logické napětí: 3,3-5V
    • Napětí pro motor(y): 7V-24V
    • Proud logiky: 3-11mA
    • Proud na kanál: 7A, špička max. 50A
    • Minimální šířka impulzu PWM: 5μs
    • Rozměry: 55x55x13mm.
    • Hmotnost: cca 32g

    Součástí dodávky:

    • 1ks Řadič pro DC motory 7A 160W, duální motorový modul

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Řadiče a drivery pro motory
    Záruka: 2 roky
    Hmotnost: 0.029 kg
    Toshiba TB67S109 driver pro krokové motory
    Toshiba TB67S109 driver pro krokové motory
    Skladem (10 ks)
    138,80 Kč bez DPH
    168 Kč

    Převodník pro krokové motory s vlastním chladičem a několika užitečnými funkcemi.

    LA143037
    Driver TB6600 (TB67S109AFTG) pro krokové motory 3A 47V
    Driver TB6600 (TB67S109AFTG) pro krokové motory 3A 47V
    Naskladníme cca 12.12.
    205 Kč bez DPH
    248 Kč

    Převodník TB67S109AFTG pro krokové motory s vlastním chladičem a několika podpůrnými funkcemi.

    LA143018
    30a
    Řadič pro bezkartáčové BLDC motory 3,7V-14,8V 30A
    Skladem (20 ks)
    163,60 Kč bez DPH
    198 Kč

    Řadič pro vysoce výkonné bezkartáčové BLDC motory 3,7V-14,8V 30A napájené z akumulátorových packů, např. pro motory větších dronů apod.

    LA143055
    Zobrazit všechny podobné produkty
    5,0 1 hodnocení
    5
    1x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Nevyplňujte toto pole:

    Výpis hodnocení

    5
    L Avatar autora | 13.5.2024
    "+5V - výstup 5V stabilizátoru pro napájení ovládací logiky" je zavádějící - měloo by spíše být "+5V - výstup 5V stabilizátoru pro napájení Z ovládací logiky" vstupy jsou galvanicky oddělené a potřebují tedy napájení např. z Arduina nemůžete s nimi teda Arduino napájet - kdyby to někdo takto pochopil
    Nevyplňujte toto pole:

    Výpis diskuzí

    TS Avatar autora Nestandartně fungující kus 12.3.2025 17:16
    Dobrý den, už u druhého zakoupeného řadiče jsem narazil na stejný problém. Zatímce kanál 1 funguje v PWM režimu standartně, druhý kanál má ciltovost na PWM asi 2x vyšší (rozsah PWM 0-1023, 12V DC motor: první kanál má při hodnotě 600 okolo 6V a roste dál lineárně, zatímco chybný kanál už je skoro na 12V). Zároveň s postupem času napětí dodávané chybným kanálem klesá, dokud se motor úplně nezastaví (na prvním kanálu se nemění). Baterie je v pořádku a dodává stabilně 12V s dostatečným proudem. PWM ovládání je také v pořádku a dává oběma kanálům stejný vstup. Všechny vodiče označené v návodu jsou vybaveny pojistkou, přesto se už druhý řadič v poměrně krátké době chová takto. Dělám něco špatně, nebo jde o vadné kusy? Děkuji za odpověď
    MF Avatar autora Nestandartně fungující kus 13.3.2025 07:17
    S takovým chováním jsme se doposud nesetkali. Založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete informace, jak se bude postupovat dál.
