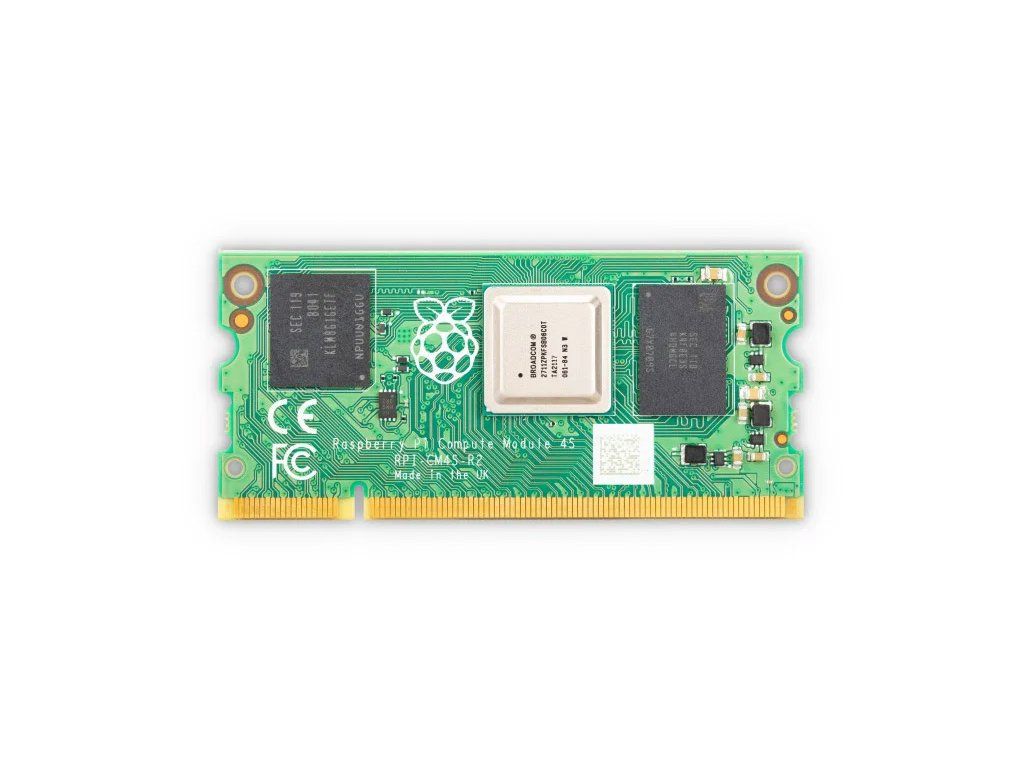

Raspberry Pi Compute Module 4S REV2 1 GB RAM, 8 GB eMMC

Detailní popis produktu

Raspberry Pi Compute Module 4S je výpočetní modul se čtyřjádrovým procesorem Broadcom BCM2711 (stejným jako u Raspberry Pi 4B) ve formátu 200pinového SO-DIMM, mechanicky shodném s moduly Compute Module 3 a 3+. Je určený hlavně pro modernizaci zařízení postavených na CM3/CM3+ – výkon procesoru, grafiky a paměti LPDDR4 posuneš na úroveň Raspberry Pi 4 bez nutnosti měnit mechaniku. Tato varianta má 1 GB RAM a 8 GB integrovanou paměť eMMC, ze které se systém spouští, takže nepotřebuje microSD kartu. Modul nemá Wi-Fi, Bluetooth ani Ethernet a pro provoz vyžaduje nosnou desku se slotem SO-DIMM a napájením.

Specifikace:

• Procesor: Broadcom BCM2711, 4× ARM Cortex-A72 (ARMv8, 64bit), 1,5 GHz
• Grafika: VideoCore VI, OpenGL ES 3.0
• Video:
  • Dekódování: H.265 (HEVC) až 4Kp60, H.264 až 1080p60
  • Kódování: H.264 až 1080p30
• Paměť RAM: 1 GB LPDDR4-3200 s ECC
• Úložiště: 8 GB eMMC
• Rozhraní:
  • GPIO: 46 pinů ve dvou bankách (GPIO0–27 a GPIO28–45), každá banka volitelně 1,8 V nebo 3,3 V logika
  • USB: 1× USB 2.0 High Speed (480 Mb/s)
  • HDMI: 1× HDMI 2.0, až 4Kp60
  • Displej: 1× MIPI DSI 2lane, 1× MIPI DSI 4lane
  • Kamera: 1× MIPI CSI 2lane, 1× MIPI CSI 4lane
  • Kompozitní video: 1× TV výstup (PAL/NTSC)
  • Sběrnice na GPIO: I2C, SPI, UART, PWM
• Bezdrátové připojení: ne (bez Wi-Fi a Bluetooth)
• Ethernet: ne
• Napájení:
  • VBAT: 2,5–5 V (hlavní napájení jádra)
  • 3,3 V: 3,15–3,45 V
  • GPIO banky: 1,8 V nebo 3,3 V (dle zvolené logiky)
  • 1,8 V: již není potřeba (lze připojit kvůli zpětné kompatibilitě)
• Spotřeba: cca 1,5 W v klidu, cca 7 W při zátěži
• Konektor: 200pinový SO-DIMM (rozměrově JEDEC MO-224, pinout není elektricky kompatibilní s pamětmi DDR2)
• Kompatibilita: stejný tvar a rozměry jako Raspberry Pi Compute Module 3 / 3+ (čip BCM2711 je o něco vyšší než u CM3)
• Operační systém: Raspberry Pi OS a další distribuce pro Raspberry Pi 4
• Provozní teplota: –20 °C až +85 °C
• Rozměry: 67,6 × 31 mm, 2× montážní otvor M2
• Dostupnost ve výrobě: minimálně do ledna 2034

Obsah balení:

• 1× Raspberry Pi Compute Module 4S, 1 GB RAM, 8 GB eMMC

Poznámka:

• Pro zprovoznění potřebuješ nosnou desku se slotem SO-DIMM 200 pin (např. původní desku pro CM3/CM3+ nebo vlastní návrh) a odpovídající napájení.
• Pro nové návrhy výrobce doporučuje Compute Module 4 / 5, modul CM4S je určen hlavně jako náhrada CM3/CM3+ ve stávajících zařízeních.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
