RobotDyn 3D printer KIT Mega + Shield + 5ks DRV8825

Detailní popis produktu

RobotDyn 3D printer KIT Mega + Shield + 5ks DRV8825

Populární Mega shield firmy RobotDyn včetně Arduino Mega, LCD konektorů, driverů a pasivních chladičů.

Veškerá elektronika většiny tiskáren RepRap je řízená touto elektronickou deskou. Tato deska je spojena a rozšiřuje programovatelný logický automat (PLC) Arduino Mega. Obsahuje 5 slot pro A4988 (DRV8825 ) drivery krokových motorů.

Specifikace desky:

• Uzpůsobena pro kartézský souřadný systém
• Lze rozšířit o různé doplňky
• 3 zdrojové výstupy pro ohřev tiskové hlavy/větrák/vyhřívanou podložku a 3 termistorové okruhy pro měření teploty.
• Obsahuje pět driverů krokových motorů
• Vstupní napětí 12V

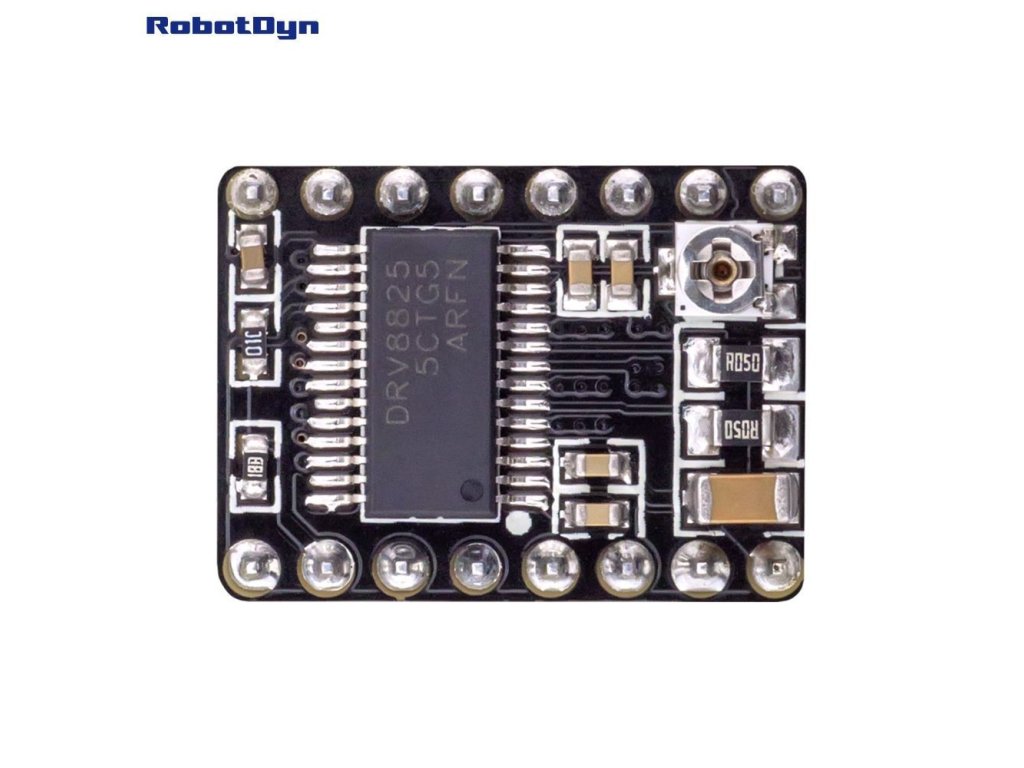

Driver krokových motorů DRV8825 je vylepšená verze klasických A4988, určených po ovládání v deskách RAMPS 1.4 pro 3D tiskárny.

Parametry DRV8825:

• Nastavitelné omezení proudu,
• Max proud 1.5A, 2.2A s aktivním chlazením,
• Tepelná ochrana,
• Proudová ochrana,
• 6 rozlišení: full-step, half-step, 1/4- kroku, 1/8- kroku, 1/16- kroku a 1/32- kroku,
• Napájecí napětí 8,2 - 36V.

Zapojení

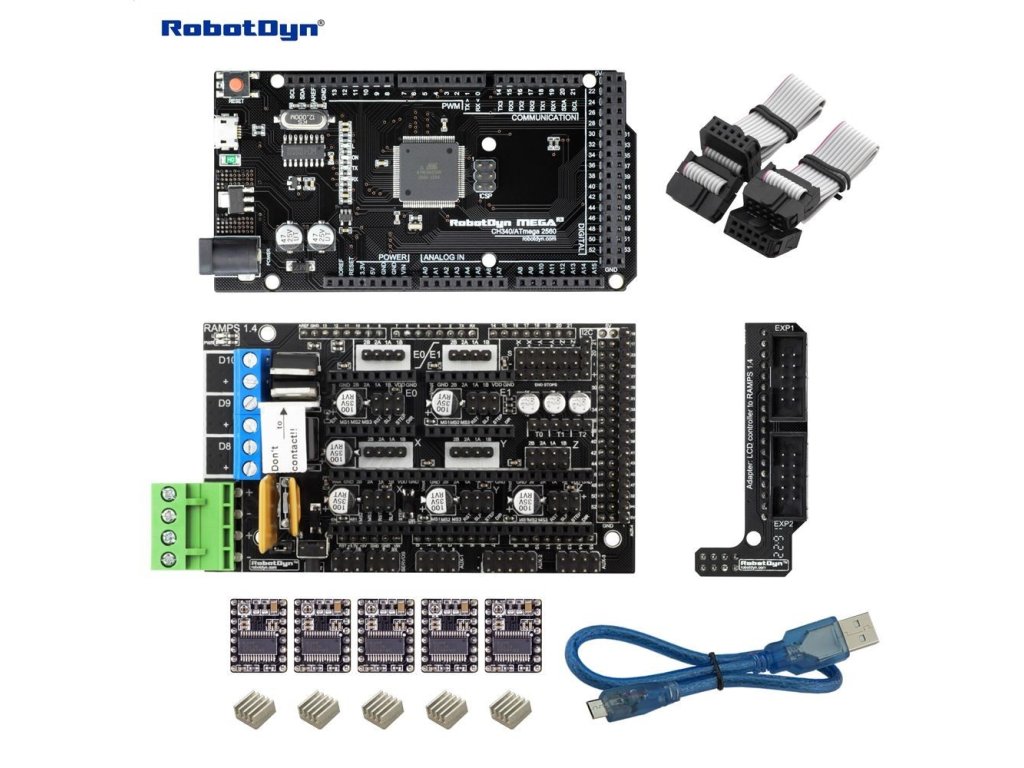

Součástí dodávky:

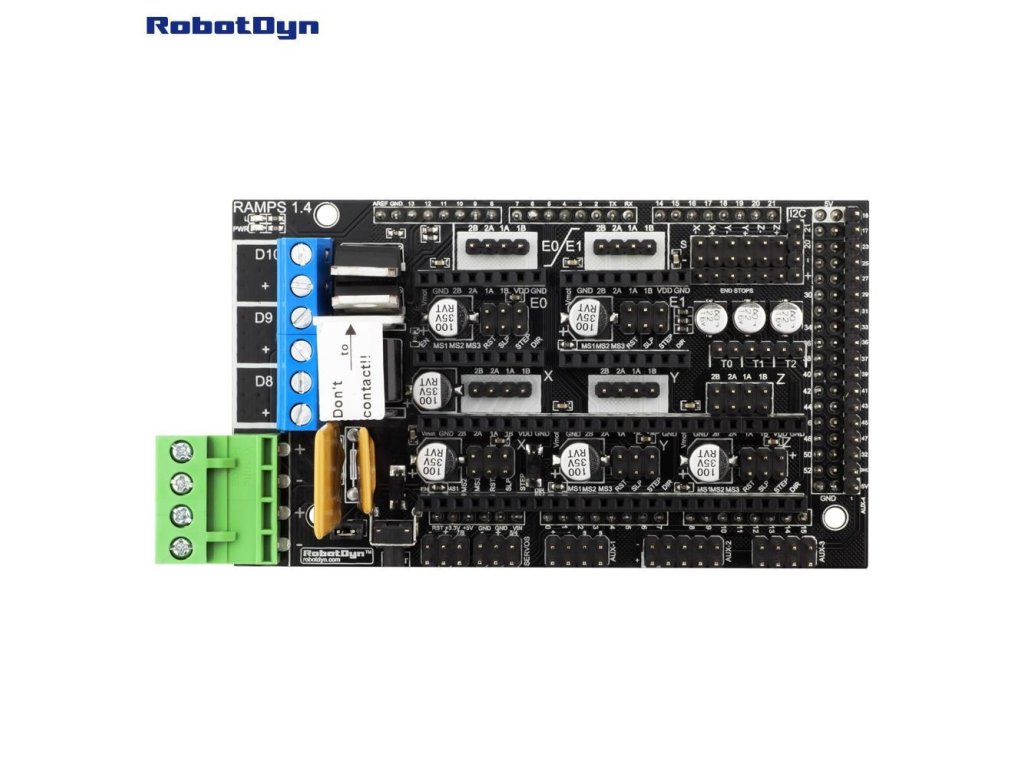

• 1ks  RobotDyn Reprap Ramps 1.4 shield

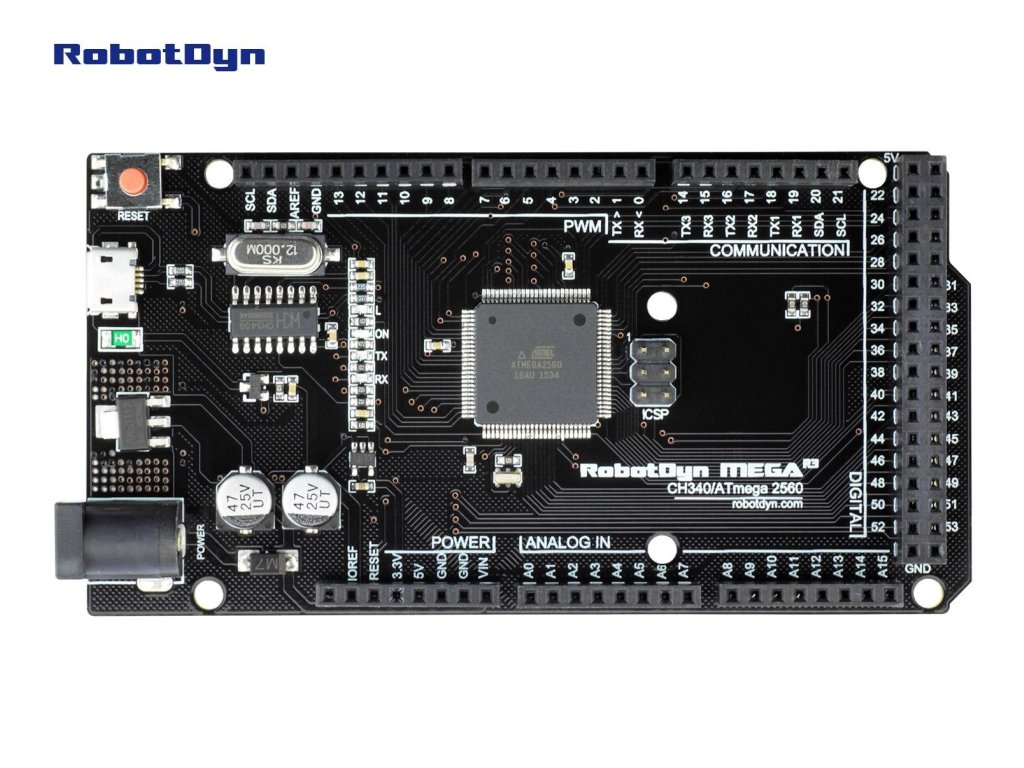

• 1ks  RobotDyn Arduino Mega CH340

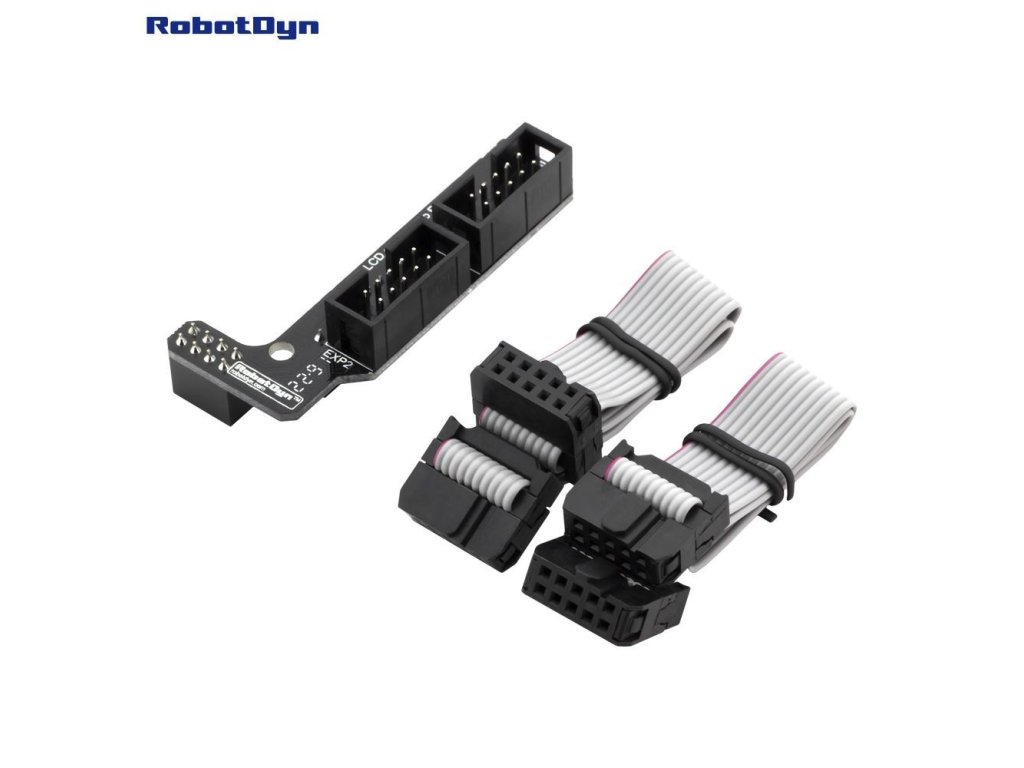

• 1ks  RobotDyn LCD Adapter
• 5ks  RobotDyn Driver DRV8825

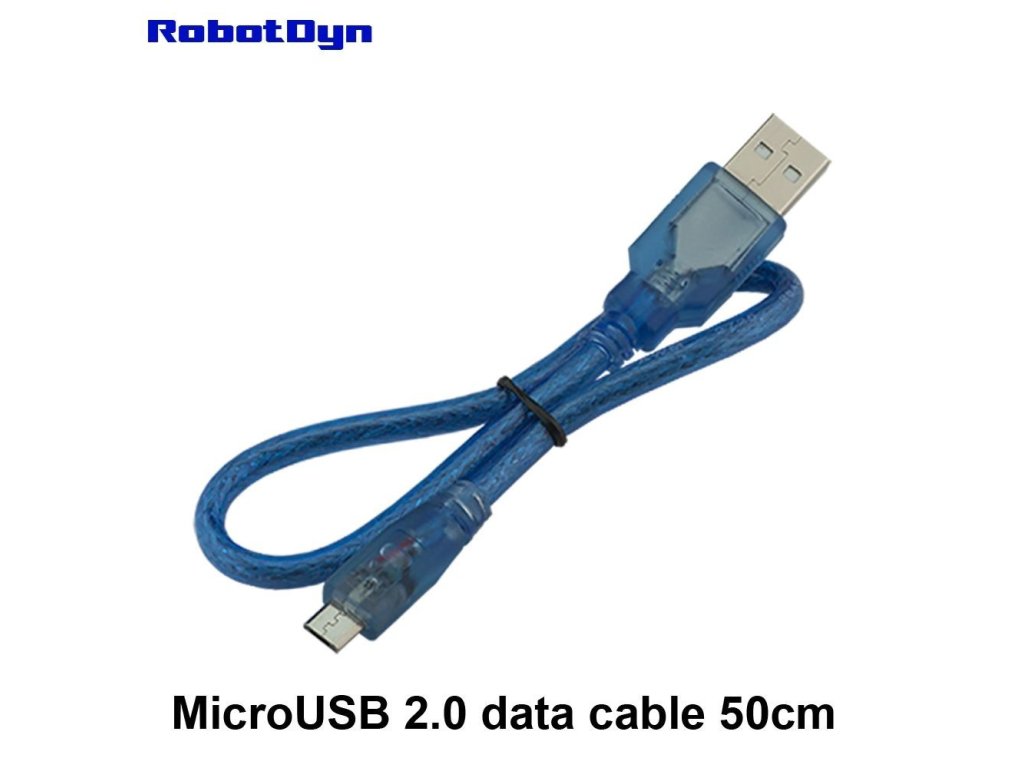

• 1ks  microUSB kabel

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Po nasazení shieldu, prosím, zkontrolujte, zda se vývody ze spodní strany nedotýkají pouzder součástek na spodní desce! Mohlo by to způsobit zkrat a zničení shieldu, nebo i základní desky. Na takto požkozené zboží se záruka nevztahuje!
