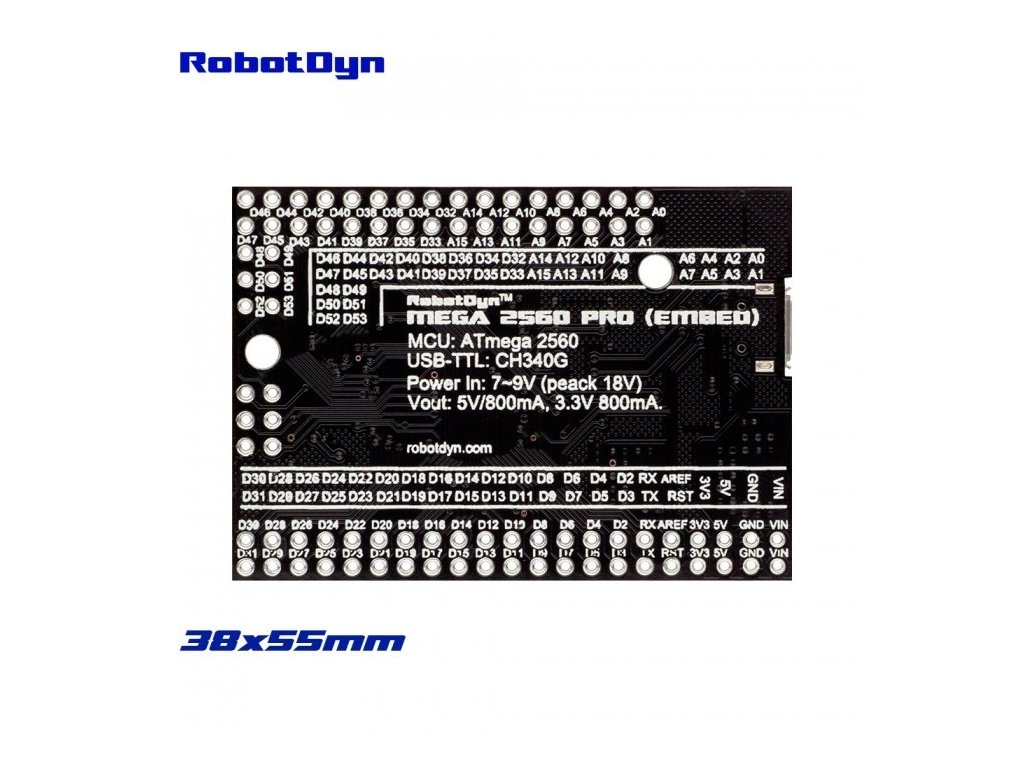

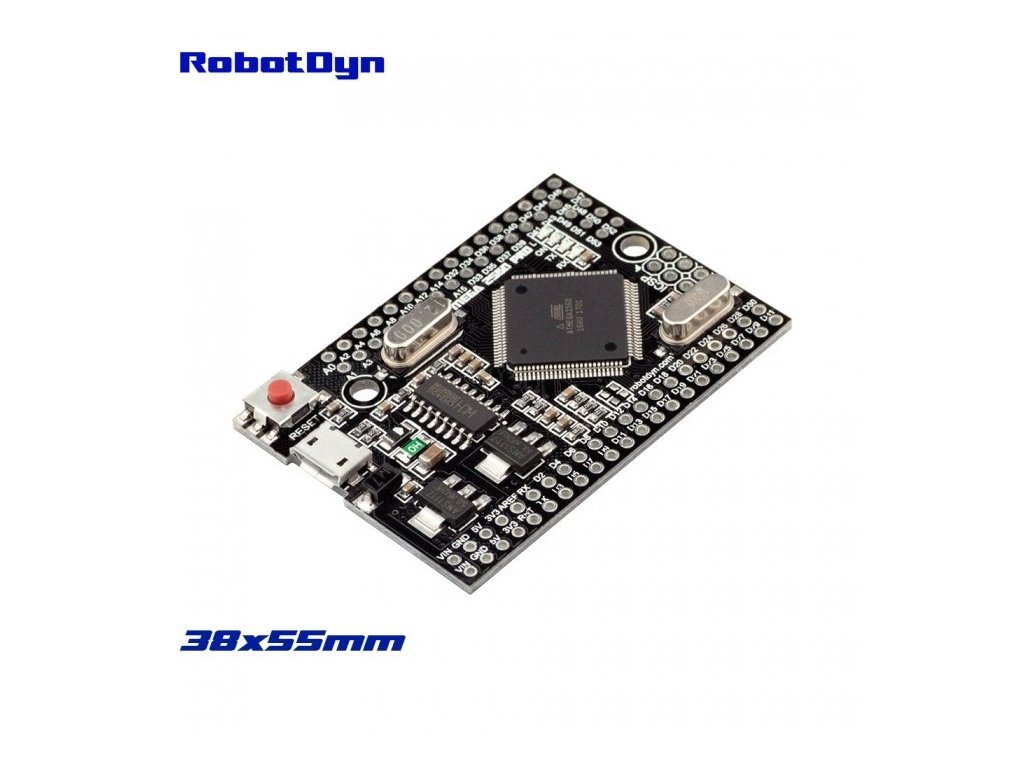

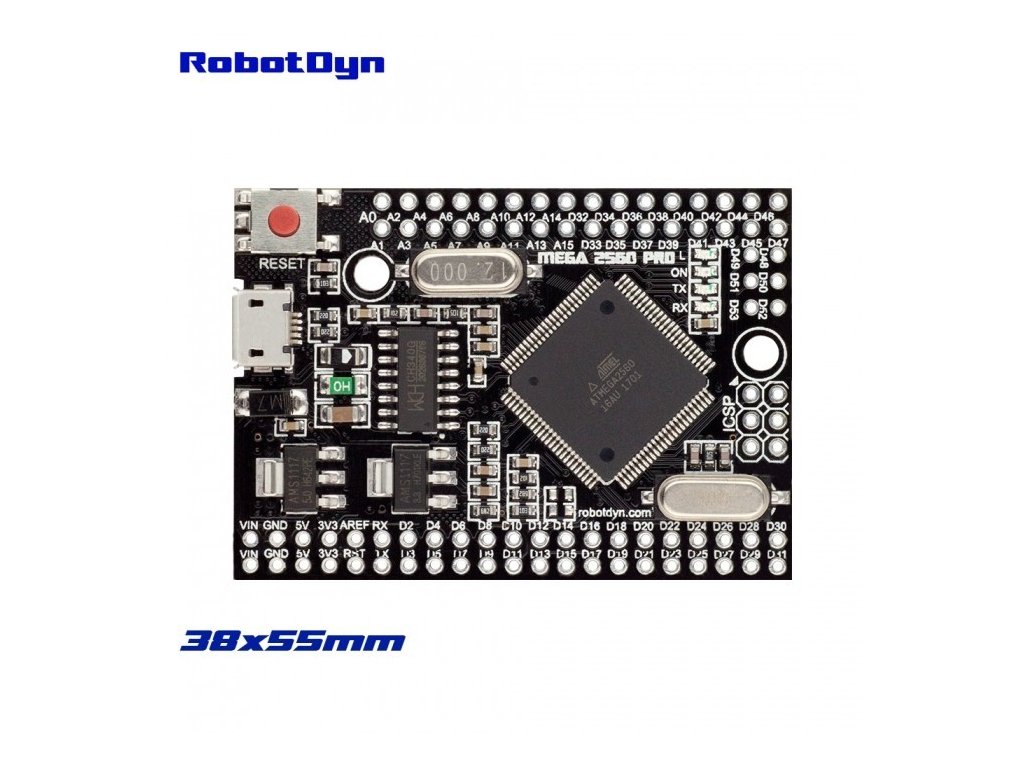

RobotDyn Mega 2560 PRO Mini, ATmega2560-16AU, CH340G

Detailní popis produktu

RobotDyn Mega 2560 PRO Mini, ATmega2560-16AU, CH340G

Deska poskytuje úžasné možnosti měření, monitorování a ovládání zařízení pomocí jednoduchého programového prostředí, vycházejícího z jazyka C++.

PRO MINI verze Mega 2560. Postavena na mikrokontroléru Atmel ATmega2560.
Deska má kompaktní rozměr 38x52mm. Je dobrým řešením, abys ušetřil misto.
Deska podobná Arduino Mega 2560 a používá originální čip ATmega2560 (16 MHz).
Deska má převodnik USB-TTL.
Můžeš napájet desku přes piny. Výstupní proud pro 3.3 a 5V cca 800mA (Věm prosím na vědomí, že čím vyšší je vstupní napětí, tím nižší je výstupní proud).
Na obrázku můžeš porovnat s velikostí Mega Rev3.

Specifikace:

Mikrokontrolér	ATmega2560
Krystal	16MHz
Flash	256kB
SRAM	8kB
EEPROM	4kB
USB - Serial Převodník	CH340G
Vstupy a Výstupy
Digitální I/O	54
PWM	14
Analogové Vstupy	16
DC Proud na pin	40mA
Vstupní napětí	6-12V doporučeno
5V max Proud	800mA
3.3V max Proud	800mA
Váha	15g

Rozměry

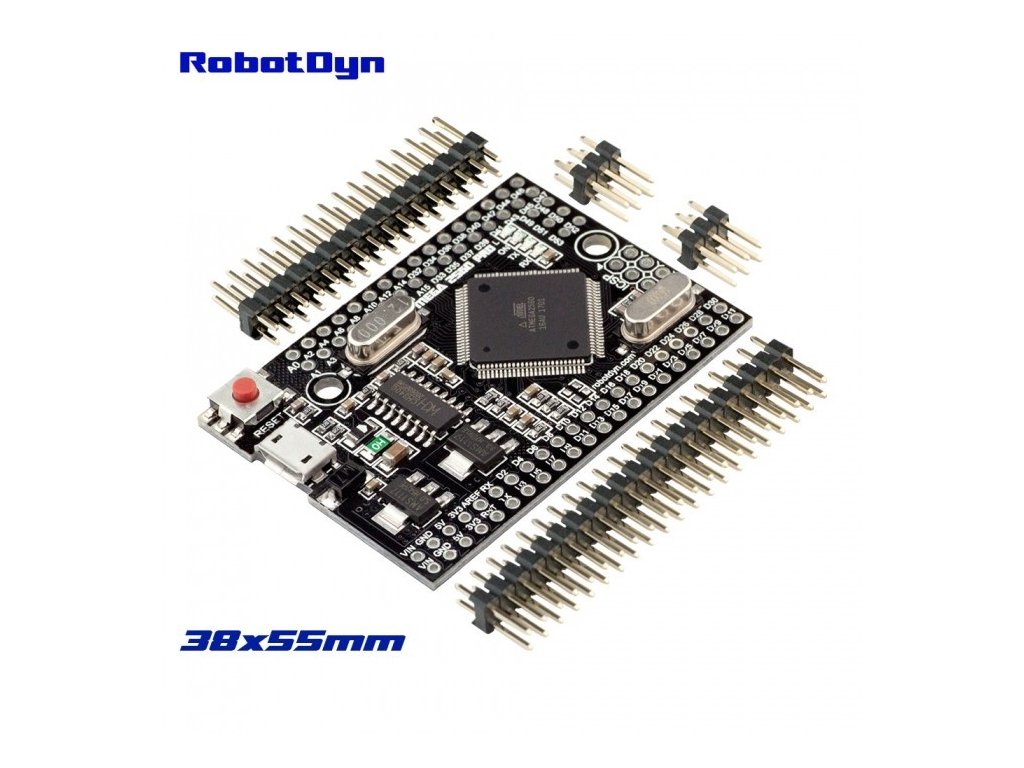

Součásti dodávky:

• 1ks  RobotDyn Mega 2560 PRO Mini, ATmega2560-16AU, CH340G
• 1sada pinů

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Zdroje:

• Začínáme s Arduinem
• Návod na instalaci ovladače
• ATmega2560 Datasheet
• CH340G Datasheet
• Ovladače pro CH340
• Schéma
• Rozměry
• Pinout
• Arduino IDE
• Wiring s Processing IDE (reference)    Multiplatformní vývojové prostředí (Win/Linux/Mac/...)
