Sada vysílač-přijímač 433Mhz

Kód: D162000
28 Kč 23,10 Kč bez DPH
Vyřazeno

Sada modulů pro komunikaci mezi deskami nebo deskou a jiným modulem po frekvenci 433 kHz až na vzdálenost 100m.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Sada vysílač-přijímač 433Mhz, XD-FST a XD-MK-5V

Kompletní sada pro bezdrátový přenos na frekvenci 433 MHz, tedy vysílač i přijímač. Jednoduché zapojení, dokonalá použitelnost až na vzdálenost 100 metrů. Možno použít pro komunikaci dvou desek Arduino, případně jedné řídící desky a několika satelitních desek.

Specifikace:

Přijímač:

  • Model: XD-MK-5V
  • Napájení: DC 5V
  • Proud: 20-28mA
  • Frekvence: 433,92MHZ
  • Citlivost: -105dB
  • Velikost: 30x14x7mm

Vysílač:

  • Model:XD-FST
  • Dosah: 20-300 Metrů (záleží na napětí)
  • Napájení: 3,5-12V
  • Proud: 4mA
  • Pracovní mód: AM
  • Rychlost : 4KB/S (teoretická hodnota)
  • Vysílací výkon: 10mW
  • Frekvence: 433,92MHZ
  • Velikost : 19x19mm

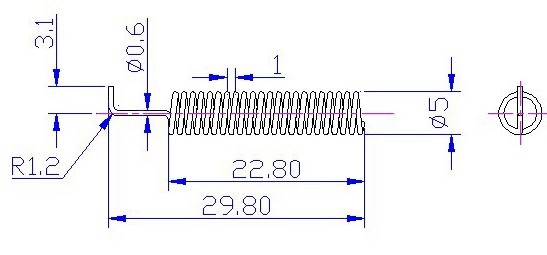

Šikovná anténa na 433MHz


Tohle je nejčastěji řešený design, není problém s ním dosáhnout několika stovek metrů, má ale velké nároky na přesnost provedení.

Radši zkus obyčejný rovný drát délky 17,3cm ( délka = 7500 / 433, tj. čtvrtina vlnové délky ), zisk není vůbec špatný a dá se s ním vysílat i na 100m

Každopádně moduly bez antény mají dosah maximálně desítky centimetrů

Součástí dodávky:

  • 1ks  vysílač bezdrátového modulu 433MHz XD-FST
  • 1ks  přijímač bezdrátového modulu 433MHz XD-MK-5V

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Zdroje:

Doplňkové parametry

Kategorie: Ukončeno
Záruka: 2 roky
Hmotnost: 0.005 kg
5
1x
4
0x
3
0x
2
0x
1
1x
Nevyplňujte toto pole:
5
B Avatar autora | 27.12.2021
Modul funguje skvěle a spolehlivě ale až po připojení antény. Bez antény je práce s produktem zatrest. Proto si šetřete nervy a rovnou moduly vybavte anténami a vše bude spolehlivě fungovat.
1
TP Avatar autora | 21.7.2021
Reálný dosah jen pár metrů při přímé viditelnosti a za zdí téměř žádný. Bez antény dosah nulový, s drátkem 17 cm reálný dosah jen pár metrů a to při přímé viditelnosti. S kroucenou anténou snad ještě horší dosah než s drátkem. Nejlepších výsledků jsem dosáhl s 33 cm drátkem, ale přenos stále jen pár metrů a za 1 zdí už signál nekvalitní.
Nevyplňujte toto pole:
Avatar autora Zpracování signálu z dálkového ovladče 21.9.2022 01:48
Ahoj, je možné s tímto přijímačem "nějak rozumně" zpracovat vysílání z dálkového ovladače https://www.laskakit.cz/dalkovy-ovladac-bezdratovy-433mhz-ev1527-4-kanaly ? Díky.
Odpovědět
DR Avatar autora 24.12.2022 12:16
Fungovalo mi to asi na 3 různý ovladače, včetně toho, který uvádíte. Je ale potřeba velmi jemně povolovat/utahovat node. Nečekaně malé pootočení má značný vliv na dosah.
Avatar autora 21.9.2022 21:03
Všiml jsem si, díky ????. To hlavně asi záleží na tom, zda tento vysílač přijímač mají nějaké kódování, které vzájemně používají nebo vysílají/přijímají surová data, co přijdou na vystup/výstup. V takovém případě bych prostě akorát přijal kódování posílané tím dálkovým ovladačem a rozkódování už by bylo na mě v softwaru.
MF Avatar autora 22.9.2022 12:59
Dobrý den, s jinými přijímačemi jsme to ještě neměli možnost vyzkoušet a tak Vám tuto otázku nemůžeme přesně zodpovědět. Je však možné, že by to tak jak popisujete fungovat mohlo.
MF Avatar autora Zpracování signálu z dálkového ovladče 21.9.2022 14:46
Dobrý den, k tomuto ovladači máme v nabídce tento přijímač: https://www.laskakit.cz/prijimac-433mhz-ev1527-4-kanaly/. Zda bude fungovat s jiným jsme nezkoušeli.
LC Avatar autora Obousměrný přenos 9.8.2021 15:27
Zdravím, je teoreticky možné mít na jednom zařízení příjímač i vysílač (a na druhém tedy taky) tak, aby se vzájemně nerušily a zároveň obojí nonstop jely?
Odpovědět
V Avatar autora vysílač 15.7.2022 00:07
Koukni se na danyk.cz , tam je jak s tímto příjmačem/vysílačem udělat čtyřkanálové odvádání dálkové.
MF Avatar autora Obousměrný přenos 10.8.2021 12:56
Dobrý den, obávám se, že u těchto modulů by to takto nefungovalo. Nedá se u nich nastavit jiná frekvence(kanál) a takto by se ovlivňovali mezi sebou.
VA Avatar autora zapojení modulů 7.5.2021 14:17
Přišel mi trochu jiný vysílač než je na fotce, ale nevadí. Jediný problém vysílače FS1000A (toho, co mi přišel) je v tom, že Číňan poněkud nezvládl popisy na destičce a stal se z toho pro mě rébus. Takže jsem hledal a našel, jak to patří. https://www.componentsinfo.com/fs1000a-433mhz-rf-transmitter-xy-mk-5v-receiver-module-explanation-pinout/ Dokonce tam tvrdí, že tento vysílač může mít až 12V a má pak 40 mW, což je u nás sice asi trochu nad limit, ale každopádně to zvedne dosah, což se někdy hodí. Tady je ten modul se správnými nápisy https://microcontrollerelectronics.com/fs1000a-wireless-rf433-transmit-and-receive-module-pair/ Přijímač v sadě je ještě stará koncepce - superreakční. Je to za pár korun a na nenáročné použití je to asi jedno, má horší citlivost a mizernou odolnost proti rušení. Technika je dnes trochu jinde. Dnes je jediné rozumné řešení superhet s dvojicí směšovačů IQ, které elegantně potlačí zrcadlový příjem a s nízkou mezifrekvencí. Třeba RXB6 na Laskarduino, ve kterém je obvod SYN500R. Má dokonce i výstup RSSI, kterým se dá kontrolovat síla signálu a v datasheetu píšou, že má uživatelsky nastavitelnou šířku filtru od 1,25 do 10 KHz. To by dále mohlo zvýšit citlivost a dosah.
Odpovědět
Avatar autora chybějící cívky 6.6.2023 15:19
Mě překvapuje absence cívek na zdejším foto XD-FST. Měly by být dvě. (Existují "varianty" s jednou, ale dle některých webů jde o zmetky.)
MF Avatar autora chybějící cívky 12.6.2023 07:49
Dobrý den, nezaznamenali jsme s těmito moduly žádné zásadní problémy. Předpokládáme, že tedy jedna cívka stačí. Pouze přijímač díky své jednoduché konstrukci nemusí mít velký dosah.
MD Avatar autora Vlastní vysílač/přijímač 12.2.2020 12:06
Dobrý den, Už nějakou chvíli hledám tento jednoduchý vysílač a teprve teď jsem narazil na ten od vás. Naprosto mě uchvátil. Původně jsem ale uvažoval, zda by nebylo možné nakoupit jednotlivé díly pro vytvoření čtyř vysílačů a přijímačů a návod. Hrozně mě láká si daný přístroj vytvořit sám, byť z mých elektrikářských zkušeností umím pouze zapojit jednoduchý obvod. Rád bych se dozvěděl víc o praktické stránce daného tématu. Předem děkuji, s pozdravem M. Doušek. M: 774901447
