Senba Sensing Tech D203S PIR senzor

Detailní popis produktu

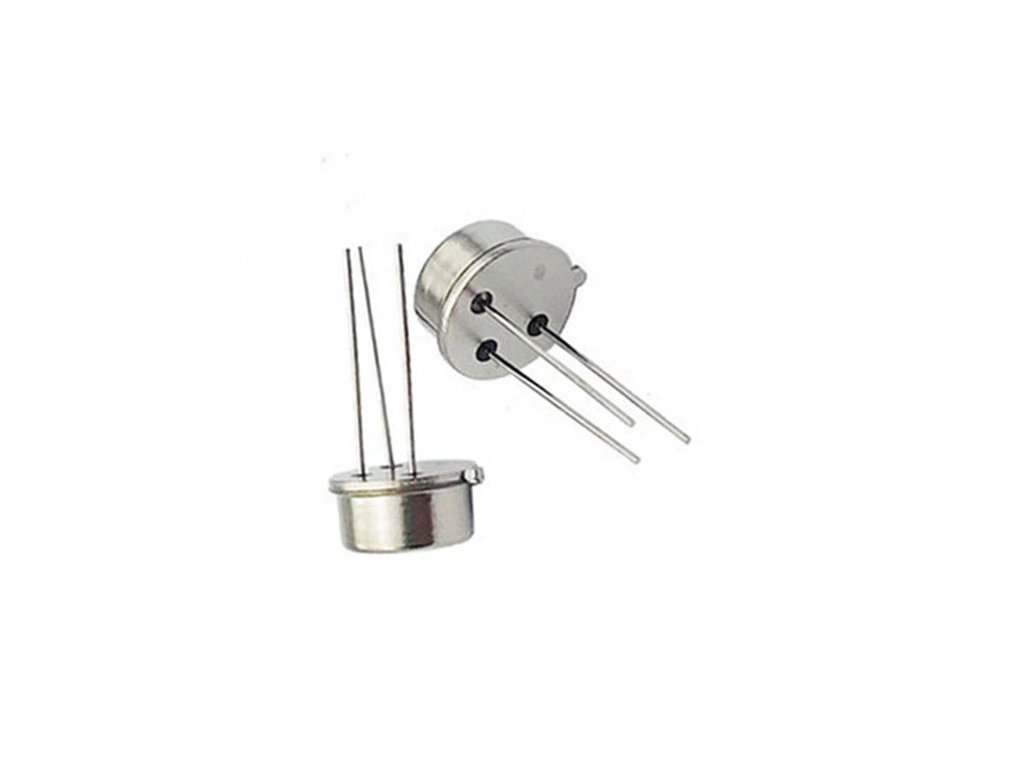

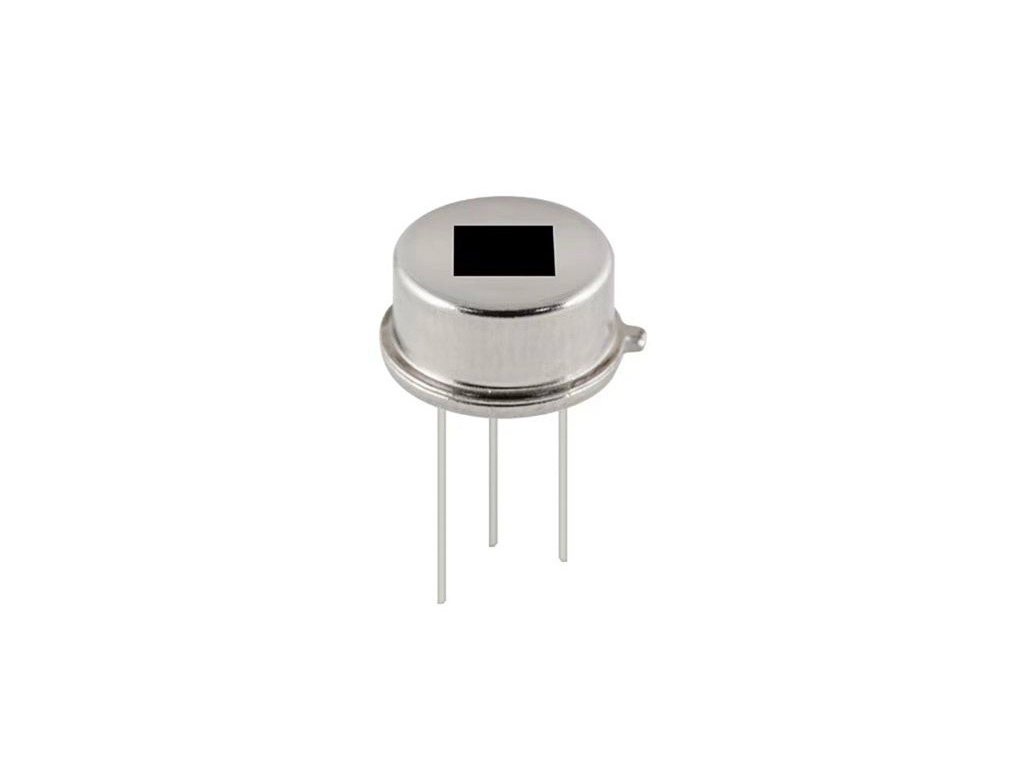

PIR senzor Senba Sensing Tech D203S je dvouprvkový pyrolelektrický infračervený senzor určený pro detekci pohybu osob a objektů na základě změn infračerveného záření. Díky kompenzované dvouelementové konstrukci a integrovanému JFET tranzistoru v zapojení source follower nabízí vysokou citlivost, nízký šum a dobrou odolnost vůči rušení způsobenému změnami okolní teploty, vibracemi nebo parazitním světlem. Senzor je běžně používán v PIR modulech s Fresnelovou čočkou pro zabezpečovací systémy, automatické osvětlení a spotřební elektroniku.

Specifikace:

• Model: D203S
• Typ senzoru: Pyrolelektrický infračervený (PIR), dvouprvkový
• Konstrukce: Dvojitý kompenzovaný element (2 elements)
• Pouzdro: TO-5
• Vhodná Fresnelova čočka: Q0040
• Rozměr okna: 3 × 4 mm
• Rozměr IR elektrody: 2 × 1 mm
• Přijímaná vlnová délka: 5–14 µm
• Propustnost okna: ≥ 75 %
• Výstupní signál (Vp-p): ≥ 3500 mV
• Citlivost: ≥ 3300 V/W
• Detekční schopnost (D*): 1,4 × 10⁸ cm·Hz^1/2/W
• Šum (Vp-p): < 70 mV
• Vyváženost výstupu: < 10 %
• Napětí na source: 0,3–1,2 V
• Napájecí napětí: 3–15 V
• Pracovní teplota: −30 až +70 °C
• Skladovací teplota: −40 až +80 °C

Obsah balení:

• 1× Senba Sensing Tech D203S PIR senzor

Poznámky:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejich základní vlastnosti.
