Senzor radiace - Geigerův počítač

Kód: LA131028
1 768 Kč 1 461,20 Kč bez DPH
Skladem (12 ks)
Můžeme doručit do:
18.11.2024

Senzor radiace - Geigerův počítač. Detekuje γ a β záření.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Senzor radiace - Geigerův počítač

Senzor pro měření radiace γ záření a β záření. Lze připojit k jakémukoli mikrokontroleru, nebo provozovat samostatně. Modul má integrovanou jak optickou (LED), tak akustickou signalizaci (piezo bzučák, výstup na sluchátka).

Komunikace s Arduino MCU:

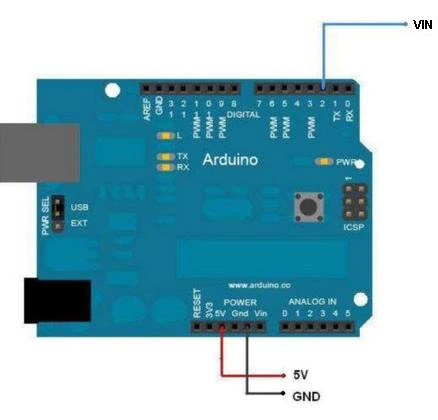

Základní deska má 3 piny pro komunikaci s MCU: VIN, GND, 5V. Desku můžete napájet přímo z desky Arduino, nebo z baterií. Pokud použijete baterie, stačí k Arduinu připojit pouze 2 piny: VIN a GND. Deska posílá na pinu VIN každých 500μs signál pro přerušení INT Arduina.

geiger_arduino


Tuto sadu lze použít s jakýmkoli jiným mikrokontrolerem, nejen s deskami Arduino.

Specifikace:

  • Napájecí napětí: 5V
  • Odběr proudu: 12-30mA
  • Napětí detekční trubice: 350-480V
  • Odběr proudu trubice: 0,015-0,02mA
  • Detekční parametry: γ záření 20mR/h-120mR/h a β záření 100-1800 ChangingIndex/minutes·CM2 soft β Ray
  • Citlivost na gama záření: 0,1MeV
  • Vlastní pozadí: 0,2Pulzů/s
  • Kompatibilní detekční trubice: M4011, STS-5, SBM-20, J305
  • Provozní teplota: -40-55°C
  • Rozměry základní desky: 108x63x20mm

Součástí dodávky:

  • 1ks měřící trubice M4011
  • 1ks základní deska
  • 1ks propojovací audio kabel 3,5mm stereo jack cca 50cm
  • 1ks napájecí USB - DC 5,5/2,1mm kabel cca 100cm
  • 1ks 3žilový propojovací Dupont kabel, cca 10cm
  • 1ks montážní plastová deska
  • 1ks bateriový držák na 3x AA baterie
  • 4ks mosazný distanční sloupek matka-šroub M3x12mm

Poznámka:

  • Detekční trubice pracuje s vysokým napětím! Při neopatrné manipulaci může při styku s vysokonapěťovými obvody dojít k úrazu! Doporučujeme uzavřít zařízení do vhodné krabičky z izolačního materálu.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Zdroje:

Doplňkové parametry

Kategorie: Světelná čidla a optika
Záruka: 2 roky
Hmotnost: 0.163 kg
Druh čidla: Neviditelné záření
Výstup: Digitální
5
3x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
JP Avatar autora | 25.7.2022
Detektor funguje bezvadně, nicméně ocenil bych, kdyby byl dodáván se schematem zapojení a návodem na nastavení pracovního bodu.
5
JV Avatar autora | 1.6.2022
Funguje super, je nutne vykonat kalibraciu pred prvym spustenim. Ak by niekto chcel navod ako tento sensor pripojit k raspberry pi, tu je: https://github.com/jveverka/rpi-projects/tree/pi4j-v2/rpi-radiation-monitor
5
AV Avatar autora | 13.11.2021
Chvili trvalo nalezení vhodné krabičky na vestavění. V popisu by se možná hodilo zmínit postup nastavení napětí z originálního návodu: Měřit ohmmetrem s vnitřním odporem 10 MOhmu napětí na měřicím bodu J2 a nastavit trimrem R100 (P1) napětí 57V. Přitom musí být spojený jumper J4 (TEST). Naštěstí je již z výroby vhodně nastaven, takže není nutno moc měnit napětí... Citlivost této trubice se mi zatím nepodařilo vyzkoušet - nanašel jsem zatím žádný radioaktivní objekt. Časem doplním i čítač CPM s Arduinem Pro Mini.
Nevyplňujte toto pole:
JS Avatar autora zapojení s ESP pro HomeAssistant 15.7.2024 16:16
Kdyby někdo laboroval s HomeAssistantem a chtěl to s ESP32 (Wroom 38 pin), tak jediný mnou nalezený funkční pin (ostatní vyhodnotí 0 cpm) je pin 34 a nastavením pinu falling_edge: increment.
Odpovědět
Avatar autora schéma 16.10.2023 12:17
https://github.com/2969773606/GeigerCounter-V1.1/blob/master/Sch__Geiger%20Counter%20Kit-v1.1.pdf https://blog.jeronimus.net/2022/11/geiger-counter-1.html
Odpovědět
BV Avatar autora Předražené 2.9.2023 21:39
Kupte si to radši z aliexpressu za 25$ vyplatí se to než tohle
Odpovědět
Š Avatar autora Citlivost GM trubice 14.9.2022 23:35
V GM counter setu je použita čínská GM trubice M4011, která při správném nastavení (z výroby bylo již nastaveno) dává v průměru 22-27 kliků za minutu (cpm), tzv. pozadí. Záleží ovšem na tom, kde se nacházíte - např. na příbramsku je to více a na haldě ještě více. Koeficient přepočtu cpm na uSv/h je údajně 153,8 a po provedeném měření celkem sedí.
Odpovědět
D Avatar autora předražené 2.2.2023 22:21
Za tyhle peníze ?? To je strašné... Koupím dnes moderní a hotoívé. Už nevíte na čem vydělávat....
