Soldered Rotary encoder deska s Qwiic (easyC), EC11, ATTiny404, I2C

Detailní popis produktu

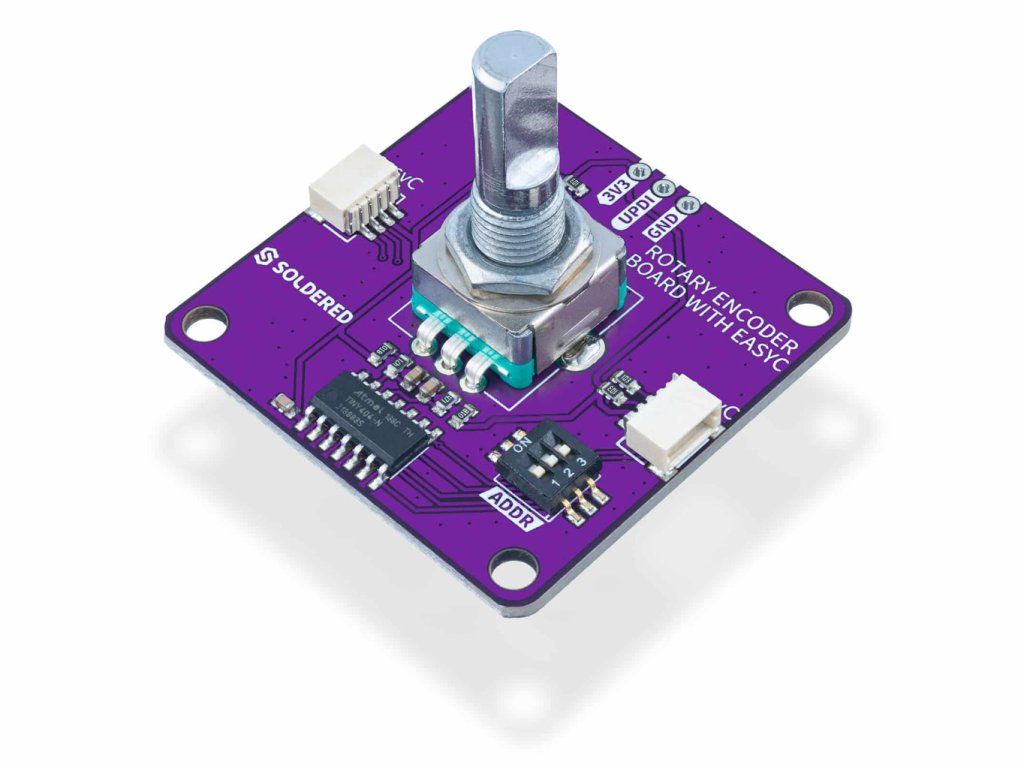

Deska s rotačním enkodérem od Soldered Electronics ti umožní přidat do projektu otočné ovládání bez nutnosti řešit zákmity kontaktů a časování impulzů. O veškeré vyhodnocení se stará osazený mikrokontrolér ATTiny404, který převádí otáčení na digitální data a posílá je po I2C – tvůj mikrokontrolér tak jen čte hotový výsledek. Díky dvěma konektorům μŠup (Qwiic, easyC, STEMMA QT) desku zapojíš jediným kabelem bez pájení a druhý konektor využiješ k připojení dalších modulů v řetězci. Enkodér EC11 má hmatatelné aretační kroky a integrované tlačítko pod hřídelí, takže poslouží k listování v menu, nastavování hodnot i potvrzování volby.

Specifikace:

• Typ: deska s inkrementálním rotačním enkodérem a I2C převodníkem
• Enkodér: EC11E1534408 (inkrementální, s aretací, integrované tlačítko v ose)
• Řídicí čip: ATTiny404 (vyhodnocení otáčení, směru a stisku tlačítka)
• Napájení: 3,3 V DC
• Komunikace: I2C
  • Výchozí adresa: 0x70
  • Změna adresy: přepínačem na desce (pro více modulů na jedné sběrnici)
• Konektory:
  • 2× μŠup (Qwiic, easyC, STEMMA QT – JST-SH 1 mm) – průchozí zapojení dalších modulů
  • klasické vývody s roztečí 2,54 mm pro nepájivé pole
• Rozměry: 38 × 38 mm
• Hmotnost: cca 14 g
• Montáž: čtyři montážní otvory, rozteč kompatibilní s LEGO
• Kompatibilita: Arduino, ESP32, ESP8266, Raspberry Pi Pico a další desky s I2C
• Knihovna: Soldered Rotary Encoder With easyC Arduino Library (funkce pro směr otáčení, počet kroků a stisk tlačítka)
• Provedení: open-source hardware, vyrobeno v EU

Obsah balení:

• 1× deska s rotačním enkodérem Qwiic

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
