    Stavebnice modulu magnetické levitace - 300g

    Kód: LA250010
    5 hodnocení
    LaskaKit stavebnice modulu magneticke levitace 300g 8
    1 298 Kč 1 072,70 Kč bez DPH
    Skladem (12 ks)
    Můžeme doručit do:
    24.4.2026

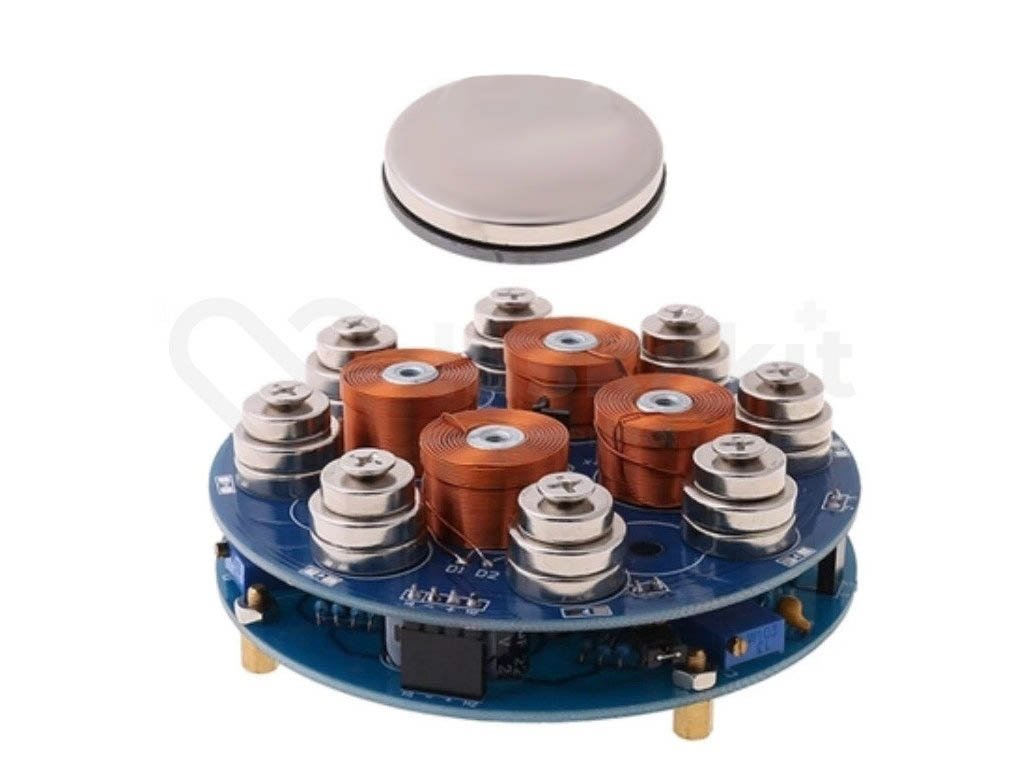

    Stavebnice modulu magnetické levitace umožňuje zábavný i edukativní experiment s fyzikálním jevem magnetické levitace. Díky integrovanému elektromagnetu, senzorům a zpětnovazebnímu řízení dokáže udržet malý předmět s magnetem (např. kovovou kouli nebo lehký podstavec) levitující ve vzduchu až do hmotnosti 300 g.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    do výdejních boxů od 1 000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma do výdejních boxů
    Při objednávce nad 1 000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

    Stavebnice modulu magnetické levitace umožňuje zábavný i edukativní experiment s fyzikálním jevem magnetické levitace. Díky integrovanému elektromagnetu, senzorům a zpětnovazebnímu řízení dokáže udržet malý předmět s magnetem (např. kovovou kouli nebo lehký podstavec) levitující ve vzduchu až do hmotnosti 300 g. Ideální pro nadšence do fyziky, DIY projekty, výuku i efektní demonstrace.

    Klíčové vlastnosti:

    • Nosnost až 300 g – vhodné pro menší předměty
    • Automatické řízení polohy – pomocí Hallovy sondy a zpětné vazby
    • Elektromagnet s cívkou a regulací výkonu
    • Použití: vzdělávání, výuka, demonstrace, dekorace, DIY

    Specifikace:

    • Maximální nosnost: cca 300 g
    • Napájecí napětí: 12 V DC (napájecí zdroj není součastí balení)
    • Odběr proudu: 2 A (dle zatížení)
    • Senzory: Hallova sonda
    • Řídicí logika: Zesilovač, komparátor, PWM řízení
    • Doba montáže: cca 30 minut
    • Rozměry desky: 89x30mm
    • Rozměry disku: 50x10mm

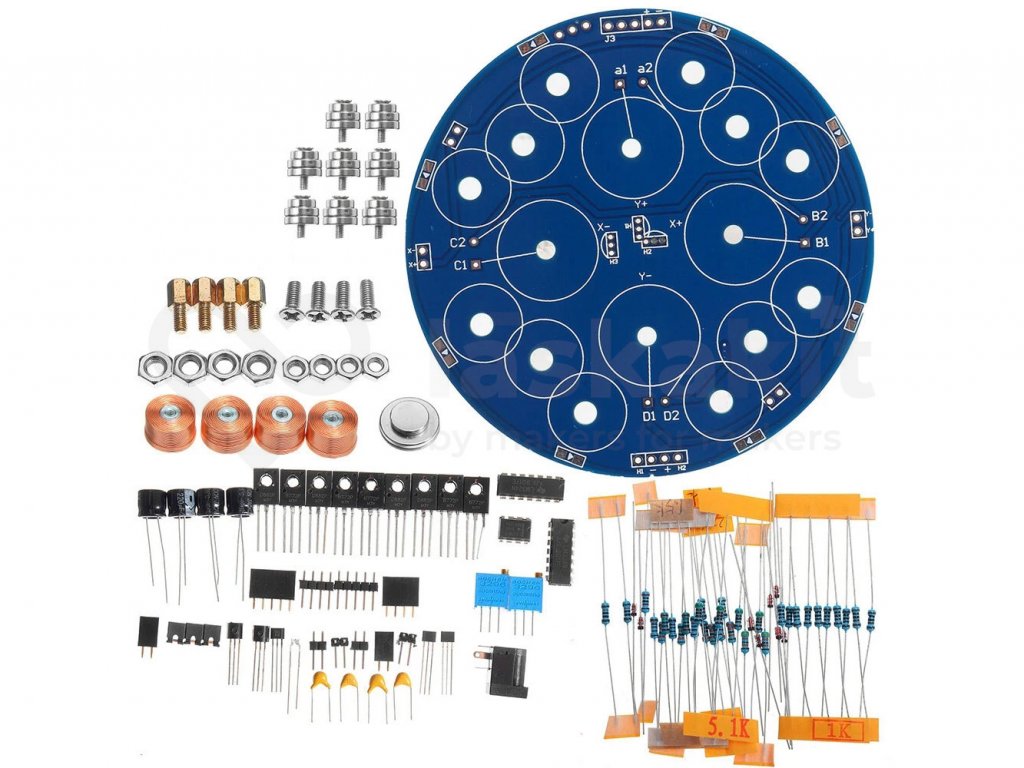

    Obsah balení:

    • 1× Stavebnice modulu magnetické levitace - 300g

    Poznámky:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
    • Napájecí adaptér není součástí – doporučeno 12 V / 2 A.
    • Levitace je stabilní pouze při správném nastavení a vyvážení předmětu s magnetem.
    • Nevhodné pro děti bez dozoru – obsahuje silný magnet.

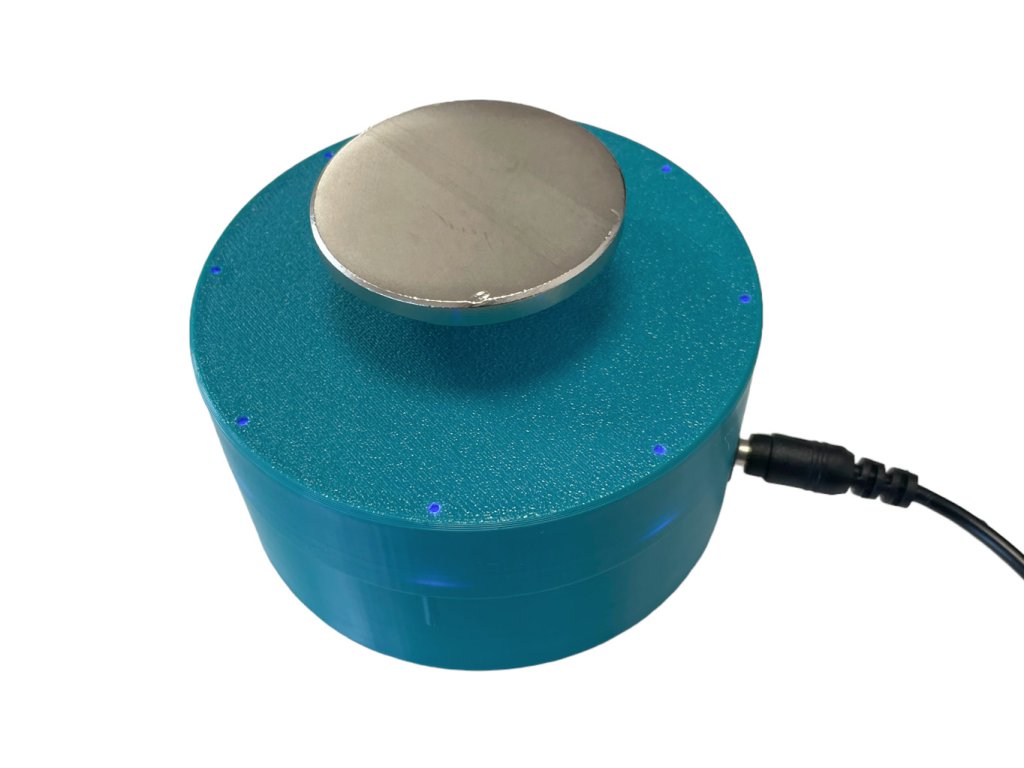

    • 3D Tištěná krabička není součásti balení, můžete ji vytisknout nebo zakoupit zvlášť.

    Doplňkové parametry

    Kategorie: DIY elektronické stavebnice
    Záruka: 2 roky
    Hmotnost: 0.102 kg
    arrows 2 small
    OMG Robotics: Stavebnice na pájení Silniční Šipka
    Momentálně nedostupné
    205 Kč bez DPH
    248 Kč

    Máte zájem o pájení nebo chcete objevovat tajemství elektroniky a součástek, naše skvělá pájecí stavebnice je tu pro vás! Tato stavebnice obsahuje výstražné světlo, které vám...

    LA250018
    gamepad 3 768x768
    OMG Robotics: Stavebnice na pájení Retro Konzole
    Skladem (16 ks)
    328,90 Kč bez DPH
    398 Kč

    Tato herní konzole je postavena na populárním mikrokontroléru mega328p, známém také jako Arduino. Konzoli lze snadno přeprogramovat a vytvořit si vlastní hry, které lze ovládat...

    LA250022
    LaskaKit live 13 3 parallel e paper stavebnice s wifi pro zivy obraz 11
    LaskaKit Live-13.3 Parallel E-paper stavebnice s WiFi pro ” Živý obraz”
    Momentálně nedostupné
    8 262,80 Kč bez DPH
    9 998 Kč

    Sestav si vlastní "Živý obraz"! Získej chytrý e-Paper displej, který přes Wi-Fi komunikuje se serverem služby Živý obraz a dostaneš na něj díky tomu takřka libovolné informace....

    LA180049
    Zobrazit všechny podobné produkty
    5 hodnocení
    5
    4x
    4
    0x
    3
    0x
    2
    1x
    1
    0x
    Nevyplňujte toto pole:

    Výpis hodnocení

    2
    M Avatar autora | 16.1.2026
    Bohužel vzhledem k výše popsaným okolnostem, dítě ve věku 11 let samo to nezvládlo a teď má smůlu, přestože navštěvuje kroužky a práci s pájecími stavebnicemi již běžně ovládá.
    5
    S Avatar autora | 13.1.2026
    Sestavení je relativně jednoduché. Rozhodně nedoporučuji řídit se bezhlavě přiloženými obrázky ale zamyslet se nad pozicí PCB a jejich propojením. Udržet levitující magnet ve správné poloze je hodně náchylné na nastavení a při seřizování doporučuji do mezery dát nějakou tvrdší desku aby ochránila cívky. Na první seřízení taky doporučuji magnet mírně zatížit, lépe se pak hledá správná poloha. Zdroj určitě min 2A, po seřízení se dá snížit odběr k ~1W.😉✌️
    5
    DS Avatar autora | 25.7.2025
    Po pečlivém sestavení modul pracoval na první zapojení. Seřízení pomocí měření proudu v cívkách (na pomocných kontaktech po vyjmutí jumperů) na co nejmenší hodnotu bylo poměrně snadné. Každá z větví X a Y má odběr po zavěšení magnetu asi +/- 15 mA. Pozor - ve schematech v přiložených dokumentech nesedí ve srovnání s potiskem PCB některé číslování součástek (tranzistory, kondenzátory). Celkově však schema odpovídá skutečnému zapojení modulu. Pozor na manipulaci s magnety před montáží ! Pokud se k sobě přítáhnou z větší dálky ,mohou nárazem malé magnety prasknout. Slepení jsem pak musel řešit vteřinovým lepidlem v pomocném kroužku z 3D tiskárny - rozlomené půlky magnetu se totiž odpuzují. Pro jistotu jsem na každou dvojici magnetů vytiskl 1 mm tlustou "slupku", aby byly i po montáži mechanicky chráněné proti nárazu. Malé magnety mají ve středovém otvoru na jedné straně vybrání. U různých magnetů jsou na opačných pólech. Takže se nedá pomocí těchto vybrání orientovat. Magnety se musejí spárovat a do DPS usadit tak, aby odpuzovaly střed menšího levitujícího magnetu. Levitující magnety se mi rozlepily. Na 3D tiskárně jsem vyrobil poudro, které magnety drží v soustředné pozici.
    5
    MD Avatar autora | 2.4.2024
    Funguje, hodně citlivý na nastavení, nepříliš stabilní
    5
    Y Avatar autora | 3.3.2024
    Super, funguje perfektně :-) Spodní magnet levituje cca 1cm nad cívkou
    Nevyplňujte toto pole:

    Výpis diskuzí

    P Avatar autora Zvýšení stability zapojení. 15.2.2026 17:29
    Referenční napětí na vývodu 1 TL431 by správně mělo být galvanicky spojeno se středem akumulačních kondenzátorů 220uF. Střed kondenzátorů je (správně) spojen s kladným vstupem operačních zesilovačů OZ1 a OZ2 budících přes tranzistory regulační cívky. V originálním zapojení tomu tak není a referenční napětí na vstupu OZ "cestuje" a zapojení je značně nestabilní. Lze jednoduše realizovat propojením vstupů OZ1 (5 + 10) a OZ2 (5 + 10) s vývodem 1 TL431. Dostačují tak dvě drátové propojky ze strany součástek. Po této opravě funguje zapojení dlouhodobě perfektně a ze zdroje 12V odebírá po naladění méně než 200mA. Obvod se nejlépe naladí tak, že se magnet umístí přesně do středu desky nad obě hallovy sondy (přes libovolnou magneticky nevodivou distanci cca 30mm silnou, umělá hmota, krabička od zápalek, atd.) a pomocí potenciometrů se nastaví nulové napětí na obou párech sériově spojených cívek. Při tomto nastavení musí svítit červená LED (sepnuté napájecí napětí). Po napadění lze zkontrolovat obběr, měl by být kolem 200mA. Každé vychýlení magnetu ze středu spůsobí regulační zásah a proud se zvýší při větší výchylce magnetu až na 1A.
    MD Avatar autora Poznatky 22.2.2025 19:51
    Možná blbě hledám, ale nenašel jsem nikde v dokumentaci ke stavebnici informaci o tom jak mají být orientovány vnější magnety. Z fotografií na blogu to není úplně zřetelné. Ještě bych poznamenal, že na DPS je proti schématu zaměněny názvy kondenzátorů C5 a C1.
    MF Avatar autora Poznatky 24.2.2025 09:43
    Dobrý den, okolní magnety by měly být orientovány tak, aby přitahovaly levitující magnet orientovaný malým magnetem dolů.
    KŠ Avatar autora Dotazy 16.12.2023 05:38
    Ty strojové překlady jsou hrozné - nemáte nějakou anglickou verzi? (Chápu, že originál je třeba čínský, ten by mi nepomohl :) Zkoušeli jste to sami? Pokud ano - jak vysoko nad deskou ten magent "levituje" ? (Jestli je to třeba půl centimetru, tak je to sice zajímavý pokus, ale jako efekt k ničemu.) Těch 300g je váha toho magnetu, nebo je možné na něj přidat nějaký velmi lehký model?
    MF Avatar autora Dotazy 18.12.2023 10:07
    Dobrý den, k dispozici pouze čínský. Sami jsme jej ještě nezkoušeli, ale máme to v plánu. Obávám se ale že teď před vánoci to nestihneme.
    MD Avatar autora Dotaz 14.12.2023 10:23
    Proč je v souvisejících souborech návod na něco jiného
    MF Avatar autora Dotaz 14.12.2023 10:47
    Dobrý den, opraveno
