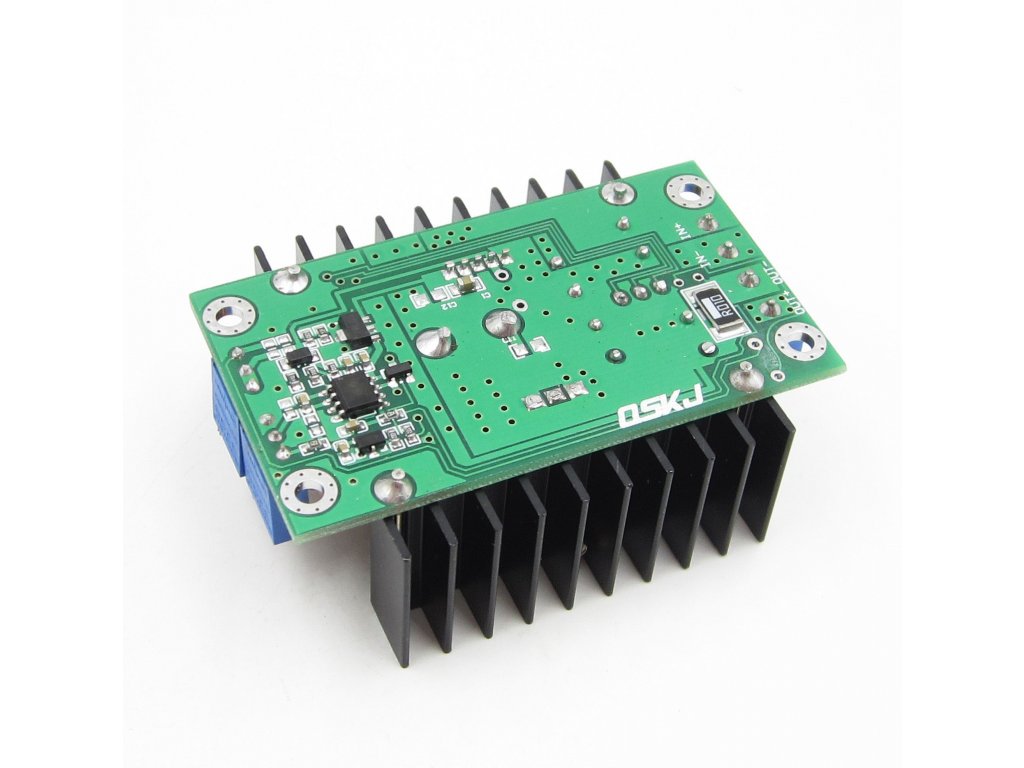

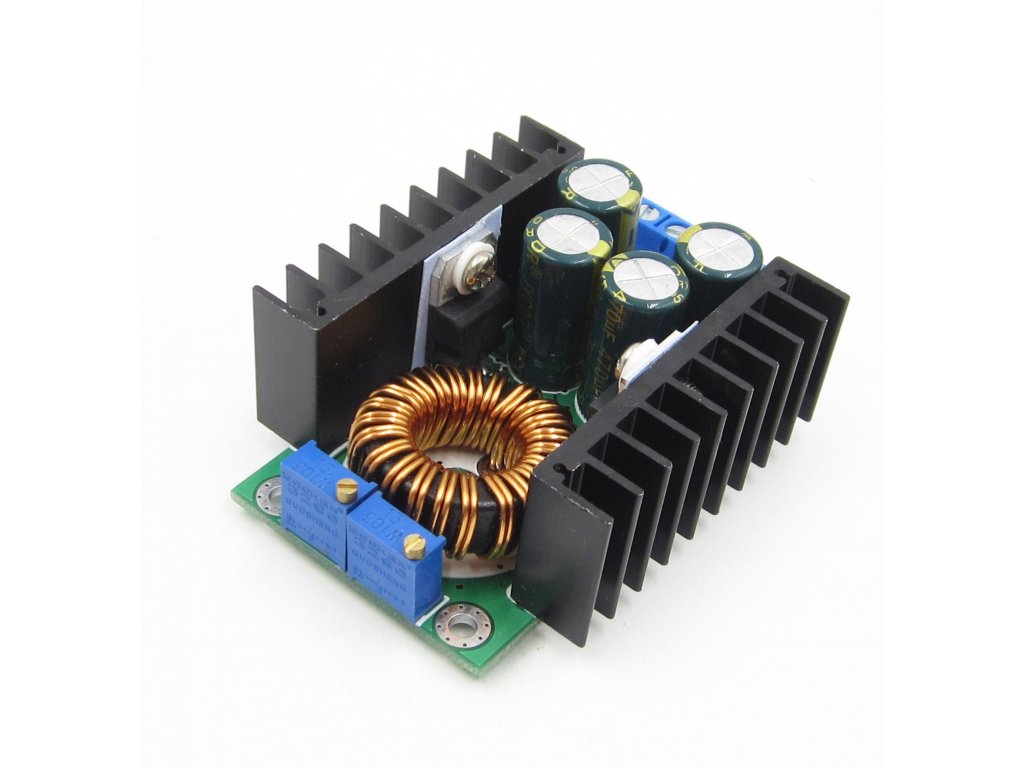

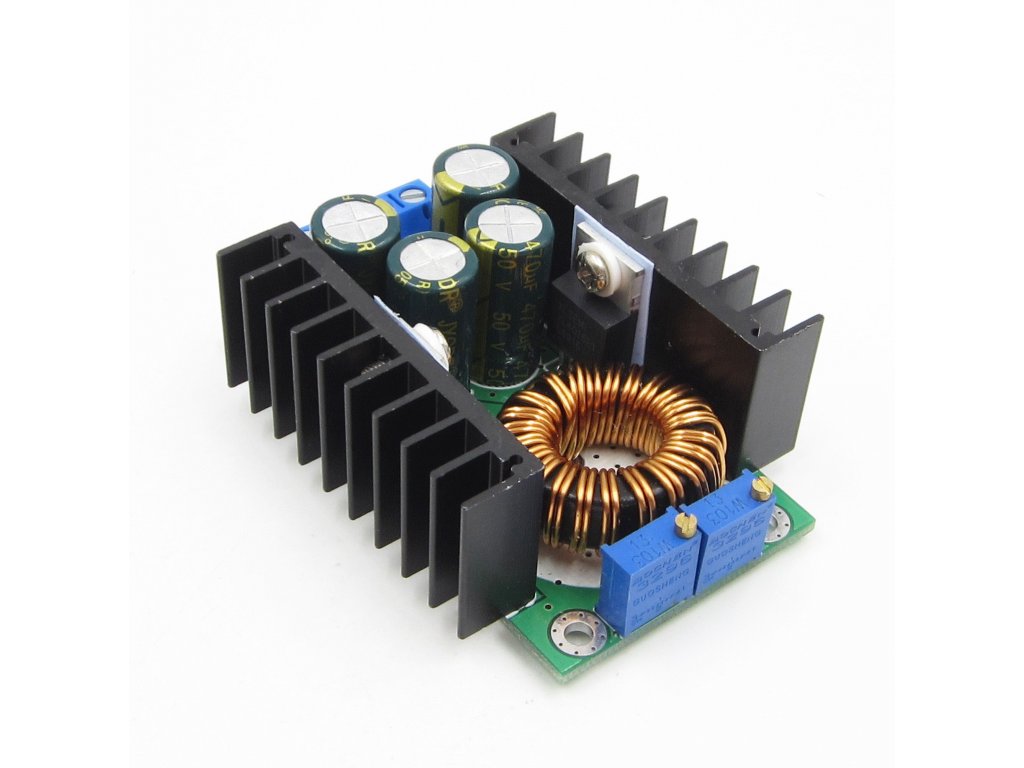

Step-down měnič 0-32V, 9A, 280W, CC/CV

Kód: LA122012C
158 Kč 130,60 Kč bez DPH
Skladem (11 ks)
Můžeme doručit do:
27.5.2024

Nastavitelný step-down měnič s integrovaným chlazením a nastavitelným maximálním proudem až 9A.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Univerzálně použitený modul impulzního zdroje s vysokou účinností. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu aplikací. Pokud teplota chladiče bude větší než 65C, je potřeba přidat aktivní chlazení.

Dobrý ripple noise, stabilita napětí a provoz v režimu CV pro výstup 6-21V a vstup do 25V. U větších napětí je možné nestabilní přepínání CC / CV u některých nastavení a větší ripple noise.

Popis produktu:

  • Vstupní napětí: 7-40V
  • Výstupní napětí: 1.2-32V (regulovatelné).
  • Výstupní proud: 9A max (s aktivním chlazením)
  • Výstupní výkon: 280W (300W max)
  • Účinnost: do 92%
  • Rozměry: 65 x 48 x 24mm

Součástí dodávky:

  • 1ks  Step-down měnič 0-32V, 9A, 280W, CC/CV

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Step-down měniče
Záruka: 2 roky
Hmotnost: 0.071 kg
Výstupní proud max.: 3-9A
Funkce Konstantní proud: Ano, ne
Vstupní napětí max.: 40-60V
Vstupní napětí min.: 4-7V
Výstupní napětí max.: 30-50V
Výstupní napětí min.: 1-2V
Max. Výkon: 200-500W
Nejmenší rozdyl napětí: 0.3V
5
14x
4
0x
3
0x
2
0x
1
1x
Nevyplňujte toto pole:
5
PV Avatar autora | 30.10.2023
Funguje podle ocekavani
5
Avatar autora | 9.6.2023
Používám měnič takto: Vstupní napětí je 34V (dvoucestně usměrněné napětí z 24V transformátoru s vyhlazovacím kondenzátorem 4700uF). Je nastaveno 18V a připojen nf zesilovač 2x15W s TDA7297 (modul). Zdroj pracuje zřejmě dobře, zasilovač hraje bez problemu. Nevím však, jak v tomto případě funguje CC. Je zde LED dioda, která při malých hlasitostech svítí zeleně a při zvyšování hlasitosti začíná ve špičkách poblikávat červeně s intenzitou tím větší, čím je vyšší nárok spotřebiče na proudový odběr. Otáčením druhého trimru se tato barevná produkce v podstatě nemění. Prosím o sdělení, jak tato indikace funguje a zda v případě tohoto konkretního zapojení je potřeba proudové omezení nějak nastavit ( například připojením ohmické výkonové zátěže a měřením proudového odběru...) Děkuji. I.
5
MS Avatar autora | 26.10.2022
Zdroje pracují dobře, vstupní napětí 24V, výstupní napětí (první zdroj) 12V a (druhý zdroj) 18V. Odběr z obou zdrojů je 3A.
5
VN Avatar autora | 2.10.2022
Super habša!
5
SU Avatar autora | 15.6.2022
U pana Lasky jsem vzdy spokojen.
5
M Avatar autora | 17.5.2022
Skošeno zatím krátce, ale spokojenost. Bez problémů 5A. Více jsem již neměl možnost zkusit. OK.
5
Avatar autora | 22.3.2022
Pri malom napätí nefunguje správne prúdové obmedzenie. Potom už je to OK. Celkové hodnotenie -Vyhovel cenou , účinnosťou aj kvalitou.
5
JF Avatar autora | 16.3.2022
Dobře funguje
1
S Avatar autora | 17.10.2021
Nefunguje spolehlivě omezení proudu, v tomto zapojení to není ani možné.
MF Avatar autora Martin Frajdl (Administrátor) 18.10.2021
Dobrý den, jak uvádíme v popisu zboží, mohou tyto zdroje vykazovat nestabilitu při přepínání do režimu konstatního proudu při vyšších napětích. Do vstupního napětí 25V a v rozsahu výstupního napětí 6-21V se tato nestabilita neobjevuje.
5
JM Avatar autora | 30.5.2021
Výborný a levný produkt, doufám že nebude vyprodám navždy, to by byla velká škoda.
5
J Avatar autora | 11.5.2021
funguje
5
PP Avatar autora | 18.1.2021
pracuje přesně tak jak jsem potřeboval.
5
JF Avatar autora | 5.8.2020
Je nainstalován a pracuje výborně
5
PK Avatar autora | 24.11.2019
Zatím ano mám ho 14dni a funguje
5
Avatar autora | 16.10.2019
ještě jsem produkt nepoužil
Nevyplňujte toto pole:
M Avatar autora Jak zjistit nastavení trimeru? 18.4.2024 12:37
Dobrý den, chci používat v režimu CV, nastavil jsem tedy výstupní napětí na požadovaných 5,1V a po zapojení zařízení začala svítit červená dioda (přepnutí do CC režimu). Postupně jsem otáčel trimr pro nastavení proudu, až postupně začla svítit zase modrá, ale občas při zátěži zařízení zase problikne červená. Točím tedy dál, ale přijde mi, že už jsem naotáčel hodně a stále občas červená problikne, ačkoliv odběr zařízení není určitě pres 3A. Lze nějak zjistit nastavení trimmeru? Co se stane, když přetočím moc - zůstane nastavena maximální hodnota? Děkuji.
Odpovědět
MF Avatar autora Jak zjistit nastavení trimeru? 22.4.2024 07:31
Dobrý den, přetočení trimeru není problém - trimr má systém, kdy po dosažení krajní polohy jakoby přeskakuje a dál se neposouvá. Je slyšet lehké cvakání. Proč se měnič takto chová bohužel nevíme, museli bychom jej prověřit v rámci reklamace.
MP Avatar autora 3.12.2022 10:14
dobrý den....šel by použít v zapojení s fotovoltaickým panelem a na výstupu nabíjet li ion baterii?
Odpovědět
F Avatar autora 8.8.2022 11:14
Dobry den , mohu se zeptat jaké jsou hodnoty trimrů? Děkuji předem
Odpovědět
MF Avatar autora 9.8.2022 08:51
Dobrý den, hodnoty obou trimrů jsou vidět na jednom z obrázků v galerii. Oba jsou označeny stejně: 103 = 10k
