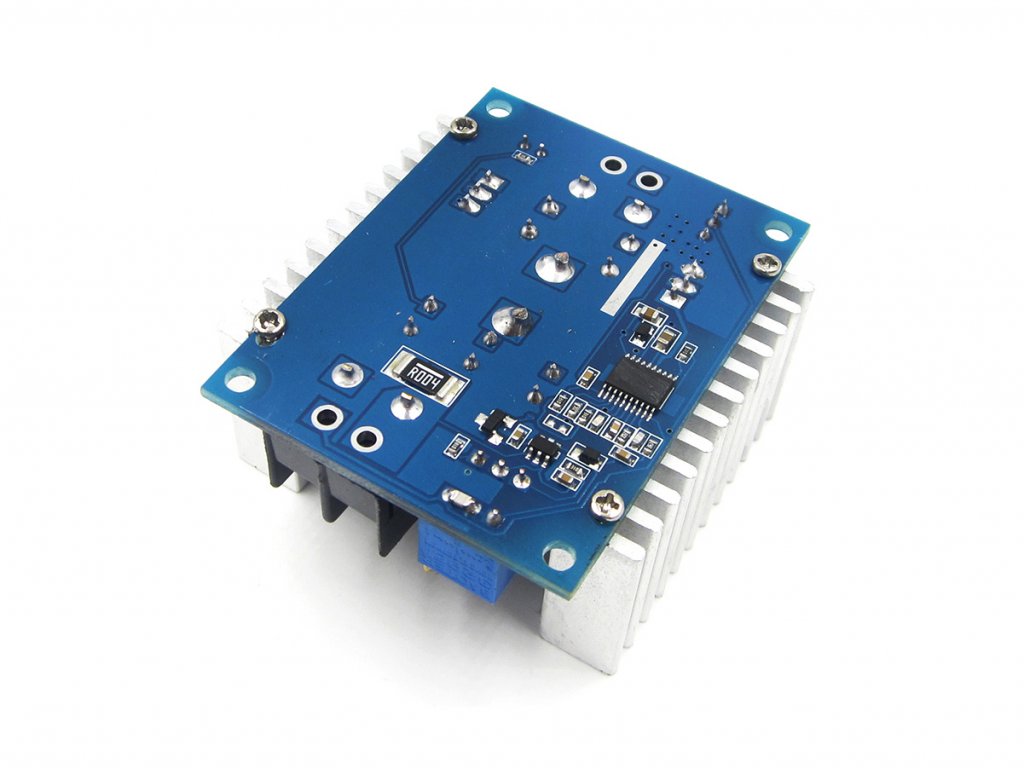

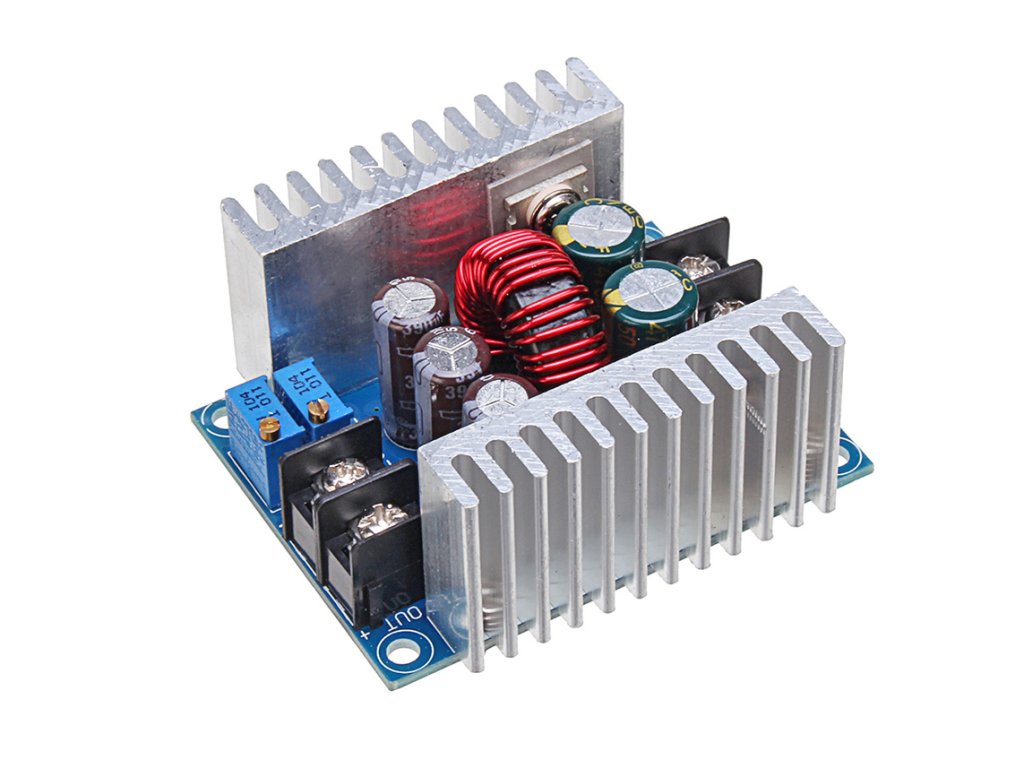

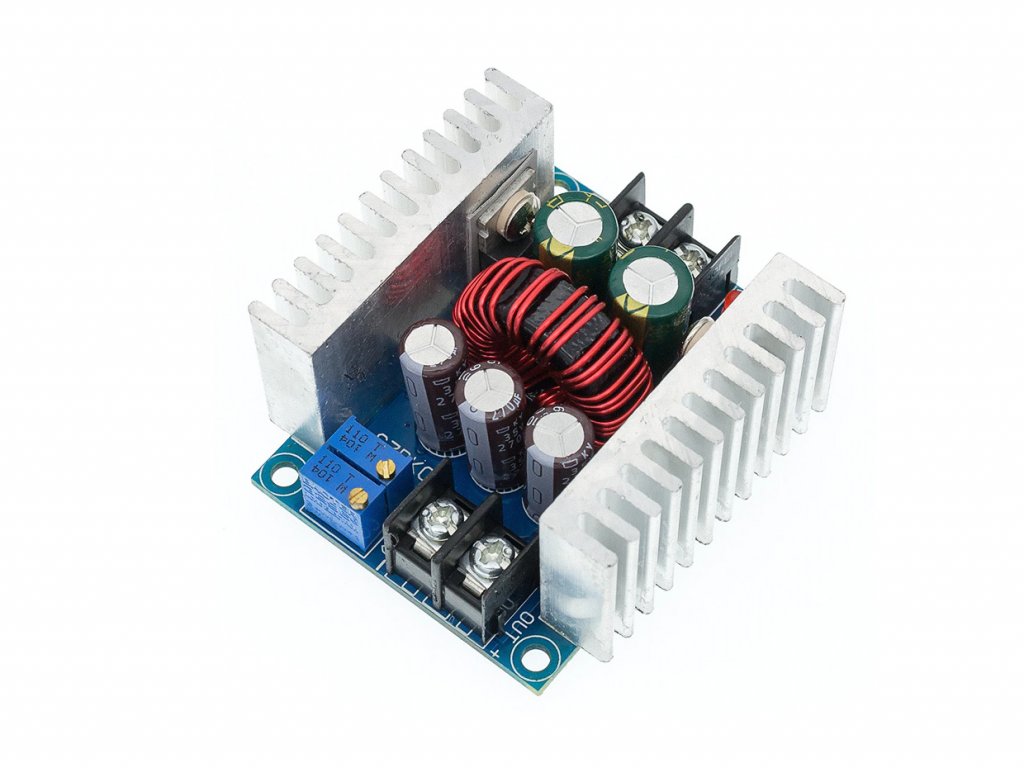

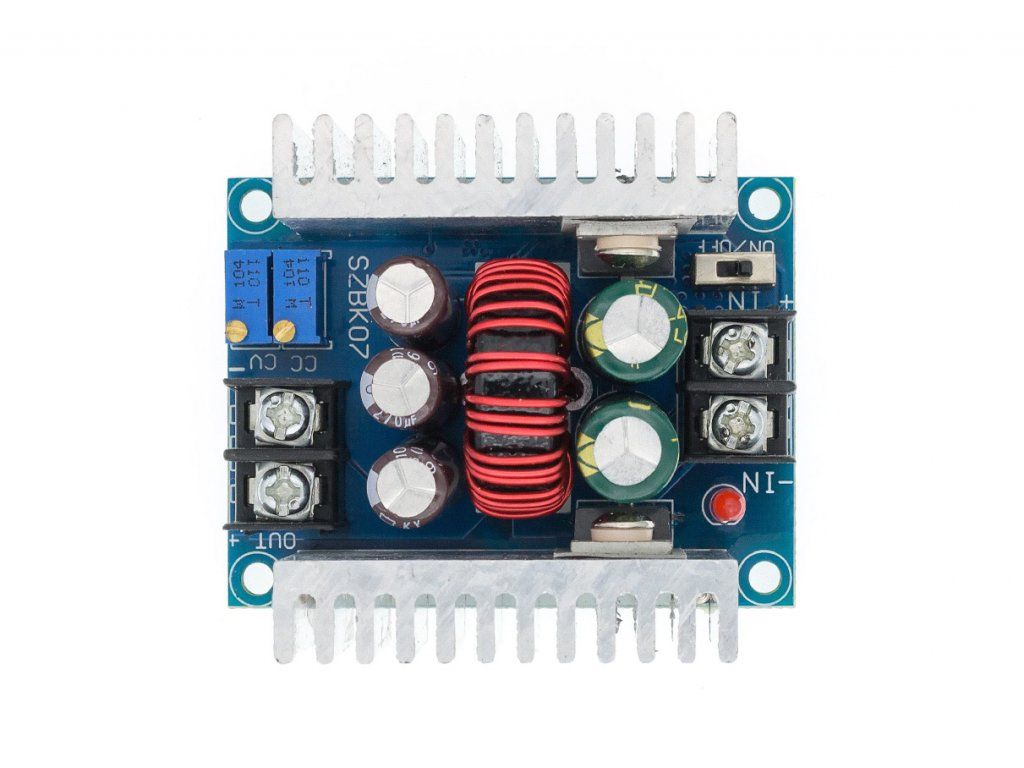

Step-down měnič 1.2-35V, 20A, 300W, CC/CV
Kód: LA122042
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Univerzálně použitený modul impulzního zdroje s vysokou účinností. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu aplikací. Pokud teplota chladiče bude větší než 65°C, je potřeba přidat aktivní chlazení.
Popis produktu:
- Vstupní napětí: 6-40V DC (10-40V DC doporučený)
- Výstupní napětí: 1,2-35V DC (regulovatelné).
- Výstupní proud: 20A max (15A doporučený)
- Výstupní výkon: 300W (300W max)
- Potenciometry:
- CV – nastavení výstupního napětí
- CC – omezení výstupního proudu. Otoč potenciometr proti směru hodinových ručiček na cca 30 otáček ( nastavíš tak výstupní proud na minimum)
- Účinnost: 95%(24V -> 12V, 20A)
- Výstupní zvlnění: <50 mV
- Ochrana proti zkratu: Samoobnovení (nezkratuj na dlouhou dobu)
- Rozměry: 60 x 53 x 27mm
Součástí dodávky:
- 1ks Step-down měnič 1.2-35V, 20A, 300W, CC/CV
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Hodnocení produktu
Průměrné hodnocení produktu je 5,0 z 5 hvězdiček.
7 hodnocení
5
4
3
2
1
Zanechte hodnocení
Výpis hodnocení
5
JN
Jiří Nový
Jiří Nový
Funguje jak ma, super.
5
JB
Jiří Bíba
Jiří Bíba
Měl jsem bohužel smolík, že první kus nefungoval. Reklamováno, vyřízeno kladně a mám jinej kterej funguje jak má. Jen jsem musel chvíli čekat na naskladnění. Ještě jsem ho zatím nezkusil zatížit nad 10A.
5
FM
František Martuška
František Martuška
Jsem spokojen měnič je na úrovni.
Jste dobrá spolehlivá firma.
Dodávky jsouv rychlé a balení kvalitní.
Na všechny produkty je spoleh.
Dekuji a těším se na další spolupráci.
Doporučím Váši firmu přátelum.
5
PV
Petr Vaniš
Petr Vaniš
Myslel jsem, že když je to měnič, dokáže udělat i z menšího napětí větší. Ale to s mi zatím nepodařilo . A taky jsem zatím nedosáhl omezení proudu, ale asi jsem málo točil s poťáčkem.
5
JS
Jiří Sedláček
Jiří Sedláček
splnil moje očekávání a jsem s vašimi produkty spokojen
5
MK
Miroslav Křížek
Miroslav Křížek
Zatím nevím až mi doručíte reklamaci
5
MP
Martin Papšík
Martin Papšík
velmi dobrý prodokt,dobrý výkon kk ceně....
Diskuze
Výpis diskuzí
JZ
"charakter" vstupního napětí
Jiří Zvědavý
"charakter" vstupního napětí
Jiří Zvědavý
Dobrý den.
Jaký průběh musí mít vstupní napětí?
Musí být dokonale vyhlazené nebo je přípustné určité procento zvlnění-kolik? Jak se to projeví na výstupu?
Předpokládám, že to nelze připojit přímo na usměrňovací můstek bez použití !vyhlazovacích! kondenzátorů...
Měřil to už někdo na osciloskopu?
VH
"charakter" vstupního napětí
Vít Hrnčíř
"charakter" vstupního napětí
Vít Hrnčíř
Dobrý den. Ano, malé zvlnění je přípustné, ale určitě ne přímo výstup z můstku. Počítejte s nutností přidání kondenzátoru a popřípadě i stabilizačním IC pokud se bavíme o extrémě nekonzistentním napětí.
MH
Dostupnost 2026?
Michal Hanáček
Dostupnost 2026?
Michal Hanáček
Dobrý den, máme nějaké informace o případné dostupnosti tohoto modulu?
JK
paralení spojení bez spojení výstupů
Jaroslav Klouček
paralení spojení bez spojení výstupů
Jaroslav Klouček
šlo by spojit dva a více měničů paralelně, bez toho aby se spojovali výstupy ? chci to využít na hexapoda, kde by jeden měnič měl na starosti jednu nebo 2 nohy zvlášť.
VH
paralení spojení bez spojení výstupů
Vít Hrnčíř
paralení spojení bez spojení výstupů
Vít Hrnčíř
Dobrý den, takové zapojení nemáme odzkoušené a tak nemůžeme potvrdit zda-li by to fungovalo podle vašich přestav, ovšem čistě teoreticky by to fungovat mohlo.
L
paralelní spojení
Lukáš
paralelní spojení
Lukáš
Dobrý den, lze paralelně spojit dva a více měničů pro větší výkon?
MF
paralelní spojení
Martin Frajdl
paralelní spojení
Martin Frajdl
Dobrý den, toto se nedoporučuje. Záleží totiž na přesné konstrukci měniče, kterou bohužel neznáme.
TD
Použito v aplikaci IN 24V, OUT 3V/10A s pasívním chlazení
Tomas Drbal
Použito v aplikaci IN 24V, OUT 3V/10A s pasívním chlazení
Tomas Drbal
Použil jsem tento měnič na napájení série laserových diod a jsem zcela spojoken. Funguje s pasivním chlazením, proto jsem volil parametry s rezervou.
Navíc jsem využil "ENABLE" vstup na "zapínání/vypínání" - vyjmul jsem přepínač a na střední pin přivedl IN-/IN+ a funguje to skvěle - v pohodě se rozbíhá do zátěže 10A.
CC omezení jsem použil jako jakousi pojistku.
LŘ
Datasheet
Lukáš Řádek
Datasheet
Lukáš Řádek
Dobrý den, nenašla by se k tomuto měniči dokumentace?
Potřebuji snížit z 24V na 12V s výstupem do 6A a rozhoduji se mezi tímto a tímto ( https://www.laskakit.cz/step-down-menic-0-32v--9a--280w--cv ) měničem.
Potřebuji ho do uzavřeného prostoru, kde nebude příliš dobře (a pouze pasivně chlazen), takže na tomto 300W mě láká ta rezerva co se týče výkonu, avšak u toho druhého (viz odkaz) se můj proudový odběr bude pohybovat blíže optimu a tedy na vyšší efektivitě (z datasheetu kolem 92%).
Nenašel by se tedy datasheet i k tomuto pro zjištění účinnosti? Případně Vaše rada ohledně výběru.
Děkuji
MF
Datasheet
Martin Frajdl
Datasheet
Martin Frajdl
Dobrý den, k tomuto modulu bohužel k dispozici není.
LŘ
Lukáš Řádek
Lukáš Řádek
Odpovím si sám... skvělý test měničů (snižujících i zvyšujících) udělal Jirka Bekr a výsledky jsou zde https://drive.google.com/drive/folders/1EvmjMojCUOU3GualVfn1VrKDZEtvxIod a ve videu https://www.youtube.com/watch?v=dYnzq5GzMdE
MP
zkoušeno
Martin Papšík
zkoušeno
Martin Papšík
tak jsem tento měníč zkoušel v zapojení ze solárními články a obstál na výbornou do proudu 2A,na víc nemám kapacitu foto......panelů......
