Step-down měnič s LM2596 CC/CV
Kód: LA122038
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

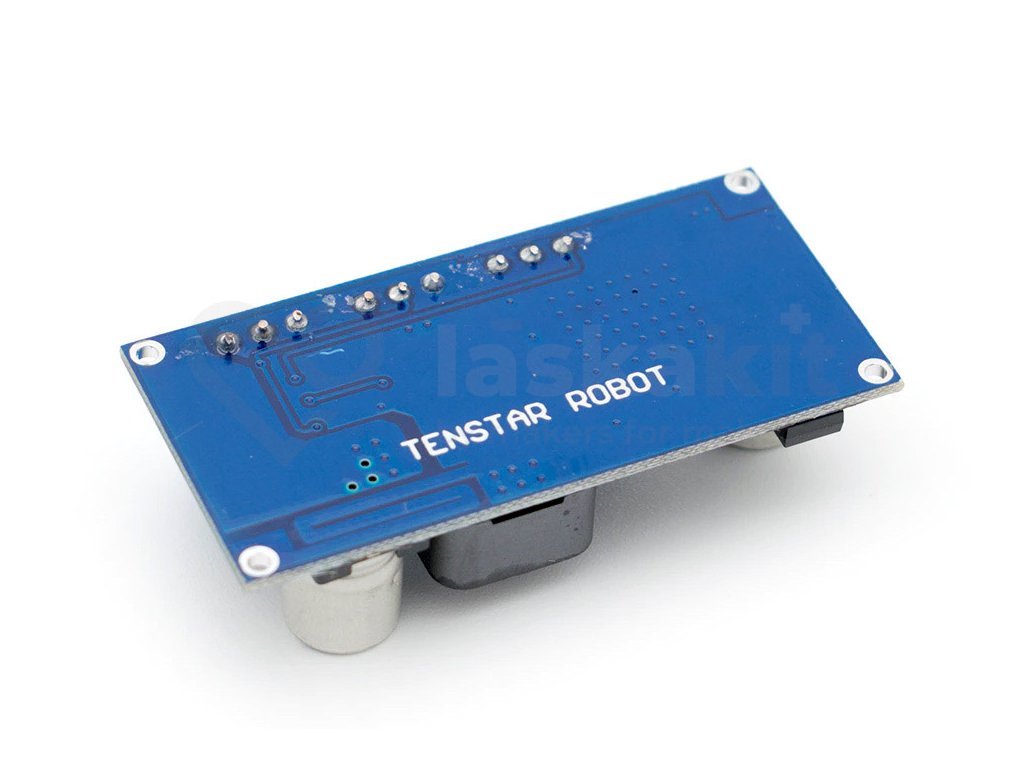

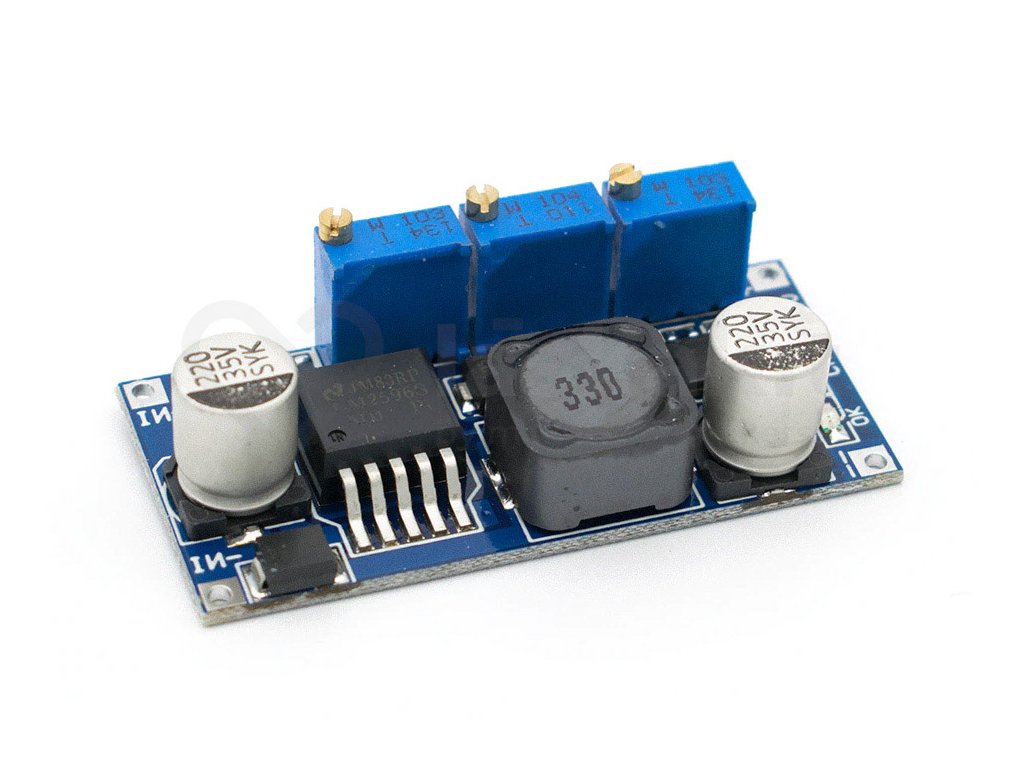

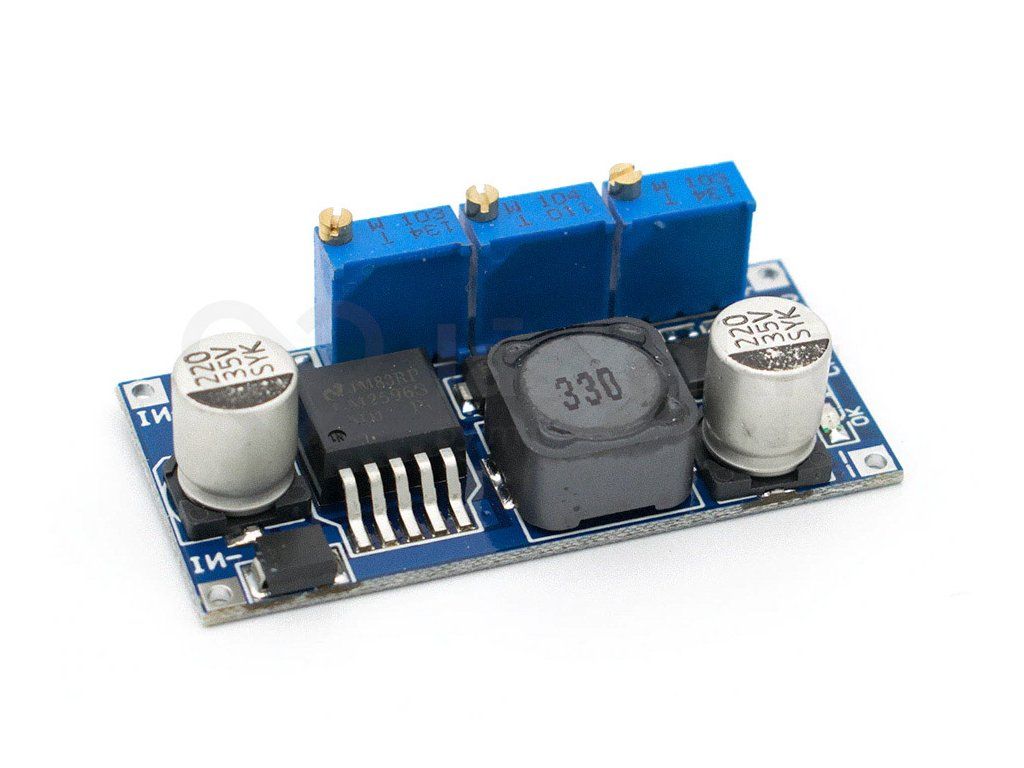

Impulzní DC-DC měnič Buck/Step-down, neizolovaný.
Řídicí obvod LM2596S v pouzdru D2PAK-5. Výstupní napětí je plynule nastavitelné víceotáčkovým trimrem.
Popis produktu:
- vstupní napětí: 5V-35V
- výstupní napětí: 1.25V-30V (regulovatelné).
- výstupní proud: vrchol 3A ( 4A max)
- výstupní výkon max: 15W
- účinnost: do 92%
- rozměry: 48 x 24 x 13mm

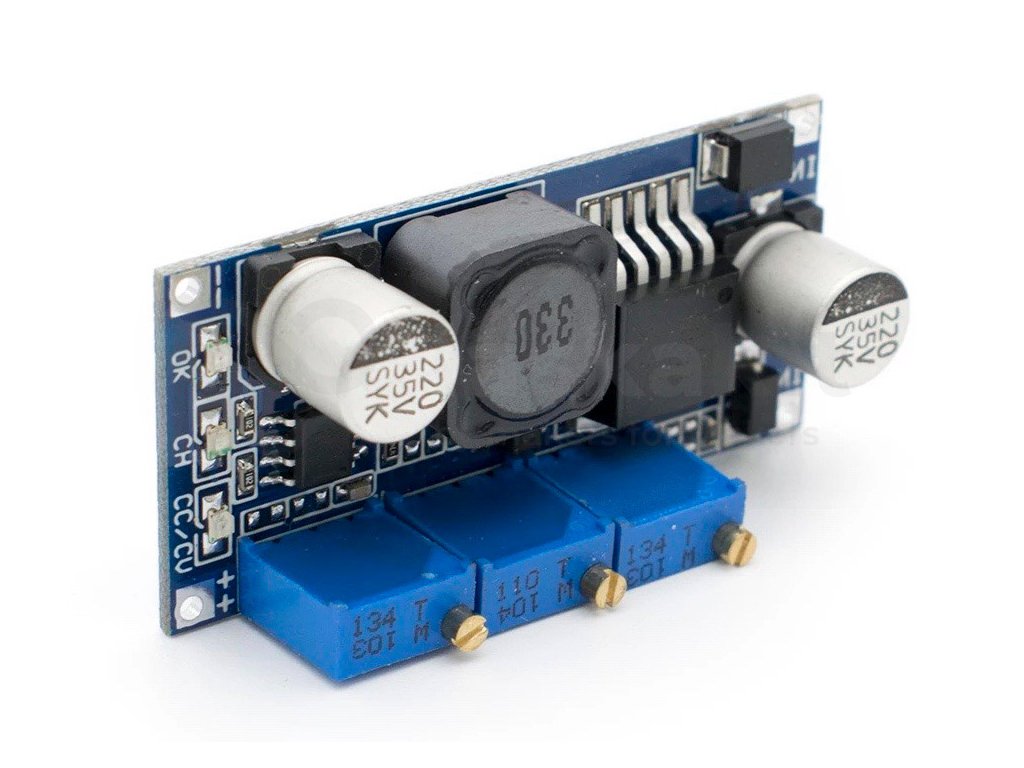

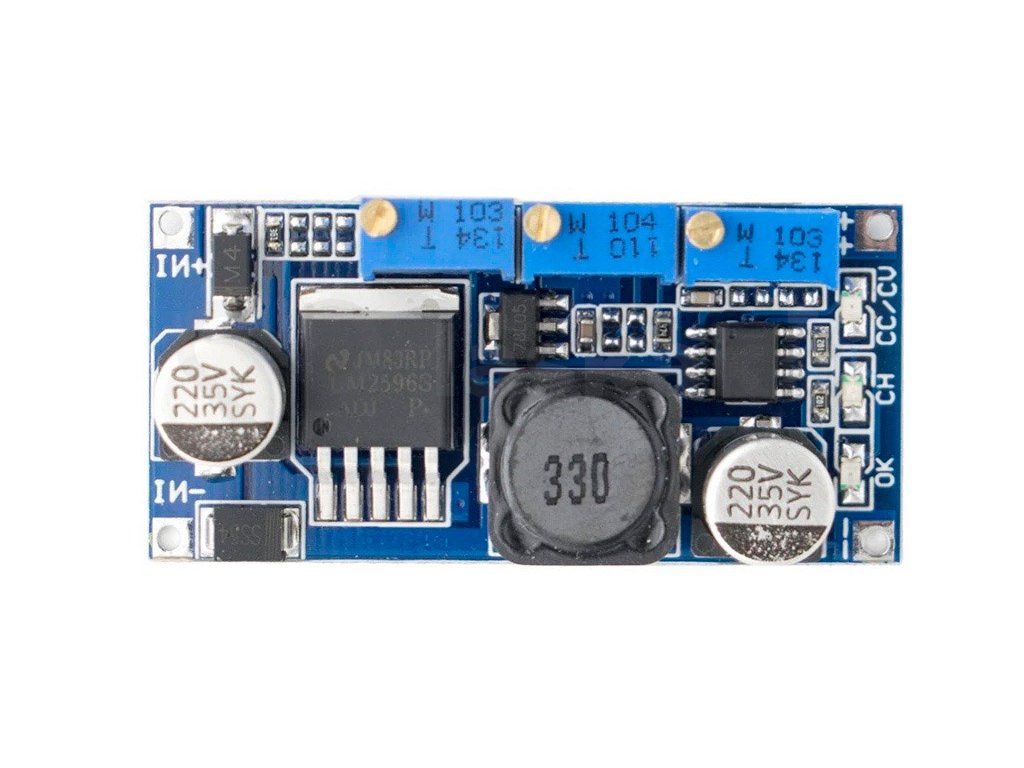

Regulátor obsahuje tři víceotáčkové potenciometry:
- Levým potenciometrem nastavujeme výstupní napětí. To je vždy nižší než napětí zdroje.
- Prostředním potenciometrem nastavujeme, při jakém proudu se rozsvítí prostřední LED dioda. Ta může sloužit jako indikátor pro kontrolu nabíjecího cyklu baterií. Pokud svítí, je proud větší než nastavená hodnota. Jakmile zhasne, proud je menší než nastavená hodnota (tedy indikuje, že je baterie dobita).
- Pravým potenciometrem nastavujeme maximální výstupní proud. Pokud je na výstupu dosažen maximální proud, rozsvítí se vrchní LED dioda.
Součástí dodávky:
- 1ks Step-down měnič s LM2596
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Hodnocení produktu
Průměrné hodnocení produktu je 3,0 z 5 hvězdiček.
2 hodnocení
5
4
3
2
1
Zanechte hodnocení
Výpis hodnocení
5
PS
Petr Starý
Petr Starý
Pomocí multimetru jsem zjistil, že na vstupu je 8,06V a na výstupu 7,73V. Zkoušením jsem zjistil, že snížení napětí na se provede trimrem=šroubkem, který je nejblíž vstupu, výrazným točením proti směru. Snížil jsem výstupní napětí na přesně 5 V. Pro robotické autíčko jsou potřeba dva tyto měniče napětí se stejným nastavením. jeden bude napájet ESP-32, druhý motory a serva, kvůli oddělení proudových kopanců od motorů od napájení ESP-32, která nesmí pocítit zakolísání. Ještě to hodnocení. Součástka funguje normálně.
1
J
Jakub
Jakub
Celý večer strávený přetáčením trimru a furt z toho jde jen maximální proud.
Diskuze
Výpis diskuzí
M
Lze modul pouzit jako proudovy zdroj?
Marek
Lze modul pouzit jako proudovy zdroj?
Marek
K nastaveni max vystupniho proudu uvadite:
"Pravým potenciometrem nastavujeme maximální výstupní proud. Pokud je na výstupu dosažen maximální proud, rozsvítí se vrchní LED dioda."
Dojde take k omezeni vykonu menice, tj. menic uz vetsi prod nepusti (CC), nebo jen zhasne ta LED / vypne vystup?
KL
Lze modul pouzit jako proudovy zdroj?
Konstantin Láska
Lze modul pouzit jako proudovy zdroj?
Konstantin Láska
Zdravím, měnič omezí proud na nastavěny a bude snižovat napětí.
